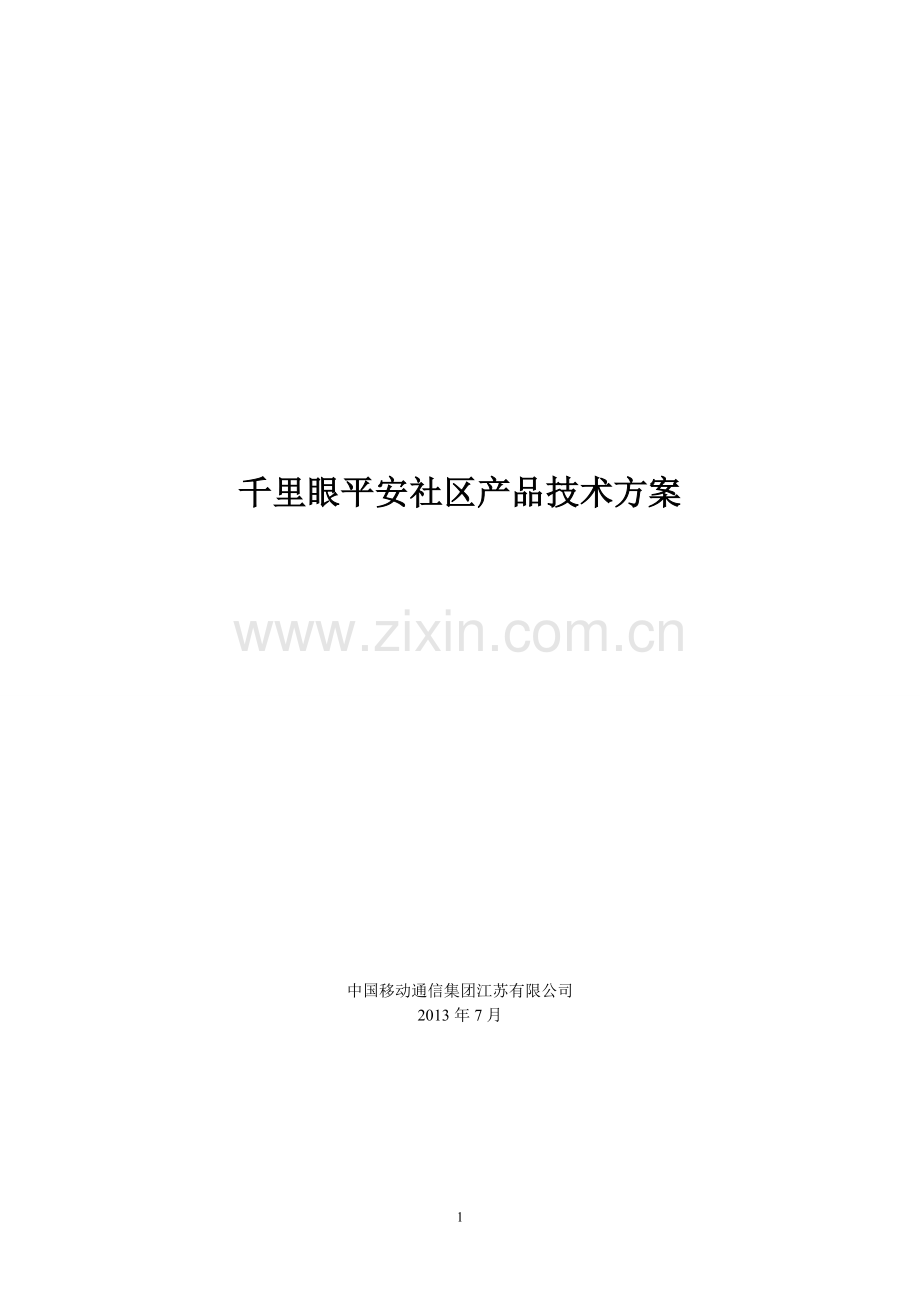

千里眼平安社区产品技术方案中国移动通信集团江苏有限公司2013年7月目 录平安社区解决方案11方案概述12总体规划设计12.1设计思路12.2系统组成12.2.1视频监控系统12.2.2入侵报警系统22.3系统结构23系统详细设计33.1视频监控系统33.1.1系统结构33.1.2功能分析43.1.3前端监控点设计63.1.4传输子系统设计73.1.9监控中心设计83.2入侵报警系统123.2.1系统概述123.2.2前端子系统设计133.2.3传输子系统设计143.2.4控制子系统设计14131 方案概述近年来，随着生活质量和自身素质的不断提高，人们对住房条件及环境的舒适、便利、安全也有了较高的要求，各生活社区纷纷提出了平安社区的建设需求。运用先进的技术手段，在一定区域范围内警戒可能发生的入侵行为，满足住宅的安全性、居住性、舒适性、耐久性和经济性，为住户提供安全、便捷、温馨的生活环境，为物业管理提供高效、优质的技术手段以有效地进行社区的综合管理。2 总体规划设计2.1 设计思路社区的建筑结构比较单一，主要为住宅楼，其次为沿街商铺及物业管理等公建设施，社区一般有占地面积广，建筑分散，人员密集等一系列特点，需要性能可靠、使用方便、容易扩展及开放的安防系统对社区实施全方位、全时段的技术防范系统。根据社区的建筑特色及实际安防需求，社区的防护范围划分为四道防线：第一道防线：整个社区的外围周界、整个住宅社区的主次出入口、停车场出入口；本道防线主要以入侵报警、视频监控及停车管理系统为主。第二道防线：住宅社区的主干道交叉口、室外公共场所；本道防线主要以视频监控系统为主。第三道防线：单元楼的四周、入室门厅、电梯厅、电梯；本道防线主要以入侵报警、视频监控、可视对讲及门禁管理系统为主。第四道防线：住户室内。本道防线主要由住户家庭安防系统组成，根据住户的实际要求进行设计。2.2 系统组成平安社区系统主要由视频监控系统和入侵报警系统组成。2.2.1 视频监控系统视频监控系统简而言之是通过图像监控的方式对社区的主要出入口和重要区域作一个实时、远程视频监控的安防系统。系统通过前端视频采集设备即摄像机将现场画面转换成电子信号传输至中心，然后通过显示单元实时显示、存储设备录像存储等，实现工作人员对各区域的远程监控及事后事件检索功能。2.2.2 入侵报警系统入侵报警系统是对非法入侵向安保人员提供报警信号的安防系统。系统通过前端布置的探测器对社区重要区域进行布防，实现对重要区域的非法入侵探测，一旦监视区域内发生非法入侵，前端探测器立即发出报警信号到中心，中心通过声光报警的方式提示安保人员。2.3 系统结构平安社区安防系统结构设计如下：3 系统详细设计3.1 视频监控系统3.1.1 系统结构视频监控系统由前端子系统、传输子系统、存储子系统、显示子系统和控制子系统等组成。平安社区视频监控系统采用纯网络模式，前端全部采用网络摄像机，视频信号通过接入交换机接入局域网传输。系统结构图如下：采用纯网络架构的视频监控系统有以下几个优点：1） 采用高清网络摄像机，图像效果有显著提高传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。而当发生案件时，从录像资料中很难对监控现场涉案的人员、物品准确认定，不具备很好的对侦破工作的指导性和法律质证能力。采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌。2）采用网络传输，质量更可靠，施工更方便视频监控系统以网络为平台，采用全新的设计理念，以IP地址来识别所有的监控设备，采用统一的TCP/IP协议来进行图像、声音和数据采集传输。网络数字视频监控采用了网络数字传输信号，没有线缆长度和信号衰减的限制，而网络自身又不受地理区域的限制，因此可实现更广阔区域的监控布局。3）系统扩展更方便在网络视频监控系统中，采用统一的标准，对于应用的扩展而言，只是增加相同的设备和增加管理上的IP地址而已，对管理而言，增加设备站点只是意味着IP地址的扩充；将型号从模拟转换到数字，在采用统一的协议在网络上传输，对网络解决方案上的用户而言，监看视频画面、录制视频资料、控制传统云台镜头，仅仅是网络在线连接这么简单。3.1.2 功能分析全天候监控功能：通过安装的全天候监控设备，全天候24小时成像，实时监控社区室内、电梯轿厢、电梯厅、消防通道、室外路口、周界、地下室区域的安全状况；昼夜成像功能：采用红外模式摄像，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；高清晰度成像：社区部署高清晰度摄像机，采用高清晰度成像技术对区域内实施监控，有利于记录社区车辆、人员面部等细部特征。前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能。分级管理功能：记录配置客户端、操作客户端的信息，包括用户名、密码和用户权限，在客户端访问监控系统前执行登陆验证功能。在社区安防控制中心建设管理平台，对于远程访问和控制的人员，可以通过授权登录WEB客户端，实现对摄像机云台、镜头的控制和预览实时图像、查看录像资料等功能。报警功能：系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。联动功能：社区安全防范系统是以综合安防管理平台为基础，各子系统既可独立运行，又可统一协调管理的多功能、全方位、立体化的安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足对社区安全和管理的需要，配合人员管理，实现人防与安防的统一与协调。回放查询功能：有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析。设备状态监测功能：对于系统前端节点为网络摄像机，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。3.1.3 前端监控点设计针对社区具体应用而设计视频监控系统。将社区分为建筑群、地下室和室外周界，从其结构及日常功能综合考虑，分下述三个大体防范区域：第一道防线为周界及对外周界出入口：周界主要采用监控+入侵报警的方式来实现，室外对外周界出入口采用智能快速球型摄像机+强光抑制摄像机实现对该区域的监控，社区大门口设置强光抑制摄像机。第二道防线为社区内道路、主要路口等区域：该部分道路、主要路口采用低照度枪式摄像机来实现该区域内的监控。第三道防线为室内：在每个单元出入口安装宽动态摄像机；在电梯厅、消防通道等位置安装低照度摄像机；在电梯轿厢内安装电梯专用摄像机，在地下室安装低照度枪式摄像机等来实现相应区域内的监控。以下就摄像机的具体选用做详细介绍：第一道防线的摄像机选型（1）周界社区周界是安全防范管理的重点，也是难点。因为周界较长，需要投入安保人员较多，给管理带来很多问题。本方案采用红外枪式摄像机构建一套针对周界的视频监控系统。（2）大门口社区大门口及消防通道等出入口采用高清网络枪机，配合高清网络快球摄像机，网络快球设置多个预置位，具有预置点视频冻结功能，并支持多条巡航扫描,每条可添加多个预置点，支持多条花样扫描。枪机主要实现固定区域如进出口的实时监控，快球配合枪机对整个出入口进行多角度监控。第二道防线的摄像机选型室外包括道路、社区花园、室外休闲健身场所等范围较广，现有保安难以完成大量的安保工作，基于这种情况，建议采用枪式摄像机对社区各道路的分支路口安装监控点位，对过往行人车辆进行监控，以备后查。第三道防线的摄像机选型（1）单元门入口在各单元门入口处等位置实施监控，因室内与室外的光线强度差距大，选用宽动态半球摄像机。（2）电梯厅电梯厅监控选用半球摄像机，该摄像机需具备图像清晰、细腻，低照度的特性。（3）电梯轿厢电梯内选用微型广角镜头，样式美观隐蔽，采用具备较好的分辨率的电梯专用摄像机。（4）地下室地下室选用低照度彩色转黑白摄像机，采取主要通道监控、室内开阔区域的监控。3.1.4 传输子系统设计3.1.53.1.63.1.73.1.83.1.8.1 传输方式的类型传输线路是指将前端设备的信号传输至中心控制设备的各类线路。本方案设计传输架构图如下：传输子系统主要依托于平安社区综合布线系统，一部分前端网络摄像机通过双绞线将图像汇集到区域交换机，另一部分高清摄像机则通过光纤电缆连接到区域交换机，区域交换机再通过光纤传输连接到监控中心的核心交换机上，核心交换机再通过双绞线连接相应的服务器及设备。在传输网络中，采用流媒体技术，大大地降低了网络中的带宽限制。当用户需要预览时，尤其是多个用户需要预览同一路图像时，流媒体将从前端取流，并进行视频流的分发，包括上墙和客户端的预览，对前端而言只需要取一路视频流，大大地减少了网络的负荷。为保证录像存储的单独性及存储稳定性，存储设备直连前端摄像机取流。3.1.8.2 电源及控制信号传输前端摄像机建议采用UPS统一供电，UPS供电线路部署到每个单元楼，UPS供电电压为220V，通过变压后输出给前端摄像机，直流供电线路采用RVV2*1.0；220V交流供电线路可采用BV3*1.0。3.1.9 监控中心设计监控中心包含控制子系统、解码及显示子系统、存储子系统。3.1.9.1 控制子系统控制子系统主要指的是视频监控系统的管理平台软件和配套设备，如鼠标、键盘等。1） 管理平台软件视频监控系统的管理平台软件是整个视频监控系统的核心。系统内任何的操作、配置、管理都必须在平台上完成，或通过平台注册，由其它设备或软件客户端完成；软件具备C/S、B/S两种架构；支持报警系统与视频监控系统的联动管理；软件采用模块化设计，可以分服务器安装系统模块，以降低服务器的资源处理压力。2） 键盘系统可采用网络键盘，接入系统中的交换机，经平台注册后，可以对前端视频点进行切换显示、远程控制等操作。键盘上三维摇杆的设计，给用户带来键盘、鼠标无法替代的使用感受。同时还能在键盘上实现实时预览、大屏控制、抓图等功能。3.1.9.2 解码及显示子系统解码及显示子系统主要为实现平安社区监控中心对监控范围内视频监控的统一调用、控制及解码显示而设计的，实现对视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。1） 视频综合平台解码部分解码子系统的主要是将前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。解码系统架构的参考图如下：解码子系统不仅是个单纯的视频解码子系统，还是一个集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台，它将原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能，可支持多种数据源同时接入。2） 大屏显示部分平安社区的视频监控显示子系统大屏拼接推荐使用液晶屏，稳定运行寿命超长，维护成本低。液晶显示技术是目前最优异的平板显示技术之一，尤其是DID液晶屏，整机有50000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。3.1.9.3 存储子系统存储子系统是为监控点提供存储空间和存储服务，本方案采用磁盘阵列CVR存储的存储架构，为用户提供录像检索与点播。1） 视频存储的技术要求录像数据存储在磁盘阵列高速设备上。存储的图像数据应采用 4CIF以上格式。存储的图像数据可通过网络接口以时间、通道等方式进行检索，允许多用户同时检索、调用录像。实际系统建设可按照不同的存储格式和存储时间来计算存储空间，同时需为今后增加设备预留一定的空间。2） 存储系统功能n 视频存储功能n 录像自恢复功能n 视频存储管理功能n 视频资料检索功能n 视频资料回放功能3.1.9.4 智能视频监控技术智能视频监控主要是对视频进行一系列分析，从视频中提取运动目标信息，发现感兴趣事件，根据用户设置的报警规则，自动分析判断报警事件，产生报警信号，从而可以在许多场合替代或者协助人为监控。智能分析具有以下功能：l 图像质量诊断（解决前端摄像机故障或认为恶意破坏）借助视频智能分析技术，可以对视频图像出现的雪花、滚屏、模糊、偏色、画面冻结、增益失衡和云台失控等常见摄像头故障以及恶意遮挡和破坏监控设备等不法行为做出准确判断，检测前端摄像头常见故障与视频图像质量的低下，实现对监控系统的有效维护。l 人员聚集（解决社区人员聚集闹事的问题）对社区的休闲娱乐场所或社区内花园等监控区域范围内实现聚众检测，实时关注聚众行为，控制正常的秩序。若发现人员异常聚集的情况，将触发报警，上传监控中心，引起监控人员注意。l 区域出现（解决社区景观水池或河道落水的问题）在社区某些禁止入内的区域可以自由灵活的设定时间段启用报警功能，如有人进入该区域立即启动报警功能。 l 快速移动检测（解决社区犯罪分子逃窜的问题）对于区域内的异常奔跑行为进行检测，当出现有可疑人员异常奔跑时，系统会及时给予预警提醒关注，辅助安保人员的日常生活管理，严格控制正常的秩序。 l 跨线报警（解决外来人员翻越社区围墙的问题）在社区四周围墙设置警戒线，有人翻越警戒线时，马上进行报警，可及时阻止非法人员侵入。l 区域入侵检测（解决室内重要场合入侵的问题）在室内重要场合如重要机房等设定警戒区域，24小时不间断实时监控，只要有人进入警戒区域，马上报警并上传监控中心，提醒监控人员注意。l 人员徘徊（解决犯罪分子盗窃踩点的问题）在指定区域内全天候实现徘徊检测，发现有可疑人员逗留时间超过预设值时，实时向前端告警以提醒关注。对可疑人员滞留和徘徊的时间可以自定义设置。l 物品遗留检测（解决社区业主乱倒垃圾的问题）在室外禁止倾倒垃圾的区域设定警戒区域，24小时不间断实时监控，只要有人在警戒区域内倾倒垃圾超过设定时间，马上报警。l 非法停车检测（解决业主车辆乱停乱放的问题）在地面和地下禁止停车的区域实现非法停车检测，车辆穿越该区域不触发报警，当有车辆非常停车超过预设值时，将触发报警并上传监控中心，引起监控人员注意。3.2 入侵报警系统3.2.1 系统概述平安社区入侵报警系统主要由报警主机、报警控制键盘、报警输入模块（地址模块）、前端报警探测器等部分组成，配合使用图像识别报警系统完成入侵报警功能。入侵报警系统是平安社区安防系统的一个重要组成部分，其系统架构图如下：当报警发生时，报警服务器将进行报警信号的捕获和转发，并进行报警日志的记录。报警服务器在一个固定端口上进行侦听，当前端有报警信号发生时，设备或者报警主机将主动上报，报警服务器在接收到信号后再进行处理。鉴于侦听模式为被动探测的模式，资源消耗较少，一台服务器可同时处理高达1000路的报警。当报警服务器收到报警信号时，除了进行日志记录，还会对所有在线的客户端进行转发。报警服务器将定时地进行在线客户端的管理更新，以维护最新的在线客户端列表。此外，报警服务器将进行所有此报警事件的联动操作。报警联动有客户端联动、录像联动、云镜联动、报警输出联动（可外接控制器进行声光电的报警及显示）、报警上墙联动、短信联动、邮件联动和门禁联动。系统在配置报警联动时，可选择配置需要的联动，也可以不配置任何联动。当报警发生时，只响应已配置的报警联动。3.2.2 前端子系统设计3.2.2.1 探测器布置在探测器设置中，可结合方案设计要求及平面图，在如下几个区域设置探测器：社区室外周界是认为保安力度较薄弱且外来人员入侵社区最直接的区域，在围墙上设置主动红外对射，全天候工作，检测到外来人员入侵，马上报警。大门岗亭是社区安防的第一道防线，设置紧急按钮，当保安人员意识到危险的时候主动触发报警，中心工作人员收到报警立刻采取行动支援大门岗亭。社区物管财务室、重点机房等场所存放着大量的现金、贵重物品及重要仪器设备，设置三鉴探测器，独立布撤防，布防期间检测到有人进入马上报警，中心产生声光报警引起保安人员的注意，保安人员可以通过平台调用现场图像或派工作人员前往现场查实。社区单元楼的一、二层及顶层的阳台及窗户是犯罪份子最常潜入住户家的通道，在这些区域设置入侵探测器，当检测到入侵时，中心立刻跳出报警信息，显示具体位置，系统能通过短信等方式将报警信息发送给值班或巡逻人员，附近的保安人员收到报警可马上赶往现场，缩短了防范响应时间，为社区住户带来更高的防护等级。3.2.2.2 探测器选择报警探头作为系统的前端设备，报警探测器作为整个系统的原始信号源，是整个系统的报警信号采集器，其应用将影响整个系统的可靠性。探测器的选型应根据所需监视场所的区域情况，选择不同范围的、不同种类的报警探测器进行监视。根据社区的实际应用需要，我们在选择报警探测器时须按照以下原则：1) 全方位的报警探头；2) 误报率低；3) 良好的性能价格比。3.2.3 传输子系统设计报警输入模块信号传输及供电原则上采用总线型结构，各终端探测器通过挂接在总线上的报警输入模块接入系统，上述结构易于扩展、布线简捷。3.2.4 控制子系统设计控制子系统是整个入侵报警系统的核心部分，是实现整个系统功能的控制中心，主要实现的功能有报警处理、报警的联动等。控制系统主要依托于平安社区安防系统平台，来实现报警联动的配置、管理和控制。在平安社区安防系统平台中，报警服务器是整个报警系统的控制管理中枢，其负责报警信息的采集、转发及报警发生时系统联动的控制。
