KDV电视会议系统终端控制台用户操作手册模板.doc

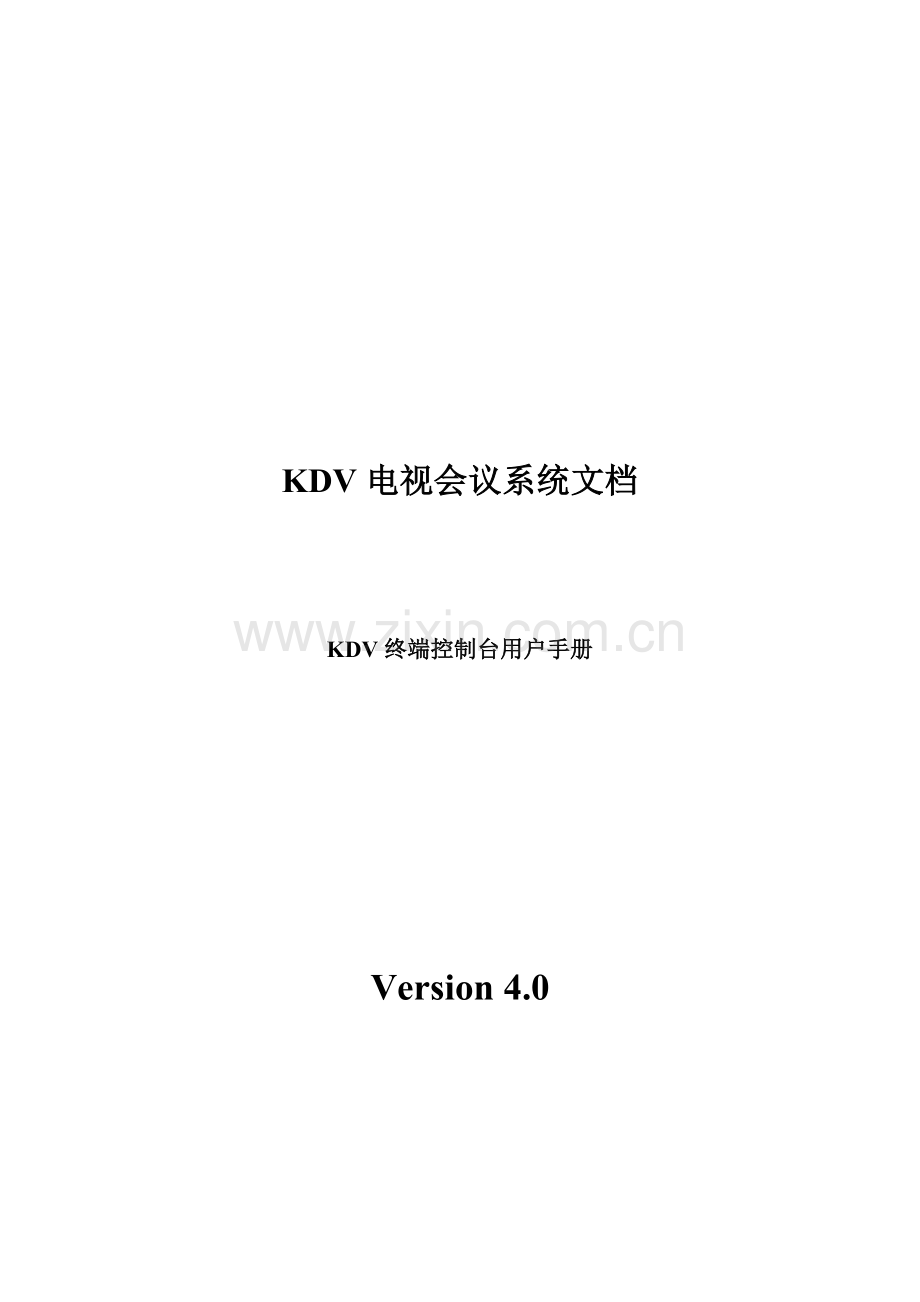

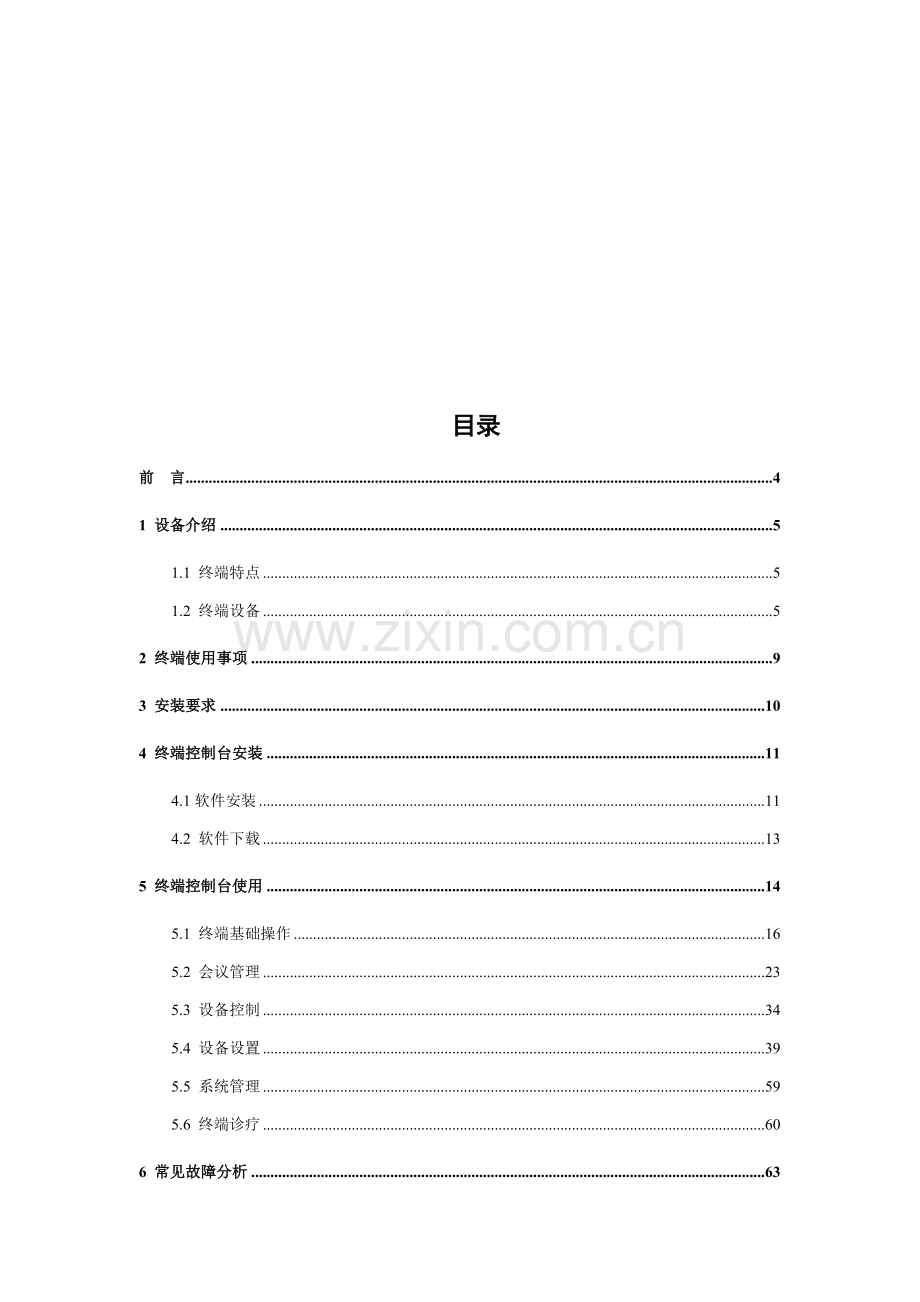

KDV电视会议系统文档KDV终端控制台用户手册Version 4.0目录前 言41 设备介绍51.1 终端特点51.2 终端设备52 终端使用事项93 安装要求104 终端控制台安装114.1软件安装114.2 软件下载135 终端控制台使用145.1 终端基础操作165.2 会议管理235.3 设备控制345.4 设备设置395.5 系统管理595.6 终端诊疗606 常见故障分析63附录A 终端视频点播67附录B 终端流媒体69历史统计日期版本描述作者备注10240.1创建文档陈霞华本用户手册针对科达4.0版本02100.2修改文档排版陈霞华03070.3依据0307公布版本修改手册（界面、设备设置等）陈霞华04120.4依据终控界面改变增加修改陈霞华05180.5依据终控界面改变增加修改、维护陈霞华前 言版本说明本手册对应产品版本为：KDV视频会议系统设备4.0版本。读者对象本手册适合下列人员阅读l 电视会议操作用户本书介绍4.0科达终端控制台用户手册分成两大部分：1 设备介绍 介绍了终端系统所提供关键功效、特点及终端硬件设备说明2 终端使用事项 介绍了安装终端时应该注意事项3 安装要求 介绍了终端控制台安装软硬件要求4 终端控制台安装 介绍了两种终端控制台安装方法5 终端控制台使用 具体介绍了终端控制台上各个按钮功效及其操作6 常见故障分析 列举了使用终端系统时常见故障及其处理方案本书约定l 图（表）编号采取章节形式，例图5-7表示第5章第7幅图l 在本手册图示上表示单个选中指定条目，表示选中全部条目，取消指定条目选择状态，取消全部条目选择状态。申明：因为产品和技术不停更新、完善，本资料中内容可能和实际产品不完全相符，敬请谅解。如需查询产品最新情况，请联络当地办事处。1 设备介绍终端控制台为用户提供了一个嵌入式终端操作界面。经过界面操作，用户能够实现嵌入式终端在视频会议里全部功效，包含对嵌入式终端会议管理、设备控制、系统管理、终端诊疗等各项功效。一个嵌入式终端现在仅支持一个终端控制台对其进行操作。1.1 终端特点l 提供中英文双语功效l 嵌入式设计，系统稳定，可靠性高；l 同时提供专线和IP接入，并可互为备份；l 提供升级功效，可升级支持多种新协议；l 内置66视频矩阵，方便多个摄像机同时接入，应用灵活；l 支持回声抵消、自动增益控制、背景噪音消除；l 支持画中画显示；l 支持OSD和滚动字幕；l 含有视频组播端口，向局域网组播视音频码流；l 支持遥控器控制或PC机控制台控制；l 支持双流功效，可同时发送或接收两路图像；l 支持VOD点播和流媒体广播功效l 良好QoS保障机制，支持Diff serv和Int servl 含有丰富组网接口，可选择有：V35、E1、2E1、4E1及以太网接口；l 提供待机功效，并可由远端激活l 支持网管协作功效l 内置Web服务器，可经过Web控制台进行控制l 支持自动降速和平滑发送功效1.2 终端设备科达会议电视系统嵌入式终端关键包含KDV8010A终端和KDV8010C终端。前者同时支持H.320&H.323协议，适适用于中、大型视频会议室；后者只支持H323协议，适适用于中小型会议室。1.2.1 终端前面板说明8010A框架界面前面板图1-1所表示：图1-1 KDV8010A面板指示灯KDV8010A会议电视终端前面板图1-1所表示，它包含9个小灯，从左至右分别是：POW、ALM 、RUN、 LNK 、DSP RUN（13）、ETH和IR灯。POW：电源指示灯，当KDV8010A会议电视终端打开后，电源指示灯就一直保持亮状态。ALM：告警指示灯，当系统处于异常状态时，告警指示灯就亮。通常情况下，告警指示灯是不会亮。RUN：运行指示灯，当系统处于运行状态下时，运行指示灯一直保持着闪烁状态，假如运行指示灯处于常亮或常灭状态，则说明系统运行不正常。LNK：连接指示灯，它指明了终端和MCU连接状态，连接正常，则指示灯亮；不然，指示灯灭。DSP RUN1：音频编解码指示灯，它指示音频编解码器运行状态，当音频编解码器运行正常则指示灯一直保持闪烁状态；假如指示灯处于常亮或常灭状态，则说明音频编解码器运行异常。DSP RUN2：视频编码器指示灯，它指示视频编码器运行状态，当视频编码器正常运行时该指示灯一直保持闪烁状态；假如指示灯处于常亮或常灭状态，则说明视频编码器运行异常。DSP RUN3：视频解码器指示灯，它指示了视频解码器运行状态，当视频解码器正常运行时则该指示灯一直保持闪烁状态；假如该指示灯处于常亮或常灭状态则表示该视频解码器运行异常。ETH：以太网接口指示灯，当以太网连接正常时，该指示灯保持常亮状态，不然该指示灯处于常灭状态。IR：红外接收指示灯，当红外接收管接收到有效红外信号后会闪烁，假如没有闪烁，则表示没有接收到有效红外信号。8010C终端：8010C框架界面前面板图1-2所表示：图1-2 KDV8010C面板指示灯和8010A唯一区分是：8010A前面板有3个DSP指示灯，8010C只有2个，代表8010C有两个Map。8010C指示灯代表以下：DSP RUN 1：视频编码器指示灯，它指示视频编码器运行状态，当视频编码器正常运行时则指示灯一直保持闪烁状态；假如常亮或常灭则表示视频编码器运行异常。DSP RUN 2：音频编解码和视频解码器指示灯，它指示音频编解码和视频解码器运行状态，当正常运行时则指示灯一直保持闪烁状态；假如常亮或常灭则表示视频解码器运行异常。1.2.2 终端后面结构及连线KDV8010A终端后面结构及其连接方法图1-3所表示。图1-3 KDV8010A后面连接线图KDV8010A会议电视终端后面板多种接口从左至右分别是： 模块槽位MODULE：终端后面板最左边有一小面板，拆开该小面板能够插入多种不一样模块V35、E1、2E1或4E1模块。 4联装RJ45插座：有1个以太网接口（ETH）和3个串口，它们分别为1个10M/100M以太网接口（ETH）、2个RS232串口（COM1、CON）、1个RS485（COM2）和1个RS422（COM2），RS485和RS422共用1个插座。 SVIDEO输入输出插座：处于上方是SVIDEO输出，处于下方是SVIDEO输入。 6个复合视频输入输出插座：处于上方是复合视频输出，处于下方是复合视频输入。 2个单声道音频输入输出插座：处于上方是单声道输出，处于下方是单声道输入。 AUDIO IN 插座：音频立体声输入或MIC输入。 AUDIO OUT 插座：音频立体声输出。 滑动开关：在VGA插座上方，拨向上边（MIC）表示选择麦克风输入，拨向下边（LINE）表示选择线性输入，如：电视、调音台、CD等输入。 VGA-OUT插座：提供标准VGA信号输出。 VGA-IN插座：提供标准VGA信号输入。 电源开关：电源开/关键。电源输入插座：注意输入交流电源电压应在187V253 V之间，频率应在47.5 Hz52.5Hz之间，不然将有可能损坏设备。另外，中性线必需接地。 8010C终端：8010C背板图1-4所表示。图1-4 KDV8010C后面图和8010A区分是：8010C没有模块槽位、没有SVIDEO输入输出插座，且8010C只有4个复合视频输入插座，2个复合输出插座。8010C背板其它接口和连接请参考8010A中描述。2 终端使用事项终端安装时应注意检验机房及四面温度、湿度、洁净度、抗干扰度是否符合要求，同时检验电源、接地是否正确，以免损坏设备。安装完成后，在上电开启前，请优异行以下检验：l 若安装在机柜上，请检验机柜和终端连接是否牢靠；若安装在工作台，请检验终端周围是否留有足够散热空间，工作台是否稳固；l 检验电源和终端要求电源是否一致；l 检验终端接地是否正确；l 检验以太网线、串口线是否连接正确（注意以太网线和串口线使用全部是RJ45接头，轻易混淆）；l 检验音频线、视频线连接是否正确。注意：终端安装完成后检验很关键，因为安装牢靠是否，接地良好是否，电源匹配是否，将直接关系到终端正常使用。3 安装要求终端控制台运行环境：Window 及其以上版本。系统要求： l 不需开启监控：Pentium 400M处理器、128M内存、10G硬盘、网卡、声卡、音箱（或耳机）。l 需要开启监控：Pentium 4 1.8G处理器、256M内存，10G硬盘、网卡、声卡、音箱（或耳机）。注意：以上列举硬件配置均为最低配置要求。4 终端控制台安装终端控制台安装能够经过两种方法实现：一个是经过安装终端控制台软件，另一个是经过在IE浏览器中键入对应终端IP地址后下载终端控制台软件实现。注：8010C只能经过第一个软件安装方法进行安装，不能进行下载安装。4.1软件安装在终端正确无误安装完成后，进行终端控制台安装。终端控制台安装提供专门软件进行安装，双击安装工具MtcWeb Setup.exe可实施文件，安装图4-1所表示；图4-1 安装进程依据进程，点击【下一步】，图4-2所表示；图4-2 安装程序继续依据进程，点击【下一步】，弹出图4-3所表示；图4-3 安装程序在【企业名称】栏中填入企业名称后，继续根据进程提醒点击【下一步】，直到弹出图4-4所表示，安装终端控制台进程完成。图4-4 安装完成4.2 软件下载另外一个安装方法是经过文件下载实现终端控制台安装。前提是该终端必需上传了对应终端控制台文件，文件包含：mtc2.cab和index.htm 。终端控制台文件能够经过网管系统上传。也能够经过5.1.1“上传”功效上传对应文件。文件上传完成后，在IE浏览器中键入对应终端IP地址后，即可开启终端控制台web页面。5 终端控制台使用如第四章终端控制台安装所述，登录终端控制台也能够经过两种方法，一个是经过软件安装完成终端控制台后，在PC桌面界面上会自动生成一个终端控制台快捷键，双击后，进入图5-1所表示界面。首次使用终端控制台时，先要对连接终端地址进行配置。假如非首次登录，在【目标终端】中会显示最近一次所连接终端。经过第四章第二种方法在IE栏中输入终端IP地址，也能够进入该界面。但经过该方法不能选择目标终端进行连接，只能对当地终端进行连接。图5-1 用户登录点击【高级】按钮，图5-2所表示，能够对需要连接终端进行添加、修改和删除操作。 图5-2 高级设置操作步骤：在终端名称中填入要连接终端名称，在IP地址中填入要连接终端IP地址，点击【添加】按钮，该终端信息会在中间栏地址条目中显示，同时该终端名称也会在图5-2中“目标终端”下拉列表中显示出来。在中间栏地址条目中选中对应终端信息，点击【修改】或【删除】按钮，能够对该终端信息作对应操作。选中终端列表中终端，点击【上传】,能够对终端进行版本文件更新，具体请参见5.1.1章节所述。上传终端文件后，重启终端才能生效。在图5-2界面上继续点击【高级】按钮，能够返回到登录界面，图5-3所表示。在“目标终端”下拉列表中选择要连接终端，点击【连接】后，进入主界面，图5-4所表示。图5-3 登录界面【记住用户名和密码】：即下次登录时，默认为此用户名和密码。图5-4 主界面注：在主界面右下方“操作信息”中会提醒在终控上操作成功或失败提醒和原因。5.1 终端基础操作图5-4所表示，在主界面上方显示终端基础操作：【上传】、【快照】、【双流】、【地址薄】、【待机】、【复位】及【相关】快捷操作按钮，其各自功效以下。5.1.1 上传上传终端所需要文件，关键用于更新终端文件，对终端版本进行升级操作。点击终端控制台上方按钮【上传】，图5-5所表示；图5-5 上传文件上传操作：点击【选择文件】按钮后选择终端需要文件后，再点击【上传】按钮键即可上传该文件；在上传过程中会显示目前文件上传目前进度和总进度。点击【复位】按钮也可对该终端进行重新开启操作。注：裸分区8010A终端上传文件是KDV8010.bin，裸分区8010C终端上传文件为KDV8010c.bin。只有复位终端设备后，上传文件才能生效。5.1.2 快照点击终端控制台上方【快照】按钮，图5-6所表示，快照指抓拍会议中当地或远端图像。 图5-6 快照快照操作：点击【快照】能够把目前视频源图像保留到硬盘中，选中某一快照文件后，右边预览区中会显示对应快照图片。能够对该快照做对应删除、保留、另存为等操作。快照图片文件默认保留在c:MtcPic目录下。5.1.3 双流点击终端控制台上方【双流】按钮，弹出图5-7所表示界面，终端必需在会议中才能提议双流。双流模式包含三种：终端VGA输入源、PC桌面捕捉和终端C端子输入源。图5-7 双流【PC桌面捕捉】：该方法将PC桌面画面作为终端第二路视频源。终端提议双流后，接收方接收图像分别以大小画面显示，大画面显示PC桌面图像（单屏双显）。【终端VGA输入源】：该方法将终端VGA输入作为第二路输入。【终端C端子输入源】：该方法将终端C端子输入作为终端第二路输入。注1：Video双流功效只有8010A终端可实现，C端子作为第二路视频源输入时必需要在C1C6端子上有对应输入源。注2：接收双流显示方法分：单屏双显、双屏双显两种。“单屏双显”经过大小画面播放两路码流；“双屏双显”需要另外一台显示设备来播放第二路码流，具体设置请在5.4.1用户配置中设置。5.1.4 地址簿地址簿功效关键包含地址簿管理和用户管理功效，图5-8所表示。注：“用户管理”功效请参考5.5“系统管理”章节中说明。图5-8 地址簿管理地址簿管理：图5-8就是地址簿管理功效，在地址簿管理中关键能够实现终端信息查找和增加、修改、删除操作；而且能够实现会议组增加、修改和删除操作。终端地址薄最大支持信息条目数为128条，会议组条目支持16组。【查找】：在【查找】输入框中输入所要查找终端相关信息（终端名称、别名、IP地址），支持模糊查询，点击【下一个】系统会实时查找到相匹配终端信息。【添加】：在终端栏中，点击【添加】按钮，图5-9所表示，输入新增加终端条目名称、IP地址、呼叫别名、呼叫号码、终端速率等信息。图5-9 新增地址条目【修改】：在目前会议组列表中选中对应终端信息，点击终端栏中【修改】按钮，图5-10所表示，修改完成后，点击【确定】即可。图5-10 修改地址簿【删除】：选中对应终端地址条目，点击终端栏中【删除】按钮，完成在地址簿中删除该条目信息。【添加】会议组：添加会议组，输入要增加会议组名称、MCUIP地址和会议码率，图5-11所表示。图5-11 增加会议组注：在终端创建会议时候能够选择地址簿中会议组在对应MCU上召开会议。选择组创建会议后，MCU地址、会议名和会议码率会对应写入会议设置中。创建会议部分请参考5.2.3章节。【修改】会议组：在会议组列表中选中对应会议组，点击分组栏中【修改】按钮，图5-12所表示，修改完成后，点击【确定】即可。图5-12 修改会议组【删除】会议组：选中对应会议组条目，点击分组栏中【删除】按钮，在弹出对话框中点击【确定】，即可完成在地址簿中删除该会议组。图5-13 删除会议组【增加组员】：即增加会议组组员，选中对应会议组后，弹出图5-14所表示界面，选择要添加组员，点击【确定】即可添加到该会议组。图5-14 增加组员【删除组员】：在图5-8中选中会议组中组员，点击分组栏中【删除组员】按钮，在弹出菜单中点击【确定】，即可成功删除。图5-15 删除组员5.1.5 待机待机功效：终端在空闲状态下，在指定待机时间内，假如用户没有对终端进行任何操作，终端会进入待机状态，待机能起到节能和提升系统寿命作用。点击终端控制台上方【待机】按钮，图5-16所表示，点击【确定】，即可在待机时间内终端进入休眠。终端待机时间设置请在5.4.1用户配置中设置。终端待机后终端控制台有明确提醒终端处于待机状态，终端控制台也可取消终端待机状态。图5-16 待机待机时，用户能够经过终端控制台任意操作（如按钮操作，编辑操作等）来唤醒终端，来自外方任何呼叫也能够唤醒终端；5.1.6 复位终端控制台能够对目前连接终端进行复位操作（即重启操作）。点击图5-4主界面上【复位】按钮，在弹出菜单中点击【确定】键，即可成功复位。终端复位后，终端控制台断开和终端连接。5.1.7 相关单击该按钮，弹出以下图5-17所表示界面，能够对终端控制台进行查看帮助文件、中英文切换等操作。本手册所述是汉字版终端控制台用户手册。图5-17 相关5.2 会议管理点击终端控制台主界面左侧【会议管理】按钮进入会议管理页面，图5-18所表示，能够经过终端控制台召开点对点会议和多点会议，并实现会议终端功效。图5-18 会议管理5.2.1加入点对点会议用户能够经过终端控制台实现终端间点对点呼叫，点击图5-18【呼叫】按钮，以下图5-19所表示。图5-19 呼叫信息【呼叫信息】：能够经过E164号码、H323ID（别名）和IP地址对终端或MCU进行呼叫，在此填写对应终端信息。注：经过E164号或别名呼叫，前提是这两个实体必需注册在同一个GK或邻居GK上。【呼叫速率】：填入对应呼叫速率，呼叫速率在64K8128K之间，且输入速率必需是64K倍数；假如不是64K倍数，系统自动调整输入速率为64K倍数。假如要实现终端间点对点呼叫，则选择【呼叫终端】，点击【确定】。假如对方终端空闲且接收呼叫，则成功进入点对点对话状态。5.2.2 加入多点会议加入多点会议操作同5.2.1，填入对应呼叫信息和呼叫速率后，选择呼叫类型为“呼叫MCU”，点击【确定】按钮。假如呼叫某个MCUIP话，系统连接到指定MCU，假如此MCU上只有一个会议，则该终端加入到此组会议中。假如该MCU上有多组会议，用户能够选择该终端加入其中某一组会议中。图5-20所表示，双击某一组会议或选中某一组会议点击【确定】即可加入会议。注：对终端加入会议，假如是“加密”型会议，终端必需输入正确密码才能成功加入会议。图5-20 会议列表5.2.3 创建会议 用户能够经过终端控制台实现在MCU上创建会议，在图5-18上点击【创建会议】按钮，图5-21所表示；图5-21 创建会议【MCU地址】：能够经过呼叫MCUIP地址、MCUE164号或MCUH323ID来实现创建会议，在此填写相关MCU信息。【会议名】：填写要创建会议会议名称。【会议号码】：即会议E164号码。【会议密码】：支持创建会议时提供密码设置，拥有密码会议，在操作前必需先输入正确密码。【密码确定】：反复输入会议密码。【会议码率】：在下拉列表中选择会议码率，码率范围在64k8128k之间。【混音】：设置在会议开启后，是否自动进入会议讨论状态。【自动画面合成】：设置在开启会议后，是否设置会议终端进行自动画面合成。注：开启多画面合成，需要MCU支持多画面分割功效，而且能够依据系统设置、会议带宽等原因实现116个画面合成功效。【会议连续时间】：设置会议连续时间，抵达设置时间后，会议就会自动结束。如不进行设置，则创建手工结束会议。【会议视频格式】：此选项为不可设置选项，会议视频格式为终端所设置优选视频格式。【音频格式】：选项为不可设置选项，会议音频格式为终端所设置优选音频格式。【加密类型】：设置会议是否使用加密，包含AES加密、不加密，默认情况下使用不加密。【分辨率】：选项为不可设置选项，会议视频分辨率为终端所设置视频分辨率。【和会终端】：能够经过终端IP地址 、E164号码或H323ID来呼叫，在此填写对应终端信息，系统会智能判定输入信息呼叫类型。输入完成后，点击【添加】按钮，即可将该终端信息加入到图5-21中终端信息列表。【地址簿】：终端控制台支持经过地址簿来完成选择和会终端。点击【地址簿】按钮，图5-22所表示；图5-22 选择和会终端地址簿操作：在地址簿中选择会议组，在会议组组员中用户能够选择一个或多个终端点击【】就可添加到和会终端列表中；用户也能够点击【全选】按钮来增加此会议组中全部终端到会议列表区中，当然也能够选择【全清】取消和会终端选择。设置好会议属性，添加完和会终端后，点击【确定】按钮，就能够在指定MCU上召开多点会议了。5.2.4 会议中操作当终端加入会议后，能够在模拟会场实现会议中各项操作，用户能够经过模拟会场界面下多种快捷键或终端右键菜单来实现各项终端操作，图5-23所表示。图5-23 模拟会场在模拟会场中，各个会场图标状态表示如表5-1所表示。表5-1 图标状态当地一般终端当地主席终端当地讲话终端当地主席讲话终端远端一般终端远端主席终端远端讲话终端远端主席讲话终端经过模拟会场下方多种快捷键能够方便实现会议中操作。【退出会议】：登录终端控制台后，假如终端在会议中，点击该按钮，终端能够退出会议。【结束会议】：此按钮只针对主席终端，主席终端拥有结束会议功效。【画中画】：假如在有讲话人情况下，点击该按钮，终端图像以画中画形式显示当地和讲话人图像（讲话人不能为当地终端）；继续点击该按钮，小画面会在图像右下角、左下角、右上角、左上角切换。【画面切换】：实现画中画功效时，交换大小画面；在单屏双显接收双流时，交换大小画面。注：画中画变换和画面切换在点对点会议中也生效。【会议讨论】：只有主席终端有效，可用于会议讨论模式切换，即开启或停止会议讨论模式。【语音激励】：只有主席终端有效，支持设置以语音激励方法进行会议讲话人切换。【画面合成】：只有主席终端有效。图5-24所表示；能够用拖拉方法设置画面合成组员或选择自动合成；单击画面合成界面中对应通道就能够取消此通道画面合成。对于画面合成板中通道，左击能够弹出图5-25所表示下拉菜单，能够对此通道设置“会控指定”、“讲话人跟随”、“主席跟随”、“轮询视频跟随”、“停止复合”等操作。【会控指定】：当该合成通道设置为“会控指定”时，只有主席终端控制台和会议控制台能够对该通道以拖动方法进行合成组员切换。【讲话人跟随】：当该合成通道设置为“讲话人跟随”时，在会议中有讲话人情况下，该通道被讲话人抢占。【主席跟随】：当该合成通道设置为“主席跟随”时，在会议中有主席情况下，该通道被主席终端抢占。【轮询视频跟随】：当该合成通道设置为“轮询视频跟随”时，在会议进行视频轮询情况下，该通道也同时进行视频轮询。图5-24 画面合成终端右键菜单：在模拟会场中，选中终端图标，点击鼠标右键，弹出图5-25所表示下拉菜单，能够对终端进行对应操作，主席终端和非主席终端拥有不一样权限。 图5-25 终端下拉列表（主席/非主席）【申请主席】：向终端所在会议主席或会控提出成为主席申请，在得到任意一方同意后成为本会议主席，假如本会议没有主席，将自动成为本会议主席。【指定主席】：该功效是主席终端针对非主席终端操作，在主席终端控制台上，选中一个非主席终端，在右键弹出菜单中点击【指定主席】，该终端自动成为主席，原主席终端释放主席权限。【取消主席】：在主席终端控制台，选中主席终端，在右键弹出菜单中选择【取消主席】，则释放自己主席权限。【申请讲话】：向终端所在会议主席或会议控制台提出讲话申请，在得到任何一方同意后，本终端成为讲话人。主席终端申请讲话后，无需同意，即可成为讲话人。 【取消讲话】：假如本终端控制台连接终端是讲话人，则终端控制台能够对终端进行取消讲话；或主席终端能够取消会议中讲话人，使会议处于无讲话人状态，操作结果给出明确显示。【申请插话】：在会议开启定制混音情况下，终端插话成功；插话成功后，该终端自动加入混音组中。主席终端申请插话后，无需同意，即可加入混音组。 【选看终端】：主席终端能够选中要被选看终端，点击鼠标右键，在弹出菜单中选择【选看终端】，弹出图5-26所表示界面，在该界面选中要选看方法，包含视频和音视频格式两种。注：在选看中终端，将鼠标移动到该终端图标时，会有明确标识所选看终端和选看类型。假如需要停止选看话，则再次点击被选看终端下【选看终端】命令，在弹出菜单中点击【停止】，能够将该选看停止。图5-26 选看终端【邀请终端】：主席终端能够在会议中动态地呼叫其它终端加入会议，具体操作请参见5.2.1和5.2.2章节所述。【请退终端】：主席终端能够使会议中某一终端不再参与会议。【开始轮询】：该功效只针对主席终端有效。选中主席终端图标，在右键弹出菜单中选择【开始轮询】，图5-27所表示。主席终端能够按次序收看一系列终端图像，用户能够对轮询间隔进行统一设定，用户能够选择轮询类型包含视频和音视频两种类型；“开始轮询”后在主席下拉列表中支持轮询停止、暂停和恢复操作。图5-27 终端轮询【停止轮询】：在开始轮询前提下，停止轮询即停止主席终端轮询选看其它终端。【暂停轮询】：即临时停止主席终端轮询选看其它终端。【恢复轮询】：该功效只有在暂停轮询前提下才生效；点击该选项后，主席终端恢复轮询。【开始讨论】：该功效只针对主席终端才生效，【开始讨论】后，会议进入讨论模式。【停止讨论】：该功效只有在开始讨论后才生效；点击该选项后，会议停止讨论。【画面合成】：具体操作请参见图5-24部分。【远端静音】：主席终端控制其它终端，使该终端静音，静音后，该终端听不到其它终端声音。【远端哑音】：主席终端控制其它终端，使该终端哑音，哑音后，其它终端听不到该终端声音。5.2.5 监控区在主界面下方为视频会议【监控区域】，以下图5-28所表示，监控区关键监控当地图像及远端图像，假如该终端在点对点会议中，则远端显示图像为对方终端图像；假如该终端在多点会议中，则远端图像显示是会议广播码流图像。表示开始监控、表示哑音、表示静音、表示当地/远端全屏、表示当地/远端抓拍。在会议中终端开始监控后，右击监控区中图像，能够选择对该图进行全屏显示或是实时/抽帧显示方法切换。图5-28 监控5.2.6 短消息在主界面右侧为【短消息】控制面板，图5-29所表示，用户能够在中间栏短消息区域中输入要发送短消息内容，然后在最下栏中勾选要发送终端，点击【发送】即可，对方即可收到短消息内容。注：发送短消息长度最大不超出1024个字节。发送短消息时间、内容、状态会显示在上方列表框中。图5-29 短消息【预置】：用户能够预先编辑好几条常见消息，以后能够从中选择一条进行发送，而且能够对预制消息进行修改、增加、删除操作。点击【预置】按钮，图5-30所表示。图5-30 短消息预制操作步骤：在图5-30点击【添加】按钮，然后在消息内容框中添加预置消息，完成后，点击【保留】键，该消息就能够被添加到预存消息列表中。在预存消息列表中选择某条消息，点击【修改】按钮，能够对该消息进行修改操作；点击【确定】按钮，完成并退出预置界面。在图5-30上点击【高级】按钮，图5-31所表示，能够设置短消息类型、滚动次数、滚动速度。图5-31 高级短消息预制【载入】：用户能够从文件中导入要发送内容，导入文件类型为.txt类型，且文件字数不超出1024个字节。5.3 设备控制点击主界面左侧【设备控制】按钮，图5-32所表示，设备控制关键包含视频源控制、视频矩阵、模拟遥控器和视频点播设置进行控制。图5-32 视频源控制5.3.1 视频源控制视频源控制关键用来遥控摄像头方向位置、焦距、视野范围和亮度等作用。视频源控制主界面图5-32所表示，在该界面左侧，用户能够经过各个方向键和按钮来遥控当地或远端摄像头。视频源：选择视频源，包含当地和远端。【当地】：为控制当地摄像头。【远端】：为控制远端摄像头，且远端摄像头必需设置成许可远遥。【视频源】：在视频源下拉列表中选择视频输入源。假如使用C端子、VGA或S端子输入，请在终端背板处请插入对应视频源。图示中按钮为更改视频源名称按钮。预存位：终端提供16个预置位保留和载入。在“预置”下拉列表中对应预置位后，点击【保留】按钮能够将摄像头某一个位置保留，【载入】按钮能够把预置位中某一个位置载入。5.3.2 视频矩阵选择“视频矩阵”面板，出现图5-33所表示操作面板，视频终端能够对科达终端内置6*6视频交换矩阵及外置矩阵进行控制。图5-33 视频矩阵注：对8010A双流终端支持6*6视频交换矩阵，第6号AV输入输出默认作为第二路视频流（双流）输入输出。第一路输入对应1号输出，第二路输入对应6号输出。【更新端口名称】：图5-33所表示，在表示端口白色方框上点击右键，弹出图5-34所表示窗口，用户对端口名称进行重命名，点击【确定】即可在图5-33界面上看到修改后对应端口名称。图5-34 矩阵端口信息【更改输入输出关系】：窗口中连线表明了目前输入输出对应关系。若要修改，则先在要改变输入端口上按下鼠标左键，然后拖动到要输出端口上面，放开鼠标左键，即可建立新输入输出端口对应关系。【保留目前矩阵】：用户首先按自己需要更改输入输出端口对应关系，点击【保留视频矩阵】按钮，弹出图5-35所表示窗口。然后在“矩阵方案序号”选择方案序号，并在“矩阵方案名称”中输入方案名，点击【确定】按钮，即可将目前输入输出对应关系保留下来。图5-35 矩阵方案界面【应用矩阵方案】：用户在视频矩阵方案下拉列表框中选中一个方案名，点击【应用矩阵方案】，则目前输入输出关系随即更新为方案中指定对应关系。【外置矩阵方案】：科达视频终端控制台能够对外置矩阵进行控制，点击图5-33界面上该按钮，图5-36所表示。图5-36 外置矩阵操作方法：外置矩阵支持最大64个端口输入。在图5-36界面左边输入端口中选择外置矩阵对应输入端口，在右侧输入端口中会实时显示目前输入端口数。同时，在输出端口中支持用户对输出端口进行命名。在输入端口名称上点击鼠标右键，图5-37所表示，能够对终端输入端口名称进行修改。图5-37 矩阵端口信息5.3.3 模拟遥控器选择“模拟遥控器”面板，出现图5-38操作面板，模拟遥控器关键是使用终端控制台平台来实现遥控器操作。遥控器使用请参见本手册第二部分“终端遥控器使用指南”。图5-38 模拟遥控器图5-38左边是旧版遥控器，右边是新版遥控器5.3.4视频点播当终端空闲时，用户能够经过终端控制台对指定视频点播服务器上文件进行点播。点播后文件会在终端上输出。图5-39 视频点播点击图5-39上【登录VOD服务器】按钮，以下图5-40所表示。图5-40 VOD服务器登录【IP地址】：输入VOD点播系统服务器IP地址。【端口】：依据附录A填写VOD服务器端口，默认值为6692。【用户名】：输入登录VOD服务器用户名，默认用户名为1。【密码】：输入登录VOD服务器密码，默认密码为1。【记住用户名和密码】：即下次登录时，默认为此用户名和密码。输入完成后，点击【登录】按钮，登录服务器后界面图5-41所表示。图5-41 视频点播列表在VOD文件选择列表中选择对应视频文件后，在文件具体信息中会显示该文件名称、播放时间、文件大小和文件总时长。在文件列表中选择文件后，点击为开始播放文件、为暂停播放、停止播放。5.4 设备设置5.4.1 用户配置在设备设置项中点击【用户配置】，图5-42所表示，关键完成终端呼叫、应答、显示等设置。图5-42 用户配置【应答方法】选项： 在此选择终端接收应答方法，包含免打搅、自动、手动；默认为自动。【待机时间等候】：设置终端待机等候时间。【自动呼叫（别名）】栏：在此输入终端期望呼叫对方别名，终端开机后会自动呼叫此地址。【呼叫速率】：设置自动呼叫终端时呼叫速率，呼叫速率在64k8128k之间，且必需是64K倍数。显示配置：【显示模式】：设置终端接收双流时是单屏双显还是双屏双显模式。单屏双显即以画中画形式显示，双屏双显显示第二路码流时必需接第二台显示器。【台标类型】：在此选择台标类型，自动、自定义或关闭台标显示。选择自定义后，【台标设置】按钮变成可用状态，同时弹出图5-43所表示界面。图5-43 台标设置在图5-43界面上显示台标终端别名，用户能够经过该界面上对应按钮实现台标字体、台标图片（bmp格式）更换。【别名作为台标】：选择该选项后，终端别名将作为台标显示在终端图像上。【图标作为台标】：选择该选项后，“载入图片”按钮将变为可用状态，能够经过该按钮将图片作为台标显示在终端图像上。注：载入图片大小高度为4倍数且不超出32个像素；宽度为8倍数且不超出224个像素。 台标移动操作方法：在预览区中，选中台标文字，能够拖动台标到用户需要位置。【VGA显示】：能够在此设置VGA显示当地还是远端图像。注：终端支持VGA和AV端子全部能够输出。VGA输出不需要设置矩阵，AV输出需要设置矩阵关系。【台标位置】：在此设置台标显示位置，台标位置包含右上、右下、左上和左下角。【第二路视频输出】：设置第二路视频输出，包含Video和VGA两种类型。【显示会议时间】：设置是否显示会议连续时间，在终端入会时，能够显示终端加入会议连续时间。【自动画中画】：设置是否开启自动画中画功效，开启画中画功效后，终端入会后，终端以一大一小画面形式显示终端当地图像和接收到码流图像。【许可远遥】：假如选择该选项，则终端必需要连接摄像头，且摄像头控制线必需接在终端COM1口。选择该选项后，有以下多个情况该终端能够被远端遥控。l 该终端假如被其它终端选看，则选中该选项后，该终端能够被其它终端远遥。l 或该终端为讲话人，选中该选项后，主席终端能够远端遥控该终端。l 或该终端在点对点会议中，选中该选项后，对方终端能够远端遥控该终端。【显示系统时间】：设置是否在终端界面上显示系统时间。勾选后，在终端界面图像上方会显示终端系统时间。【显示状态】选项：设置是否显示终端目前状态。【发送静态图片】：选择该选项后，当该终端处于会议中，且状态为发送码流时
