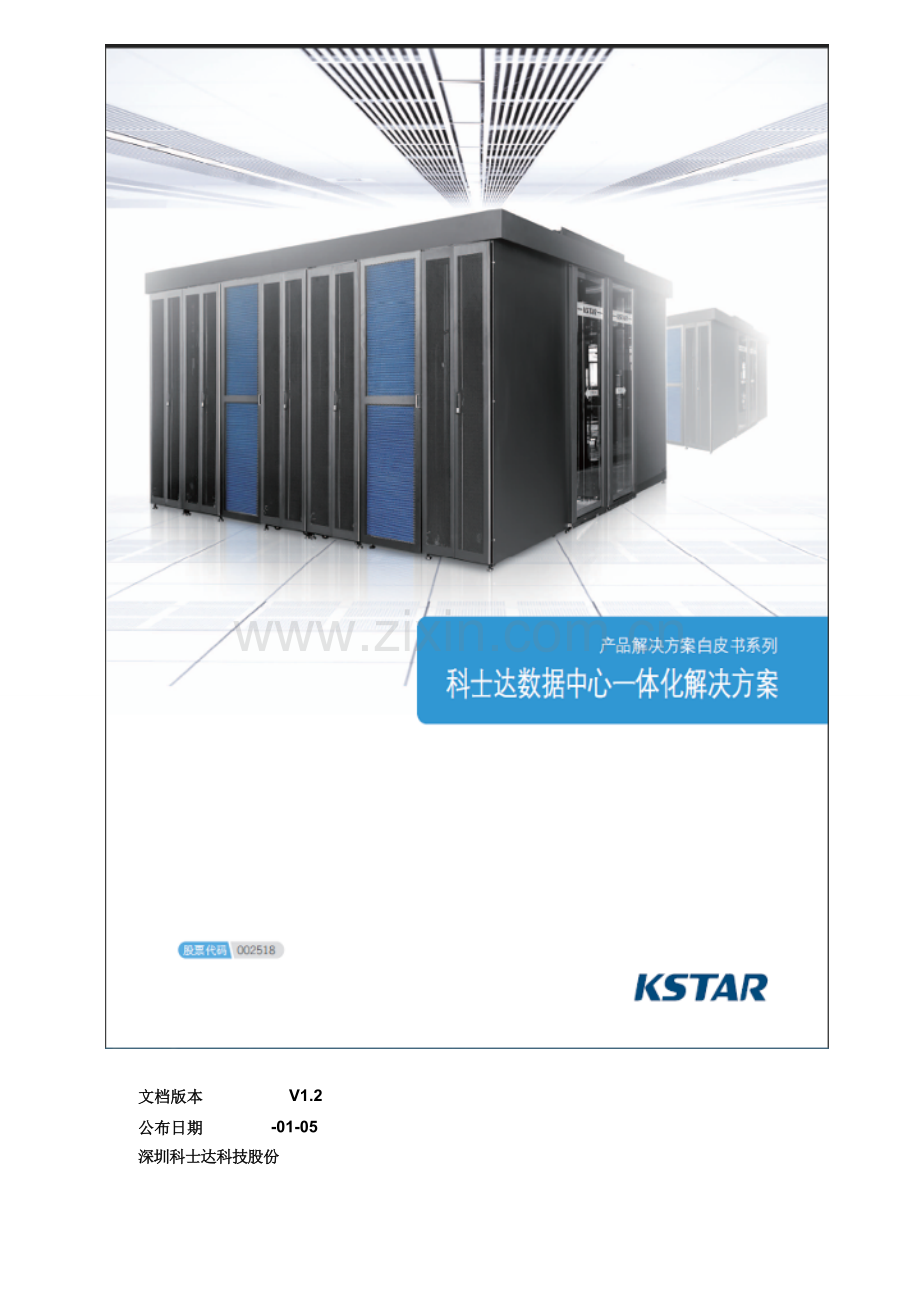

资源描述
文档版本
V1.2
公布日期
-01-05
深圳科士达科技股份
保密申明
非经本企业书面许可，任何单位和个人不得私自摘抄、复制本文档内容部分或全部，并不得以任何形式传输。
本文档（包含其附件）可能包含受保密协议或其它权利保护机密信息，仅提供给指定接收者或因既定目标有必需知道人。在未经深圳科士达科技股份许可前，接收人不得私自对外披露。如非指定接收者，则任何使用、传输、发送或复制本文档行为均不被许可或为非法。
深圳科士达科技股份
地 址：
中国广东省深圳市高新区科技中二路软件园1栋4层
网 址：
股票代码：
SZ 002518
客服电话：
400-700-9662
目 录
1 序言 5
1.1 设计标准 5
1.2 设计规范 6
2 方案架构和设计 8
2.1 总体设计概况 8
2.1.1 总体设计计划 8
2.1.2 机房平面布局图 8
2.1.3 关键设备清单 9
2.2 供配电系统 10
2.2.1 UPS 10
2.2.2 UPS后备电池 10
2.2.3 配电柜 11
2.2.4 供配电系统拓扑图 12
2.3 制冷系统 13
2.3.1 机房精密空调所面临关键问题 13
2.3.2 送风方法选择 14
2.3.3 空调负荷计算方法 15
2.3.4 空调配置 16
2.3.5 制冷方法选择 16
2.3.6 空调机组安装 18
2.4 机柜及封闭通道系统 20
2.5 动力环境监控系统 22
2.5.1 机房管理碰到问题 22
2.5.2 监控系统概述 24
2.5.3 监控系统设计标准 25
2.5.4 监控系统拓扑图 28
2.5.5 UPS监测 28
2.5.6 精密空调监控 29
2.5.7 精密配电监控 29
2.5.8 温湿度监控 30
2.5.9 消防监控系统 30
2.5.10 漏水监控 31
3 方案特点及优势 32
4 科士达企业及产品介绍 35
4.1 科士达企业介绍 35
4.2 IDM模块化数据中心产品介绍 40
4.2.1 Epower系列UPS介绍 40
4.2.2 阀控式密封铅酸蓄电池 44
4.2.3 精密配电柜介绍 46
4.2.4 FocusAir系列精密空调介绍 48
4.2.5 KC系列风冷冷凝器介绍 50
4.2.6 SR系列机柜系统 52
4.2.7 密封通道组件 54
4.2.8 StarScope动环监控系统 55
5 工程服务 65
6 缩略语 67
1 序言
计算机机房设计和施工优劣，直接关系到机房内计算机系统是否能够稳定可靠地运行，是否能够确保各类信息通畅无阻。
计算机机房既要保障机房设备安全可靠地运行，延长计算机系统使用寿命，又能为系统管理员发明一个舒适环境。能够满足系统管理员对温度，湿度，洁净度，安全防护，电源配电，和防雷接地要求，所以一个现代化机房是一个高度可靠性，舒适实用，节能高效和含有可扩展性机房。
1.1 设计标准
数据中心是数据信息计算、交换和存放中心，出现在企业及Internet网络中数据交换最集中地方。它应含有丰富带宽资源、安全可靠机房设施、高水平网络管理和完备增值服务。所以数据中心设计必需满足目前网络各项需求，又需要满足面向未来快速增加发展需求，所以必需是高质量、灵活、开放。依据我企业对数据中心基础设施建设基础标准和经验，结合IT设施现实状况和需求，对数据中心进行了计划，在计划时遵照以下设计标准：
1. 安全可靠性
高可靠性是数据中心运行成功关键，是全部用户选择数据中心基础标准。所以决不能出现单点故障，要对数据中心布局、结构设计、设备选型、日常维护等各个方面进行可靠性设计和建设。在关键设备采取硬件备份、冗余等可靠性技术基础上，采取相关软件技术提供较强管理机制、控制手段和事故监控和安全保密等技术方法提升机房安全性。针对数据中心网络方案，其可靠性设计包含：链路冗余、关键设备冗余和关键业务模块冗余。
2. 可扩展性
数据中心应可按需建设，分步实施，而且能够依据需求，根据不一样负荷和不一样应用独立设计，独立运行，同时降低机房复杂性，降低建设和运行成本。应避免全部基础设施一次性全部投入建设运行，造成资源、资金极大浪费。
3. 标准化
在数据中心机房系统结构设计时，基于国家颁布相关标准，包含多种建筑、机房设计标准，电力电气保障标准，计算机局域网、广域网标准，消防及安防系统标准，坚持统一规范标准，从而为未来业务发展、设备增容奠定基础。
在数据中心机房产品生产、建设过程中，应避免出现定制化现象出现，而应方便于零部件维修、采购、更换为标准。
4. 灵活性
模块化设计，可依据数据中心不一样需求进行取舍，尤其是后台管理平台设计思想，使得数据中心可实现对于不一样用户定制服务，如在后台管理平台中用户数据备份中心、数据中心用户中心、数据中心维护中心，使得数据中心用户能够方便地进行对其应用控制和更新。
5. 可管理性
在建设数据中心时，伴随业务不停发展，管理任务肯定会日益繁重。所以在数据中心设计中，必需建立一套全方面、完善管理和监控系统。所选择设备应含有智能化，可管理功效，同时采取优异管理监控系统，实现优异集中管理监控，实时监控、监测整个中心机房运行情况，实时灯光、语音报警，实时事件统计，这么能够快速确定故障，提升运行性能可靠性，简化数据中心管理人员维护工作，从而为数据中心安全、可靠运行提供最有力保障。
1.2 设计规范
《电子信息系统机房设计规范》 GB 50174-
《电子信息系统机房施工及验收规范》 GB 50462-
《计算机场地通用规范》 GB/T 2887-
《计算站场地安全要求》 GB/T 9361-
《综合布线系统工程设计规范》 GB 50311-
《综合布线系统工程验收规范》 GB 50312-
《供配电系统设计规范》 GB 50052-
《低压配电设计规范》 GB 50054-
《火灾自动报警系统设计规范》 GB 50116-
《点型感烟火灾探测器》 GB 4715-
《气体灭火系统设计规范》 GB 50370-
《洁净气体灭火系统设计规范》 NFPA-
《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》DBJ15-23-99
《手动火灾报警按钮》 GB 19880-
《消防联动控制系统》 GB 16806-
《智能建筑设计标准》 GB/T50314-
《电气装置安装工程电缆线路施工及验收规范》GB 50168-
《通风和空调工程施工及验收规范》 GB 50243-
《建筑用安全玻璃防火玻璃》 GB 15763.1-
《防静电工程技术规范》 DGT/J 08-83-
《智能建筑施工及验收规范》 DGT/J 08-601-
《建筑电气工程施工质量验收规范》 GB 50303-
《防盗安全门通用技术条件》 GB17565-
《安全防范系统验收规则》 GA308－
2 方案架构和设计
2.1 总体设计概况
为满足现代机房快速建设、功效齐全、灵活扩展、方便管理需求，科士达提议您采取IDM数据中心产品处理方案。科士达IDM是整合了供配电、制冷、监控、机柜、布线、消防等多个系统一体化数据中心产品处理方案，各系统采取模块化、标准化设计，既相互独立又亲密配合，能够全方位满足您需求！
2.1.1 总体设计计划
1. 采取密闭冷通道制冷处理方案，每两排柜体密封为一个模块，提升制冷效率并节能；
2. 每个模块部署20个IT机柜，2台行级空调，1个列头配电柜；
3. UPS采取工频系列UPS，单独放置；(可选择模块UPS，标配机柜)
4. 部署一套动力环境监控系统，提供远程监管功效。
2.1.2 机房平面布局图
2.1.3 关键设备清单
设备类型
规格型号
数量
备注
IT机柜
SR机柜
20台
密闭通道组件
IDM
1套
精密空调
FS025FA
2台
25KW
UPS
EP30K
1台
配电柜
GGIC系列精密配电柜
1台
电池
12V100Ah
64只
动力环境监控系统
动环监控系统
1套
2.2 供配电系统
供配电系统作为机房动力确保系统，安全等级毋庸置疑，机房要求不间断运行，怎样建设一套安全供配电系统是本节关键内容。根据GB-50174-《电子信息系统机房设计规范》中对机房供配电要求，配电系统采取TN-S接地系统，关键设备必需采取UPS供电。机房供配电系统包含：市电输入配电、UPS系统、UPS输出配电三部分组成，为了实现对机房不间断供电，UPS系统是关键建设对象。又因为机房总是伴随用户需求而一直处于不停发展当中，这就要求在供配电系统建设中还要考虑到未来扩展能力，尽可能避免无须要反复建设。
2.2.1 UPS
UPS系统能够为您处理问题：
遵照GB-50174-《电子信息系统机房设计规范》中A类机房设计要求， UPS采取2N双母线冗余配置。机房输入2路交流电源，经过ATS切换为一路电源后后输入到UPS系统，经过UPS后为机房IT设备供电。本方案UPS系统采取工频机，，系统备电30min，最大程度保障IT设备不间断运行。
现在机房计划机柜数量为20个，总负载不超出25KW，所以采取30KVA（27KW）UPS。
2.2.2 UPS后备电池
UPS配套电池组负担了在市电断电情况下为UPS提供电源工作，保障在市电断电情况下机房内计算机系统仍能在一定时间内正常工作，所以，电池组在UPS系统中充当着很关键角色。
考虑到成本及使用性能，作为后备电源使用，电池多采取阀控式密封铅酸蓄电池，循环充放电次数达300次以上，使用寿命5年以上。
电池计算公式：（恒功率法）
电池恒定放电功率＝负载功率÷（n×单组电池数量×h）
h-逆变效率 n-电池单体格数，12V蓄电池为6。
30KW负载后备30分钟电池组计算：
电池恒定放电功率＝30000W/(6×32×0.94)＝166 W
科士达12V100Ah蓄电池恒功率放电时间表：
本方案每台UPS采取32只12V100Ah蓄电池，能够满足UPS后备30分钟以上需求。
2.2.3 配电柜
为了实现机房节能降耗及安全管理，此次方案中采取精密配电柜，实时三相电流，电压，有功功率，无功功率，电能等关键电力参数监测，并能够接入动环监控系统，提供更方便监控管理功效，能够配合统计机房PUE值，对机房能效作出客观评定。
1. 市电配电柜
市电配电柜作为机房供电总输入配电，包含对UPS、精密空调、新风机、照明等设备电力供给。为方便未来扩容或接入其它设备，配电柜设计容量200A，配置200A/4P双电源自动切换开关，采取B级防雷组件，配电柜尺寸：600×1100×mm。
2. 精密列头柜
UPS输出配电柜需要依据密闭冷通道配置来设计，配合密闭通道使用，本方案中需要1台，配电柜设计容量125A，采取双回路供配电，C级防雷组件，配电柜尺寸：800×1100×mm。
2.2.4 供配电系统拓扑图
2.3 制冷系统
2.3.1 机房精密空调所面临关键问题
1. 对环境调整控制能力
依据GB50174《电子信息系统机房设计规范》中要求IT设备运行环境：
等级
项目
A/B类
开机时
停机时
室内温度
23±1°C
5-35°C
相对湿度
40%~55%
20%~80%
温度改变率
<5°C/h并不得结露
高温低温和湿度改变全部会造成设备运行不正常，设备停止宕机，甚至烧毁。湿度过大，电子设备会产生凝露，；湿度过小，设备电气元件易产生静电空调对温湿度调整控制是机房空调最关键功效，怎样正确、快速、稳定安全使机房环境达成用户设定温湿度便是机房精密空调所必需含相关键能力。
2. 送风方法
现在精密空调送风方法关键有封闭通道送风、上送风、下送风、风道送风四种。需要依据机房具表现场情况来选择空调送风方法，提升制冷效率，避免机柜内部出现局部热点，尽可能减小过分制冷情况发生。
3. 制冷方法
精密空调主流制冷方法有风冷、水冷、冷冻水、乙二醇制冷等多个制冷方法，这多个制冷方法全部各有优缺点和适用范围，不能一概而论，需要依据机房现场实际情况及用户需求来选择合理制冷方法。
4. 安全性
精密空调在日常运行中，其安全性相当关键，如电网环境不稳定对空调造成冲击等全部会对空调机组造成严重损害，一旦空调出现故障停机，机房温度降急剧升高，严重威胁IT设备安全。所以，国家B类机房标准中，要求配置空调时采取N+1冗余配置，同时，空调本身必需含有较强自我保护能力，比如宽范围输入电压和频率，缺相、反相保护功效，抗震、漏水检测、故障告警等。
5. 能耗问题
伴随国家颁布十二五能源计划及全球性气候、能源问题，我们已经发觉传统能源利用对人类社会影响，节能减排是一项长久计划，碳排放量会成为关键评价指标。相关统计表明，数据中心占人类总能源消耗3%以上，伴随数字化进程，这一百分比还会提升，在欧美地域，数据中心能耗已经引发了政府高度关注。
据统计，传统数据中心平均能耗30%～45%用于机房环境制冷系统，PUE长久处于2.0以上。
u 传统数据中心制冷系统多采取高架地板下送风方法，受机房现场制约较为严重，PUE值居高不下。
u 冷却系统占机房总能耗30%以上，合理建设制冷系统能够有效降低机房PUE值。
u 冷却系统能耗在数据中心占相当大比重，其节能性就需要被关键关注，确保选择正确制冷处理方案。
从长远利益考虑，选择高制冷量效率、高节能特征空调处理方案能为用户节省相当大一部分资金，节能高效是当今机房制冷系统发展趋势所在。
2.3.2 送风方法选择
1. 密闭冷通道行级水平送风：
以下图所表示，两列机柜正面相对摆放，并对通道进行密封，行级空调和机柜并列安装，采取前送风后回风方法，确保制冷气流充满整个密闭通道内，保障对每个机柜高效制冷。该制冷方法适适用于中高热密度处理方案（单机柜功率≥5KW），和传统下送风制冷方法相比，节能25%以上。
2.3.3 空调负荷计算方法
拥有足够制冷量是调整机房温湿度环境首要确保，合理计算机房制冷量需求，不仅能够保障机房合理温湿度环境，还能节省成本。
机房内关键热量起源以下：
² 设备负荷（计算机及机柜热负荷）；
² 机房照明负荷；
² 建筑维护结构负荷；
² 补充新风负荷；
² 人员散热负荷等。
² 其它
机房热负荷分析：
依据以上各部分对热负荷计算要求我们能够知道，机房关键热负荷起源于设备发烧量及维护结构热负荷。所以，我们要了解主设备数量及用电情况以确定精密空调容量及配置。依据以往经验，除关键设备热负荷之外其它负荷，如机房照明负荷、建筑维护结构负荷补充新风负荷、人员散热负荷等，可依据计算机房面积测算。依据本项目机房用途，可考虑根据机房设备发烧量和机房面积两部分进行测算。具体以下：
功率及面积法：
Qt=Q1+Q2
Qt： 总制冷量（KW）
Q1： 室内设备负荷（设备铭牌功率×同时系数0.6~0.8）
Q2： 环境热负荷（=0.10～0.18kW/m2 ×机房面积）。
2.3.4 空调配置
机房精密空调配置以下：
设备名称
型号
单位
数量
品牌
备注
室内机
FS025
台
2
KSTAR
1主1备
室外机
KCS036
台
2
KSTAR
环境温度35ºC所选
2.3.5 制冷方法选择
常规精密空调制冷方法有风冷、水冷、冷冻水冷、乙二醇冷等四种，考虑到对环境适应性，在数据机房中，关键利用是风冷和冷冻水冷两种精密空调机组。现针对风冷和冷冻水冷机组特点进行相关对比，方便提供最优处理方案。
1. 风冷、冷冻水冷空调原理
风冷机组分为室内机和室外机，管路循环制冷剂为R22/R410A等气液态混合冷媒，经过压缩机进行气态液态转换来进行制冷，而冷冻水冷机组分为室内机、冷水主机和冷凝器/冷却塔，管路循环制冷剂为冷冻水，经过冷水主机制造冷冻水来进行制冷。
2. 机组特点对比：
名称
风冷机组
水冷机组
备注
设备造价
低
较高
建造工程量
无需专业工程设计，工程量小，工期短
需专业设计，工程量关键集中于管路建设，工期偏长
安全可靠性
机房内进水仅为加湿水管，对机房影响小
循环冷媒为水，管路出现泄漏会严重威胁机房安全
能耗
适中
较风冷节能
安装要求
室外机相对于室内机垂直高度在-5~20m以内，管程60m内为宜，增加需配延迟组件。
无尤其硬性要求，适应现场环境能力强
后期维护
仅室内机和室外机维护，工作量小
室内机、冷却塔、水冷主机，管路、水泵全部需要定时巡检维护，更换循环水，过滤器等，工程量大，成本高
环境要求
-40℃～＋45℃
-35℃～＋45℃
综合考虑，冷冻水机组建造成本和后期运维成本较风冷机组更高，同时因为在机房内引入了水源，降低了机房安全可靠性，不推荐使用，假如对机组节能要求高，大型数据中心能够考虑使用冷冻水机组。本方案中我们推荐采取风冷型精密空调机组，普遍适适用于各类机房，建造成本低，后期维护简单，安全可靠。
2.3.6 空调机组安装
1. 室内机
室内机为IT机柜风格，配合密闭冷通道使用，所以室内机可直接和机柜并接在一起安置，不过要合理计划室内机在密闭冷通道中位置，使整个冷通道内部送风均衡。
给水要求：
1. 进水水质：洁净自来水；电极加湿器不能使用去离子水或蒸馏水。
2. 电导率：350～750μs/cm；
3. 进水水温：0～40℃；
4. 进水压力：0.1～0.8Mpa。
供电要求：
机组采取三相五线制供电方法（3L+N+PE），依据机组满载电流合理选择电缆和断路器规格；因机组开启电流较大，不宜接入UPS后端供电。
2. 室外机
依据室外场地不一样情况，机组可由以下标准来确定室外机配置方案等。
1) 为确保冷凝器散热性能，请将冷凝器安装于室外气流顺畅场所，而且避开存在灰尘、积雪等可能造成冷凝器盘管堵塞场所，同时确保机组周围无蒸汽、废热气、酸性或碱性气体等。
2) 提议用户在安装条件许可情况下，采取水平安装，有利于提升进风效率，降低噪音。
3) 安装方向请参考KC风冷式冷凝器上安装指示箭头标识。
4) 务必不能使电弧焊地线和冷凝器接触，避免因产生电弧击穿盘管内焊点。
5) 室内机和室外机不在同一水平面时，室外机通常不低于室内机5m，不得高于室内机20m，管路尽可能避免转弯；连接铜管等效长度通常在30m以内，尽可能避免超出60m；
室外机水平安装要求：
安装距离及落差安装设计提议
精密空调系统压缩机安装在室内机内，以压缩机为基点，系统安装形式分为正落差和负落差两种形式(该安装形式只适适用于风冷系列机组)。
正负落差取值(标配)
形 式
垂直高度取值
备注
正落差
最大：+20m
室内机低于室外机
负落差
最大：-5m
室内机高于室外机
1) 正落差安装时，需在室外机进气管和排液管上需加装反向弯，避免停机时液体回流。安装反向弯时，必需确保反向弯顶端弯管要高于室外机盘管最高一排铜管；
2) 如正落差大于20m或连管长度超出30m时，需增加延长组件；
3) 安装垂直高度超出10m时,提议气管在每6m垂直高度位置上安装存油弯；
4) 液管不得受阳光直射；
5) 室内机系统气管和凝结水排水管应按一定角度(排气管≥0.3°水平倾角)倾斜走管；
6) 负落差安装时，冷凝器出口液管应按应按一定角度(气管≥0.3°水平倾角)倾斜走管。
2.4 机柜及封闭通道系统
为了实现愈加好制冷效果和更高节能特征，仅仅在空调本身上下功夫已经难以满足日益苛刻要求，所以对机房现场制冷计划设计就显得尤为关键，传统机房多采取高架地板下送风制冷处理方案，即使能确保IT设备能够得到充足制冷效果，不过较低制冷效率却增加了机房能耗，以下图所表示传统下送风模型，能够看到通孔地板送出冷风有一部分直接回到了精密空调中，降低了空调冷量利用率和回风温度，从而增加了制冷能耗。
所以合理设计机房现场及冷热通道，避免冷热气流非必需混合能够实现愈加好制冷效果和节能，封闭通道系统就是这么一个产品化设计处理方案，它将空调送风路径进行全密闭处理，确保制冷气流能够几乎全部抵达机柜内，以下图所表示：
科士达IDM封闭通道系统关键由机柜、通道门、顶板天窗等组成，而且能够在内部集成行级空调、配电柜、UPS等设备。各部件采取一体化设计，确保相互之间无缝衔接，而且该系统还提供自动门、手动门、消防联动、顶部走线部件等选配功效，愈加好适应不一样用户需求。
本方案中，IT机柜采取800*1100*mm尺寸，配套列头柜和行级精密空调尺寸统一为600*1100*mm，实现IDM微模块整体外观统一，提升美观性。
机柜采取科士达SR系列服务器机柜，前后门通孔率达75%，配合行级空调实现愈加好制冷效果，机柜采取九折型材，静态承重达1300KG，满足高密度设备安装需求。
2.5 动力环境监控系统
伴随信息化程度日益加深，整个社会业务步骤全部越来越依靠信息系统，服务器上存放着数量巨大关键信息，而其运行也全部是关键业务，而作为信息化载体计算机、服务器等，其“栖身之所”正是机房。那么机房就成为各单位关键数据处理及运行中心。所以机房管理尤为关键，一旦系统故障没有立即处理，就会造成事故发生，经济损失不可估量。现在很多机房管理人员不得不采取 24 小时专员值班，定时巡查机房环境设备，这么不仅加重了管理人员负担，而且更多时候，安全隐患不能立即排除。现在中国普遍缺乏机房环境设备专业管理人员，在很多地方机房不得不安排软件人员或不太懂机房设备管理甚至根本不懂机房设备维护人员值班，这对机房安全运行无疑是一个不利原因。而其中任一系统出现问题均会给数据中心机房带来对应风险。各个系统又全部有以下部分无法避免情况发生：
2.5.1 机房管理碰到问题
1、 UPS和电池管理常常出现哪些问题？
★事实表明50％以上UPS故障全部是电池故障所造成，UPS电池容量不足、电池故障、电池电压低从而造成UPS保护关机。电池组是UPS能够连续进行电力供给保障，电池质量是否稳定是保障UPS正常工作关键之一，而UPS电池长时间处于一个浮充状态、小电流放电、短时间放电供电环境中，UPS电池极为轻易出现异常，而此时一旦市电故障原来能够连续工作4小时电池，此时只能够工作2小时或1小时就已经到了电池截止保护状态(电池电压低），UPS直接关闭输出。然而因为UPS阀控式铅酸蓄电池特殊密封结构，造成传统管理方法没有措施立即发觉相关问题，而所以无法采取对应应急方法，继而转变为网点异常断电电力事故。
★计划性停电：限电、检修、维护、系统改造；故障停电：超负荷、供电线路和设备故障；自然停电：地震、水灾、台风、雷电、火灾。这些问题全部会造成市电中止，由电池供电，但无法掌握电池容量，轻易造成电池电量低而造成机器非法关机。
能够把UPS管理变得轻松吗？
2．配电柜管理问题？
因为缺乏对配电系统有效监测，因为负载分配不均造成跳闸甚至短路电源事故时有发生。能避免跳闸发生和轻松地完善负载分配吗？
3．机房环境存在问题？
传统管理方法无法获取到环境参数情况，所以无法为后续对网点改良提供给有依据。怎样对机房温度进行有效监测，成了机房管理员最头痛问题；怎样能远程立即掌握机房环境情况呢？
★ 温度问题
伴随负载不停增加，散热问题日渐成为机房头号杀手， UPS周围温湿度环境，对UPS工作效率及工作质量有很亲密关系。假如UPS电池长时间工作在高温环境下，将会造成电池过放情况，造成电池使用寿命缩短，高温还会造成服务器异常宕机情况；UPS电池长时间工作在低温环境下，将会造成电池放电效率大大下降。而这些问题全部将会造成UPS工作受到影响。我们能立即掌握机房温湿度吗？
★ 湿度问题
因为缺乏对机柜微环境有效监测，在空气湿度增大时，元器件或由介质材料表面极轻易形成水膜，造成“导电小路”和飞弧现象，从而引发设备故障；而当湿度过低，也就是说越干燥，静电电压会越高，影响电子计算机等设备正常工作。我们能预防这种问题发生吗？
★空调问题
为处理机房散热问题而配置多种空调系统，因为本身缺乏有效故障自检机制，一旦出现故障，不仅起不到散热作用，还可能引发漏水、火灾等一系列机房事故发生。能给空调系统一套有效监控机制吗？
4． 消防问题？
烟雾测检是机房火灾预警系统最终一道防线，无数机房火灾事故血教训表明，90%以上火灾事故，全部能够经过安装烟感传感器能避免，能降低甚至避免火灾发生吗？
2.5.2 监控系统概述
针对以上种种问题，本企业依据多年来在机房监控管理领域研发、生产及施工经验，成功推出了全能型一体化机房动力环境监控系统。该套处理方案实施能实现机房一体化管理，从而实现“集中化、网络化、智能化、无人化”科学管理模式，让信息化建设迈上一个新台阶，让机房运行更为稳定、可靠，管理更为简单、方便。
监控系统采取优异B\S架构动力环境集中监控管理平台、嵌入式网络型并辅以相关环境采集模块，经过TCP/IP协议方法进行数据传输，实现对该项目机房动力和环境系统进行365*二十四小时全方位统一集中监控管理。提供美观友好WIN8监控画面。发觉异常系统自动立即弹出报警窗口、并附有多媒体语音广播报警和当地声光进行当地报警，同时经过手机短信、E-mail方法远程通知机房运维人员，以让运维人员立即采取对应方法确保各机房设备可靠运行。
2.5.3 监控系统设计标准
依据机房现实情况和机房物理环境，结合机房宝科技对于机房和UPS动力环境管理监控最新研究结果和处理方案，提出以下设计标准：
1、 优异性、实用性：
充足考虑到机房关键性和高科技特点，在进行系统设计时，满足了现有基础需求基础上，考虑到信息技术发展，本企业监控系统设计优异、实用性表现以下：
ü 全部动力环境监控产品全部是自主研发和制造，简单、易用、产品兼容性好，标准化接口设计，产品化系统组成使安装、调试、维护工作变愈加轻松简单；
ü 本监控系统采取优异B/S架构，可远程对监控系统进行查看、控制和管理，不需要安装任何用户端软件和第三方插件；
ü 采取TCP/IP协议方法进行数据传输，支持多个网络传输架构；
ü 含有大容量锂电池，超长续航能力，外部供电中止以后，还能正常监控报警工作12个小时
2、 高度集成化：
一站式采购，只需一台主机，即可轻松搞定机房里动力环境系统
3、 便捷实用：
免工具对插，安装式方便快捷，清楚明了，标准化功效轻松实现
4、稳定性、可靠性：
ü 本监控系统符合电磁兼容性和电气隔离性能设计要求，不影响被监控设备正常工作；
ü 本监控系统含有自诊疗功效，对通信故障、软硬件故障功效能够自动诊疗出来并立即告警；
ü 双网口设计，冗余配置，大幅提升链路可靠性
5、安全性：
ü 本监控系统和被监控对象间含有可靠电气隔离，本系统软硬件在任何情况下，均不影响被监控对象运行安全性。
ü 含有两路零地电压检测，扫除机房接地漏电威胁，提升机房安全度。
ü 双电源输入设计，提升监控系统安全等级。
科士达StarScope动环监控系统一款专为中心机房开发，集UPS监控和扩展动力环境于一身网络监控主机。该产品采取1U 19英寸机架式设计风格，220V交流供电，更符合现代机房设计要求。监控主机提供2路220V交流电接入，并监控2路220V交流电是否接入、零地电压检测，内置后备电池。实现同时支持对4台主串口设备进行监控(4路UPS，或2路UPS+2路精密空调等组合)。支持8路485扩展设备和智能设备连接接口， 4路USB口可连接语音模块，支持8路开关量输入检测、4路继电器输出控制，内置短信模块，机身带LCD显示和按键输入功效，人机交互界面更为方便直观，极大满足了中小机房监控需求，是建设现代无人值守机房最好选择。
2.5.4 监控系统拓扑图
2.5.5 UPS监测
对UPS内部整流器、逆变器、旁路、负载、电池等各部件运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。而且实时监视UPS多种电压、电流、频率、功率、电池后备时间等参数。监控可全方面诊疗UPS情况，监视UPS多种参数。一旦UPS报警，应自动切换到相关画面。越限参数将变色，并伴随有报警声音，有对应处理提醒。对于关键参数，可作曲线统计，并可显示选定某天最大值，最小值，使管理人员对UPS情况有全方面了解。
监控界面以下：
2.5.6 精密空调监控
机房监控系统能实时监视空调各部件（压缩机、风机、加热器、加湿器等）运行状态和参数，并可远程修改设置和开关空调。（依据生产厂提供全部监控功效）此系统所实现功效以下：压缩机状态、风机状态、加湿器状态、去湿器状态、加热器状态、空调温度、湿度值。
2.5.7 精密配电监控
监测馈线回路和电源进线电气参数，提供主电源进线及每条分支回路运行电流、电能及谐波等完整信息。精密配电柜可配合漏电采集单元实现在线漏电监测功效，同时配合温度传感器附件对列头柜内温度进行实时监视，完善了IDM机房供电系统安全性。
2.5.8 温湿度监控
依据机房实际面积，加装温湿度传感器，实时监测机房和机柜温度和湿度数值，在监控界面上以电子地图方法直观地显示现场温湿度，并可对温湿度进行实时和历史查询。
而且当机房温湿度超出预定值时，系统将对管理人员电话短信报警；管理人员则可经过远程监控系统对机房内空调进行调整，以完成对机房控制。
2.5.9 消防监控系统
在机房部署烟雾传感器，对机房烟雾做实时感应，监控室内烟雾情况，降低或避免火灾发生而产生危害。一旦出现火灾，系统立即做出反应，对机房管理人员实现短信、语音、声光等报警，以第一时间通知人员，达成降低甚至避免损失。
2.5.10 漏水监控
计算机房是大楼心脏地域，计算机房设备必需确保大楼正常运行，确保网络和计算机等高级设备能长久而可靠地运行。因为地板下强电、弱电、地线、电缆纵横交错，一旦漏水，后果将不堪设想。设备房漏水危害大，又不轻易发觉，对设备房内漏水状态进行实时检测是十分必需。
因为用户机房面积大，且漏水水源通常在机房地板下，为了方便用户以后维护，提议采取非定位式漏水检测系统，其工作原理为：采取耐腐蚀，强度高感应线缆和控制器及其它附件，将有水源地方围起来，一旦有液体泄漏碰到感应绳，感应绳经过控制器将接点式信号输到工控机，立即通知相关人员排除。系统本身包含：漏水控制器、漏水感应绳及其它辅助设备，系统可检测感应线上任何点漏水位置并有语音报警。系统还可检测机房洁净度，当感应上尘埃集结到一定厚度，系统会报警提醒管理人员派人清洗感应线。
3 方案特点及优势
本方案采取了科士达IDM模块化数据中心一体化处理方案，产品模块集成数据中心供配电系统、制冷系统、监控系统、机柜系统、综合布线系统和安防系统，各系统采取模块化、标准化设计，灵活配置，完全兼容性对接，既相互独立又亲密配合，全方位提升机房效率，为IT设备保驾护航。
科士达IDM模块化处理方案为您带来五大价值：
² 安全
u 门禁系统避免无关人员进入，视频监控统计人员情况。
u “智能机柜”设计，实时监测“机柜温度场”，避免局部热点出现。
u 密闭冷通道顶部采取活动顶板，和消防联动，不影响气体灭火系统。
u 供配电系统可采取N+1或2N，实现冗余设计，满足多种等级建设要求，提升安全等级。
u 全方面智能动力环境监控体系，立即告警提升安全性。
u 强电和弱电分离设计，降低电磁干扰。
u 同厂家一体化产品，各系统协调工作，避免兼容性问题出现。
² 高效
u 一体化集成机柜系统、供配电系统、制冷系统、监控系统、消防系统和综合布线系统，高集成设计，提供完整处理方案，为企业提供一站式数据中心处理方案。
u 使用FocusAir行级制冷单元，水平送风且靠近热源，送风距离大大缩短，从而降低了距离造成气流压力损失和冷空气泄漏损失，结合封闭冷通道，提升冷量利用效率。
u 模块化UPS，使供配电系统一直处于合理带载率区间内，提升系统效率。
u 一体化产品高集成性和机柜空间高利用率，使模块化数据中心含有占地面积小优势，提升单位建筑面积使用率。
u 将部分工程产品化，实现工厂预制，提升机房建设效率。
² 节省
u 可直接安装在楼宇水泥地面上，无需架空地板、墙面装修，降低外配套工程。
u 模块化产品将部分工程产品化，实现快速安装组建，缩短施工周期，进而降低施工成本。
u 模块化产品使得机房边使用边升级扩容成为现实，无需一次性投入大量资金建设造成浪费，能够依据后期发展情况来逐步升级扩容，恰到好处基础配置降低了机房总能耗，节能投入成本。
u 正确送风技术采取，使机柜支持IT设备无缝摆放，42U机柜可支持42UIT设备，在空间利用率上是传统机房机柜3倍，可直接减小机房投资。
u 机柜行级空调和密闭冷通道利用，提升了机房整体制冷效率，相比传统机房拥有显著节能优势，长久运维成本降低，低于传统机房总体投入成本。
u 模块化UPS适应负载改变能力，使供配电系统拥有更高效率，降低耗电量。
u 低PUE值，保障机房拥有极佳节能效益，IDM产品PUE可达1.5~1.6，相比传统机房2.0以上PUE，节能40%以上。
² 灵活
u 模块化设计，能够按需建设，分步实施，而且能够依据需求，根据不一样负荷和不一样应用独立设计、独立运行，有效降低了机房复杂性，降低了建设和运行成本。（传统机房建设必需一步到位，将全部基础设施一次性全部投入，而且对于二次扩容和改造很困难，这就给运行成本带来压力；另外IT技术日新月异，技术进步肯定对环境提出新要求，所以机房升级和改造必需在建设早期考虑预留，所以又给建设带来了无须要复杂性和成本提升）。
u 支持按需建设，后期扩容时，模块化机房和辅助设施均可按模块形式进行扩展。
u 建设周期在15天以内，且能够依据需要搬迁。去工程化设计使得数据中心建设设备化、快速化、个性化成为可能。
u 依据机房尺寸和单柜功耗，可灵活选择单排和双排，满足扩容要求。
u 适配企业web和内部业务，
