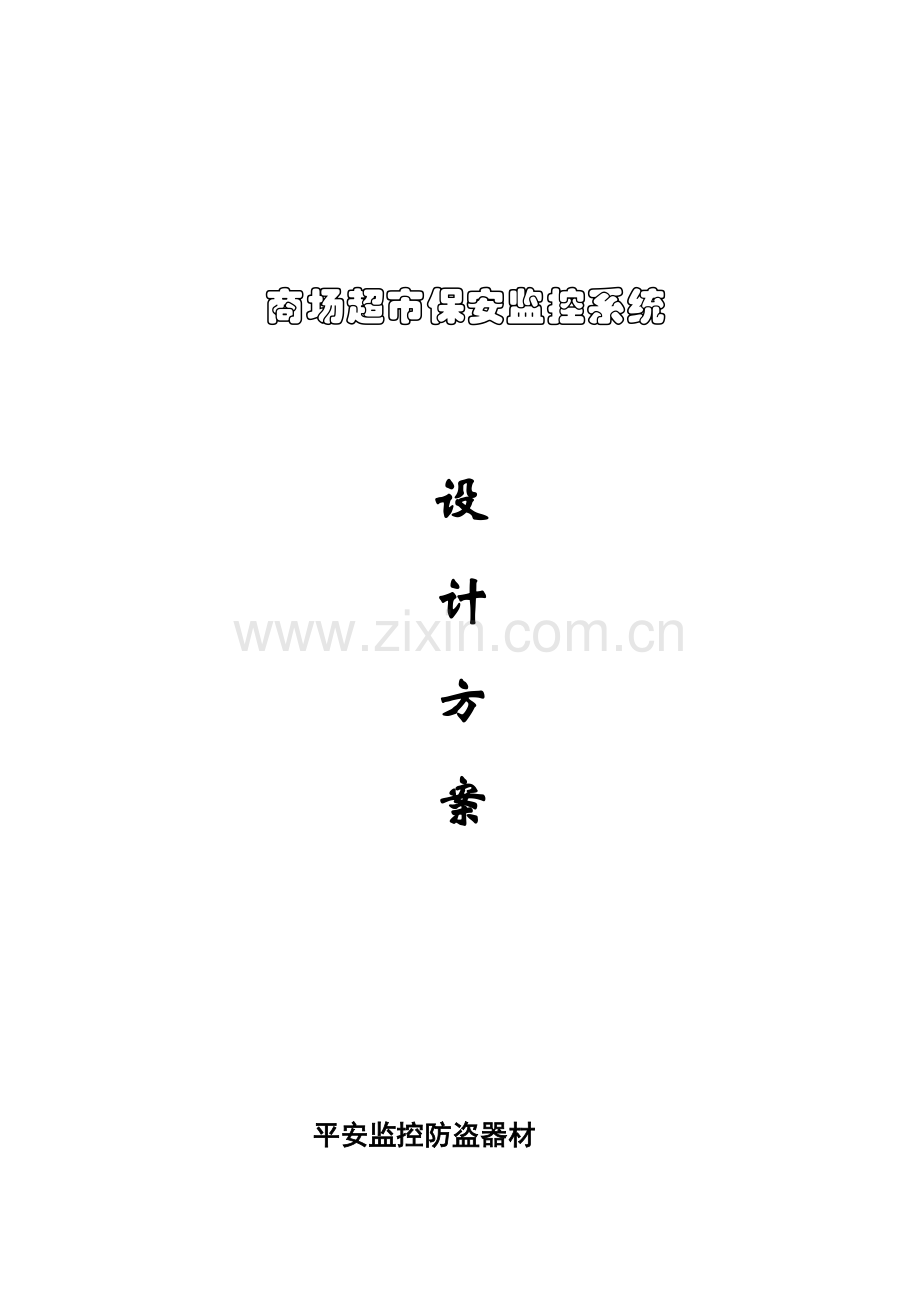

商场超市保安监控系统设计方案模板.doc

商场超市保安监控系统 设 计 方 案 平安监控防盗器材目 录一、概述3二、设计方案依据和指导思想3三、电视监控系统总体功效概述4四、器材选型7五、闭路监视系统技术指标8六、设备清单及报价8七、管线敷设方案8八、建设工期及售后服务8（一）建设工期.8（二）工程管理.9（三）培训.11（四）服务.11 一、概述： 大型商场超市人员流动比较频繁，商家为了方便用户购置，通常全部采取开放式柜台，用户能够自由选购商品。这种方法无疑会给用户带来了极大方便，而且售货员和用户之间更轻易沟通，但随之而来是，这也给犯罪分子提供了可成之机，单靠以往人防已远远不能满足要求，尤其在商场下班以后，商场内大量商品更是犯罪分子关键攻击目标。所以，利用现代高科技技术手段，组成全方位防范系统是十分必需。在商场内安装闭路电视监控系统，不仅能够看到用户购物情况，还能够提早发觉犯罪分子，并可打开录像机进行录像，以作为证据，对那些有不良企图大家也起到一定威慑作用。尤其在收银台上方装一部摄像机，不仅能够观察用户付款情况，还能够监督收款人员工作情况，杜绝财务上面漏洞。闭路监控系统要尽可能能够覆盖整个商场，商场内全部些人员活动情况全部可尽收眼底。摄像机尽可能用彩色，以提供很好画面质量，外观最好选择半球型防护罩，这么不仅含有隐蔽性，美观大方，又不破坏商场内整体布局。二、设计方案依据和指导思想 1、 设计依据：甲方对工程具体要求GA/T75-94 安全防范工程程序和要求GA/T74-94 安全防范系统通用图形符号GB50198-94 民用闭路监控电视系统工程设计规范GA/T 70-94 电视监控工程费用概预算编制措施GB12663-90 防盗报警控制器通用技术条件2、设计指导思想 性能、功效优异 设备选型要确保技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备均采取现在领先技术和生产工艺制造。 操作简单实用实施人防、技防相结合，采取高科技手段，进行智能化设计，尽可能降低系统操作复杂性。 外观效果美观 前端装置安装均考虑安全性、隐蔽性及美观性。三、电视监控系统总体功效概述依据前端安装监控点具体情况，可灵活组合控制室内设备。如前端没有云台和变焦镜头，能够不加矩阵主机，而用切换器或分割器即可。彩色定焦镜头摄像机安装在商场购物收银结算台及出入口上方，对商场内用户进出及购物结算情况进行定位监视，同时可实时监视收银职员作。彩色16倍变焦镜头一体化摄像机安装在商场商品货架区域上方，对商场自助购物情况进行全方位动态实时监视。 主控室器材关键包含16路4出带报警模块主控音视频矩阵控制器、高分辨率彩色双功十六画面分割处理器、专业多功效长时间（二十四小时）录像机、专业级14寸彩色监视器、屏幕墙、控制台、和作为十六画面同时监看和录像回放34“彩色电视机。系统矩阵主控制器能对系统内各监视点图像进行自由切换，并显示在任意彩色监视器上，还能任意控制系统内变焦镜头摄像机、云台多种动作。内置报警模块还能够在报警探测器信号触发下进行联动，实现强制切换视频图像、触发录像机录像、警号鸣叫等功效。画面分割处理器能将16个监视点图像信号以画面合成方法同时显示在一台彩色电视机屏幕上，并能将合成信号用长延时录像机进行录像存档。 分控配置 系统设置1台分控计算机，配合外置分控器及分控软件，由首长用户（商场经理）进行操作和使用。它是经过多媒体计算机来实现全部监视控制功效，并能将拍摄画面实时显示在计算机显示器上。计算机能够由用户自行提供，现在市场上多媒体机型均可使用。 系统配置图四、器材选型 控制器：音视频矩阵主控制器及多媒体分控器、分控软件均选择SECUPRO出品SP8016-8型矩阵切换控制器及其配套产品，带有8路输出字符叠加、报警联动、自动切换等功效。 解码器：开发生产，含有15种功效，可脱机自测状态，采取插拔式解码板结构，安装维护简单，性能优良。 摄像机：定焦摄像机采取 ANBO系列彩色摄像机，线数420TVL，照度为1LUX/F1.2，含有逆光赔偿、电子快门等功效。和其配套镜头、云台、防护罩均选择进口及国产优质产品。变焦摄像机采取ANBO ANB-2200 二十二倍一体化摄像机，线数470TVL，照度为1LUX/F1.2，含有逆光赔偿、电子快门、自动聚焦等功效，电动变倍范围为3.9-79.2mm，安装简易，图像质量优良。 画面处理器：采取美国产MV-96E彩色十六画面分割处理器，全双工数字化实时处理，带16路环接输出，录像回放可任意选择模式，自动增益，自动PAL/NTSC系统切换，时间日期等字符叠加，具掉电保护功效。 监视器：选择ANBO14”彩色专业监视器，水平分辨率可达550TVL，带有音频输入和输出。 电动云台：室内云台选择 TD 出品TD-537K型室内全球型云台，此云台可内置一体化摄像机。延时录像机：选择日本产三菱二十四小时长延时录像机，性价比高，录像回放画面质量好，采取汉字菜单提醒操作，含有报警联动录像功效。 屏幕墙及控制台：采取专业厂家定制生产监控外围设备，外形美观大方，设计精良，符合人体工程学，使监控操作得心应手。同时也降低系统故障发生。 五、闭路监视系统技术指标 (详见附页)六、设备清单及报价 (详见附页) 七、管线敷设方案1、电视监控报警工程管线敷设采取明敷钢管和架空线缆，用连接器件替换导线接头；2、为预防火灾和保护管内线缆，本设计配线管均选择薄壁金属管，电源线均选择阻燃线缆，做到低烟无毒，每个回路导线对地绝缘阻值大于20 MW。3、系统含有良好抗雷电干扰特征，并有良好接地，中控室设专用接地干线，和防雷地线距离大于5米，接地干线采取铜芯电缆，接地电阻小于4W。4、因为安防报警工程所需线型较多，功效各不相同，所以，应严格按图施工，施工过程中如需更改，必需经设计人员和甲方相关人员同意，并填写更改任务单方可进行；5、管线施工图和具体施工技术要求将在技术方案确定后，由甲方和企业联合设计出图和编写。八、建设工期及售后服务（一）建设工期1全部设计文件和施工图在签约后20日前交付。2设备订货周期是2周时间。3工程周期为提供施工现场后1个月（能够和其它工作同时进行）。（二）工程管理为确保监控报警系统工程顺利进行,确保施工质量，并依据甲方特点和特殊性而制订以下工程管理规则。1、施工前准备（1）、协议签署后，甲方和企业双方派出项目责任人，共同协商制订施工人员守则、施工要求标准性文件，一经确定，照章实施。（2）、施工前我企业将组织全体工作人员学习施工人员守则，施工要求等文件，对工程所需人员组建实施严格把关，要求工作表现好，技术水平高。在此基础上明确工程组织领导关系、权利和责任，确定各项目责任人名单，方便在组织上确保工程进度和质量。根据我们做工程项目标经验，通常需要确定以下岗位人员：工程总责任人 1人工程监察 1人施工图纸设计2人系统调试4人管线敷设及前端设备安装待定控制柜及总控室设备安装人施工过程质量检验2人机感人员3人2、设备及材料为确保工程质量，对工程中所需设备和材料必需实施严格把关。选择质量可靠、性能良好设备和施工材料、严格按协议进货；关键设备全部采取进口设备。工程材料考虑到经久耐用和屏蔽效果，敷设管材采取镀锌钢管，线材采取中国名牌产品并直接从生产厂家进货。3、施工过程管理依据甲方情况，施工前办理好对应手续安排施工进度，分配施工任务，加强随工检验，在施工过程中采取以下方法：（1）、加强施工队伍管理，在整个施工过程中，施工人员实施统一作息时间，统一食宿并要求其在施工中不得擅离职守。（2）、施工过程中，严格根据预先设计施工图纸、制订规范，进行施工，明确要求不准私自更改任何设计要求。（3）、总结经验，确保工程进度和质量。施工过程中天天晚上要组织职员对当日施工情况进行汇报总结，立即发觉问题，提出处理问题方案；明确第二天任务和要求，为第二天工程顺利进行做好准备工作，认真组织填施工统计。（4）、随工进行质量检验是确保整体工程质量关键。工程一开始就指定含有多年施工经验工程师负责质量检验，严把质量关。管线敷设过程中注意所敷管线，接线盒安全接地等要求。在进行管内穿线过程中，穿线前后全部要用仪器进行测量检验。确保质量可靠，万无一失。（5）、施工过程随时接收甲方单位人员监督和检验指导，立即征求意见，改善工作，提升工程质量，直至达成优质工程要求。4、施工完成后质量检验和验收施工完成后，双方派出相关人员进行全方面质量检验，进行系统总验收。完全达成双方签署协议要求后，进行工程总移交。如有不达成要求地方，一定返工，直抵达成要求为止。（三）培训 我们企业对培训很重视，因为一个电视监控报警系统完成及使用好和坏，对使用人员培训是很关键一个原因。我们企业在工程实施过程中，就安排人员进行培训教材编写工作，工程完工后，然后请有教学经验并参与工程实施工程师亲自讲课，确保教学质量，教好学会，使参与培训人员能够达成再培训她人能力。 （四）服务 1、服务期限 设备质量确保期12个月（自设备发货之日起计算），整个系统无偿保修十二个月（自系统验收之日起计算），在保修期内我企业每3个月回访用户一次并进行保养和维护，在保修期结束前，我企业根据通例对整个系统进行一次根本保养和维护。在保修期满后二年内以最优惠价格供给维持设备正常运转所必需附件、备件、工具和消耗品等，终生维护。 2、服务方法 如系统出现问题，甲方能够经过电话、传真、E-MAIL等通讯手段通知我企业，讲清问题现象，我们回复时间是2小时，经过电话、传真、E-MAIL等通讯手段处理问题；若仍不能处理问题，我企业人员在48小时内赶到现场处理问题。我企业准备一定数量备件，以备立即更换。
