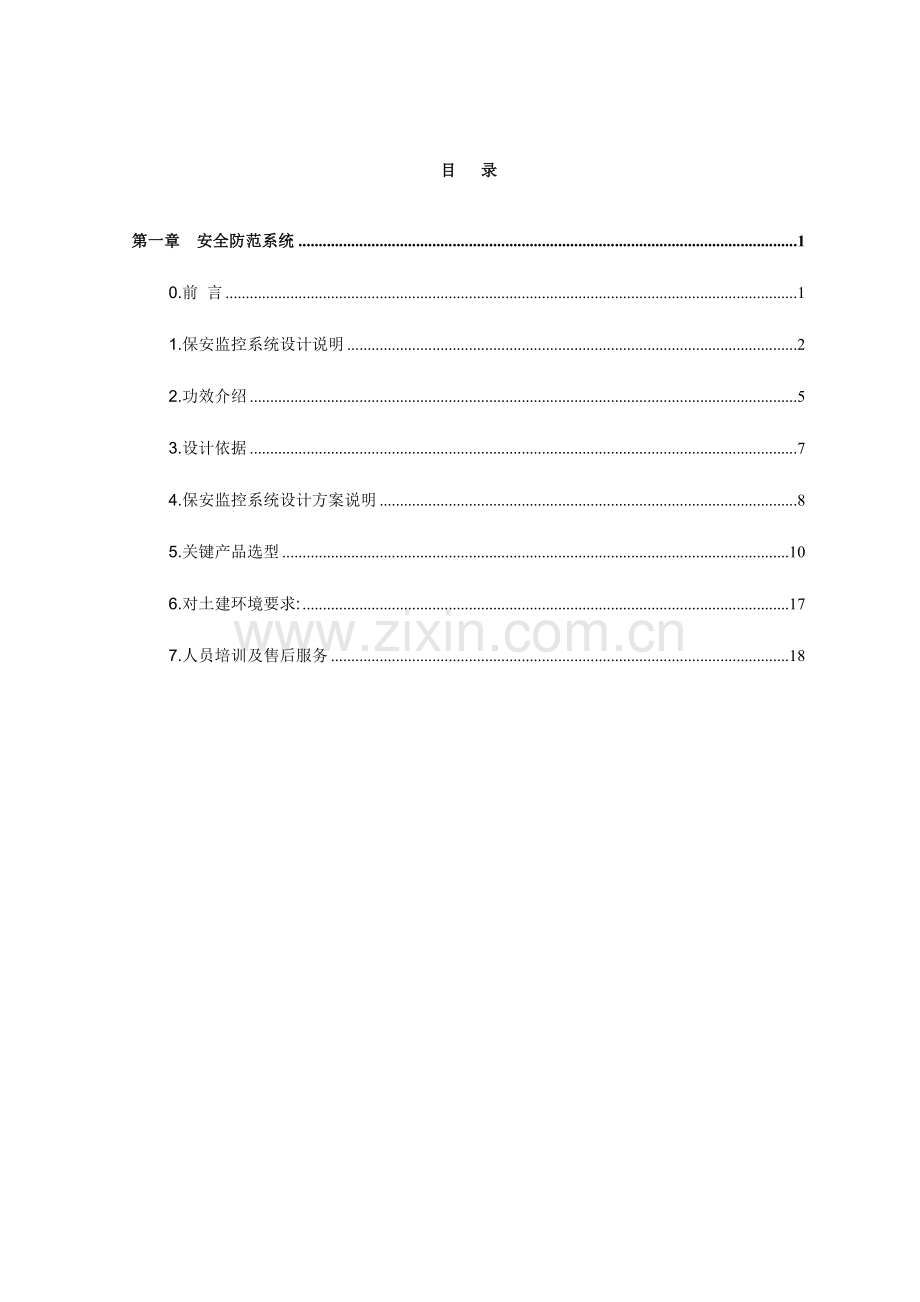

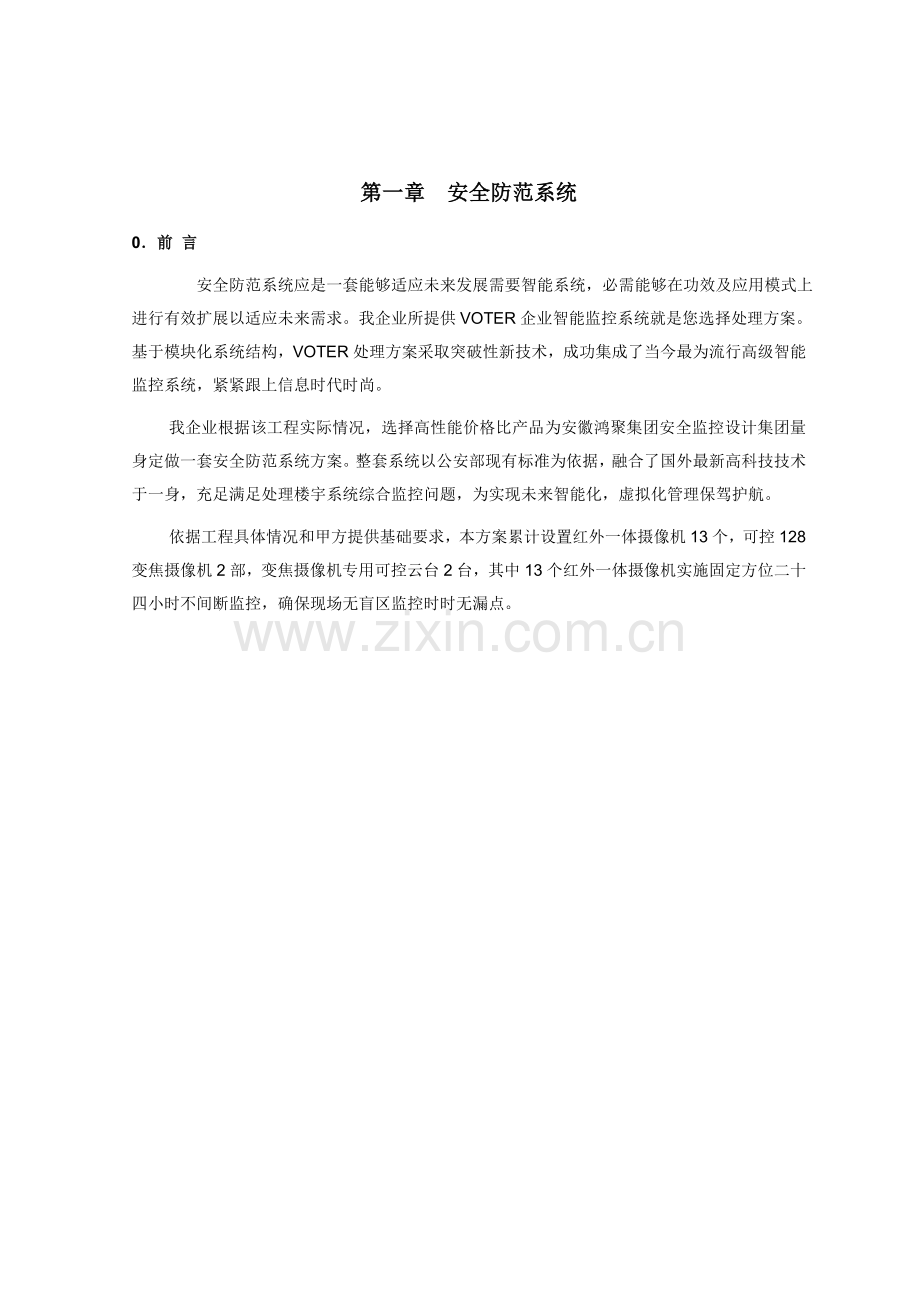

目 录第一章 安全防范系统10.前 言11.保安监控系统设计说明22.功效介绍53.设计依据74.保安监控系统设计方案说明85.关键产品选型106.对土建环境要求:177.人员培训及售后服务18 第一章 安全防范系统0前 言 安全防范系统应是一套能够适应未来发展需要智能系统，必需能够在功效及应用模式上进行有效扩展以适应未来需求。我企业所提供VOTER企业智能监控系统就是您选择处理方案。基于模块化系统结构，VOTER处理方案采取突破性新技术，成功集成了当今最为流行高级智能监控系统，紧紧跟上信息时代时尚。我企业根据该工程实际情况，选择高性能价格比产品为安徽鸿聚集团安全监控设计集团量身定做一套安全防范系统方案。整套系统以公安部现有标准为依据，融合了国外最新高科技技术于一身，充足满足处理楼宇系统综合监控问题，为实现未来智能化，虚拟化管理保驾护航。依据工程具体情况和甲方提供基础要求，本方案累计设置红外一体摄像机13个，可控128变焦摄像机2部，变焦摄像机专用可控云台2台，其中13个红外一体摄像机实施固定方位二十四小时不间断监控，确保现场无盲区监控时时无漏点。1. 保安监控系统设计说明为了切实保障大楼内人身、财产安全、有必需设置一套完善保安监控系统对现场内及外围进行全方位监视。这套系统关键由闭路电视监控系统、防盗报警系统、巡更系统、这三项既各自独立又相互联络子系统组成。保安监控系统经过全矩阵切换式中央控制主机，其它各系统控制主机，多种摄像机、监视器等设备组成一个立体监控网，对场地实施分区、时时关键部位全天候监控。关键能够实现以下系统功效：1) 对监控现场及周围环境动态改变进行实时监测，以达成立即发觉和消除不安全隐患目标，并经过在出现危险情况时实时录像，来为消除危害后处罚犯罪提供有力证据。2) 经过控制主机时间程序操作，对监控现场部分区域部位实施动态监控，可降低设备无须要运行，亦可达成节省硬盘空间目标。3) 提供防范性保养，经过自动累积设备运行时间来开列保养清单，对可能发生设备问题做出事先维修。4) 提升鸿聚集团对监控现场管理效率，节省人力和时间。1.1设计标准u 系统选型高起点： 技术优异性：选择中国、国际最新专业厂家产品 系统高可靠性：系统硬件和软件均采取技术成熟产品 技术支持能力强：承建单位技术实力强，服务完善u 建设时间短：在较短时间内完成系统安装调试u 合理性:这是系统设计基础标准,关键考虑在现场和外界相通出入口，外围，人员流动大区域等关键场所安装摄像机。努力争取做到无死角又不浪费摄像机，使系统设计合理并达成最优。u 实用性:从性能价格比角度考虑，系统关键部分全方面采取中国、外著名厂家产品,中国较完善技术能够采取国产或台湾品牌。确保了整个系统可靠性。同时兼顾到功效完善和操作简单化要求,使本系统达成处理意外情况时反应快速,正确,提升了保安工作效率。u 模块化设计：本套矩阵系统模块化设计便于未来系统升级和扩展,即使在未来扩展时,也不需要替换现有设备,而只需软件升级或添加硬件,从而确保了系统延续性。1.2 设计构思1.2.1 系统开发背景当今社会是信息社会，伴随生产力飞速蓬勃发展，带动了大批办公楼建设，内部保安环境要求也越来越高，以满足不一样功效需要。假如保安系统出现问题，肯定影响整个楼区服务体制运行，影响正常工作；尤其是当发生严重事故时，会造成多种不安全原因。所以，为了确保大楼监控系统安全可靠工作，对各楼层保安分系统进行联网智能监控、集中维护和有机管理是极其必需。1.2.2 本系统实现关键功效及实现等级a. 保安监控系统实现关键功效：(1)和报警分系统联网,发生报警触发录像，用于取证。(2)在中控室能够切换看到全部图像。 图像无显著波动 视频输入电平：1VP-P全电视信号 视频输入阻抗：75欧姆 视频输出阻抗：75欧姆 视频输出电平：1VP-P全电视(3)系统设有时间、日期、地点、摄像机编号提醒，可在录像带上做标识，便于分析和处理。(4)系统可任意选择某个指定摄像区域，便于关键监视或在某个范围内对多个摄像机区域做自动巡回显示。(5)含有视频打印照片功效:未来能够配有视频打印机，可立即获取需要图像。(6)矩阵系统含有分组同时切换功效,可将系统全部或部分摄像机分为若干个组,每组摄像机图像能够同时切换到一组监示器上。(7)在配置系统时,能够决定每个使用者有权进入系统哪个部分:使用者可观看哪些摄像机;又能控制哪些摄像机;使用者能够用自己键盘手动操作哪些继电器(连结到外围),操作哪些VCR和多画面分割器.2. 功效介绍2.1 安全和监控系统介绍安全和监控系统图 安全和监控系统作为智能办公楼来讲是必不可少部分，是确保办公楼内人身和财产安全关键手段。智能建筑物管理系统应能够综合一元化地实现对办公楼内保安系统集成管理、报警处理和联动控制。 安徽鸿聚集团安全防范系统由闭路电视监视系统（以下简称CCTV系统），未来系统升级，能够连接报警、巡更等系统，同时可对消防系统进行二次监控（安全和监控系统图）。2.2 CCTV系统 其关键要求是辅助报警、巡更系统对于办公楼内现场实况进行实时监视。通常情况下多台电视摄像机监视楼内公共场所、关键出入口处等处人员活动情况，当保安系统发生报警时，会联动摄像机开启，并将该报警点所监视区域画面切换到主监视器或屏幕墙上，而且同时开启录像机统计现场实况。 以下简称CCTV系统 是一个计算机控制图像矩阵交换系统，利用CCTV系统控制台，操作人员能够选择多种摄像机，将其图像显示在所用图像监视器上。假如摄像机镜头含有推拉、转动等遥控功效(PTZ)，操作人员能够经过操纵杆或控制台上其它按键遥控摄像机。录像机、图像分割器及图像处理设备均可接入本系统并经过闭路电视控制台遥控。 CCTV系统能够自动地管理外部报警信号，也能够由选定监视器依据程序进行显示。系统能够监视摄像机图像信号电平，假如摄像机出现故障，CCTV系统会立即做出报警反应并统计下故障。 CCTV系统外围设备，能够经过系统辅助通讯接口进行联动控制。比如广播系统等全部能够直接由CCTV系统控制台控制，本系统设计使得它能够适应多种场所应用，包含和智能保安系统联网完成联锁联动，或和其它部分系统(防火系统)联网。3. 设计依据3.1设计标准 中国国家标准民用闭路监视电视系统工程技术规范GB50198-94。 中国国家标准工业企业通信设计规范。 中国安全行业标准安全防范工程程序和要求GA/T 75-94. GA/T74-94 安全防范系统通用图形符号 GB/T16676-1996 银行营业场所安全防范工程设计规范 北京市公共安全防范工程管理要求 上海市公共安全防范工程管理暂行要求 用户对安保监控系统总体要求3.2 数据起源设计采取数据参考安徽鸿聚集团弱电工程系统设计4.保安监控系统设计方案说明4.1 CCTV监控系统监控点分布 CCTV监控系统关键作用就是经过图像方法立即掌握各关键场所实时情况。和报警系统联网，在发生报警时监视器可自动切换到报警区域，可使您快速观看到报警现场情况，同时触发录像机进行录像，并可将图像清楚地打印出来。4.2 CCTV系统关键组成及作用 CCTV系统关键由前端，后端和传输三大部分组成。4.2.1 前端设备 前端设备关键负责信号采集，关键设备有摄像机、镜头、防护罩、云台、解码器、支架等。 4.2.2后端设备 后端设备作用是对前端已采集到信号进行处理。它关键包含视频信号切换、显示和统计等关键功效。设备关键包含:电脑矩阵控制主机、控制键盘、画面分割器、控制台、视频打印机、录像机等。控制设备及显示统计等后端设备均放在中控室内，在前台用一台监视器连续监控。显示设备是1台19”彩色监视器，统计设备是1台160G长时间时滞录像机，可实现多画面彩色分割，。统计设备全部选择日本SONY、SHARP产品。4.2.3 信号传输 控制范围在1km之内,主机对前端摄像机控制可采取同轴电缆传输方法。也就是在一根电缆中既传输视频信号又传输控制信号。控制范围在3km之内,可采取双绞线，即经过RS485传输信号。在传输距离大于3km时,可采取光纤进行传输,光纤传输只需增加光端收发机即可。依据本系统实际情况，采取同轴电缆传输方法。5关键产品选型：5.1 视频切换主控系统5.1.1 东舜主机介绍东舜改变了业界对矩阵切换/控制系统安装，和编程传统观念。视频采集卡用较低价格集成了大型系统HIGH END功效，所以它适适用于中型系统。这个模块化，结构紧凑中型矩阵切换器,4路100帧（一路音频）；动态分配资源（四路实时）；Enging-K小波压缩算法；网络功效强大。系统特点： 模块化微处理器和紧凑矩阵结构； 容量：168路视频输入，24路视频输出； 提供定速和变速云台和球形摄像机控制； 可加装多协议控制码模块； Windows95/NT4.0TM系统编程； 使用直流备用电源； 经过选装环接面板可得到环接视频输入和输出； 8个可扩充RS232输入，可扩充至32个； 系统模块板全部有LED自检测显示； 屏幕字幕包含视频输入编号、视频输入标题或预置场景、监视器状态、时间和日期和报警标题； 内置视频丢失检测功效； 4096个（预置点）目标标题； 监视器单独巡视/序列； 内置测试彩色条； 64个通用巡视/序列； 35个事件定时器； 64个成组切换； 1024个自动报警调用； 128种报警标题； 5种报警显示模式； 5种报警消除方法； 10张报警联络表； 系统划可分输入、输出和键盘之间通道； 系统优先等级和用户口令。5.1.2 系统部件和辅助设备1) AD2078键盘AD2078键盘系统是功效强大多功效系统键盘，可台式和架式安装，并和全部AD矩阵切换/控制系统兼容，采取敲击键，操作自如，所设键可使用户登录，预设置和选择监视器，调用摄像机或一起调用，全部系统活动包含巡视和报警，皆可由键盘直接控制。键盘可三维旋转操纵杆可单手选择固定或可变速云台或快球，操纵杆也可控制电动透镜变焦。操纵杆顶部按扭可使用户快速将快球180 反转不间断监视正经过快球下方目标。按键可控制电动镜头功效（光圈开闭、焦距远近等）及用户可编程预设定模式和完善配制快球及云台辅助功效，一个锁定键能够使高优先级用户预防其它用户控制锁定摄像机。2) “TE-0040”图形管理软件“TE-0040”图形系统管理机为用户提供一良好界面，用于CCTV矩阵切换系统所监管区域活动情况并进行报警。该系统可让用户确定监管区域平面图形以供观察，并提供能指明该区域关键保安方法平面分布图。任何在系统内已确定保安区域平面图全部可手动调出方便于观察和控制，同时亦可在警报发生时自动被调出显示于屏幕。“王者之剑”图形系统管理亦能够为出入通道控制系统和其它 CCTV隶属设备，如 Quads VCR等，和单一工作站内其它设备提供完善控制功效。协同工作时能加强系统管理和控制。本系统不能替换矩阵切换系统保安配置和编程能力，但能提供一个简单、可增强系统控制功效用户界面。特征： 全汉字界面 对单一工作站之中 CCTV、出入口控制、内部通讯、报警等进行综合全方面控制 经过键盘、鼠标器和触摸屏实现控制 完善 CAD程序供用于自行绘制楼层 平面布局及环境地形图 配有用于摄像机、监视器、云台、门、灯光、画面分割器及 VCR等控制图形库 自动晌应报警生成报警区域平面图，并取出对应视频信号 报警事件登记和汇报 实时视频图像显示 工作于Windows高分辨率(1024 *768)方法 操作者口令进入和访问优先级划分。 矩阵切换器控制-最大可达成九个系统(要求装备串行口扩展板 DigBoard) 摄像机控制-最多可控多达1024个用于每个AD2050矩阵系统摄像机。 监视器控制-最多可为AD2050矩阵系统控制128台监视器。 操作口令-超出1024个 等级分配-16个等级控制，优先权和报警接收分配至操作口令内。 地形图-可控7200幅。 地形图等级-无数目限制 地形图内目标-可控255个 地形图内标识(图标)数量-256个警报处理：自动报警调用-多个用户可选择警报方法，能依据报警触点动作，自动调出报警区域图形资料并产生音响和调用报警区域图像。报警优先级-定义了十六种优先级报警图形，能够应付多个警报事件同时发生情况。另外有十六个接收和移交等级可定义，所以能限制操作者控制范围。警卫指示-依据警报类型，显示用户定义240字符信息，以通知警卫人员采取指定行动，并有64字符提醒信息。报警声音-有间断报警声，用于每种警报情况，如使用和 Windows兼容之声频卡时，用户可自行设定每种报警图形报警声音。事件报警登记和汇报：诸如系统开启退出、操作者开关、报警、操作者对报警处理、门出入口使用等活动情况全部被登记入数据库。而汇报则是依据日期时间、操作者、报警控制点或指定事件对数据进行搜索查询而使复查或打印输出工作愈加简单。按键报警声音：能够为按键、地形图和特定报警类型确定特定声音信号，为此要求加装一块和 Windows兼容声频卡。使用音断报警声则无需声频卡。可存贮到磁盘实时屏幕显示在VGA显示器上显示实时视频信号许可单个监视器进行观察和控制，视频能以窗口或全屏、“冻结”方法显示，并可贮存到磁盘或从磁盘取出观察。要求加装和 WINDOW兼容视频捕捉卡。完善辅助设计程序(CAD)：CAD可让用户设计需要监管区域平面图形。一个图像库能提供保安方法图像说明， 如摄像机、云台变焦镜头、报警点、门控制等等让用户选择和设置。点阵图形输入功效可使用在AUTDCAD或类似程序内设好平面位置图形。简单系统设置和操作：用户菜单能够对“王者之剑”系统进行快速简单设置。直观性、图像标识、地图和“热键”均可使系统操作和控制简化，最大程序降低了操作者训练时间。备选RS-232控制模块驱动程序：备选RS-232软件模块驱动程序是用以绘通道控制系统(Access Control System)、内部通讯系统、灯光系统和其它CCTV隶属设备，如四画分割器、VCR、数字图像处理器等， 由“王者之剑”工作站提供完善系统控制。5.2 其它监控器材5.2.1 一体化摄像机选择日本松下SONY芯片彩色摄像机，其关键特征： 1/3”彩色CCD图像传感器, 含有752(水平)582(垂直)像素。 含有330电视线水平清楚度。 50分贝信噪比, 使得画面清楚自然。 最低景物照度为0.4Lux(F0.75)。 高级数字式自动跟踪白色平衡功效(ATW)。 自动背景光赔偿功效(BLC)。 屏幕菜单设定。 内置字符发生器，最多达16 个字符。 单缆遥控功效。 电子快门：1/501/10,000 秒。5.2.2视频多工器 系统控制卡选择现在最优异数字式WJFS-116十六画面处理器。该系统技术优异，可靠性好，多种组合控制方便灵活， 尤其适合于控制中小型系统。主机带有和计算机通讯RS-232或RS485接口，可提供多个编程功效，单台可控制多达16个现场摄像机, 并采取单一同轴电缆方法连接,使走线、施工和维护显得十分便利。该其关键特点以下:l 摄像机切换:能够实现可编程次序开关控制, 编程内容为: 次序、连续时间等。即经过键盘可把前端任一摄像机视频信号切换到任一监视器上, 可任意编制绝对时序、相对时序, 切换时间可调, 可预先编制多个时序储存起来, 采取自动或手动方法触发时序运行。l 字符显示:内置字符发生器。可显示摄像机逻辑编号、监视器编号和运行中可能出现时序运行标识、错误编号和报警编号等。l 可显示系统运行时间、日期。l 字符位置、亮度可调。l 多个报警功效：FS116有多个报警方法配合多画面输出，点监视输出和统计输出。1、 报警提醒输出方法 （多画面监视输出）：当收到报警信号时，“ALARM”字样就会显示在对应画面上。2、 报警忽略方法 （点监视输出）：屏幕无任何改变，只是将报警存放在FS116内部存放器中。3、 报警点方法 （点监视输出）：显示报警通道和“ALARM”字样。当接到另一报警时，FS116只显示最终一次报警通道图象。4、 报警优先统计和摄像机切换方法（统计输出）。 l 含有报警器及多种传感器系统接口, 可和报警控制主机联动运行。 在报警期间可使用快速扫描功效实现多路摄像机间切换。当有报警信号时, 可自动切换图像或开启时序运行。l 可实现多位控制。l 数据经单一同轴电缆传输。l 联动录像5.2.3 JQ1707RA选择松下AG-6124延时录像机，其性能及规格以下：l 高速回应机械结构。l 事件录像功效，报警检索功效。l 内置时间发生器。l 3、6、12、二十四小时统计可选。l 尺寸：270120344.5mm。5.2.4 彩色监视器选择专业型19监视器。5.2.5 全方位云台选择JQ1707RA7全球室内外全方位云台，带支架、带解码器云台，其性能及规格以下:l 旋转角度10340度可调。l 水平旋转速度：5.8度/秒。l 垂直旋转速度：3.3度/秒。l 尺寸：163252226mm6. 对土建环境要求:a. 土建和环境要求为：1) 在侧装情况下，设备要安装在结构墙上。顶装时，设备需一定空间（天花和吊顶间）1m，旁边需要检修口。2) 环境照度需达成一定水平（通常大于60LUX）。3) 管线和设备应远离其它需220交流供电设备或线路（到少应大于30cm）。4) 需要一定建筑空间，室内设备距地面2.5-5M,室外设备应距地面3.5-10M（不行低于3.5M）。5) 摄像机监视范围内应避免强光直射，而且避免逆光安装。6) 监控室设置在环境噪声较小场所。7) 监控室使用面积应依据设备数量确定，为12-50平方米。8) 监控室地面应光滑，平整，不起尘。门宽度不应小于0.9M,高度不应小于2.1M.9) 监控室室内温度应为16-30度,相对湿度40%。b.线缆敷设简明说明1) 电缆弯曲半径应大于电缆直径15倍。2) 电源线和信号线、控制线分开敷设。3) 电缆长度逐盘查对,无电缆接续。4) 墙壁电缆敷设,采取卡子方法。墙壁电缆沿墙角转弯时,应在墙角处设转角墙担。电缆卡子间距在水平路径上宜为0.6m,在垂直路径上宜为1m。5) 敷设管道线之前,管孔内预设一根镀锌铁线。6) 穿放电缆时宜涂抹黄油或滑石粉。7) 进入管孔电缆应保持平直,并采取防潮、防腐蚀、防鼠等方法。7.人员培训及售后服务A.人员培训我企业将提供专门保安系统工程设计及技术相关培训课程, 这一服务是用来确保整个系统含有长远性及高质量。企业将根据工程项目标进展提供工地现场培训和专门培训。现场培训: 配合现场情况, 安排贵方人员在系统安装、测试和验收过程中, 进行相关技术培训, 目标使用户技术人员对整个系统技术规范和安装取得充足了解。 培训人数: 1-2 名 培训所需费用: 无偿 专门培训: 根据工程进展情况, 我企业将为相关人员提供专门培训,培训内容为监控系统使用和日常维护和常见技术规范, 具体培训时间表将由双方确定时间和地点。B.企业售后服务体系1)售后服务主导思想 坚持质量第一，用户至上精神，维护本企业声誉，确保工程项目 及产品售后服务发挥其应有效能。2)售后服务范围a) 为用户提供产品使用维护说明书，依据协议要求提供维修备用附件工具。b) 为用户培训操作、维护人员，介绍工程项目及产品性能及使用维护知识，使其掌握正确使用操作方法。c) 对工程项目及产品在质量确保期内为用户提供三包服务。对用户因超期或使用不妥造成非正常损坏，提供有偿服务。d) 建立质量信息搜集、反馈渠道，立即掌握工程项目及产品使用过程中质量情况。3)实施措施3.1归口部门报警工程、闭路电视监控工程及产品由企业统一售后服务网负责。使用过程售后服务工作中问题由企业质量师及主管副总经理进行协调处理。3.2 实施细则3.2.1.工程项目及产品自验收交付使用之日起保修期为十二个月。3.2.2.收到用户来电来信，48小时内上门服务，大故障二十四小时内排除。3.2.3.超出保修期限，酌情收取维修工本费。3.2.4.维修用产品、零部件，未经验收合格不准用于维修。3.2.5.维修人员未经培训考评合格不准上岗。3.3.纪律 本企业维修人员在进行售后服务时必需做到立即、快速、认真负责、热情诚恳、周到细致、遵守纪律、不谋私利，实施违纪举报制。4)质量信息反馈内容及步骤4.1. 用户填写信息反馈表，定时向企业质量师反馈；维修员填写维护信息表，维修后二十四小时内向企业质量师反馈。反馈内容通常为：故障发生时间、累积时间、故障部位、故障现象、故障原因、排除方法。4.2. 质量师依据信息反馈表作统计分析，列出应改善质量问题，并向相关部门反馈。4.3.被反馈相关部门依据质量师意见，提出有效改善方法反馈质量师。5）企业售后服务网各项规章制度5.1.内修班职责：损坏设备、产品、器材维修、送修、保养维修仪器。5.2.分站职责：负责工程及产品交付后维修，维护巡查。定时上门访问用户。5.3.抢修职责：重大故障抢修、疑难故障分析研究。附报价:监控系统配置单:序号品名型号说明品牌单位单价数量金额1一体化摄像机VT-ZD22IR22倍彩色转黑白（感应红外）一体化摄像机 镜头3.985.8mm1/4Sony Super HAD CCD 420TV 0.1LUX，转黑白0.01自动聚焦, OSD英文菜单。VOTER台2云台JQ1707RA7全球室内外全方位云台，带支架、带解码器JEC套3云台专用电源AC24V2A交流24VmA 国产只4红外一体机VT-24381/4SHARP 420线 0Lux ,3.6mm镜头，红外距离25米VOTER台5专用支架SN-501A云台专用支架国产个6电源DC12V1A直流1000mA国产个7摄像机支架SN-502ASANNCE个8视频采集卡TE-00404路100帧（一路音频）；动态分配资源（四路实时）；Enging-K小波压缩算法；网络功效强大东舜块9视频Q9头 国产个10主机视频用机CORE1.6 160 1G 256MB 19液显国产台11电源线RVV2*0.5米12视频线SYV75-3-1米13码转换器RS232-485佶达个14辅材PVC管.管卡.螺钉等批15累计
