复杂视频监控系统及工业控制网络-工程实践训练.docx

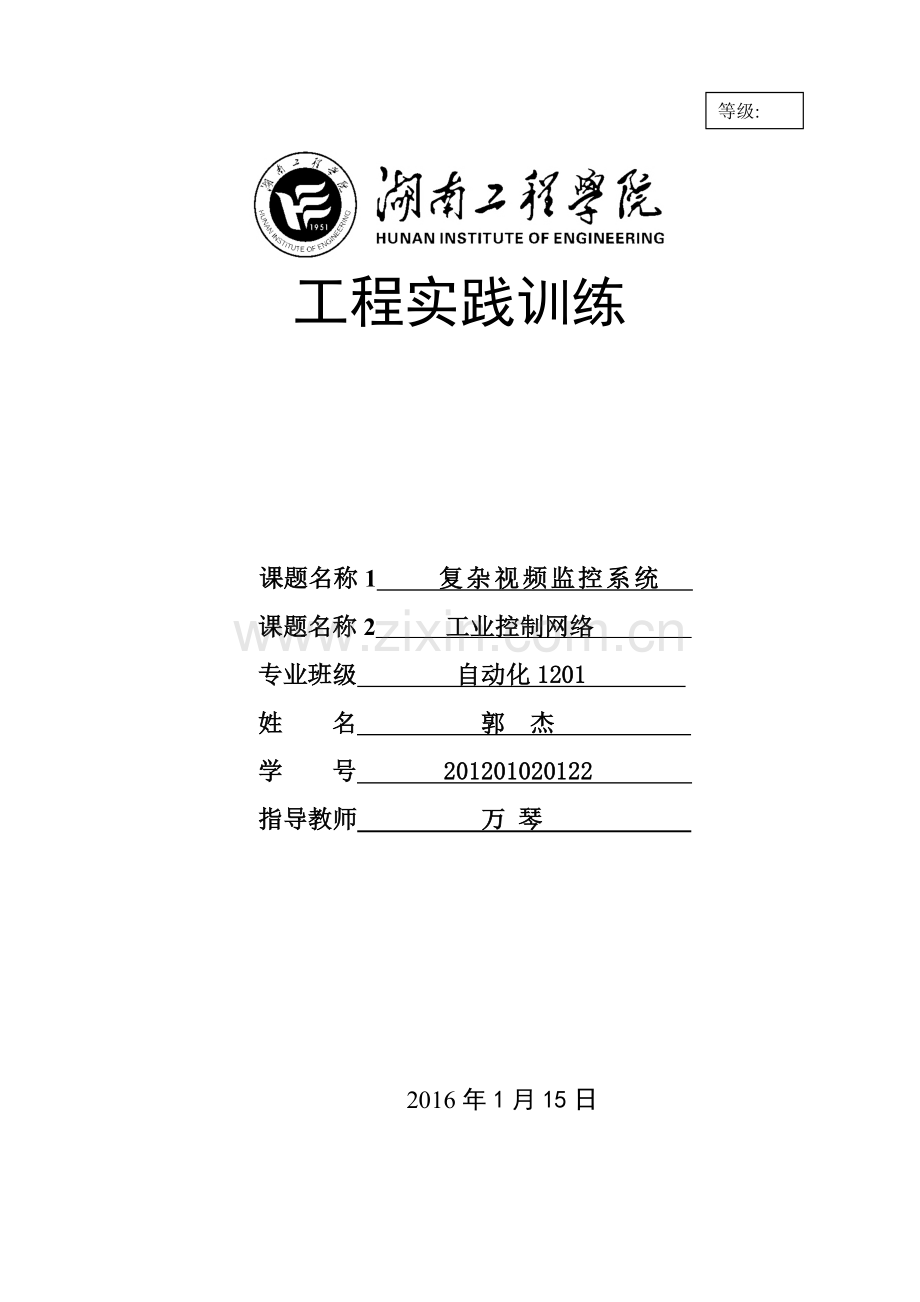

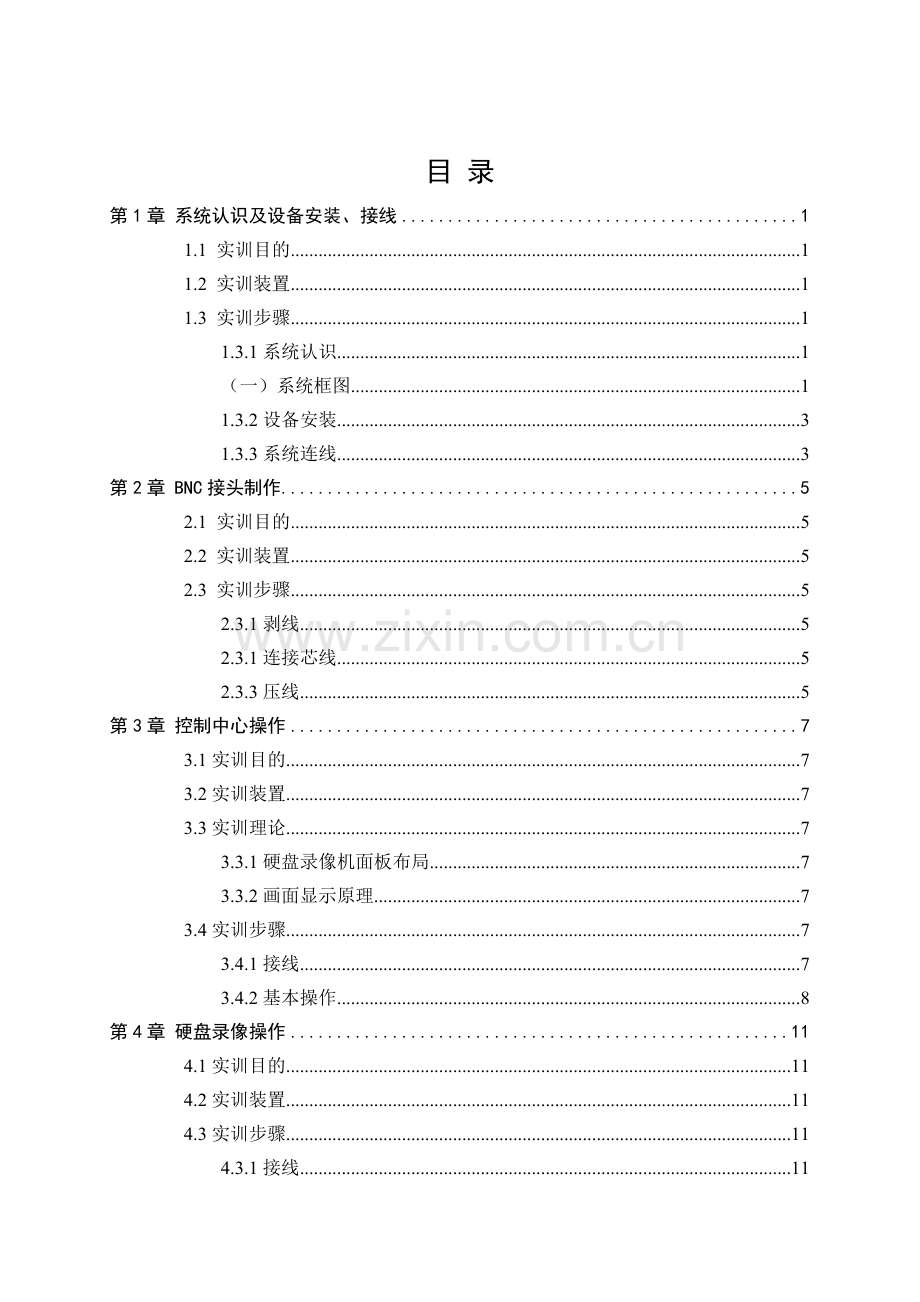

等级:工程实践训练课题名称1 复杂视频监控系统 课题名称2 工业控制网络 专业班级 自动化1201 姓 名 郭 杰 学 号 201201020122 指导教师 万 琴 2016年1月15日目 录第1章 系统认识及设备安装、接线11.1 实训目的11.2 实训装置11.3 实训步骤11.3.1系统认识1（一）系统框图11.3.2设备安装31.3.3系统连线3第2章 BNC接头制作52.1 实训目的52.2 实训装置52.3 实训步骤52.3.1剥线52.3.1连接芯线52.3.3压线5第3章 控制中心操作73.1实训目的73.2实训装置73.3实训理论73.3.1硬盘录像机面板布局73.3.2画面显示原理73.4实训步骤73.4.1接线73.4.2基本操作8第4章 硬盘录像操作114.1实训目的114.2实训装置114.3实训步骤114.3.1接线114.3.2录像操作114.3.3恢复出厂设置13第5章 系统故障与处理145.1实训目的145.2实训装置145.3实训内容145.4实训步骤145.4.1 地址故障145.4.2 协议故障145.4.3 其他故障15第6章 认识、学会数字化图像监控系统操作166.1 接线166.2 参数设置166.3 IE监视166.4 监控及报警206.5录像查询206.6录像播放21第7章 实验调试22第8章 总结23第1章 系统认识及设备安装、接线1.1 实训目的认识系统及设备安装、接线。1.2 实训装置1THPBZ-1型 闭路电视监控及周边防范系统实训装置 1套1.3 实训步骤1.3.1系统认识（一）系统框图本实训装置中，主要由一体化摄像机、彩色半球摄像机、彩色枪机摄像机、紧急按钮、红外对射探测器、声光报警器、数字硬盘录像机以及彩色监视器组成。其组成结构框图如下图1-1所示：图1-1 闭路电视监控及周边防范系统实训装置系统框图（二）系统设备认识（1）一体化摄像机采用韩国世林SR-AP250一体化摄像机与亚安YD5409球型云台；SR-AP250的特点如下：影像感测元件：1/4英寸影像感测元件有效像素：510（H）582（V）影像输出：1VP-P/75欧姆，BNC接头水平扫描解晰度：380线同步系统：内同步内置镜头：x22 变焦镜头（3.985.8mm，F1.63.7）信号/杂讯比：大于48dB数字变焦：x10灵敏度：1Lux/F1.6自动电子快门：1/601/10000（NTSC）/1/501/10000（PAL）供电电源：DC12V亚安YD5409球型云台的特点如下：具有内置解码器具有一条自动扫描路线，且扫描边界不可设置，靠限位开关控制其左右边界通讯协议转换功能：YAAN、Pelco-D、Pelco-P、AD/AB、行协、三星及多种波特率通讯旋转角度：水平：0355；垂直：090旋转限位：水平限位可调旋转速度：水平：12/S；垂直：12/S电源：24VAC（-20%10%）、50/60Hz，1.2A（2）彩色半球摄像机采用FC-5028，其主要特点如下：影像感测元件：1/3”索尼彩色HAD CCD有效像素（水平垂直）：NTSC：510492；PAL：500582水平扫描解晰度：420线最低照度：0.8LuxF1.2信号/杂讯比：大于48dB自动电子快门：1/601/10000（NTSC）/1/501/10000（PAL）具有自动增益控制、自动白平衡同步系统：内同步影像输出：1VP-P/75欧姆，BNC接头供应电源：DC12V10%（3）彩色枪机FC-2028，其主要特点如下：影像感测元件：1/3”索尼彩色HAD CCD有效像素（水平垂直）：NTSC：510492；PAL：500582水平扫描解晰度：420线最低照度：0.8LuxF1.2信号/杂讯比：大于48dB自动电子快门：1/601/100000（NTSC）/1/501/110000（PAL）具有自动增益控制、自动白平衡同步系统：内同步影像输出：1VP-P/75欧姆，BNC接头供应电源：DC12V10%（4）报警输入设备有：紧急按钮按钮和红外对射探测器，用于提供报警输入的开关量信号。（5）报警输出设备采用声光报警器，用于提供报警输出的声音、光线报警。（6）控制主机采用大华嵌入式硬盘录像机DH-DVR0404LK，其主要特点如下：主处理器：嵌入式微处理器操作系统：嵌入式Linux操作界面：图形化菜单操作界面视频输入：4路复合视频（PAL/NTSC，）BNC（1.0Vp-p，7.5）视频输出：1路PAL/NTSC（National Television System Committee 全国电视系统委员会），BNC（1.0Vp-p，7.5）复合视频信号1路VGA显示器接口输出视频显示：1，4路画面显示视频标准：PAL（625线，50场/秒），NTSC（525线，60场/秒）系统资源：同时多路录像、同时录像回放、同时网络操作硬盘：内置2个IDE接口，可接4个硬盘电源：220V 50Hz / 110V 60Hz1.3.2设备安装（一） 摄像机安装摄像机通常有壁挂或者掉挂形式，本实训装置采用壁挂的形式。（二）报警设备安装报警输入设备一般安装在报警监控现场，报警输出（声光报警器）设备一般按照需要进行安装。（三）控制中心设备安装控制中心一般包含控制报警联动主机和监控输出设备。硬盘录像机和监视器一般固定到监视控制桌或者监视控制柜中。本实训中采用了硬盘录像机和监视器作为控制中心管理设备。1.3.3系统连线球型云台（一体化摄像机）的线缆连接。球型云台的外部线缆有：解码器电源线（24VAC）、RS485（A、B）、视频线组成，内部线缆有：摄像机电源线（12VDC）、镜头控制线（变焦、聚焦、光圈、公共）视频线。一体化摄像机的线缆有：1变焦、2聚焦、3关键、4公共、5电源地、6正电源。打开球型云台的下半球护罩，并将一体化摄像机固定到球型云台的摄像机挡板上；连接球型云台的视频电缆到一体化摄像机的BNC座上。将球型云台的内部线缆与一体化摄像机的通讯控制电缆连接，如图所示：图1-2 球型云台内部接线图本实训装置的视频电缆由实训台直接连接到监视柜的硬盘录像机上，硬盘录像机的视频电缆输出连接到监视器输出；本实训通讯控制装置接线图下：图1-2 闭路电视监控及周边防范系统实训装置接线图云台的485控制线缆连接到硬盘录像机的485输入端；紧急按钮按钮的公共端和常开触点分别连接到硬盘录像机的地和报警输入1（ALARMIN1）；紧急按钮按红外对射探测器的公共端和常开触点分别连接到硬盘录像机的地和报警输入2（ALARMIN2）；声光报警器将DC12V电源串接硬盘录像机的报警输入出1。第2章 BNC接头制作2.1 实训目的认识、学会BNC接头的制作。2.2 实训装置1BNC接头 2只2SYV75-3-2同轴电缆 若干3小螺丝刀、小刀、电工钳（学校自备） 各1把2.3 实训步骤BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。压接式BNC接头制作步骤如下：2.3.1剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。本实训中采用的同轴电缆SYV75-3-2芯线为多根铜线组成。图2-1 同轴电缆结构图剥线用小刀将同轴电缆外层保护胶皮剥去1.0cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.4cm，使芯线裸露。2.3.1连接芯线BNC接头由BNC本体（带芯线插针）、屏蔽金属套筒、尾巴组成，芯线插针用于连接同轴电缆芯线；一般情况下，芯线插针固定BNC接头本体。把屏蔽金属套筒和尾巴穿入同轴电缆中，将同轴电缆的金属屏蔽网线拧成一股，并穿过BNC本体固定块上的小孔，并将同轴电缆的芯线插入芯线插针尾部的小孔中，使用电烙铁焊接芯线与芯线插针；并使用电烙铁焊接金属屏蔽网线与BNC本体固定块。2.3.3压线使用电工钳将固定块卡紧同轴电缆，将屏蔽金属套筒旋紧BNC本体。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信。第3章 控制中心操作3.1实训目的认识、学会使用硬盘录像机控制球型云台（一体化摄像机）转动及参数设置。3.2实训装置1、THPBZ-1型 闭路电视监控及周边防范系统实训装置 1套3.3实训理论3.3.1硬盘录像机面板布局硬盘录像机的面板布局主要分为：电源开关，录像、回放功能区，数字键区，录像指示区，确定、方向键区，飞梭键区。图3-1 硬盘录像机面板布局图3.3.2画面显示原理嵌入式硬盘录像机的画面显示集成了多画面切割器，能实现实时监控和多画面监控功能。其主要实现的原理如下图所示：图3-2 嵌入式硬盘录像机的画面显示原理图本实训装置中，嵌入式硬盘录像机的画面显示可输出到监视器或者通过网络输出显示。输出到监视器的画面主要由嵌入式硬盘录像中的画面分割器对画面进行1画面或4画面分割，实现多画面监控功能。网络输出主要分为实时监控和多画面监控，其中实时监控对单个通道进行监视。3.4实训步骤3.4.1接线实训装置的线缆连接要连接19芯通讯电缆和视频电缆。其中，视频电缆按照BNC1与BNC1对应、BNC2与BNC2对应、BNC3与BNC3对应连接。注意：本实训装置主要有三个摄像机，且实训屏台上的BNC1、BNC2和BNC3分别对应球型云台（一体化摄像机）、彩色半球摄像机和彩色枪机；监视柜上的BNC1、BNC2和BNC3分别对应硬盘录像机的通道1、通道2和通道3。3.4.2基本操作（一） 通电插上实训平台及监视控制柜的电源线，打开实训平台的漏电保护器，监视控制柜的接线板开关以及硬盘录像机、监视后面板的电源开关。则硬盘录像机电源指示灯亮，硬盘录像机开机。（二） 系统登录在硬盘录像机正常开机后，按硬盘录像机的“Enter”确认键，弹出“登录系统”对话框，并在“登录系统”界面中，选择用户名“888888”，输入密码“888888”；切换到“确定”按钮，按“ENTER”键即可登录系统。图4-3 登录对话框（三）关机关闭时，按住前面板的“POWER”键4秒，停止硬盘录像机的所有工作，方可按下后面板的电源开关，关闭电源。（四）参数设置登录系统后，依次进入“主菜单-系统设置-云台设置”界面，并设置参数：通道：1，协议：PELCOD3，地址：1，波特率：2400，数据位：8，停止位：1，校验：无。选择“保存”按钮，按“ENTER”保存设置的参数，并按“Esc”直到退出参数设置系统。图4-4 云台控制参数设置界面（五）云台控制在画面显示下，直接按数字键“1”将监视器的显示界面切换到球型云台（一体化摄像机）的监控图像。按面板上的“Fn”键，进入“辅助功能”界面，默认选中“云台控制”。按“ENTER”键进入“云台控制”界面，如下图所示：图4-5 云台控制界面1使用前面板的方向键“上、下、左、右”即可控制球型云台（一体化摄像机）进行上、下、左、右转动。使用前面板的慢放或者快进将球型云台（一体化摄像机）的放大倍数增大或者减小。使用“Fn”键进行页面切换，如下图所示：图4-6 云台控制界面2使用“左、右”键切换各个选项，使用“上、下”键可改变“值”的大小。切换到“线扫”按钮，并按下“ENTER”键，即可将摄像机切换到自动扫描转动状态，其限位点为左右限位点。并将“线扫”按钮改为“停止”按钮。选中“停止”按钮，按“ENTER”键，即可退出自动扫描转动状态。在“云台控制”界面下，可通过按键“ESC”退出云台控制界面。第4章 硬盘录像操作4.1实训目的认识、学会使用硬盘录像机基本录像操作。4.2实训装置1、THPBZ-1型 闭路电视监控及周边防范系统实训装置 1套4.3实训步骤4.3.1接线实训装置的线缆连接要连接19芯通讯电缆和视频电缆。其中，视频电缆按照BNC1与BNC1对应、BNC2与BNC2对应、BNC3与BNC3对应连接。插上实训平台及监视控制柜的电源线，打开实训平台的漏电保护器，监视控制柜的接线板开关以及硬盘录像机、监视后面板的电源开关。4.3.2录像操作（一）录像说明硬盘录像机的录像模式分为：自动、手动、关闭三种模式。自动模式是硬盘录像机依据录像条件进行录像，主要用于通道满足定时录像、动态监测和报警等条件后进行录像；手动模式是根据用于手动设置录像或者不录像，当选中“手动”时，通道开始录像；关闭模式则不记录任何录像，主要用于手动关闭通道的录像功能。登录系统后，选择“主菜单”中的“高级选项”，以及“高级选项”中的“录像控制”选项，进入“录像控制”设置界面。可按“Esc”退出。其中登录系统可参考实训四的2.2内容。（二）手动录像登录系统，依次进入“高级选项”、“录像控制”界面，使用“左、右”方向键将录像通道切换到通道1，使用“上、下”方向键切换本路录像的状态（显示“”为开启该项录像功能），使通道1为“手动”状态。切换到“确定”按钮，并按“ENTER”键保存退出“录像控制”界面，即可将该通道1切换到录像状态；按“Esc”键，可退出设置界面。等待10分钟后，将通道1的录像控制状态改为“关闭”，即可关闭通道1的录像。注意：当前通道为浅绿色。当硬盘录像某通道开始录像时，硬盘录像机录像指示区的指示灯被点亮；停止录像，则指示灯熄灭。（三）定时录像登录系统，依次进入“高级选项”、“录像控制”界面，将通道2的录像状态改为“自动”，保存并退出。依次进入“系统设置”、“ 录像设置”界面，参数设置为：通道：2，星期：全，时间段1 ，00：0024：00（注意：这里可修改为当前系统时间到录像结束时间，一般录像时间可依据教学时间进行设置，将开始时间设置为当前时间，结束时间为当前时间多加10分钟左右），选择“普通”，其他保持默认设置，选择保存并退出。即打开通道2的定时录像功能。注意：本实训中，选中状态为反显“”或者反显“”。（四）动态监测录像登录系统，依次进入“高级选项”、“录像控制”界面，将通道3的录像状态改为“自动”，保存并退出。依次进入“系统设置”、“视频检测”界面，参数设置：通道：3，类型：动态检测，录像通道选择“3”，延时：10秒，时间段1：00：0024：00，并选中时间段1的“屏幕提示”和“报警输出”；选中区域“设置”按钮，按“ENTER”键进入设置区，绿色边框方块代表当前光标所在位置，粉色区域为动态检测设防区，颜色正常的为不设防区。可通过方向键移动光标所在位置，“Fn”键切换设防状态和不设防状态，设置完毕后按下“ENTER”确定退出动态区域设置，并在退出“动态检测”菜单时，按下“保存”按钮。依次进入“系统设置”、“录像设置”界面，参数设置：通道：3，星期：全，时间段1 00：0024：00，延时：10秒，选择“动态”，其他保持默认设置，选择“保存”按钮，按“ENTER”键保存设置并退出。当在监视界面中有运动物体通过，硬盘录像机则提示并进行录像操作。可通过录像查询功能查询相应的录像记录。注意：动态检测的区域设置默认情况下全选为检测区域。在动态检测区域中，按“Fn”键切换到不设防状态，移动光标位置当前位置到开始不设防状态位置的对角线均为不设防状态。（五） 报警联动录像登录系统，依次进入“高级选项”、“录像控制”界面，将通道1的录像状态改为“自动”，保存并退出。依次进入“系统设置”、“录像设置”界面，参数设置：通道：1，星期：全，时间段1 00：0024：00，选择“报警”，其他保持默认设置，选择保存并退出。依次进入“系统设置”、“报警设置”界面，参数设置：报警输入：1，报警源：本机输入，设备类型：常开型，录像通道选中“1”，延时为10秒，报警输出选中“1”，时间段1，00：0024：00，并选中报警输出和屏幕提示。选择保存并退出。依次进入“高级选项”、“报警输入”界面，并选中“1，2，3，4”，选择“确定”，并按“ENTER”键保存并按“Esc”键退出。按下“紧急按钮”按钮，即可对通道1的画面进行记录，并在屏幕提示并录像。打开紧急按钮，并观察屏幕显示及硬盘录像机的录像指示灯。4.3.3恢复出厂设置登录系统，依次进入“系统设置”、“恢复默认”界面，可根据需要进行设置，如下图：图4-1 恢复默认设置界面选中“确定”按钮，并按下“ENTER”按钮恢复出厂设置。嵌入式硬盘录像机恢复出厂设置内容仅有：普通设置、录像设置、网络设置、视频检测、输出模式、编码设置、串口设置、报警设置、云台设置、通道标题等。且硬盘录像机恢复出厂设置不可以自动恢复除了上述内容外的参数设置，如：录像模式、报警输入等等。第5章 系统故障与处理5.1实训目的认识系统故障与处理方法。5.2实训装置1、THPBZ-1型 闭路电视监控及周边防范系统实训装置 1套5.3实训内容认识系统故障与处理方法。5.4实训步骤5.4.1 地址故障地址故障：由于球型云台一体化摄像机的地址与硬盘录像机的设置不一致造成，通信和显示不统一；解决方法：将球型云台一体化摄像机的地址设置与硬盘录像机一致。例子：（一） 将硬盘录像机的“主菜单-系统设置-云台设置”界面，并将参数改为：通道：1；协议：PELCOD3；地址：2；波特率：2400；数据位：8，停止位：1；校验：无。保存设置的参数，并退出参数设置界面。（二）在通道1界面下按面板上的“Fn”键或遥控器上的“辅助键”，进入“辅助功能”界面。使用面板上的“Fn”键或遥控器上的“辅助键”切换“辅助功能”界面上的菜单选项，选择“云台控制”，进入“云台控制”界面。具体可参考实训四的步骤2.5内容操作。（三）前面板的方向键即可对应控制摄像机进行上、下、左、右转动控制，则画面不改变。（四）将硬盘录像机的“主菜单-系统设置-云台设置”界面，并将参数改为：通道：1；协议：PELCOD3；地址：1；波特率：2400；数据位：8，停止位：1；校验：无。保存设置的参数，并退出参数设置界面。重复（三），（四）步骤则可观察画面随方向键转动。5.4.2 协议故障协议故障：由于球型云台一体化摄像机的通信协议不一致，造成硬盘录像机对球型摄像机不可控；解决方法：将球型云台一体化摄像机的通信协议设置与硬盘录像机采用的协议一致。本实验装置中，球型云台一体化摄像机采用的是PELCOD2400通信协议。例子：（一）将硬盘录像机的“主菜单-系统设置-云台设置”界面，并将参数改为：通道：1；协议：SAMSUNG；地址：1；波特率：2400；数据位：8，停止位：1；校验：无。保存设置的参数，并退出参数设置界面。（二）在通道1界面下按面板上的“Fn”键或遥控器上的“辅助键”，进入“辅助功能”界面。使用面板上的“Fn”键或遥控器上的“辅助键”切换“辅助功能”界面上的菜单选项，选择“云台控制”，进入“云台控制”界面。具体可参考实训四的步骤2.5内容操作。（三）前面板的方向键即可对应控制摄像机进行上、下、左、右转动控制，则画面不改变。（四）将硬盘录像机的“主菜单-系统设置-云台设置”界面，并将参数改为：通道：1；协议：PELCOD3；地址：1；波特率：2400；数据位：8，停止位：1；校验：无。保存设置的参数，并退出参数设置界面。重复（三），（四）步骤则可观察画面随方向键转动。5.4.3 其他故障其他故障一般为线路上存在的故障，有信号线缆的短路与断路；主要表现出来的现象为该通路无图像或者硬盘录像机无法正常启动。解决方法：查出信号线缆短路或者断路的地方，将短路的地方分开，将断路的地方连接起来。第6章 认识、学会数字化图像监控系统操作6.1 接线连接实训装置的电源线及控制通讯线缆，打开实训装置、监视器和硬盘录像机的电源开关。打开计算机电源，进入Windows操作系统。使用网线连接控制柜的以太网接口到集线器、连接集线器到计算机。6.2 参数设置（一）登录系统，依次进入“系统设置”、“网络设置”界面，如图6-1所示：图6-1 网络设置界面（二）将“网络设置”界面参数设置如：IP地址：192.168.1.111，子网掩码：255.255.255.0，默认网关：192.168.1.1，服务器端口：37777，HTTP端口：80，监视协议：TCP，最大连接数量：10。不选中“启用DDNS”和“启动PPPoE”。选中“保存”按钮，按“ENTER”键直接保存并自动重新启动硬盘录像机，使网络设置更改生效。6.3 IE监视（一） 等硬盘录像机启动完毕后，在计算机上打开IE浏览器，并在浏览器地址栏里输入录像机的IP 地址：http:/192.168.1.111。注意：初次输入硬盘录像机网址，打开系统时，弹出安全预警是否接受硬盘录像机的WEB控件webrec.cab，请用户选择接受，系统会自动识别安装。在完成WEB控制webrec.cab安装后，界面有监控视频播放窗口，登录、注销、视频、查询、配置、辅助设置等功能。即可打开如图6-2所示：（二）点击“登录”按钮，即弹出“登录”对话框，并输入用户名：admin及密码：admin，点击“确定”按钮后，即可完成用户登录。注意：默认的用户名为admin，密码为admin；或者用户名：666666，密码：666666。这两个用户主要权限不一样，admin为管理员用户，666666为普通浏览用户。（三）点击“配置”按钮，即打开“系统设置”窗口，如图6-3所示：在“普通”页面下，设置控制栏内容为：通道：1，协议：PELCOD3，地址：1，波特率：2400。注：出厂默认设置为：通道：1，协议：NONE，地址：8，波特率：9600。选择“定时”页面，如图6-4所示：图6-2 WEB控制进入界面图6-3系统设置窗口之普通设置页面图6-4 系统设置窗口之定时设置页面设置定时页面内容：通道：1，星期：全部，时间1： 0：0-24：0（或者为一个时间段），并选中时间1的“录像”。点击“保存通道”按钮。设置定时页面内容：通道：2，星期：全部，时间1： 0：0-24：0（或者为一个时间段），并选中时间1的“动态”。点击“保存通道”按钮。设置定时页面内容：通道：3，星期：全部，时间1： 0：0-24：0（或者为一个时间段），并选中时间1的“报警”。点击“保存通道”按钮。选择“动态检测”页面，如图6-5所示：图6-5 系统设置窗口之动态检测页面在“动态检测”页面设置：通道：2，延时：10秒，灵敏度：3，录像通道：2。其他保持默认设置，点击“保存通道”按钮。注意：动态检测区域的蒙色区域为用户所选动态检测区，默认情况下为画面全选。选择“报警”页面，打开如图6-6所示：图6-6系统设置窗口之报警设置页面在报警设置页面设置：报警端口：1，选中录像通道：2，输出端口：1。点击“保存端口”按钮，接着设置：报警端口：2，选中录像通道：3，输出端口：1。点击“保存端口”按钮。点击“系统设置”底部的“保存”按钮，将设置保存。点击“辅助设置”按钮，选择“用户管理”，打开“组管理”界面，如图6-7所示：图6-7 用户管理界面选中“admin”组，并点击“添加用户”按钮，弹出对话框如图6-7：图6-7 添加用户对话框并输入：名称：123，密码：123，验证：123。点击“保存”按钮，将添加的用户进行保存。在IE浏览器的监控视频播放窗口中点击右键，即弹出右键菜单，则选择“实时监控”菜单的“通道2”进行监控。（四）运行桌面的“Disk Record System Of Multi-Channels”图标，运行硬盘录像机的监控软件，如图6-9所示：图6-9 硬盘录像机监控软件界面点击“登录系统”图标，并在弹出的对话框“选择登录方式”中选中“网络登录”，点击“确定”按钮。在“登录录像机”页面点击“添加”按钮，输入名称：硬盘录像机，IP地址或域名：192.168.1.111，端口号：37777，点击“确定”按钮，保存设置。选中名称“硬盘录像机”，点击“登录”按钮，并在弹出的对话框中输入用户名及密码：123，123；登录系统完成。6.4 监控及报警（一）在硬盘录像机监控软件“多路硬盘录像系统”的屏幕中点击右键，即弹出右键菜单，则选择“实时监控”菜单的通道1进行监控。（二）点击“云台控制”的各个方向键即可使云台摄像机相应转动。（三）按住变倍“”则将变倍数值增大，点击变倍“”则将变倍数值减小。（四） 使运动的物体经过摄像机2的监视区域，则硬盘录像机的通道2开始录像。（五）按下紧急按钮按钮或者使用物体放置到红外对摄发送器与接收器之间，声光报警其发出报警信号，并且通道2或者通道3开始录像。6.5录像查询（一）在WEB监控系统中，点击“查询”按钮，弹出录像查询对话框。如图1-22所示：图1-22 录像查询界面（二）查询分普通录像、报警录像、动态检测录像等查询。选择类型：录像，参数中的开始时间为当前时间的前1个小时以上，结束时间为当前时间，通道：1；点击查询按钮，即可查询到最近的录像记录。选择类型：报警，参数中的开始时间为当前时间的前1个小时以上，结束时间为当前时间，通道：3；点击查询按钮，即可查询到最近的报警录像记录。选择类型：动态，参数中的开始时间为当前时间的前1个小时以上，结束时间为当前时间，通道：2；点击查询按钮，即可查询到最近的动态录像记录。（三）可依据5.2的步骤，选中所需要的录像记录，点击“播放”按钮，系统将会对选定的录像记录进行播放。（四）选中查询的录像结果，点击“下载”按钮，并依据提示将录像下载到计算机上。6.6录像播放打开“DS-IPlayer”播放器，点击播放按钮“”，即打开“Open Media File”对话框，在这对话框在保存录像的路径中选择录像文档后，点击“打开”按钮，则播放录像纪录。第7章 实验调试在硬盘录像机启动完毕后，通过在计算机上打开IE浏览器，并在浏览器地址栏里输入录像机的IP 地址，我们进行了IE监控，如图所示。运行桌面的“Disk Record System Of Multi-Channels”图标，运行硬盘录像机的监控软件，如图所示。第8章 总结通过此次工程实训，使我了解了有关闭路电视的知识，在过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。实践出真知，通过亲自动手制作，使我们掌握的知识不再是纸上谈兵。过而能改，善莫大焉。在工程实训过程中，我们不断发现错误，不断改正，不断领悟，不断获龋最终的检测调试环节，本身就是在践行“过而能改，善莫大焉”的知行观。这次课程设计终于顺利完成了，在设计中遇到了很多问题，最后在老师的指导下，终于游逆而解。在今后社会的发展和学习实践过程中，一定要不懈努力，不能遇到问题就想到要退缩，一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样，才能成功的做成想做的事，才能在今后的道路上劈荆斩棘，而不是知难而退，那样永远不可能收获成功，收获喜悦，也永远不可能得到社会及他人对你的认可!工程实训诚然是一门专业课，给我很多专业知识以及专业技能上的提升，同时又是一门讲道课，一门辩思课，给了我许多道，给了我很多思，给了我莫大的空间。同时，设计让我感触很深。使我对抽象的理论有了具体的认识。我认为，在这学期的实验中，不仅培养了独立思考、动手操作的能力，在各种其它能力上也都有了提高。更重要的是，在实验课上，我们学会了很多学习的方法。而这是日后最实用的，真的是受益匪浅。要面对社会的挑战，只有不断的学习、实践，再学习、再实践。这对于我们的将来也有很大的帮助。以后，不管有多苦，我想我们都能变苦为乐，找寻有趣的事情，发现其中珍贵的事情。就像中国提倡的艰苦奋斗一样，我们都可以在实验结束之后变的更加成熟，会面对需要面对的事情。回顾起此工程实训，至今我仍感慨颇多，从理论到实践，在这段日子里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题，可以说得是困难重重，但可喜的是最终都得到了解决。此次也让我明白了思路即出路，有什么不懂不明白的地方要及时请教或上网查询，只要认真钻研，动脑思考，就没有弄不懂的知识，收获颇丰。电气信息学院工程实践训练评分标准环节项目评价优良中及格不及格训练环节（70%）1、项目训练完成情况2、团队协作能力、独立工作能力3、发现问题、解决问题能力4、纪律和出勤情况5、项目答辩情况训练报告（30%）1、 训练报告内容完整、规范，2、 图纸正确、清晰综合评价成绩评定为：优 良 中 及格 不及格 指导老师签名：_ 日 期：_1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单
