洛阳市轴承产业发展技术服务平台

设 计 方 案

河南科技大学
二〇〇九年三月十九日

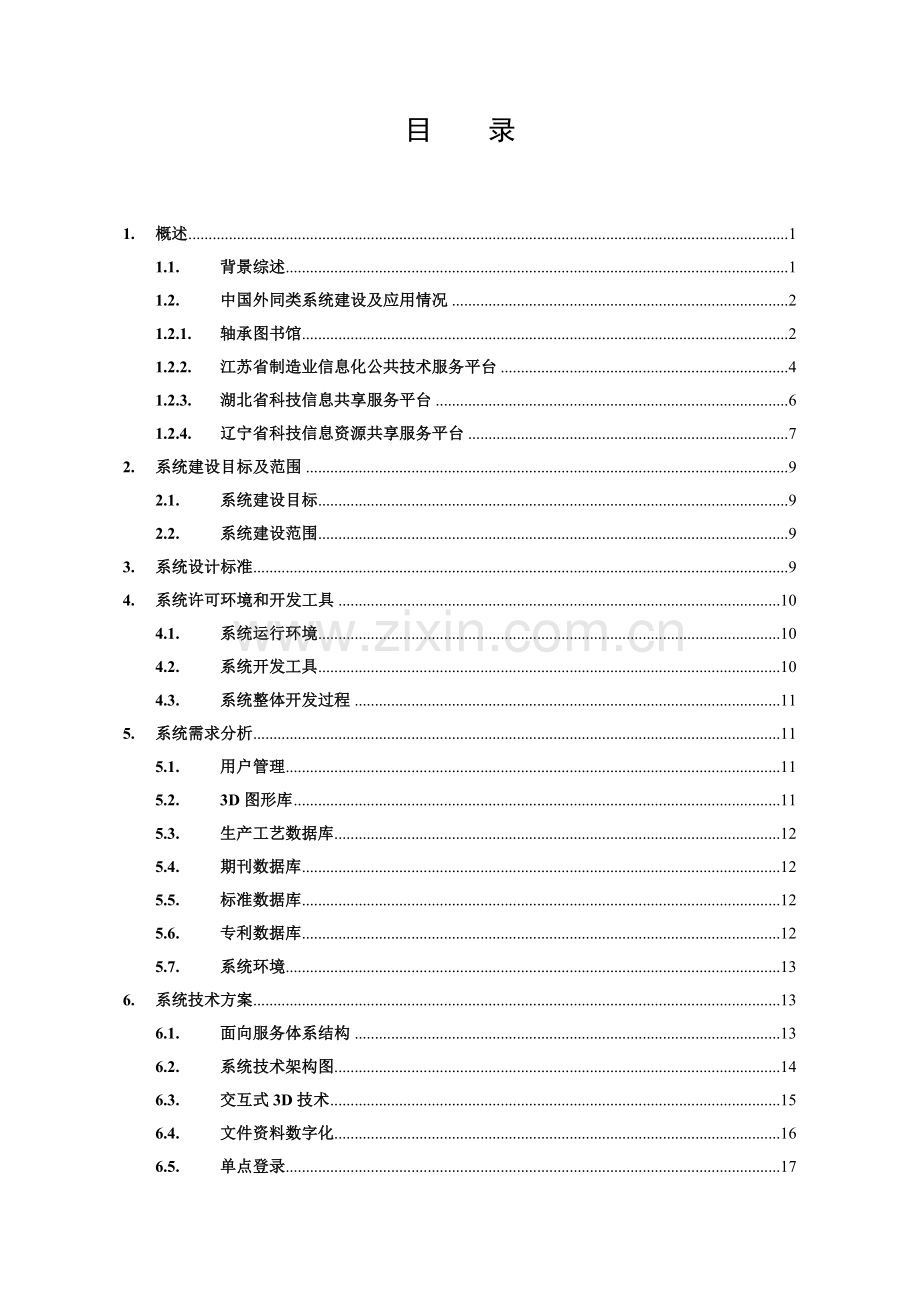

目 录

1. 概述 1
1.1. 背景综述 1
1.2. 中国外同类系统建设及应用情况 2
1.2.1. 轴承图书馆 2
1.2.2. 江苏省制造业信息化公共技术服务平台 4
1.2.3. 湖北省科技信息共享服务平台 6
1.2.4. 辽宁省科技信息资源共享服务平台 7
2. 系统建设目标及范围 9
2.1. 系统建设目标 9
2.2. 系统建设范围 9
3. 系统设计标准 9
4. 系统许可环境和开发工具 10
4.1. 系统运行环境 10
4.2. 系统开发工具 10
4.3. 系统整体开发过程 11
5. 系统需求分析 11
5.1. 用户管理 11
5.2. 3D图形库 11
5.3. 生产工艺数据库 12
5.4. 期刊数据库 12
5.5. 标准数据库 12
5.6. 专利数据库 12
5.7. 系统环境 13
6. 系统技术方案 13
6.1. 面向服务体系结构 13
6.2. 系统技术架构图 14
6.3. 交互式3D技术 15
6.4. 文件资料数字化 16
6.5. 单点登录 17
6.6. 基于XML技术信息交换 18
7. 网站总体计划 19
7.1. 首页 19
7.2. 资源导航 20
7.2.1. 3D图形库 21
7.2.2. 轴承生产工艺库 24
7.2.3. 轴承期刊库 25
7.2.4. 轴承标准查询 31
7.2.5. 轴承专利查询 35
7.3. 用户中心 37
7.4. 服务指南 37
7.5. 相关我们 38
8. 项目组织进度 38
8.1. 项目组织结构 38
8.1.1. 项目领导小组 38
8.1.2. 领域教授组 39
8.1.3. 项目协调组 39
8.1.4. 质量确保组 40
8.1.5. 项目工作组 40
8.2. 项目计划进度 41
8.2.1. 开启准备阶段工作 41
8.2.2. 构建阶段工作 41
8.2.3. 开发阶段工作 41
8.2.4. 稳定阶段工作 41
8.2.5. 运行和验收阶段工作 42
9. 经费预算 42

1. 概述
洛阳市轴承产业发展服务平台建设项目由洛阳市科学技术局组织，河南科技大学、洛阳生产力促进中心、洛阳轴承研究所、中机十院国际工程等单位联合申报，取得国家发改委同意。其中数据库开发由河南科技大学负责，包含技术创新服务和轴承科技文件信息服务，经费120万元，建设期十二个月。
该服务平台将以计算机和互联网为平台，整合洛阳市轴承行业优质资源，发挥洛阳在中国轴承行业技术优势，为轴承行业提供科技文件信息服务、技术创新服务、轴承产品检测服务、结果转化、技术交易服务和技术培训服务等，以促进洛阳市乃至中国轴承工业又好又快发展。
1.1. 背景综述
洛阳发展轴承特色产业既含有良好产业基础和研发优势，也含有宽广市场空间。经过50多年建设和发展，洛阳轴承工业从无到有、从小到大，已形成了比较完整生产体系，并带动了模料模具和工模具制造、专用冷缺液生产等关联产业发展。产品广泛应用于汽车、铁路车辆、冶金机械、矿山机械、石油设备、机床及电力、家电、航空航天等领域。不过同轴承产业发达地域相比，洛阳轴承产业发展还存在部分问题：比较优势未得到充足发挥和表现；整体规模较小，企业比较分散，综合竞争力不够强；自主创新能力较弱等。据不完全统计，截至现在，洛阳市轴承研发生产及相关企业已超出200家。洛阳轴承研发生产企业众多，专业门类齐全，水平参差不齐。统计资料表明销售收入达500万元以上企业有19家。
洛阳是中国关键科技城市。高科技优势突出，拥有国家级科研院所14个，省级骨干科研院所18个，6个国家级检测中心，包含航空、航天、电子、机械、材料、石油、化工等领域。轴承行业科研中心、设计中心、高等院校和行业最大生产基地均在洛阳，组成在洛阳发展高新轴承产品独特有利条件。洛阳机械制造业含有强大群体优势，相关协作条件优越。发展轴承工业所需辅助生产、相关技术、标准、计量和试验手段等全部有现成条件可供利用。洛阳属中西部地域，和东南沿海相比，经济发展步伐相对较慢，对应工资水平也有一定合理差距，而且洛阳熟练技工多，技术人员多，人才相对稳定，对企业发展有利，含有良好成本优势。
存在问题关键有两个：一是产业规模小。洛阳市及河南省轴承产业在1985年以前处于全国各省市前列，近十年来，因为种种原因河南轴承产业总体规模下降到第四、五位水平。九十年代中期以前，浙江轴承工业处于各省市下游，浙江轴承产业销售收入达成85.43亿元，产量11.25亿套，营业利润5.95亿元，已超出100亿元，营业利润超出8亿元，居各省市前列。第二、第三位年营业利润全部在2亿元以上，唯独河南利润总额为负值。浙江、辽宁、江苏、山东、重庆等地涌现了一批含有较大经济规模、产品水平处中国上游序列、经济效益良好中大型轴承企业，其中有浙江人本、天马轴承、大连冶金、江苏常州光洋、重庆长江等明星企业。二是产业分散、产品水平低。统计表明洛阳市轴承及相关产业数量较大，但产业规模超出500万元以上仅有十几家，销售收入1000万元以上更少。说明这些企业多数处于资本积累阶段，数量多、收入少反应产业散、水平低。
现在，洛阳市轴承产业发展面临着严峻挑战，首先，国际著名企业加紧了抢滩中国市场步伐，其次，洛阳市和轴承产业发达地域差距越来越大，中国轴承企业之间、区域之间竞争态势也越来越猛烈。加紧轴承产业发展，是洛阳目前面临一项重大任务。

1.2. 中国外同类系统建设及应用情况
现在轴承行业信息服务平台在中国还处于起步阶段。已经有网站以企业宣传、供求信息公布、产品展示、行业资讯等为主，如轴承网、中国轴承网和中国轴承配件网等，只提供了轴承资讯服务，缺乏专业轴承技术创新和文件检索服务。下面以轴承图书馆和三个公共科技信息服务平台为例进行说明。
1.2.1. 轴承图书馆
轴承网关键提供供求信息、招标信息、市场分析、中国外资讯等信息。经过轴承网能够链接进入轴承图书馆（）。

图1.1 轴承网首页
轴承图书馆提供轴承知识、轴承标准、专业论文、技术咨询等服务。轴承网用户登录后能够进行查询。轴承图书馆只是作为轴承网提供一项附加服务，其可用资源偏少。

图1.2 轴承图书馆界面

1.2.2. 江苏省制造业信息化公共技术服务平台
江苏省制造业信息化公共技术服务平台（）联合专业技术服务机构，整合省内信息化服务资源，为企业信息化提供“一站式”处理方案。平台所能提供技术服务包含产品设计和创新，自动化控制技术，企业管理信息化，信息化咨询，信息化培训，技术文件六大类内容，用户能够在左边导航栏直接点击每一类服务名称进入该服务，也能够采取检索方法直接检索感爱好信息。

图1.3 江苏省制造业信息化公共技术服务平台首页
点击特色资源选项卡下标准规范库，可进行标准规范查询下载，以下图所表示：

图1.4 江苏省制造业信息化公共技术服务平台标准规范搜索页面

1.2.3. 湖北省科技信息共享服务平台
湖北省科技信息共享服务平台()作为全省科技信息服务关键窗口，充足利用共建单位丰富文件信息资源，将传统咨询手段和优异信息网络技术相结合，为用户提供文件检索、文件传输、专题服务、学科专导航等，实现多层次、全方位、一条龙服务。
◆ 文件检索
提供全部文件信息无偿检索和浏览，原文传输实施优惠服务。文件检索无需注册，全文请求需要注册并交纳预付款。
◆ 文件传输
提供静电复印、扫描、打印、拍照、刻录、一般邮寄、挂号邮寄、EMS、E-MAIL、网上传输（Ariel、E-MAIL、FTP、P2P等）等服务。
◆ 专题服务
依据用户需求，提供某一特定专题书目、文摘、全文、资料汇编乃至专题汇报。
◆ 学科专业导航
提供更专门、更专深信息服务，有利于专业用户在本事域“信息超市”(information supermarket)中经过“一站式检索” (One site search)取得“所得即所要”信息。
◆ 可用资源
维普    万方    国研

图1.5 湖北省科技信息共享服务平台首页
1.2.4. 辽宁省科技信息资源共享服务平台
辽宁省科技信息资源共享服务平台()是辽宁省科技情报研究所联合省内相关情报信息机构，利用现代IT技术构建面向全省、服务于社会各界公共科技信息服务平台。该平台拥有权威科技文件数据库、科技信息和商业信息数据库、经济信息数据库、新华社动态信息数据库和辽宁省科学技术情报研究所馆藏资源、辽宁省科技结果、大型科学仪器、教授等数据库30多个，数据量达成3000万篇。提供科技期刊、学位论文、会议论文、标准文件、专利文件和科技结果检索。点击更多资源，界面以下图所表示，能够添加多组检索条件。

图1.6 辽宁省科技信息资源共享服务平台标准下载页面
对查询结果能够进行二次检索。

图1.7 辽宁省科技信息资源共享服务平台标准检索结果页面
2. 系统建设目标及范围

2.1. 系统建设目标
服务平台建设目标是整合高校、科研院所、企业等相关单位服务和资源，提供全方位、一站式技术服务，促进轴承产业发展。平台提供了生产工艺库、3D图形库、期刊库、标准规范库、专利库等资源库，用户注册后能够查阅下载，并能够向教授在线咨询。同时平台新闻动态、政策法规、文件通知等信息无偿向用户提供。
2.2. 系统建设范围
服务平台建设范围包含以下方面：
（1）建设平台网站
（2）技术创新服务
建立轴承3D图形库和生产工艺路线。
（3）轴承科技文件信息服务
建立轴承行业专业信息库：标准库、期刊库、专利库、轴承材料技术库、原材料信息库，链接国家专利库。
（4）建立试验中心

3. 系统设计标准
系统设计遵照以下设计标准。

（1）实用性标准：这是最基础标准，直接衡量系统成败。重视采取成熟而实用技术，使系统建设投入产出比最高，能产生良好社会效益和经济效益。
（2）优异性：在实用前提下，应尽可能跟踪中国外最优异计算机硬软件技术、信息技术及网络通信技术，使系统含有较高性能指标。
（3）适应性和可扩展性标准：系统需要含有一定适应能力，尤其是要能适应于多个运行环境，来应对未来改变环境和需求。
（4）开放性标准：开放性是确保网络互连性关键，选择开放性好、符合公开国际标准产品，能够确保网络和其它产品互连，利于网络扩展、升级及系统管理员维护。
（5）可靠性标准：系统应该是可靠，在出现异常时候应该有些人性化异常提醒信息方便用户了解原因，或采取合适应对方案来确保业务流畅运行。
(6)易操作性：落实面向最终用户标准，建立友好用户界面，使用户操作简单直观，易于学习掌握。
（7）安全性标准：现在计算机病毒几乎全部来自于网络，应尽可能采取五层安全体系，即网络层安全、系统安全、用户安全、用户程序安全和数据安全。系统必需含有高可靠性，对使用信息进行严格权限管理，技术上，应采取严格安全和保密方法，确保系统可靠性、保密性和数据一致性等。
（8）总体计划、分层实施标准：在开始设计之前应该对系统进行总体设计，然后在总体设计指导下分步开发。基于J2EE技术应用系统是一个融合了多元信息集成系统，现在通常全部采取分层开发：表现层、控制层、业务逻辑层、模型层、数据访问层等，在适应系统需求准则下，设计低耦合分层结构，利于团体组员分工协作，提升开发效率，降低项目风险，实现各个模块功效设计，完成整个系统开发。

4. 系统许可环境和开发工具

4.1. 系统运行环境
（1）操作系统：服务器采取Windows Server ，用户端采取Windows XP；
（2）WEB应用服务器：采取符合J2EE标准平台（如：TOMCAT、JBOSS、WEBLOGIC等）。
（3）数据库：SQL Server 企业版。
4.2. 系统开发工具
◆MyEclipse 7.0
◆Rational Rose
◆Rational Visio
◆Macromedia Flash MX
◆Macromedia DreamWeaver MX
◆Macromedia Fireworks MX
◆Adobe Photoshop 7.0
4.3. 系统整体开发过程
系统结构采取多层软件体系结构，软件体系结构采取J2EE标准。用户端应用采取浏览器，业务实现利用软件用中间件或构件实现。
系统开发针对发展服务平台特点和实际工作需要，采取渐进和迭代式开发方法，不停开发、完善平台资源，同时形成综合信息服务系统。

5. 系统需求分析
系统要求整合轴承行业各类信息资源，为用户提供全方位、多层次服务。要全方面完整地反应信息，提供多个信息检索手段，提升检索效率。
5.1. 用户管理
用户分管理员和一般用户。未登录用户只能浏览公布公共信息，只有登录用户才能够查询下载文件资料。一般用户能够注册、维护个人信息、下载资料、在线咨询。管理员负责公布信息、维护数据、管理用户。实现单点登录，和平台网站共享一个身份认证系统。

5.2. 3D图形库
（1）数据维护
进行图形数据添加、删除和更新操作。包含编号、类型、型号、内径、外径、质量、描述、文件路径。图形文件为wrl格式。
（2）按类型、型号、规格等进行查询。
（3）交互式动态演示3D图形，能够进行缩放和任意角度旋转。
（4）图纸输出功效。
5.3. 生产工艺路线
（1）按类型查找轴承生产工艺路线，提供pdf文件下载。
（2）实际生产工艺问题能够向教授咨询。
5.4. 期刊数据库
（1）导航检索。有出版地导航、主办单位导航、发行系统导航、首字母导航等导航系统。
（2）字段检索。为用户提供专题、篇名、关键词、摘要、作者、作者单位、刊名、参考文件等字段检索，能够复合检索。检索结果显示序号、篇名、刊名、年、期，点击可查看具体信息。
(3)限定检索。包含限定文件学科范围、时间范围、收录期刊范围及等级限定。
(4)能够在查询结果中进行检索。
(5)统计分析功效。统计论文期刊分布、论文引用情况。
5.5. 标准数据库
（1）字段检索。为用户提供标准名称、标准编号、公布单位、起草单位、公布日期、实施日期、中图分类号、中国家标准准分类号、关键词等字段检索，能够复合检索。检索结果显示序号、标准名称、公布日期、实施日期，点击可查看具体信息。
（2）限定检索。包含限定标准公布日期、标准类型。
（3）能够在查询结果中进行检索。
5.6. 专利数据库
（1）字段检索。为用户提供专利名称、发明人、申请人、主申请人地址、申请号、申请日期、审定公告号、审定公告日期、分类号、主分类号、摘要、主权项、代理机构、代理人等字段检索，能够复合检索。检索结果显示序号、专利名称、专利类型、申请日期，点击可查看具体信息。
（2）限定检索。包含限定专利申请日期、专利类型。
（3）能够在查询结果中进行检索。
5.7. 系统环境
（1）基于Internet网络系统。
（2）外部相关系统：平台网站。

6. 系统技术方案
系统采取B/S 三层架构，不仅确保了系统含有良好可维护性、可扩展性，而且能够有效地确保系统数据安全性。基于J2EE技术进行设计，经过JDBC和XML等标准访问数据层数据，完全跨平台，能够在多种主流硬件平台和操作系统上运行。采取SOA构架、IETM、交互式3D、数据挖掘等技术。

6.1. 面向服务体系结构
因为平台需要管理远程资源或服务，所以平台采取面向服务体系结构（Service-Oriented Architecture，SOA）。
面向服务体系结构是一个组件模型，它将应用程序不一样功效单元（称为服务），经过这些服务之间定义良好接口和契约联络起来。接口是采取中立方法进行定义，它应该独立于实现服务硬件平台、操作系统和编程语言。这使得构建在多种这么系统中服务能够以一个统一和通用方法进行交互。这种含有中立接口定义（没有强制绑定到特定实现上）特征称为服务之间松耦合。对松耦合系统需要起源于业务应用程序需要依据业务需要变得愈加灵活，以适应不停改变环境，比如常常改变政策、业务等级、业务关键、合作伙伴关系、行业地位和其它和业务相关原因，这些原因甚至会影响业务性质。我们称能够灵活地适应环境改变业务为按需（On demand）业务，在按需业务中，一旦需要，就能够对完成或实施任务方法进行必需更改。
SOA不是一个语言，也不是一个具体技术而是一个软件系统架构，它尝试给出在特定环境下推荐采取一个架构，从这个角度上来说，它更像一个模式(Pattern)。所以它和很多已经有软件技术比如面向对象技术，是互补而非互斥。它们分别面向不一样应用场景，用来满足不一样特定需求。
SOA含有三大基础特征：
(1)独立功效实体
在Internet这么松散使用环境中，任何访问请求全部有可能犯错，所以任何企图经过Internet进行控制结构全部见面临严重稳定性问题。SOA很强调架构中提供服务功效实体完全独立自主能力和实体自我管理和恢复能力。
(2)大数据量低频率访问
SOA系统采取大数据量方法一次性进行信息交换。
(3)基于文本消息传输
SOA系统必需采取基于文本消息传输方法。采取基于文本消息传输方法，数据处理端能够只选择性处理自己了解那部分数据，而忽略其它数据，从而得到很理想兼容性。

6.2. 系统技术架构图
三层结构分为表现层、业务逻辑层和数据层，技术架构图以下所表示。

图6.1 技术架构图
第一层为表现层，用户经过浏览器登录网站，访问服务平台，查看信息，下载所需资料。管理员也基于 Web 方法实现远程管理，使管理和维护愈加方便灵活。
第二层为业务逻辑层，布署web应用服务器，实现全部业务功效。
第三层为数据层，布署在专网内，包含数据库和资源文件。
6.3. 交互式3D技术
交互式3D技术表现形式对物体描述逼真、可视、直观，在传达物体基础结构和空间信息方面显示出其优越性。交互式3D 技术互动性高，使用人员能够在3D互动视野中经过鼠标和键盘操作和所观察物体交互式操作。将交互式3D 技术应用于IETM 中，有利于IETM 使用人员取得和掌握信息，在系统、零、部件技术信息描述和维护保养技术支持和故障诊疗技术支持方面全部会有很大帮助。
3D几何造型Web公布和浏览采取VRML格式转换方法。VRML（Virtual Reality Modeling Language）即虚拟现实建模语言。是一个用于建立真实世界场景模型或大家虚构三维世界场景建模语言，也含有平台无关性。是现在Internet上基于 WWW三维互动网站制作主流语言。它定义了3D应用中大多数常见概念，如光源、视点、动画、雾化、材质属性、纹理映射等。VRML语言诞生，尤其是新VRML2.0标准，被称为第二代Web语言。VRML以其文件体积小、实时着色、全方位观看效果等优势而逐步成为新一代网络三维技术，在建筑、天文、机械制图等应用得如火如荼。VRML是面向网络，传输是有限容量WRL 文件。使用Pro/E或SolidWork等设计工具导出产品几何造型WRL格式文件，在Web进行公布和浏览， Web浏览零部件能够进行旋转、平移、放大、缩小等操作。
6.4. 文件资料数字化
信息资源加工和数字化工作是全文数据库建设基础，该模块经过将大量轴承科技文件资料进行采集、加工、整理、处理和分析，逐步形成强大后台资源中心。数据资源管理模块采取全文数据库技术作为后台强大内容处理引擎，把文件资源数据库作为强大后台资源中心，实现对文件立即公布、正确控制、调整更新等管理功效，为用户最终提供丰富、有价值文件全文信息。
文件数字化加工步骤关键包含：纸质文件经过扫描、OCR识别、标引和入库等步骤，其加工步骤图。
纸质文件
图像文字
PDF文件
PDF
Text
用于发
布显示
检索
依据
扫描
转化
文本
文字识别
审校后文本
审校

图6.2 文件数字化加工步骤图

(1) 扫描：将需要加工文件在扫描仪上进行扫描，得到是图像文件，以 TIFF、JPG 等图像格式保留。
(2) 图像预处理：对扫描后图像进行预处理包含倾斜校正、去除噪声点、图像版面分析等。
(3) 文字识别：经过 OCR 软件进行文字识别，现在OCR软件识别率在90％以上。
(4) 校对：经过人工校对方法，确保最终文本差错率在一定范围之内。
(5) 版面恢复：将识别校对后文本导出生成双层 PDF 格式文档，双层 PDF 即 PDF 文件每一页全部包含两层，上层是从纸质文件扫描出来经过图像预处理后图像，下层是用 OCR 软件对扫描图像进行识别后产生文字结果。这么用户在阅读PDF 文件时看到是扫描图像，能够 100% 保留原始版面效果，在需要时候，又能够经过下层文字信息支持选择、复制、检索等功效。
(6) 标引信息形成和入库：对双层 PDF 文档进行文档部分信息自动标引，比如：文章“标题”、“作者”、“关键词”、“摘要”等信息，部分标引信息形成则需要经过人工干预，标引完成后，即可批处理汇入全文数据库。
(7) 质量控制：质量控制是数据高效、高质录入必不可少步骤，是检验最终文本错误率有效工具，贯穿文件数字化处理整个过程。

6.5. 单点登录
  单点登录（Single Sign On），简称为 SSO，是现在比较流行企业业务整合处理方案之一。SSO定义是在多个应用系统中，用户只需要登录一次就能够访问全部相互信任应用系统。
会员：用户经过Passport服务器注册成功后，就含有了会员身份。
单一登录：会员第一次访问某个组员网站时，需要提供用户名和密码，一旦经过Passport服务器身份验证，该会员在一定时间内，访问任何组员网站全部不需要再次登录。
Cookie验证票：含有身份验证状态变量。由Passport服务器生成，票含有用户名，签发日期时间，过期日期时间和用户其它数据。
SSO包含注册、登录、登出、密码修改、密码找回、组员网站间跳转和用户管理模块。系统机构和模块内部处理功效，它关键包含层次结构图和IPO图两个部分。层次结构图描述了整个系统结构和各个模块之间关系；IPO图则描述了在某个特定模块内部输入（I）、处理过程（P）、输出（O）思想。系统结构图以下

图6.3 SSO系统结构图

图6.4 SSO层次结构图
6.6. 基于XML技术信息交换
考虑到各业务系统信息以多种不一样数据形式存在，为了确保相互之间能够进行正常数据、信息交流，整个数据交换网络必需确定标准数据描述格式和标准。参考国际上建设经验，使用XML为基础，对数据、信息进行XML封装描述已经成为数据交换真正标准。
基于XML数据描述层关键功效在于：将任何不一样类型数据信息，使用XML标准进行描述，在此基础上，实现全部应用数据信息交换。具体看来该模块完成以下功效：
XML Schema描述：用于描述应用信息、数据规格，确定相关信息、数据基础架构；
XML Schema校验：对应用数据、信息架构进行相关校验，用于确保数据安全性和完整性；
XML数据封装：将应用数据、信息，结合数据架构将具体应用数据、信息封装成含有具体架构信息XML数据，且能够依据安全要求对数据进行安全封装。

7. 网站总体计划
服务平台网站包含资源导航、咨询服务、技术服务、用户中心和服务指南等功效。

7.1. 首页
网站上方为导航条，左侧区域包含用户登录平台、推荐资源和协办单位链接。主功效区则是包含新闻、科技结果和信息服务。用户登录平台提供用户登录、注册和管理员登录功效。教授咨询提供用户在线提交问题，由教授负责解答。

图7.1 平台首页
7.2. 资源导航
资源导航按文件类型提供服务，帮助用户快速查询到所需资料。

图7.2 资源导航页面
7.2.1. 3D图形库
可查询轴承成品、配件和设备，按名称、类型和型号进行查询，结果以表格形式显示在下方。

图7.3 3D图形库查询页面
点击每一条目，可查看3D图形。3D图形采取VRML技术，许可用户进行动态交互演示，了解产品特征。效果类似轴承虚拟目录展示（）

图7.4 3D图形展示效果

图7.5 3D图形旋转后效果

要求用户端安装 Cortona VRML Client插件，使用说明：
按钮walk 和plan 组合功效：按鼠标左键，上下移动时能够调整物体离观察者远近，左右移动时能够使物体绕观察者旋转。
按钮walk 和pan 组合功效：按鼠标左键，上下移动时能够调整物体离观察者远近，左移时使物体向右，右移时使物体向左。
按钮walk 和turn 组合功效：按鼠标左键，向上移动使物体向下移动，向下移动使物体向上移动，左移时使物体向右，右移时使物体向左。
按钮fly 和plan 组合功效：按鼠标左键，上下移动时能够调整物体离观察者远近，左右移动时能够使物体绕观察者旋转。
按钮fly 和pan 组合功效：按鼠标左键，向上移动使物体向下移动，向下移动使物体向上移动，左移时使物体向右，右移时使物体向左。
按钮fly 和turn 组合功效：和按钮walk 和turn 组合功效一样。
按钮study功效：按鼠标左键，使物体以任意方向旋转。
按钮restore功效：使物体恢复初始位置。
按钮fit功效：使物体以最好方法显示。
7.2.2. 轴承生产工艺路线
能够按结构查找生产工艺路线，也能够向教授咨询实际生产工艺问题。

图7.6 生产工艺路线查询页面

教授在线咨询功效是基于Web界面跨平台应用模块，能向轴承服务平台登录用户提供交互式、个性化在线咨询服务，包含实时咨询和延时咨询两大功效。实时咨询指用户能够实时和在线教授进行交流和轴承生产工艺方面技术咨询；延时咨询指教授不在线情况下，用户能够将问题提交，保留在平台。教授上线后能够看到用户提交问题，并对其做出回复，用户再次上线后可看到教授解答。在线咨询模块含有在线咨询服务、个性化申请、邮件列表、留言版、智能后台管理等功效，是开展轴承生产工艺在线咨询，提升轴承服务平台内容及服务质量一个软件平台。也是用户和教授之间咨询和服务关键工具。经过在线咨询模块能够确保服务适时性及正确性，为远程用户节省了资金，避免了因人员电话语言表示不妥而产生副面影响，提升了对用户服务效率。
本功效支持一个或多个教授同时在线回复咨询，能够针对某用户私聊，也能够广播回复全部用户问题。
用户登录后能够对某一个在线教授发出咨询请求，请求被响应后，可实时进行咨询。
支持多人同时咨询或二人单独秘密谈话。
提供管理界面，对在线用户进行管理（踢人、封号、发广播）
保留谈话历史统计。提供对聊天统计查询功效
自动统计用户信息，可对用户进行分类管理。
含有自动提醒用户登录功效，同时显示登录用户相关信息。
实时咨询界面以下。

图7.7 实时咨询界面

延时咨询窗口以下。

图7.8 延时咨询界面
7.2.3. 轴承期刊库

（1） 首页
图7.9 期刊查询首页面
首页上方为整个网站导航条，导航条下方是快速检索区，用户可在文本框中输入想要检索关键字（如篇名、专题、作者等），点击检索按钮，系统检索后转到检索结果页面。用户还能够在文本框中输入想要检索期刊名称，选中下方刊名检索单选按钮，对目标期刊进行导航检索。
快速检索区下方是导航检索区域，能够按主办单位导航、按出版地导航、按发行系统导航，或按字母导航。
（2）高级检索
用户点击首页中快速检索区高级检索按钮，能够进行高级检索页面。
高级检索界面以下。

图7.10 期刊高级检索页面
用户能够进行组合检索。用户能够输入包含专题、篇名、关键词、摘要、作者、作者单位、刊名、及参考文件在内一个或多个字段内容进行检索，系统在处理后转入检索结果页面。
（3）限定检索
用户能够经过在文本框中输入学科范围、时间范围、期刊范围、期刊等级，来限定检索范围。

图7.11 期刊限定检索页面

（4） 检索结果

图7.12 期刊检索结果页面
检索结果页面分两个区域，左侧为二次筛选区，经过在对应文本框中输入标题、作者、关键字、摘要等来缩小检索范围。右侧为查询结果。系统将全部满足检索条件文件条目以篇名、作者、期刊名、期号、摘要形式列出，如一页显示不下，页面右下方出现分页按钮，分多页显示。用户可点上一页或下一页来检索文件。用户点击条目中篇名，可转到检索具体结果页面。
（5） 检索具体结果

图7.13 具体检索页面

在页面上方显示文件标题，文件标题下方有两个按钮，查看全文和下载全文。用户可依据需要进行全文查看和下载。按钮下方是文件摘要、作者、作者单位、刊名、年、卷、关键字等具体信息。
下方是该文件参考文件、相同文件。参考文件和相同文件全部有超链接，用户点击后可进入到对应文件具体页面。

7.2.4. 轴承标准查询
本功效关键依据轴承国家标准，和轴承材料标准。
根据轴承标准不一样分类查找标准。经过分类查找不一样轴承不一样标准。
轴承能够以标准不一样来分类，分成国家标准(GB)，机械部标准(JB)，铁道部标准(铁标)等；
按轴承滚动体不一样形状分成滚针轴承，滚珠轴承，滑动轴承等
按轴承形状来分，分成梯形、圆形轴承
按轴承所带附件分成带挡圈，带密封圈等
按轴承材料分成通常，GCr15，15Mn
按技术要求分成耐热，耐酸等要求
依据不一样要求进行查找；
其分类结构示意图图7.14所表示

图7.14 分类结构示意图

首先依据轴承不一样方面把轴承进行分类，用户依据自己不一样需要对标准进行分类查找，这么使用户事先对查找对象不太明确情况下，实现对标准快速查找。图1就是一个分类查找例子。根据标准等级，我们把标准分为国家标准，机械部标准，铁道部标准等标准。机械部标准又按标准用途通常轴承和汽车轴承标准，通常轴承又有内卡式等型态轴承。具体查找界面图7.15所表示。上部是标准类别选项，下部就是该类别根据下载次数多少进行排序后轴承标准列表。当用户在第一层选择了机械部标准，就进入了下一个页面，这个页面显示轴承标准具体情况。其显示情况图7.16所表示。给出了不一样标准不一样属性。用户能够在这个页面下载对应标准，查看标准3D图形和该标准产品工艺路线。在用户下载了该文档后，该文档使用次数增加一次。图7.15汉字件列表就是按这个次数序列进行排序。这么用户就能够方便快捷查找到她使用文档。
图7.15指出了当进入标准查询页面时，上部是类别信息，用户能够经过类别进行分层查找。中部是筛选条件，用户能够经过筛选条件对标准进行直接筛选。筛选后条件显示到下方显示区。显示区域中，文档是按访问量大小进行排序。每一行显示标准简单摘要。下部使用了分页。用户经过分页功效查找适宜文档。用户经过点击图标能够了解到标准更为具体内容，这个内容显示到图7.16。

图7.15 标准查询界面示意图

图3显示了该文档更为具体内容注册用户全部能够查看，不过不一样角色用户能够看到不一样内容。用户还能够下载该标准PDF文件。该标准要求了轴承不一样型号外形尺寸，还能够据此察看她3D图形。

网站Logo
标准号

标准名称

标准英文名称

标准起草单位

标准批按时间

标准实施时间

查看轴承3D图形

查看轴承加工工艺标准

下载

图7.16 标准显示界面
依据以上用户需求和轴承领域标准属性建立了概念模型图。其中最关键是标准文档属性图。
表7.1轴承标准表
列名
数据类型
能否为空
是否为主键
说明
标准号
字符串
否
是
标准编号
标准等级
整数
否
否
标准是国家标准还是行业标准。对应等级表
标准用途
整数
否
否
标准使用在什么地方。对应用途表
滚动体
整数
否
否
轴承滚动体形态，对应滚动体表。滑动轴承没有滚动体
轴承型号
字符串
是
否
标准命名规则中特征字符串。方便用户能够依据轴承编号快速查找到这类轴承标准
滚动体
整数
否
否
轴承滚动体形态，对应滚动体表
材料
整数
否
否
轴承制作材料对应材料表
环境要求
整数
否
否
轴承使用环境，是否耐高温，耐腐蚀等对应环境要求表
机械性能要求
整数
否
否
轴承是否在硬度，耐磨性上要求
公差要求
整数
否
否
轴承在公差配合方面要求
外形特征
整数
否
否
轴承外形特征，和3D库形成多对多关系，能够查看3D图形
工艺技术
整数
否
否
轴承对应工艺技术类型经过这类型我们能够查看设备工艺类型
公布日期
日期类型
否
否
轴承标准公布日期
实施日期
日期类型
否
否
轴承标准实施日期
起草单位
字符串
否
否
标准起草单位
标准文档位置
字符串
否
否
标准所在机器位置

该表是轴承标准查找关键表，经过对表定位能够查找到标准位置并把标准下载下来。该表就是轴承标准关键字。因为标准数量较大，所以需要采取部分关键方法，加速查找过程。

表7.2 轴承等级表
列名
数据类型
能否为空
是否为主键
说明
编号
整数
否
是

标准等级名称
字符串
否
否
可为国家，机械部，铁道部等

该表是一个数据项枚举值。

7.2.5. 轴承专利查询

我们能够经过以下项目来检索专利。

图7.17 专利检索界面
在上面填上数据时，点击检索转到专利列表，它指出了专利号，专利名称，点击需要专利号会进入该专利简明介绍画面图7.18。

图7.18 专利简明说明图
根据图7.18说明我们能够建立轴承检索表
列名
数据类型
能否为空
是否为主键
说 明
专利号
字符串
否
是

专利名称
字符串
否
否

公开号
字符串
否
否

主分类号
字符串
否
否

分类号
字符串
否
否

申请人
字符串
否
否

地址
字符串
否
否

专利代理机构
字符串
否
否

代理人
字符串
否
否

专利说明书地址
字符串
否
否
专利说明书地址
经过上述属性来查找轴承说明。
7.2.6. 文件后台维护
数据维护工作量很大，需要多人协作完成。文件资料经过数字化后，得到pdf或caj文件。对每一篇文件，提取出专题、篇名、关键词、摘要、作者、时间等项，填写到Excel表，并和原文进行查对。以管理员身份登录，能够进入数据维护界面。文件录入分两个步骤，第一步上传文件。文件文件能够放在数据库服务器上，也能够是内网中另外一台计算机。Web服务器经过网络驱动器访问文件目录。上传成功后，文件保留在对应目录中，需要重新命名，以预防文件重名。第二步提交数据统计到数据库，文件自动路径保留到统计中。

图7.19 期刊录入页面
查询可按篇名、作者等进行，查询结构以列表形式显示。点击每一条可查看具体信息。
图7.20 期刊维护页面
删除统计要先删除文件。
修改时假如不需要对上传文件修改，只需要重新填写字段值并保留，假如上传文件错误，则要先删除原先文件，再重新上传。
7.3. 用户中心
用户能够进行注册、登录、找回密码、维护个人信息。系统提供网上用户注册，用户注册可分为个人注册、企业用户注册、其它组织注册，经管理员审核后有效
