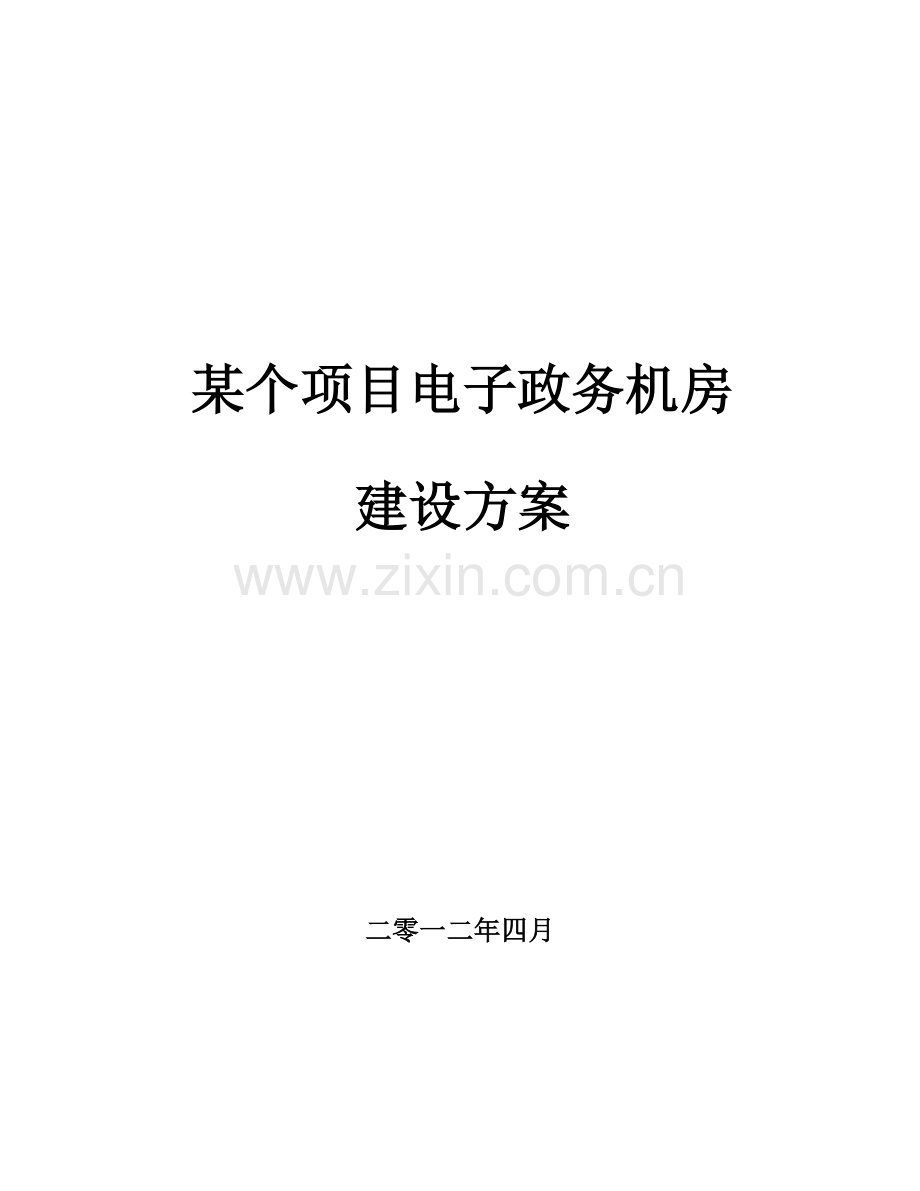

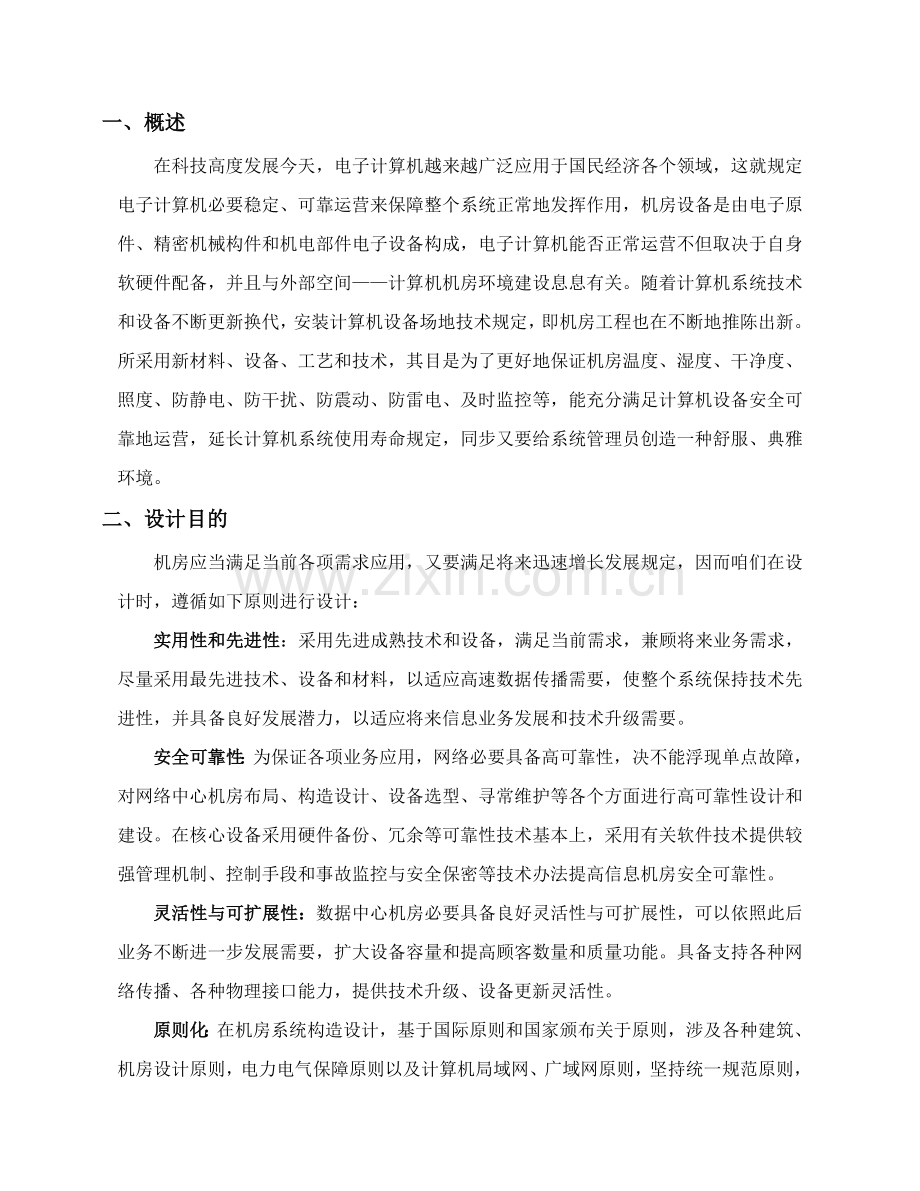

某个项目电子政务机房建设方案二零一二年四月一、概述在科技高度发展今天，电子计算机越来越广泛应用于国民经济各个领域，这就规定电子计算机必要稳定、可靠运营来保障整个系统正常地发挥作用，机房设备是由电子原件、精密机械构件和机电部件电子设备构成，电子计算机能否正常运营不但取决于自身软硬件配备，并且与外部空间计算机机房环境建设息息有关。随着计算机系统技术和设备不断更新换代，安装计算机设备场地技术规定，即机房工程也在不断地推陈出新。所采用新材料、设备、工艺和技术，其目是为了更好地保证机房温度、湿度、干净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备安全可靠地运营，延长计算机系统使用寿命规定，同步又要给系统管理员创造一种舒服、典雅环境。二、设计目的机房应当满足当前各项需求应用，又要满足将来迅速增长发展规定，因而咱们在设计时，遵循如下原则进行设计：实用性和先进性：采用先进成熟技术和设备，满足当前需求，兼顾将来业务需求，尽量采用最先进技术、设备和材料，以适应高速数据传播需要，使整个系统保持技术先进性，并具备良好发展潜力，以适应将来信息业务发展和技术升级需要。安全可靠性：为保证各项业务应用，网络必要具备高可靠性，决不能浮现单点故障，对网络中心机房布局、构造设计、设备选型、寻常维护等各个方面进行高可靠性设计和建设。在核心设备采用硬件备份、冗余等可靠性技术基本上，采用有关软件技术提供较强管理机制、控制手段和事故监控与安全保密等技术办法提高信息机房安全可靠性。灵活性与可扩展性：数据中心机房必要具备良好灵活性与可扩展性，可以依照此后业务不断进一步发展需要，扩大设备容量和提高顾客数量和质量功能。具备支持各种网络传播、各种物理接口能力，提供技术升级、设备更新灵活性。原则化：在机房系统构造设计，基于国际原则和国家颁布关于原则，涉及各种建筑、机房设计原则，电力电气保障原则以及计算机局域网、广域网原则，坚持统一规范原则，从而为将来业务发展，设备增容奠定基本。可管理性：由于机房是所有网络设备集中地，因此必要建立一套全面、完善机房管理系统。所选用设备应具备智能化，可管理功能，实现先进集中管理，简化机房管理人员维护工作，从而为其网络中心机房安全、可靠运营提供最有力保障。实用性：能适应较复杂空间使用环境，保证不受高频电气设备、动力设备及空间无线电电磁波辐射干扰，以及保证布线系统中各种线路传播各类信号之间互不干扰。经济性/投资保护：应以较高性能价格比构建网络中心机房，使资金产出投入比达到最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能与高效益。尽量保存并延长已有系统投资，充分运用以往在资金与技术方面投入。三、设计根据1、电子计算机机房设计规范 （GB50174-） 2、电子信息系统机房工程设计与安装 （09DX009）3、电子信息系统机房验收规范 （GB50462-）4、智能建筑设计原则 （GB50314-）5、计算站场地技术规定 （GB2887-）6、计算机房活动地板技术规定 （GB6650）7、建筑内部装修设计防火规范 （GB50222-95）8、建筑设计防火规范 （GB50016-）9、气体灭火系统设计规范 （GB50370-）10、火灾自动报警系统设计规范 （GB50116-）11、建筑装饰装修工程施工质量验收规范 （GB50210-）12、采暖通风与空气调节设计规范 （GB50019）13、通风与空调工程施工质量验收规范 （GB50243-）14、供配电系统设计规范 （GB50052-）15、低压配电设计规范 （GB50054-）16、建筑照明设计原则 （GB50037）17、电磁兼容限值谐波电流发射限制 （GB17625.1）18、建筑物电子信息系统防雷技术规范（GB50343-）19建筑与建筑群综合布线系统工程设计规范 （GB/T 50311-）20、建筑与建筑群综合布线系统工程验收规范（GB/T 50312-）21、安全防范工程技术规范 （GB50348）四、机房建设建议方案1、机房概况某个地区某个项目政府电子政务机房位于审计局一层（机房整体区域面积约80）。作为某个项目政府电子政务网络核心某些，必要要保证网络设备正常运营，避免由于环境问题加速期间材料老化而缩短设备使用寿命，影响系统正常运营，导致设备发生故障或瘫痪。依照机房既有条件，从机房装饰装修系统、机房供配电及照明系统、机房UPS系统、机房精密空调系统、气体消防灭火系统、防雷接地等电位系统、动力环境检测系统等七个方面进行机房建设。2、设计思路本建议方案严格遵守国家有关原则对机房建设规定。综合考虑功能区域划分合理性，保证人员、物流畅通、设备维护以便、人性化、绿色节能，具备防火、防潮、防水、防尘、防鼠、防盗、防雷、防静电、隔热、保温规定。2.1、机房功能区域划分 依照机房实际形状及甲方对各房间功能使用规定需要，综合考虑消防、空调、强电、弱电布线管线路由，维护通道、设备维修空间、设备散热及运送空间规定。满足空调室内机摆放带来维护管理简便、管线布放合理，节约成本，节能减耗原则；满足主机房设备区远离配电室，减少电磁辐射对计算机设备干扰；满足人性化设计，坚持以人为本原则，考虑人员出入通道，逃生通道畅通与便捷。机房功能区划分为中心机房设备区、监控值班室、科员办公室、领导办公室等四大功能分区。3、装饰装修系统 3.1、机房防静电地板3.1.1、地面防尘对机房区域内地面刷涂地面专用防尘漆进行防尘封闭解决。保证机房可以发挥最佳能效比，尽量减少和避免机房因灰尘问题带来诸如设备寿命减少等隐患。3.1.2、防静电地板根据GB6650-86 计算机机房用活动地板技术条件中关于计算机房防静电技术、“接地与等电位连接系统”（5.5）规定及规定：必要对计算机网络机房进行有效防静电解决即铺设防静电地板。机房铺设防静电通路地板共约32m2，防静电地板铺设后表面距机房地面200mm（可调）。活动地板下空间可以作为铺设网络线槽及敷设电气管线使用。选用国产全钢质有边进口HPL贴面防静电地板600mm600mm35mm进行铺设，该地板具备抗静电性能好、耐磨、不起尘、易清洁、无色差，装饰效果好、整体感强、平整、易除尘、不褪色等特点。 地板支座、横梁均为全钢组建，表面经镀锌防腐解决，上下钢板厚度为0.8/0.9mm，横梁：5783215.6mm，壁厚1.0mm，贴面厚度1.2mm，支架下底面：96962.5mm，支架上撑面：76763.0mm，支架中柱钢管壁厚：1.5mm。H=400mm可调防静电地板支架安装防静电地板同步，安装静电泄漏铜网、均压环。通过静电泄漏干线和机房安全保护地接地端子连在一起，将静电泄漏掉。机房内抗静电活动地板安装过程中，地板与墙面交界处，抗静电活动地板需精准切割下料，切割边解决后再安装。在机房入口处设立踏步，便于大型设备进出。3.2、吊顶3.2.1、顶面防尘对办公、机房区域内顶面刷涂专用防尘漆进行防尘封闭解决。保证可以发挥最佳能效比，尽量减少和避免办公、机房区域因灰尘问题带来诸如设备寿命减少等隐患。3.2.2、吊顶为保证装修整体性、实用性及美观性，吊顶天花板采用“美伦”牌铝合金微孔吊顶板，共需铺设80m2（600mm600mm0.8mm），此种吊顶板平整度好、无色差、不起尘、易清洁；无明龙骨，整体装饰效果好；且拆装以便。吊顶板上部空间可作为敷设照明电气管线及消防管线、吊顶板内管线较多，此种吊顶板可以很以便地拆卸和恢复，便于此后检修和增长线缆等。机房装修完净高2.8m。3.3、墙面柱面装饰机房墙面、柱面、基层采用木质龙骨，内衬石膏板，外贴铝塑板面层，对机房墙面进行装饰美化解决。所用材料两面均为金属饰面。铝塑板选用3-4mm铝塑板。铝塑板隔板特点：a. 耐侯性好、强度高、易保养。b. 优良隔音性、断热性和绝佳防火性能。c. 可塑性好、耐撞击、可减轻建筑物负荷，防震性好。d. 平整性好，轻而坚，颜色可选。3.4、踢脚线采用不锈钢踢脚线，并与周边平滑衔接，连接紧密，平直。3.5、门窗依照机房建设规范，将主机房设备区原有办公室门、窗户进行封闭解决。主机房设备区与办公区之间安装一扇玻璃隔断门，依照消防规范规定，启动方向向外。机房内安装1套1感应磁卡门禁系统，实行刷卡进出，正常工作时，所有机房人员均从入口门刷卡进入。主机房设备区、科员办公室均安装钢化玻璃门进行分区，做为功能区域之间进出通道。4、机房供配电及照明系统机房供配电系统是一种综合性供配电系统，在这个系统中不但要解决计算机设备用电问题（UPS电源），还要解决其他设备用电问题（市电）。4.1、机房电源专线 机房内市电采用VV310+26mm2电源专线进行布放，设计容量为20KW。4.2、机房市电配电箱安装在监控值班室。采用壁挂式国产动力配电箱，外型尺寸为1000mm高800mm宽200mm深，柜内开关所有采用施耐德产品，电源连接线采用天津“津成”线缆。配电柜面板设有1块电压表、3块电流表、1块电压转换开关（20KUPS）、1组工作状态批示灯等。配电柜内预留相应备用开关，主进线电缆、开关、接触器等均要预留有一定富余容量，以备后来增容和增长用电设备时使用。配电柜内还要设有独立零、地母排，均要有明显标记，便于使用中接线和检查。4.3、机房市电电源供配电线路 4.3.1、市电电源插座机房、办公区域内周边墙面上共安装市电插座20个，距离地面50cm；机柜下共安装市电插座6个。采用KBG穿线管就行布放。市电电源插座采用“鸿雁”牌五孔、10A电源插座。4.3.2、市电电源线缆市电电源插座采用VV34mm2护套电缆进行布放。 4.3.3、空调电源专线 空调电缆采用专线形式进行布放。采用VV36+14mm2电源专线进行布放。4.4、机房UPS电源供配电线路 4.4.1、UPS配电箱安装在机房设备区。采用壁挂式国产动力配电箱，外型尺寸为600mm高400mm宽200mm深，柜内开关所有采用施耐德产品，UPS输入采用VV310+26mm2电源专线。配电箱面板设有1块电压表、3块电流表、1组工作状态批示灯等。配电柜内应预留相应备用开关，主进线电缆、开关、接触器等均要预留有一定富余容量，以备后来增容和增长用电设备时使用。配电柜内还要设有独立零、地母排，均要有明显标记，便于使用中接线和检查。4.4.2、桥架在机房地面上共布放钢质桥架20米。内置机房市电电源线缆及UPS输出线缆若干条，钢制线缆桥架采用国产桥架，规格150mm宽100mm深，通过膨胀螺丝固定在地面上，各节桥架均良好接地，既保证线路安全，又起到相应屏蔽，防止外界电磁干扰和对其他信号线干扰，以保证设备电源质量和通信畅通。4.4.3、UPS输出电源线UPS输出线路采用VV36mm2护套电缆，通过钢制线缆桥架进行敷设。桥架下方通过角钢支架进行支撑固定，线缆布放至机柜上方PDU上，与PDU直接相连。4.4.4、PDU在每个机柜内配备两个垂直安装配电单元PDU，并留有空间，为后来负载增长时增长新配电单元。配电单元PDU应直接垂直挂接在机柜后门两侧配电通道，规格为220V、16A。配电单元采用16A工业连接器，配电单元上不容许安装保险丝及开关等部件，以减少触点提高配点可用性。4.4.5、UPS插座机柜下设立铜质地弹簧电源插座6个，采用VV36mm2护套电缆进行布放。4.4.5、监控供电监控系统采用双路供电，采用VV36mm2护套电缆进行布放。4.4.6、门禁供电门禁系统使用UPS供电，保证系统正常使用。采用VV36mm2护套电缆进行布放。4.5、机房照明 4.5.1、主照明机房内主照明装置宜采用机房专用无眩光灯，主机房区域不不大于500LUX，配电室照度不不大于300LUX，应急照明不不大于40 LUX，疏散批示灯照度不不大于5 LUX 。依照机房布局规定，在主机房设备区、监控值班室、科员值班室、领导值班室、过道内，采用16套 600600 T5格栅灯，作为照明使用。视机房实际状况，将机房内照明分为市电照明和UPS照明，电源由市电和UPS分别供应；中心机房设备区、科员办公室、监控室、领导办公室均采用双联电源开关，开关分别安装在各区域进门右侧墙面上，各功能区照明系统在配电柜内有相应专用空开进行单独控制。灯具安装：将灯具吊挂在吊顶内，灯具底平面与吊顶面共面。灯具电源线采用ZRBV 2.5mm2绝缘电源铜线，电源线采用在吊顶内穿KBG金属线管形式进行布线。4.5.2、应急照明及出口批示灯在机房各功能区，分别安装应急照明批示灯，由市电电源正常供电。在机房出口处，安装安全出口批示灯，由市电电源正常供电。4.6、线路测试 所有电源线路布放完毕，对如下某些进行检测：UPS插座线路市电检修插座线路重要检测以上某些L、N、PE接法与否对的，连接线松紧，测试中认真做好各项记录。在所有测试合格后，系统进入试运营，在试运营期间，如发现负载不均衡、零地电压过高等问题时应及时调节，并应经常专人巡视各某些使用状况，保证系统运营后设备用电安全。5、机房UPS采用国际上较为先进、成熟技术。选用UPS电源供电系统可靠性高，可用性强、可管理性好、可扩容性好。机房计算机设备涉及计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据实时解决与实时传递，关系重大，因此对电源质量与可靠性规定最高。本次选用1台“山特”牌3C20KS主机，电池柜1台，配备12V 100AH免维护三年期专用电池64节。延时时间12小时。UPS主机输出功率达到0.8远远超过同类其他UPS。从而保证在将来超过三年时间内，源源不断地为设备提供高质量可靠地UPS电源。此机型可满足将来设备扩容需要。设备参数型 号数量品 牌备 注UPS主机3C20KS1台山特国产电池12V 100AH（延时2小时）32节国产电池柜16节柜2套主机尺寸 (mm)248*500*616主机重量(kg)35 kg6、机房空调新风系统 本次机房空调依照机房功能区作用不同按需布置，主机房设备区安装3P柜机空调2台，柜式新风机1台；科员办公室安装3P柜机空调2台；监控值班室与领导办公室分别安装1.5P挂机空调1台。7、机房气体灭火系统7.1、七氟丙烷灭火系统设计阐明七氟丙烷气体灭火系统是当前使用较广泛气体自动灭火系统之一。本设计按规定选用七氟丙烷气体自动灭火系统。七氟丙烷灭火剂是一种无色、无味气体，不导电，不含水，不污染保护对象，不损耗臭氧层，符合环保规定。灭火后不留痕迹，不污染环境，不粘污物品，没有水渍损失，灭火效果好。七氟丙烷可用于A、B、C各类火灾，特别合用于保护档案、贵重图书等贵重资料、物品，重要用于电子计算机房，配电室，电讯中心，珍宝库，数据储存间，电器、仪表中心控制室，通讯机房等场合火灾保护。七氟丙烷灭火机理为化学及物理灭火。高效低毒，灭火浓度低，钢瓶使用少，占据空间小。七氟丙烷灭火速度快，效果好；迅速移动、迅速扩展七氟丙烷气体能穿过障碍和微小开口，达到最难接近火警区域迅速扑灭火灾。可用于有人工作场合保护。七氟丙烷气体自动灭火系统，是由卤代烷灭火系统发展而来，又是卤代烷灭火系统代替产品，七氟丙烷是当前代替物中效果较好产品，其对臭氧层耗损潜能值ODP=0,温室效应潜能值GWP=0.6,大气中存留寿命ALT=31年，灭火剂无毒性反映浓度NOAEL=9%;具备良好清洁性（在大气中完全汽化不留残渣）、良好气相电绝缘性及良好合用于灭火系统使用物理性能。技术成熟，设备可靠，稳定性好，安全性高。灭火时为低温喷放。设备操作、使用简朴，容易管理，维修以便。是当前广泛使用气体自动灭火系统之一。7.2、计算7.2.1、防护区划分依照图纸中分区及对机房内消防分区防护规定，对吊顶内部，地板下，机房区域内进行多层防护。7.2.2、设计计算防护区名称：机房防护区净容积： 84立方米。灭火设计浓度选用： C=8%（规范第3.3.3条）灭火剂设计用量： 140Kg灭火剂实际用量： 140Kg（规范第3.3.6条）灭火剂钢瓶用量： 2套(90L)；7.2.3、灭火系统选用7.2.3.1、气体灭火设备有关特点阐明及优势七氟丙烷无管网气体灭火装置采用全沉没式设计，对设备间进行保护。七氟丙烷（HFC-227ea）是以化学灭火方式为主干净气体灭火剂，其特点是无色、无味、不导电、无二次污染。毒性低，对臭氧层耗损潜能值（ODP）为零，符合绿色环保工程规定，灭火性能强 七氟丙烷灭火剂设计浓度为8%左右，灭火浓度低，药剂用量小，钢瓶使用少，占据空间小，便于安顿。使用安全 七氟丙烷灭火剂性能稳定，贮存以便工作环境温度为050。灭火时是低温喷放，灭火剂喷放时间不不不大于8秒；启动条件 DC：24V，电流：1A。本灭火系统经国家检测中心检查所有合格。系统驱动采用三种方式：自动、手动、机械应急；通过手动/自动开关在有人工作或值班时采用手动操作形式，无人时采用自动操作形式。在N2启动瓶上装有手动装置可以进行手动，在灭火设备自身上装有应急机械手动装置，以便现场及时手动灭火。防护区采用两个独立回路火灾探测器进行火灾探测，探测器敏捷度为一级：只有在两路探测器同步报警时，系统才干自动动作。 规定防护区围墙（含门、窗）强度不不大于1200Pa，具备灭火时可封闭空调管道等联动功能，防护区不得有在灭火时不能自动封闭开口。防护区围护构造及门窗耐火极限均不适当低于0.5h;吊顶恼火极限不适当低于0.25h。防护区应设立泄压口，七氟丙烷灭火系统泄压口应位于防护区净高2/3以上。防护区设立泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。应不大防护区总面积3%。喷放灭火剂前，防护区内储泄压口外开口应能自行关闭；防护区最低环境温度不应低于-10。7.2.3.2 配备原则依照实际状况，对顾客工程设计从各种角度考虑，结合消防设计规范选取最佳设计配备解决方案。所配备设备均具备技术先进性、成熟性、高度可靠性。在机房设备区安全通道出口处，设立机房泄压口，保证一旦机房浮现事故设备可以正常工作。采用“北大青鸟”牌JB-QB-21S-VFC3010A/CE2气体灭火控制器1台。对机房内部空间及防静电地板下方进行实时监测。气体自动灭火系统另配备有智能型感烟火灾探测器JYT-GD-JBF-3100 26个，分别布放在屋顶下方和防静电地板下。智能型感温火灾探测器JTW-ZD-LN21104 20只，分别布放在屋顶下方和防静电地板下方，机房门口上方安装放气批示灯LW5606 3只，火灾声光警报器JBF-VM1372B 3只供机房内自动灭火使用。JB-QB-21S-VFC3010A/CE2气体灭火控制器功能阐明：GQQ气体灭火控制器为壁挂式报警、灭火控制器；每台控制器可以连接200个总线设备和控制2个气体灭火区；气体灭火控制延时启动时间可以在130秒内任意设立；控制器具备在线或离线编程、注释功能；控制器可以实现中、英文菜单任意切换功能；设有自动方式、手动方式两种控制方式；控制器在配接通讯接口卡VOP3510后可以与JBF-11S控制器进行联网；每个灭火区需要配接一种VM-3365气体灭火模块；控制器可以配接中央控制室图形显示系统（CRT系统）。JTY-GD-JBF-3100点型光电感烟火灾探测器 设备特点：l 内置微解决器，探测器对自身采集到数据进行存储、分析和判断，具备自诊断功能；l 敏捷度可调。以实现顾客对工作环境敏捷度规定；l 污染自动补偿。依照自身污染限度进行零位漂移，最大限度减少误报；l 探测器上电后自动检测光学迷宫，污染限度超过补偿范畴，可自动报出探测器污染故障；l 抗干扰能力强。抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界强光（光源）干扰；l 抗湿热能力强，极具创意导流槽设计，可适应于各种不同环境规定；技术指标：内容 技术参数工作电压DC 19-28V 控制器提供，调制型工作温度-10+50贮存温度-20+50相对湿度95%(402)监视电流0.3mA （24V）报警电流3mA （24V）响应阈值0.15dBm最大风速5m/s确 认 灯监视状态瞬时闪亮，报警常亮（红色）外形尺寸100mm 44mm编址方式使用专用电子编码器保护面积60-80m2线 制二总线，无极性最远传播距离1500m执行原则GB4715-点型感烟火灾探测器安装与接线：l 将探测器底座JBF-FD用2只M4螺钉紧固在预埋盒上，注意底座上门向批示应朝向房门入口或视野所及之处；l 采用21.0-1.5mm2导线，将回路两总线L1、L2分别接在端子1和端子3上，接线不分极性；l 用编码器对探测器写入部位号（1-200）；l 将探测器嵌入底座，然后按顺时针方向拧紧即可。l 安装图例：JTW-ZD-LN2110点型感温火灾探测器 设备特点：l 内置微解决器。探测器对自身采集到数据进行存储和判断，并具备自诊断功能；l 探测器为A2类感温探测器，同步兼具备S和R功能；l 输出温度升降曲线。可以通过控制器查看现场温度升幅曲线；l 稳定性高。抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；l 抗湿热能力强，极具创意导流槽设计，可适应于各种不同环境规定；技术指标：工作电压DC 19-28V 控制器提供，调制型工作温度-10+50贮存温度-20+50相对湿度95%(402)监视电流0.3mA （24V）报警电流3mA （24V）确 认 灯监视状态瞬时闪亮，报警常亮（红色）外形尺寸100mm 36mm编码方式使用专用电子编码器编码保护面积20-30m2线 制二总线，无极性执行原则GB4716-点型感温火灾探测器安装与接线：l 先将探测器底座JBF-FD，用2只M4螺钉紧固在预埋盒上，注意底座上门向批示应朝向房间入口或视野所及之处；l 采用21.0-1.5mm2导线，将回路两总线L1、L2分别接在端子1和端子3上，接线不分极性；l 用编码器对探测器写入部位号1-200；l 将探测器嵌入底座，然后按顺时针方向拧紧即可；安装图例：VB3301A 探测器底座 外形尺寸： 功能阐明：JBF-FD编址型探测器底座，用于配接JBF-3100感烟探测器、LN2110感温探测器。注意事项：l 探测器底座上门向批示应朝向房间入口或视野所及之处；l 安装前应使用专用编码器对探测器编码；l 安装时宜带手套操作，以保持探测器外壳清洁；l 设备在安装毕但现场环境恶劣状况下，请勿去掉探测器外防尘罩；l 定期进行加烟实验，建议每半年一次；JBF-VM1372B非编址火灾声光警报器 外形及尺寸：技术指标：内容技术参数工作电压DC2428V工作电流50mA报警音量90dB闪光周期1.5秒安装方式 吸顶、壁挂安装外形尺寸98mm X 68mmLW5606气体释放灯 外形及尺寸：技术指标：内容技术参数工作电压DC24V（无极性）工作电流280mA安装方式壁挂式外形尺寸300mm120mm26mm安装：l 安装在气体灭火区外面，防止放气时人员误入。l 无极性电源（24V）两总线接入。JBF-VOP3580A紧急启停按钮 外形及尺寸：功能阐明：配合VM3365A输入/输出模块使用，普通安装在气体灭火保护区门外，用于现场紧急启动、停止气体灭火控制设备。需要紧急启动时，按下玻璃片，此时红灯亮，实现气体灭火操作。当每个灭火区配备了各种紧急启停按钮时，按钮之间必要采用串行连接方式。VM3365A 输入输出模块 功能阐明：l VM3365A输入/输出模块与JB-QB-21S-VFC3010A气体灭火控制器配合使用；l 每个灭火区需要配1个VM3365A输入/输出模块；l 模块具备设立延时时间、控制输出、接受反馈信号、线路检测功能；l VM3365A输入/输出模块具备3组输出和一组反馈功能；l VM3365A输入/输出模块触点输出容量为DC30V/2A；8、机房防雷、接地、等电位连接系统严格按现行原则、规范进行设计，满足国际电工委员会IEC61632及所有国标技术规定，雷电防护效果超过99%。8.1、机房供电系统防雷办法第一、二级电源防雷（能有效防止直击雷、感应雷和雷电侵入波危害）：GB50343-建筑物电子信息系统技术规范、GB50057-94建筑物防雷设计规范第六章“防雷击电磁脉冲”中第6.4.7条：“在LPZ0A或LPZ0B区与LPZ1区交界处，在从室外引来线路上安装SPD，应选用符合级分类实验产品。应按本章第6.3.4条规定拟定通过SPD10/350s雷电流幅值。SPD标称放电电流In不适当不大于50 KA”。保护级别：第一级电源防雷；所选产品：1套德国DVA CSP 3P 100FM电源防雷器；安装地点：UPS不间断电源前端总配电柜专线主断路器进线输出端，并联安装；保护范畴：配电柜后端供电线路、设备及用电设备；保护方式：分别在L-N、N-PE间进行保护；泄 流 量：每块MCD50 50KA（10/350s），NPE模块125KA（10/350s）；防雷器采用模块化设计，安装维护十分以便。第二级原则型电源防雷（能有效防止感应雷和雷电侵入波、开关操作过电压及反射波效应过电压危害）：保护级别：第二级电源防雷；所选产品：1套德国DG M TT385三相电源防雷器； 安装地点：机房配电柜电源输出端；保护范畴：机房所有用电设备；保护方式：分别在L-N、N-PE间进行保护；泄 流 量：每块V20-C 40 KA（8/20s）、每块NPE模块 50KA；第三级电源防雷（能有效消除开关操作过电压、感应过电压危害）：保护级别：第三级电源防雷；所选产品：6套德国 V10-C/2-AS安装地点：服务器等大型网络设备前端。保护范畴：所保护贵重网络设备；保护方式：将电压限制在特定水平，分别在L-N、N-PE间进行保护；泄 流 量：每块V10-C 泄流量20KA（8/20s）；对额定工作电流为10A网络设备进行第三级防雷保护。保证机房此某些设备在雷电天气下可以正常工作。8.2、等电位连接系统8.2.1、机房安全保护接地体根据GB50343-建筑物电子信息系统防雷技术规范有关内容规定。在网络机房外，选取合理地点，设立一种室外综合接地体，并按照规范规定引至机房内。同步，机房内部所有设备按规定进行等电位连接解决。安全保护接地体采用“垂直法”进行设计。即在建筑物外空地中，按规定呈直线型垂直埋入6根502500mm接地专用地棒做为垂直接地电极，接地棒顶部距离土壤表面不不大于0.5m，垂直接地电极之间配合2块长效缓释降阻模块使用。垂直接地电极间隔3米，各垂直接地电极通过水平接地极焊接，焊接处焊点长度为水平接地极宽度2倍。垂直接地电极顶部距离土壤表面不不大于0.7米，垂直接地电极与水平接地级相连后引至大楼墙面0.5米高处汇流转接盒内，再用BV25mm2接地下引线穿PVC管引入机房后接在接地汇流铜排上，焊接处进行有效防锈、防腐解决。上述工程内容完毕后，实测接地体接地冲击电阻值不大于1欧姆，进行回填。回填时，接地体使用200Kg离子降阻剂与土壤均匀混合，进行回填解决。详见下页示意图！接地下引线接地极50mm3000mm900mm地沟2300mm2500mm3m3m地面层接地模块 8.2.2、设立机房等电位汇流铜排及均压环依照GB9361-88 计算站场地安全规定中有关规定，机房内静电通路地板下应设立机房接地汇流铜排及均压环，且与安全保护接地汇流排多点良好连接。等电位汇流铜排：在机房适当位置安装4套德国OBO 等电位汇流铜排 1801，机房独立接地线、静电泄流铜网和均压环与等电位汇流铜排连接并良好接地。防静电均压环：管理信息系统中心机房防静电地板下面敷设防静电均压环，防静电均压环采用T2 330mm紫铜排，沿机房防静电地板下方四周布置，与防静电泄流铜网良好连接并与接地汇流铜排良好接地；接地汇流铜排与机房接地线预留端之间采用BV25 mm2绝缘护套铜线连接，作为保护接地干线使用。8.2.3、设立防静电泄漏铜网依照GB9361-88 计算站场地安全规定中有关规定，中心机房内静电通路地板下应设立防静电泄流铜网，且静电泄流铜网与安全保护接地汇流排多点良好连接。在机房地面上共敷设静电泄流铜网，静电泄流铜网采用0.3100mm紫铜带，按600mm600mm间距敷设成网格状，交叉处置于防静电活动地板金属支架下，防静电泄流铜网四周与防静电均压环连接并与接地汇流铜排良好连接和接地。8.2.4、等电位连接机房内吊顶金属支架、墙面金属支架、防静电通路地板金属支架、静电泄流铜网、防静电均压环、计算机设备及机柜、UPS及电池柜等设备金属外壳以及室内所有金属门、窗等分别与接地汇流铜排连接并良好接地，以达到良好等电位、电磁辐射（EMI）及静电屏蔽效果。9、机房视频监控系统为了有效防止无关人员闯入机房重要区域或操作，实时监控进入时间，加强管理工作，在机房区域内安装四个摄像头，负责监控设备及出入人员，保证机房设备及人员安全。10、机房环境集中监控系统依照机房安全可靠性规定提高，咱们将对机房环境监测系统暂做如下设计：UPS系统（对机房UPS进行监控）；供配电系统（安装1套电量仪，对输入市电进行全面监测）；温湿度检测系统（安装温湿度传感器，并对其实时监测）；消防状态监测； 漏水检测系统（安装泄漏检测设备，并对其实时监测）；10.1、系统选型选用专业机房监控软件“Cowin机房集中监控系统” ，Cowin机房集中监控系统采用以便组态界面，顾客通过一、二天培训，就可以自行运用组态系统，保证了系统可靠性，稳定性及易维护性。Cowin机房集中监控系统可以较好实现了对机房环境设备统一监控与管理。系统通过采用先进计算机技术、网络通讯技术、视频传播技术、图像解决技术等，可以便地实现对各个智能设备运营状态、运营参数显示、解决和存储等；并可实现各子系统之间数据流动，具备强大联动功能；同步，本系统故障自动检测与专家诊断功能以及丰富报警功能，也极大地减轻了机房维护人员承担，在提高了机房系统可靠性同步提高了整个机房运营效率，极大提高了机房运营管理水平。实现了对机房科学管理。本系统详细有如下先进性能：通用性监控系统设计符合国际工业监控与开放式设计原则。可靠性监控系统具备良好电磁兼容性和电气隔离性能，不影响被监控设备正常工作；监控系统具备专家诊断功能，对通信中断、软件故障可以诊段出故障并及时告警；监视各智能设备各部件运营状态和工作参数；监控系统提供一年历史曲线和事件发生记录，便于查询。监控系统可以承受365天*24小时持续工作压力，均采用工业级产品，重要硬件设备国外进口，可靠性极高，平均无端障时间不不大于6万小时。监控系统网络通信合同符合国际网络合同原则，操作系统选用实时多任务管理Windows操作系统，原则开放式数据库接口，可支持各种类型数据库，可满足从集中监控中心（CSC）到现场监控单元（FSU）三层构造管理。兼容性支持世界各知名厂家提供智能设备，实现完美监控。安全性系统拥有强大自检功能，可以对系统与各设备通讯状态和各设备故障状态进行全面及时检测；同步也对软件数据库、动态库等进行全面自检。系统强大多媒体技术，对各种设备报警提供专家解决提示，报警形式丰富涉及屏幕报警、警铃报警、多媒体语音、短消息系统信息、电话语音报警系统等。强大报警解决功能。可区别多级报警级别，报警事件发生时，系统按事件级别排队报警，显示解决，并将系统界面自动切换到相应报警画面。强大管理功能。对任一事件都针对机房详细状况给出相应解决提示，指引值班人员解决问题。软件系统设计对系统管理和维护人员进行多级权限分类以区别限制各级别顾客对系统访问和操作能力。强大网络管理功能，亦可依照顾客需要全面监控主机、服务器、路由器等工作状态、数据流量、网络负荷。严格密码管理，保证系统运营安全。可与保安闭路等系统联动，直接在监控主机上实现事件录像、回放，火警自动开门等。系统具备防潮、防雷、防静电、防干扰等抗干扰功能，符合国际电工原则。系统及设备浮现故障不影响被监控其她设备正常工作和功能控制，具备最佳安全隔离功能。开放性在联网监控中，集中监控中心可挂接256个区域管理中心和现场监控单元，实际应用中不存在容量限制问题。系统采用通用数据库，提供开放数据接口（如OPC等）。对顾客提供通讯合同和通讯接口设备可以以便连接。实时性系统提供逐点传送（轮巡传送）、有值变化传送、系统自动选取三种方式来传送数据，依照实际需求选取恰当，可以最大提高系统实时性。做到1秒内完毕本地数据采集，3秒内
