基坑排水专项方案.doc

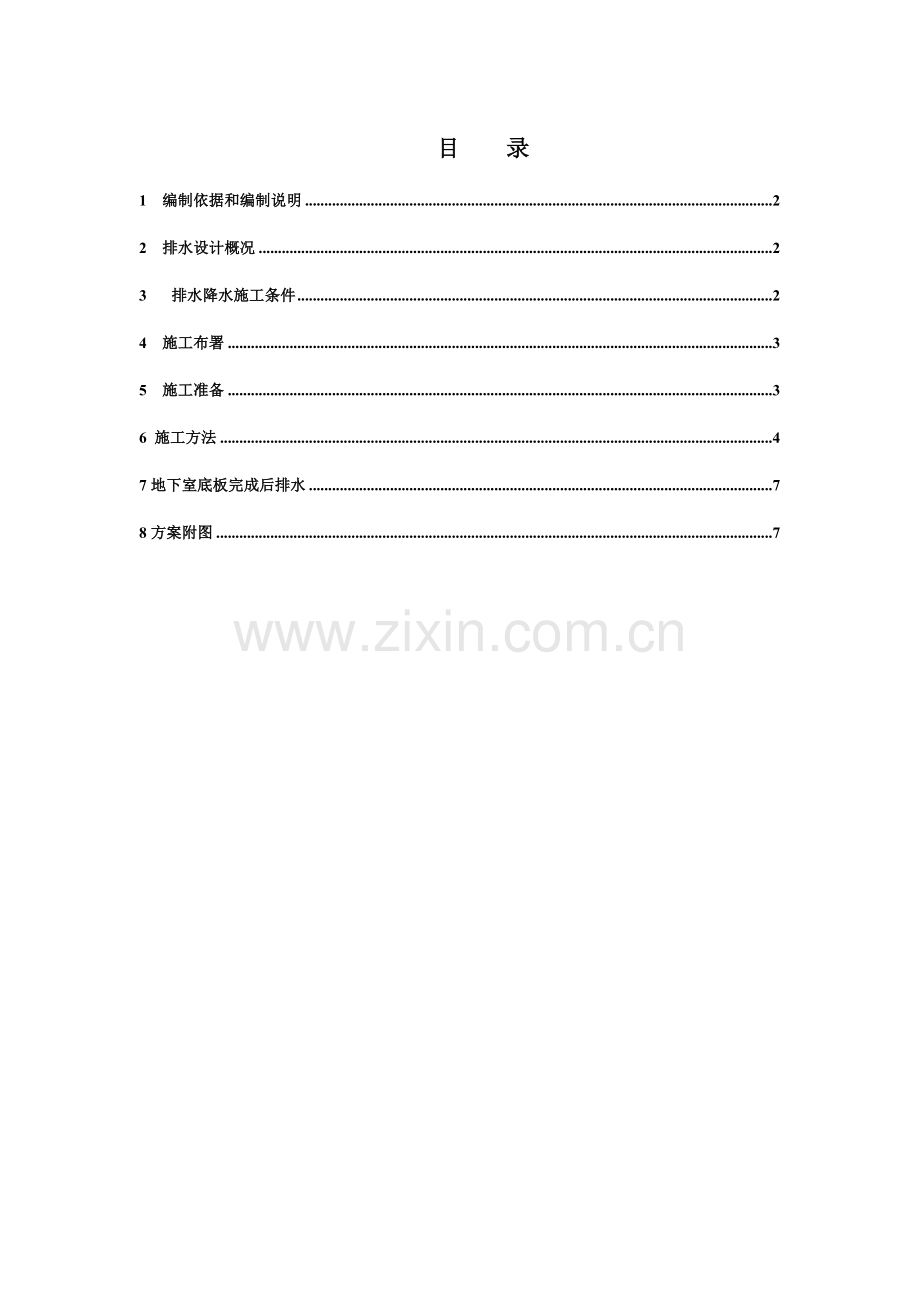

目 录
1 编制依据和编制说明 2
2 排水设计概况 2
3 排水降水施工条件 2
4 施工布署 3
5 施工准备 3
6 施工方法 4
7地下室底板完成后排水 7
8方案附图 7

1 编制依据和编制说明
1.1 编制依据
1.xxx惠州城市建设开发觉场项目部提出若干工程情况、配合要求等。
2.《xxx·xxx一期地下室施工组织设计》及建设单位制订工期节点要求。
3．本工程现场基坑实际情况。
3.深圳华森建筑和工程设计顾问设计“xxx·xxx一期项目工程”施工图
纸。
4．我企业以往类似工程经验。
1.2 编制说明
1．本工程地下室施工，依据现场实际情况，必需优异行排水降水工作，不然无法开展施工。故本工程排水降水工作尤其关键，排水降水工作好坏，直接关系到后续工作开展、同时影响整个工期。故我项目部把此项工作列为地下室施工中关键，并作了具体计划和准备。
2 排水设计概况
xxx·xxx一期项目工程在惠州市惠城区文头岭片区，三面临已完工市政道路，西侧临拟建小区道路（原水塘土堤）。设计意图是利用原有水塘作半地下室，故土方开挖量少，同时也合理利用空间，节省资源。故本工程基坑和通常工程施工中排水降水有其特殊性：
因为场地为原有水塘，故基坑原来就有一定积水，且水位线高、地下水丰富。
因为利用原水塘底做地下室底板基层，故基坑排水降水等同于通常工程地面明排水。
本工程排水设计只排至现场南侧6、7栋外道路上市政排水井，若建设单位指定要排至枝江内，我部应再补充方案。

3 排水降水施工条件

因为现场桩基施工已快完成，并有5栋及4栋办理了部分场地移交，含有了一定工作面，又因为依据本工程地下室施工组织设计，原计划先施工5栋部位，排水降水计划符合组织设计要求。现场周围已完成了市政排水管及其它地下室分项工程施工准备工作，现场含有了一定施工条件，特制订本方案。
4 施工布署
4．1水泵数量安排
依据本工程地下室施工组织设计，整个地下室施工分6个施工段，同一专业施工过程在施工段之间组织依次施工。我部计划伴随施工段转移抽水工作关键也随之转移，故共安排6台大功率水泵抽水（直接从坑内抽到坑外），另安排10台小功率水泵负责抽承台水至坑内排水沟内并随需要移动。
4．2施工次序
自然水、表面积水及（结构集水井及低位承台电梯井处集水井中水）——后浇带清洗槽——坑内周围排水明沟——坑内周围集水井——坑外截水明沟——沉淀池——市政排水井
5 施工准备
5.1技术准备
5.1.1应含有技术资料：作好抽水台班计量工作，确定好建设单位指定排水弃水口。
5.1.2测量好排水沟、集水井位置。
5.2机械设备准备
序号
机械名称
型号
数量
放置地点
1
液压挖土机
PL200
1台
准备挖排水沟
2
铁锹
TRM6
10
挖集水井，修排水沟
3
砂浆机
JZ350
1
拌砌明沟砂浆
4
潜水泵
QY-15（大功率）
管径（150）
7
从坑内抽到坑外（1台备用）
5
潜水泵（柴油）
管径25/50
10
抽承台内水
8
翻斗车

5台
运砖、砂浆、卵石
全部施工机械在土方工程施工前，全部调至正常工作状态，并在机具保管室备足多种设备易损件，对每台机具维修全部要定人定机。对于大功率水泵现场共7台，留1台备用。
5．3 现场准备
5．3．1疏通运输道路，接通施工中临时用水、电源。
5．5．2作好集水井处安全防护工作。
5．4材料准备：
5．4．1现场应准备好水泥、沙、卵石、砖和集水井所用材料。
5．4．2草席
6 施工方法
6.1排水方法：
本工程地下室水位较高，依据现场情况，计划排水采取明沟、集水井相结合方法进行排水，因为本工程底板为结构找坡，故计划从中间向东西方向排水，经过沉淀池沉淀后排入建设单位指定市政排水口。整个排水系统以下：利用地下室部位结构集水井抽水至后浇带清洗槽（作底板排水明沟），后浇带排水明沟排入基坑内周围排水沟，基内周围排水沟排入坑内周围排水沟中集水井，再由坑内周围集水井抽出坑内，排入坑外截水沟，截水沟排水至沉淀池，最终经过沉淀池排入建设单位指定市政排水口。
排水步骤以下：自然水、表面积水及（结构集水井及低位承台电梯井处集水井中水）——后浇带清洗槽——坑内周围排水明沟——坑内周围集水井——坑外截水明沟——沉淀池——市政排水井
基坑内结构集水井、低位承台电梯井处临时集井作法，采取钢筋笼外封钢丝网包裹，开挖临时集水井时，其开挖边跟钢筋笼外边大于500mm为宜，底铺500厚5-40粒径卵石作过滤层，然后再把钢筋笼放入并用一样卵石大致500mm厚从侧围堵作为过滤层。抽水泵可直接放置在钢筋笼中。
后浇带清洗槽，在后浇带底部按结构说明开挖深>100mm沟槽然后在底部浇好C15砼垫层100厚（同时做好防水附加层），按0.3%坡底排水具体作法如附图：

坑内周围排水沟及坑外截水沟作法；直接用灰沙砖砌筑底部100厚C15素砼找坡，沟槽内用水泥砂抹面，其大小为300*250（沟壁厚度为120mm）。以下图所表示：

坑内集水井作法同临时集水井作法。
沉淀池详见排水平面部署图，本工程设置两个沉淀池，在6、7栋南侧，经沉淀后直接排入江内或建设单位指定市政排水井。沉淀池设三级沉淀尺寸1600*1000*1000（内净）。砖砌沉淀池，池壁厚120mm内抹1：3水泥砂浆。

6.2.5排水降水应注意事项
⑴ 应随时检验，水泵用电保护，和电源线是否有磨损等情况，预防漏电伤人，作好安全工作。
⑵ 应随时检验集水井中水泥沙是否过多，降低水泵磨损。
⑶ 要派专员值班，以防水抽闲后，水泵仍工作；同时要做好防盗工作，预防水泵

7地下室底板完成后排水

7.1排水步骤：底板完成后，考虑后浇带清洗等施工作出以下清洗排水步骤：
清洗后浇带积水——结构底板排水明沟——结构集水井——用水泵抽至基坑外截水沟
7.2排水集水井施工：①利用和后浇相连结构集水坑作积水井；②利用基坑开挖时坑内周围临时集水井（具体详见后附“地下室底板后浇带清洗排水平面图”）

8方案附图
8.1基坑施工排水降水平面部署图
8.2后浇带清洗排水平面部署图:
