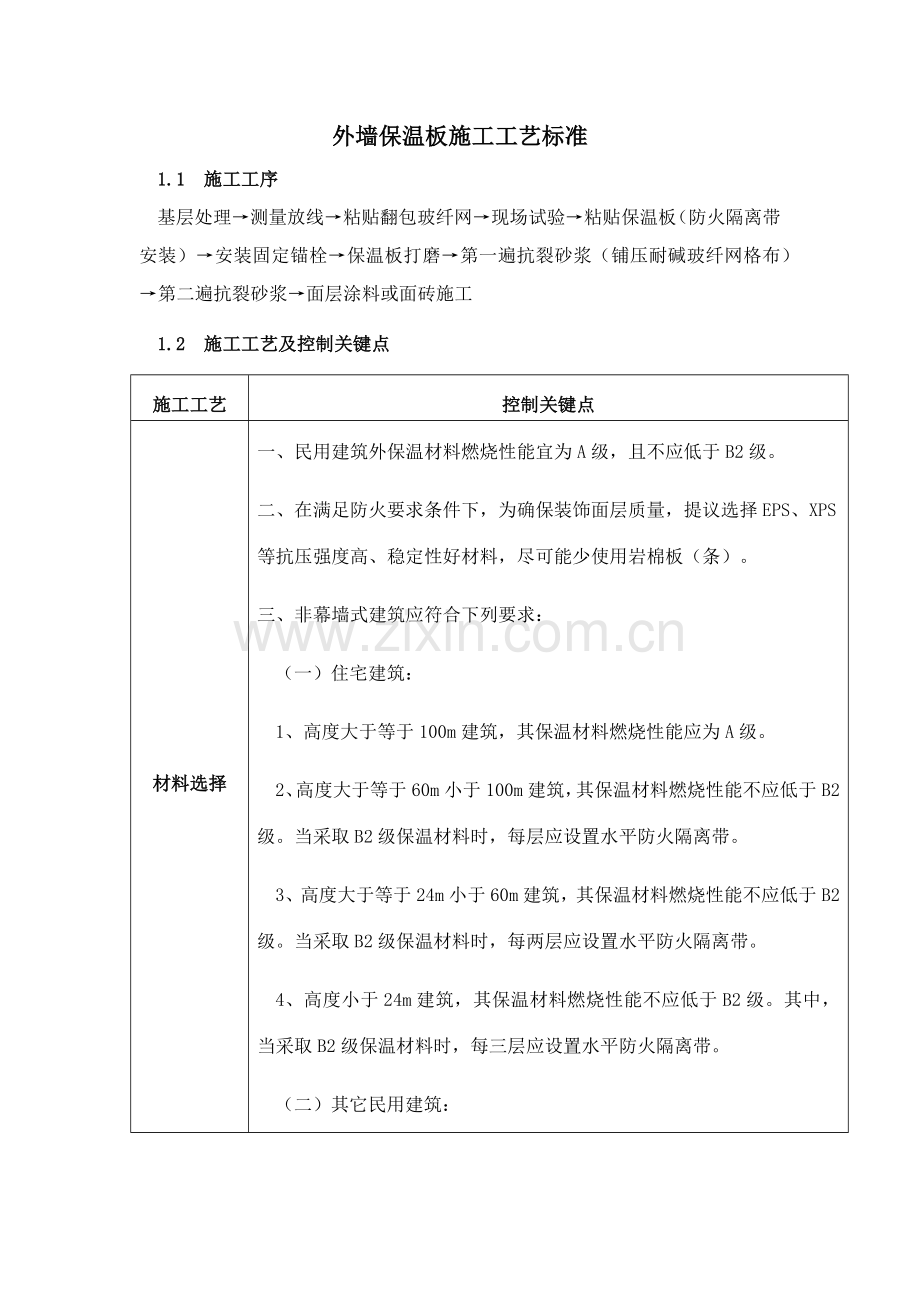

外墙保温板施工工艺标准
1.1 施工工序
基层处理→测量放线→粘贴翻包玻纤网→现场试验→粘贴保温板（防火隔离带安装）→安装固定锚栓→保温板打磨→第一遍抗裂砂浆（铺压耐碱玻纤网格布）→第二遍抗裂砂浆→面层涂料或面砖施工
1.2 施工工艺及控制关键点
施工工艺
控制关键点
材料选择
一、民用建筑外保温材料燃烧性能宜为A级，且不应低于B2级。
二、在满足防火要求条件下，为确保装饰面层质量，提议选择EPS、XPS等抗压强度高、稳定性好材料，尽可能少使用岩棉板（条）。
三、非幕墙式建筑应符合下列要求：
（一）住宅建筑：
1、高度大于等于100m建筑，其保温材料燃烧性能应为A级。
2、高度大于等于60m小于100m建筑，其保温材料燃烧性能不应低于B2级。当采取B2级保温材料时，每层应设置水平防火隔离带。
3、高度大于等于24m小于60m建筑，其保温材料燃烧性能不应低于B2级。当采取B2级保温材料时，每两层应设置水平防火隔离带。
4、高度小于24m建筑，其保温材料燃烧性能不应低于B2级。其中，当采取B2级保温材料时，每三层应设置水平防火隔离带。
（二）其它民用建筑：

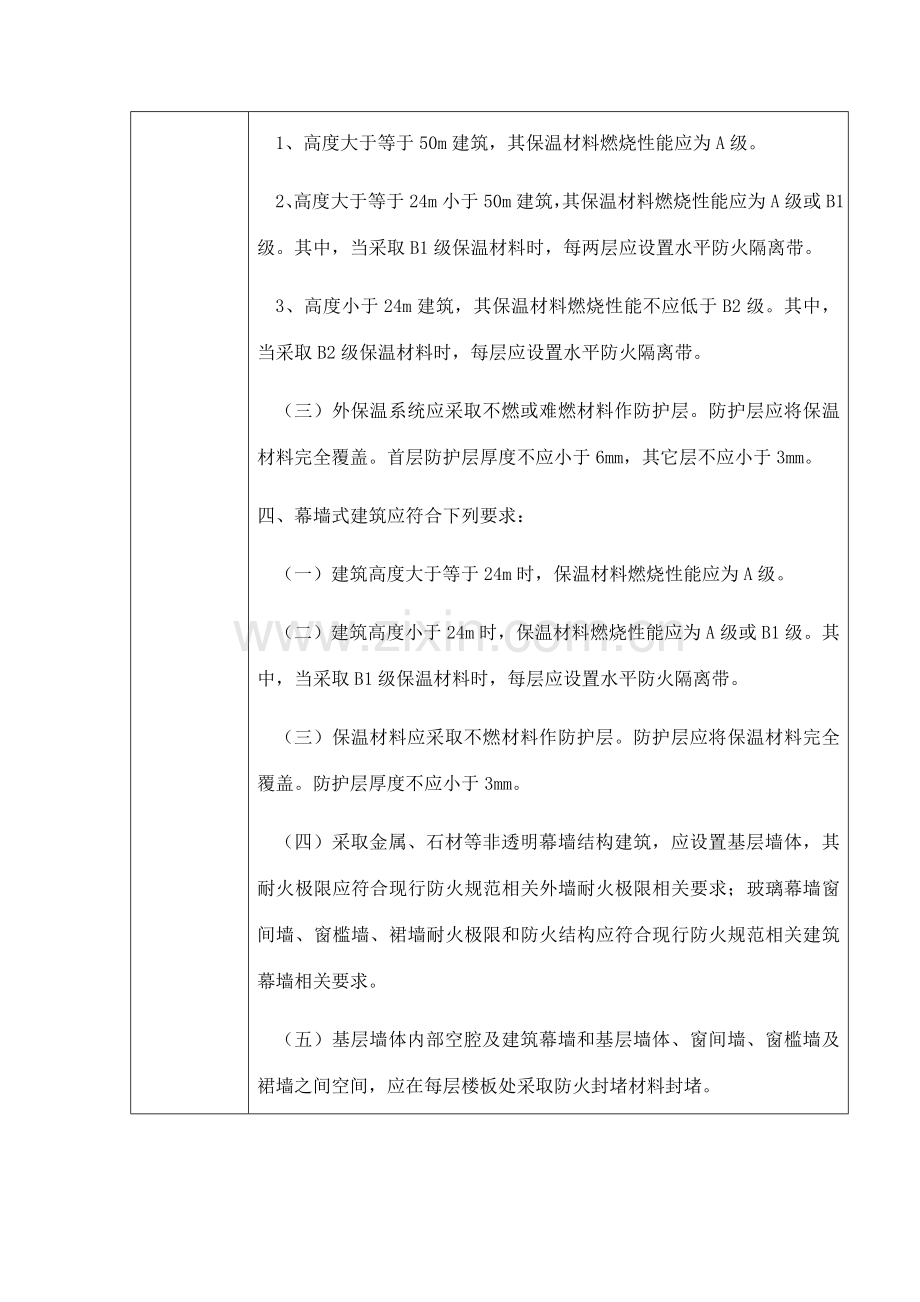

1、高度大于等于50m建筑，其保温材料燃烧性能应为A级。
2、高度大于等于24m小于50m建筑，其保温材料燃烧性能应为A级或B1级。其中，当采取B1级保温材料时，每两层应设置水平防火隔离带。
3、高度小于24m建筑，其保温材料燃烧性能不应低于B2级。其中，当采取B2级保温材料时，每层应设置水平防火隔离带。
（三）外保温系统应采取不燃或难燃材料作防护层。防护层应将保温材料完全覆盖。首层防护层厚度不应小于6mm，其它层不应小于3mm。
四、幕墙式建筑应符合下列要求：
（一）建筑高度大于等于24m时，保温材料燃烧性能应为A级。
（二）建筑高度小于24m时，保温材料燃烧性能应为A级或B1级。其中，当采取B1级保温材料时，每层应设置水平防火隔离带。
（三）保温材料应采取不燃材料作防护层。防护层应将保温材料完全覆盖。防护层厚度不应小于3mm。
（四）采取金属、石材等非透明幕墙结构建筑，应设置基层墙体，其耐火极限应符合现行防火规范相关外墙耐火极限相关要求；玻璃幕墙窗间墙、窗槛墙、裙墙耐火极限和防火结构应符合现行防火规范相关建筑幕墙相关要求。
（五）基层墙体内部空腔及建筑幕墙和基层墙体、窗间墙、窗槛墙及裙墙之间空间，应在每层楼板处采取防火封堵材料封堵。
基层清理

基层处理、验收
1、 墙体基面须清理洁净，要求平整坚实，检验墙面平整度和垂直度，用2m靠尺检验，最大偏差≯3mm。
2、墙面基面以敲击法检验空鼓情况，如遇空鼓，应凿除，并以水泥砂浆补平；清除可能附着浮浆、浮灰、油污等影响粘结效果异常现场，铲除突起处。
3、门窗框、栏杆、避雷带、给排水管道固定钉及其它预埋件安装完成，并预留出外保温施工余地，经过验收并符合设计要求。
粘贴翻包玻纤网

预粘翻包玻纤网
1、 保温板安装起始部位及门窗洞口、女儿墙等收口部位应预粘（在粘贴保温板前完成）翻包玻纤网，宽度为保温板厚加200mm 。

测量放线

水平、垂直控制线
1、 在各墙面勒脚处弹出控制基准线，作为首批保温板粘贴控制线，尤其是门窗框处应弹好阳角控制线，建筑物外墙阳角挂垂直基准钢线；
2、 每个楼层在合适位置挂水平线， 以控制保温板垂直和平整度。
现场试验

保温板和粘接砂浆抗拉试验

厚度检测

完成后厚度抽检

锚栓拉拔试验

玻纤网、抗裂砂浆抹面层和保温板粘接进行现场试验
1、 对保温板和粘接砂浆粘接试验。
2、 对进场保温板厚度进行检验，完成后对厚度进行抽样检验。
3、 对锚栓进行现场拉拔试验。
4、 对玻纤网、抗裂砂浆抹面层和保温板粘接进行现场试验。
粘贴聚苯板

点框法

条粘法

保温板粘贴

靠尺拍平

阳角错牙处理、洞口保温板切割

发泡聚氨酯填塞缝隙

防火隔离带板材安装
1、 粘贴法有点框法、条粘法和满粘法，通常采取点框法。
2、  用钢抹子沿保温板四面涂抹配制好粘结剂，宽度为50mm，板中间均匀设置8个直径100mm粘结点，厚10mm，粘结剂涂抹面积不得小于 40%，板周围粘接剂处预留一排气孔，用于排除板粘贴时及粘结剂固化时产生空气。
3、 板应自下而上，沿水平方向横向铺贴，确保连续结合，上下两排板应错缝1/2板长。
4、 粘板时应轻柔均匀挤压板面，随时用托线板检验平整度。每粘完一块板，用2m靠尺将相邻板面拍平，立即清除板边缘挤出胶粘剂，板和板之间应无“碰头灰”。
5、 在墙面转角，应先排好尺寸，裁切保温板，使其垂直交错连接，类似马牙槎，并确保墙角垂直度。
6、 门窗洞口四角部位保温板应采取整板裁成L型进行铺贴，不得拼接，接缝距洞口四角距离大于200MM。
7、 切割保温板必需用专用工具，切割面必需打磨平整、方正。
8、 严格控制板拼缝小于1.5MM，若大于1.5MM，应用条形板材粘胶后填充或发泡聚氨酯填塞，不得使用胶浆直接修补。
9、 依据规范要求，需要设置防火隔离带，需采取A级材料按设置间距、宽度设置，施工方法和保温板基础相同。
安装固定锚栓

1、 保温板粘贴牢靠,正常情况下最少在二十四小时后安装固定锚栓，每个孔必需穿透密实轻集料砌块。依据胀钉直径，用冲击钻在保温板表面向内打孔，进墙深度和胀钉配套，钉头和圆盘不得超出板面。
2、 锚固件数量：建筑高度20M以下不少于7个/M2，20M以上不少于9个/M2，通常三块相邻保温板接触T型接缝处必需设一个锚固件。
3、单个锚栓固定破坏拉力平均值要大于0.3KN。确保按说明书要求施工，并严格确保在墙体中锚固深度40-50㎜。
4、在门窗洞口、阳角、孔洞边缘处所粘贴保温板应沿水平、垂直方向增加固定锚栓，其间距小于300mm，距基层边缘大于60mm。
5、为了使系统达成愈加好防水保温效果，在安装完成锚固件上，批涂抹面胶浆，要求将锚固件充足覆盖。待胶浆完全干燥后，再进行大面积抹面胶浆批涂。
聚苯板打磨

1、 在保温板铺贴完成后，间隔二十四小时进行打磨。用美工刀割去凸出于墙面部分，然后用打磨板磨去板缝处不平整表面。
2、 打磨时散落保温板碎屑随时用刷子、扫把或压缩空气清理洁净。
第一遍抗砂浆

1、施工前检验板面是否干燥、清洁。
2、使用胶浆对保温板拼缝处进行修补加固。
3、 将整个墙面使用抗裂砂浆进行满批打底。
4、 在抗裂砂浆未完全凝固之前，将耐碱网格布压入抗裂砂浆中。
5、 网格布不可压入过深，尽可能靠近抗裂砂浆完成面2/3位置处，不得使网格布皱褶、空鼓、翘边，网格布搭接宽度不少于100MM。
6、 当碰到门窗洞口时，应在洞口四角处沿45度方向补助一块30*20CM标准网格布，以防开裂。
7、 严禁网格布直接铺在保温板表面后，再用抗裂砂浆涂布。
第二遍抗砂浆

1、 在第一层抗裂砂浆凝固前（表干，可碰触），涂抹第二层抗裂砂浆。
2、 抗裂砂浆应充足把网格布包裹，具体以看不见网格布颜色，而看见网格布格子标准来控制。
3、 抗裂砂浆要求均匀平整压实，要拍打紧压，在砂浆湿状态下确保平整度和压紧收光一次成活，切忌不停揉搓，以免形成空鼓。
4、 若碰到高温天气，抗裂砂浆在终凝后对其表面洒水湿润养护，以防其表面失水过快而产生毛细裂缝。
面层涂料或面砖施工

1、 抗裂砂浆满批完成后，若有墙面不平整，可在6-8小时后，进行打磨平整。
2、 1-2天后，抗裂砂浆凝固后，经验收，即可进行面层涂料或面砖施工。
