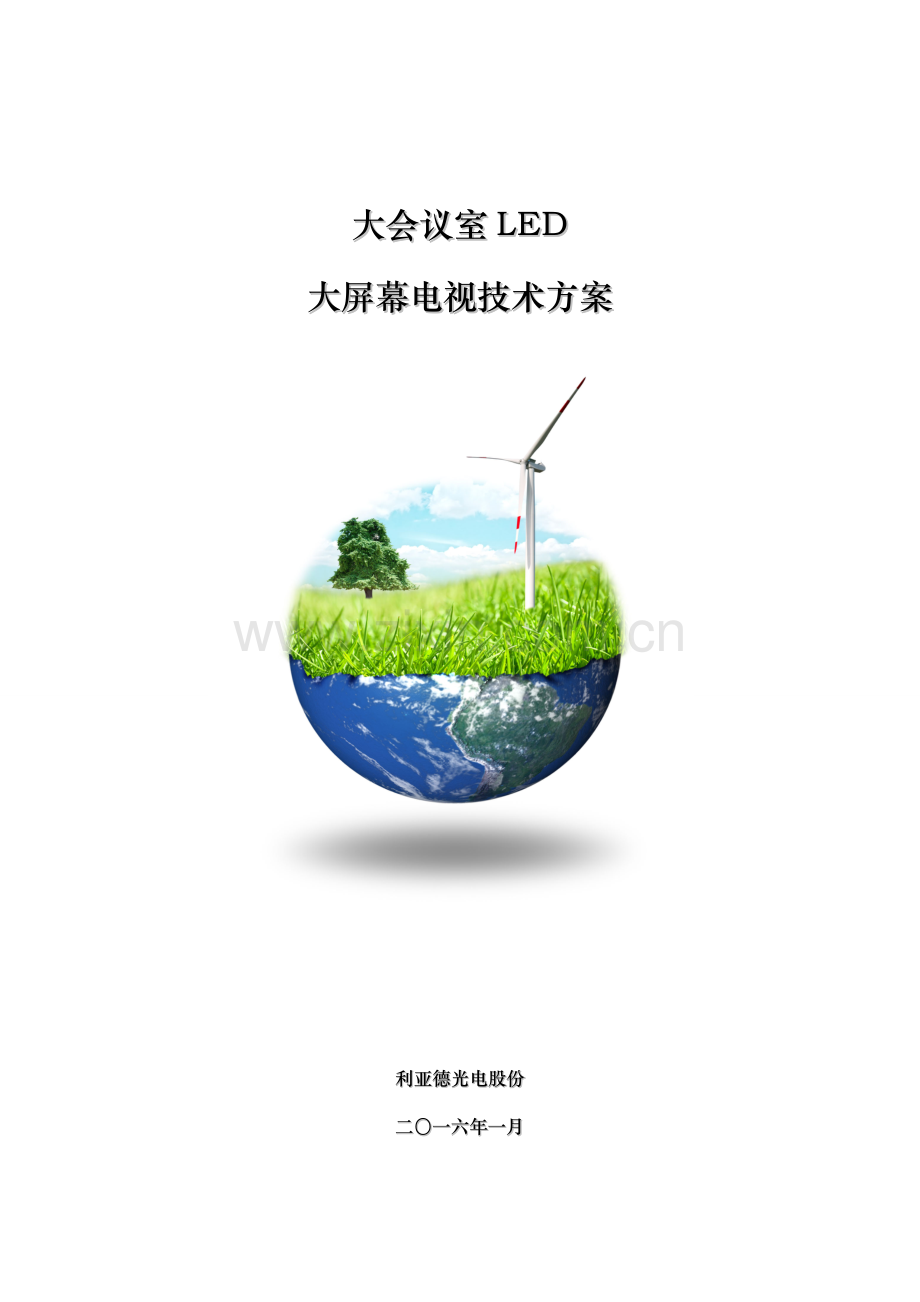

大会议室LED
大屏幕电视技术方案

利亚德光电股份
二〇一六年一月

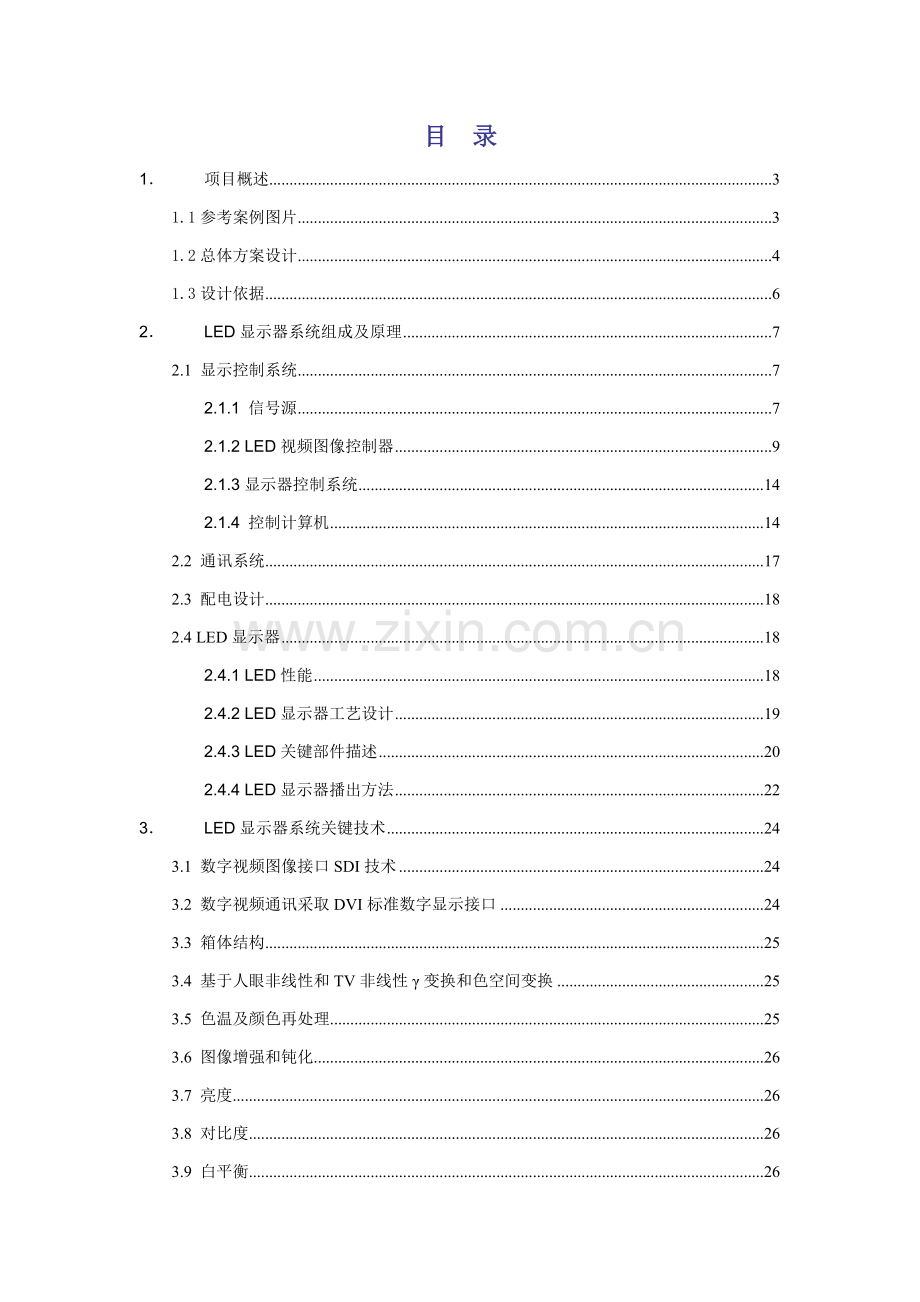

目 录
1． 项目概述 3
1.1参考案例图片 3
1.2总体方案设计 4
1.3设计依据 6
2． LED显示器系统组成及原理 7
2.1 显示控制系统 7
2.1.1 信号源 7
2.1.2 LED视频图像控制器 9
2.1.3显示器控制系统 14
2.1.4 控制计算机 14
2.2 通讯系统 17
2.3 配电设计 18
2.4 LED显示器 18
2.4.1 LED性能 18
2.4.2 LED显示器工艺设计 19
2.4.3 LED关键部件描述 20
2.4.4 LED显示器播出方法 22
3． LED显示器系统关键技术 24
3.1 数字视频图像接口SDI技术 24
3.2 数字视频通讯采取DVI标准数字显示接口 24
3.3 箱体结构 25
3.4 基于人眼非线性和TV非线性γ变换和色空间变换 25
3.5 色温及颜色再处理 25
3.6 图像增强和钝化 26
3.7 亮度 26
3.8 对比度 26
3.9 白平衡 26
3.10 帧同时 27
3.11 运动赔偿和静态网络 27
3.12 单模组亮度控制 27
3.13 高速扫描 27
3.14 恒流源驱动技术 28
3.15 采取最新技术标准 29
4． 系统软件 30
视频模式 30
计算机模式 30
节目单 31
网络化 31
可扩展 31
智能监控 32
5． 安装、运行和维护 32
5.1 系统安装 32
5.1.1 LED显示器外框 32
5.1.2 施工准备 32
5.1.3 安装方法 33
5.1.4安装结构 34
5.2 保质期维护组织 37
5.3 维护服务作业模式 38
5.3.1 用户档案管理系统 38
5.3.2 用户热线支持系统 38
5.3.3 定时巡检、问题分析及配置变更服务 38
4.3.4 应用维护服务 39
6． 施工进度计划 40
7． LED显示器技术参数（P1.25） 41
8. LED屏幕技术优势特点 43
单点亮度色度校正技术 44
LED单点校正操作过程 44
LED单点亮度校正原理 45
LED单点色度校正 46
高可靠性 49
真正无缝拼接技术 50
响应时间极小 50
故障自我诊疗技术及亮度高且可调整技术 51
三基色混色原理 52
混色设计科学合理 52
广播级灰度处理技术 53
超高刷新速率 54
广播级视频处理技术 55
箱体结构设计 56
基于人眼非线性和TV非线性γ变换和色空间变换 56
8.12色温及颜色再处理 57
8.13图像增强和钝化 58
8.14亮度 58
8.15高对比度 58
8.16广视角 59
8.17高清楚度 61
8.18运动赔偿技术 61
8.19使用寿命长 62
8.20图像色温一致性好 63
8.21高速数字视频数据传输 64
8.22采取最新技术标准 64
8.23单模组亮度控制 64
8.24节能环境保护在显示器系统上表现 65

1． 项目概述
1.1参考案例图片

1.2总体方案设计
n 总体设计思想
本系统将是一个经过现代广播电视技术和网络多媒体技术和LED 显示控制技术相融合一套完备显示系统，它将由播放管理中心、及有线电视网络传输、接收和播放系统、LED 电子大屏幕等系统组成。
u 系统设计标准
本项目标LED 显示系统设计，我企业本着理念创新、系统实用、安全可靠、系统维护、系统经济性等五个层面来考虑。
u 系统实用性
系统设计不仅需要创新性和优异性，更要满足实际使用需要，即实用性和合理性。我们选择进口LED灯在产品稳定性和色度上有了坚实确保。我们在我们优异产品基础上充足满足本项目具体地点实际使用需要，提出合理屏幕面积、安装方法和处理方案，同时也要考虑到系统以后运行，也提供了部分附加处理方案，我们会充足考虑到系统配置经济效应，达成综合平衡。这么为建设方节省了投资，同时为以后运行带来便利。
u 经济性
综合考虑系统性能和价格，最经济最有效地进行建设，性能价格比在同类系统和条件下达成最优；经济性包含以下内容：
系统本身价格(包含系统、技术服务和培训)；
系统运行后经济效应预算可能收益；
对系统实施现场特殊要求所需费用；
对系统集成所需相关软件和硬件多种扩展所需要费用。
为方便日常运行，我们为每套系统尤其提供了S-Video、复合视频和
DVI 视频接口。
u 显示器系统说明
利亚德LED 显示器系统结构简练，它包含四大部分：信号源部分，信号传输部分，当地控制部分和显示部分。
u 显示器总体描述
物理像素间距为：1.25mm；
显示器净面积（宽×高）： 4.80m ×2.70m；
安装位置和方法： 落地或墙面镶装 。

216寸电视落地支架方法

1.3设计依据
《LED显示器通用规范》 （SJ/T11141-）
《LED显示器测试方法》 （SJ/T11281-）
《信息技术设备(包含电气事务设备)安全》 （GB 4943-1995）
《运输包装收发货标志》 （GB 6388-1986）
《建筑工程质量检验评定标准》 （GBJ301-1988）
《包装储运图示标志》 （GB191-）
《电工电子产品基础环境试验规程试验A：低温试验方法》 （GB2423.1-）
《电工电子产品基础环境试验规程试验B：高温试验方法》 （GB2423.2-1989）
《电工电子产品基础环境试验规程试验Ca 恒定湿热试验方法》 GB2423.3-1993）
《信息技术设备（包含电气事务设备）安全》 （GB4943-）
《运输包装收发货标志》 （GB6388-1986）
《电子测量仪器振动试验》 （GB6587.4-1986）
《电子测量仪器运输试验》 （GB6587.6-1986）
《电子测量仪器质量检验规则》 （GB6593-1996）
《微型计算机通用规范》 （GB9813-）
《电子测量仪器可靠性试验》 （GB11463-1989）
《电子测量仪器包装、标志、贮存要求》 （SJ/T10463-1993）
《建筑智能化系统工程设计标准》 (DB32/181-1998)
《建筑智能化系统工程实施及验收规范》 (DB32/366-1999)
《建筑智能化系统工程评定标准》 (DB32/T367-1999)
《建筑智能化系统工程检测规程》 (DB32/365-1999)
《电工电子产品外壳防护标准》 （GB4208-1993）

2． LED显示器系统组成及原理
LED显示器系统物理结构上由显示控制系统、通讯系统、供电系统和LED显示器组成。系统组成结构以下图：

2.1 显示控制系统
显示控制系统关键包含信号源、视频编辑系统（可选）、LED视频仪和控制计算机。
2.1.1 信号源
l 常见输入设备：
n DVD（及其它碟片输入设备）
n TV（摄/录像设备、视频编/播设备、有线电视及现场转播设备等）
n 图片生成设备（扫描仪、摄影机等）

l 输入信号格式：
接入设备
信号格式
可输入分辩率范围
高清播放器
HDMI、DVI
3840×2160
PC
VGA, DVI
1920×1600
DVD机、VCD机、EVD机
S-Video,C-Video,分量RGB,SDI,DVI.
1920×1600
摄像机、转播系统、
录（放）像编辑系统
S-Video,C-Video,分量RGB,SDI,DVI.HDSDI
1920×1600
CATV、监视系统
S-Video,C-Video
1920×1600
扫描仪、摄影机
各类图片格式
1920×1600

2.1.2 LED视频图像控制器
LED全彩显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体大型电子信息显示系统。为了实现多媒体信息高精度数字化处理和实时传送和显示，前端视频多媒体控制仪功效有着决定性作用。全彩显示系统配置前端视频多媒体控制仪采取了国际领先多媒体图像处理技术，将多媒体信息完美表现，深入确保了全彩显示系统实现高清楚度数字显示终端功效。
视频多媒体控制仪含有以下特征：
第一、 输入：CVBS、S-Video、YPbPr、HDMI、VGA、YCbCr、SDI/HD-SDI（标清/高清数字视频接口）、IP、模拟RGB（DB15）和数字DVI；
第二、 输出：其中一路以单像素24/30位或双像素48/60位TTL电平，经过光纤传输上LED大屏幕；另一路经过DB15或DVI接到监视器；输出分辨率满足从VGA到WUXGA（640×480到1600×1200）；并支持全部ATSC DTV/HDTV模式；
第三、 图像处理功效包含以下：
a) 运动自适应逐行处理；
b) 电影模式3：2/2：2下拉，并立即纠正坏编处理；
c) 显示模式4：3和16：9交换；
d) 亮度色度瞬态提升；
e) 可编程亮度对比度；
f) 色度饱和度全彩处理；
g) 图像边缘增强；
h) 空间归一化标定技术运动赔偿技术结合根本实现图像流畅缩放；
i) 画中画技术实现任意两个输入视频叠加；
j) 画外画技术使视频显示模式更丰富。
因为多媒体控制仪含有了完备输入接口，所以能够实现和几乎现有全部视频前端设备无缝连接。
摄像机和多媒体控制仪之间能够选择经过SDI/HD-SDI连接；因为SDI信号为10位精度数字信号，所以，经过多媒体控制仪后将使摄像机视频图像愈加好展现；假如需要对摄像机视频图像进行编播，能够先将摄像机和非线形编辑系统相连，编辑后视频信号由非线性编辑机SDI输出和多媒体控制仪相连；
DVD和多媒体控制仪之间能够选择经过YCbCr连接；这么，能够在全彩显示品显示器上播放光碟媒体信息；
录放像机和多媒体控制仪之间能够选择经过S-Video 或CVBS连接；选择前者将确保愈加好图像画质；
计算机和多媒体控制仪之间能够选择经过DB15或DVI连接；在通用软件支持下，能够在大屏幕上显示计算机多媒体信息（包含网络信息经过计算机上网卡输入后由专用软件处理后传输）。同时，在多媒体控制仪画中画功效支持下，能够在计算机多媒体信息上叠加来自其它输入通道电视视频信号，比如，在进行体育比赛现场直播时，同时播放诸如赛场信息，获奖运动员信息等其它文本信息；提议选择纯数字DVI信号，能够愈加好展现计算机多媒体信息；
有线电视信号经过多媒体控制仪Tuner直接输入，确保了赛场信息实时性；因为多媒体控制仪拥有两个Tuner，经过画外画功效，能够在终端大屏幕中同时显示一个大画面和最多16个小画面，其中大画面实时显示视频信息；而小画面则以轮巡方法对其它频道进行搜索显示。
除此之外，在多媒体控制仪上还预留了YPbPr和DB15各一个视频输入口，更有利于用户选择其它对应视频输入设备进行显示。
全部输入接口全部能够依据用户需求和喜好自由分配，用户所需要进行操作只是经过视频控制仪面板或遥控器上按键选择OSD菜单上内容进行控制。人性化界面操作，方便用户进行简便快捷操作。
另外，在多媒体控制仪上也预留了两套音频通道，满足音响信息播放需求。

硬件技术结构
u标准机架式结构设计，运行级机箱系统设计；
u多个高度、规模机箱结构设计，按需配置；
u热插拔（Hot Swap）板卡设计，升级扩容灵活方便；
u热备冗余电源，智能温控风扇散热系统，系统稳定可靠；
u纯硬件FPGA自建关键实时处理技术，开启快，无操作系统；
uCrossPoint高速全交叉矩阵交换技术，支持高清图像实时交换和处理；
uRRTA分辨率实时全兼容技术（Resolution Real-time Total Adaptation ），支持输入和输出多分辨率自动兼容；
u一体化多模式组合应用，可同时支持图像融合、拼接等应用；
u高密度多信号格式模块化板卡设计，配置更灵活；矩阵切换控制
u支持模拟、数字图像信号输入和切换输出，单机最大支持512路模拟输入，72路高清数字输出；
u支持标清、高清图像信号输入和切换输出，单机最大支持D1分辨率256路解码，支持1080p分辨率64路解码；
u支持高清图像信号环接输出显示功效（指定型号）；
u支持EDID（Extended Display Identification Data)扩展显示标识数据）轻松兼容多个显示设备；
u支持超高分辨率（4K*2K~8K*4K自定义）输入处理；
u支持高清（1920*1080p@60Hz）数字和模拟方法输出；
u支持多规格高清视频图像格式输入和输出；
u支持双绞线（HDoTP）输入、输出延长技术；
u支持网络视频流（最大1080P）输入和切换输出；
u支持多格式图像信号混合输入和输出设计，可任意组合成多个规格数字视频综合应用平台；
u支持键盘、软件、中控系统控制切换；
u支持第三方软件平台开发集成，开放SDK和协议；图像处理功效
u支持无缝实时切换功效（图像切换间隔无黑场出现）；
u单机最大支持72个显示单元拼接；
uOSD字符叠加显示功效，可设置字体颜色、大小和背景；
u支持1、2、4、9、16多画面分割显示功效；
u支持图像去黑边裁剪功效，适适用于非标准摄像头图像信号；
u支持任意开窗、跨屏、漫游移动、缩放功效；
u支持画中画显示、图像叠加显示、图像偏移校正功效；
u支持倍线功效，可对低分辨率图像实现倍频和倍线增强处理、智能图像增强处理技术；
u超大分辨率底图叠加应用（BMP/24位真彩色，举例：5*8组合大屏可用10928*3840分辨率底图）
u输出支持多个不一样物理分辨率显示组合单元图像切换、拼接、融合多模式应用。视频编/解码
u支持H.264/RTSP/RTP标准网络视频解码处理；
u支持从QCIF~HD1080P网络视频自适应解码；
u支持音视频复合解码功效（需外置音频处理设备）；
u含有256路4CIF解码能力（满配）；
u含有64路1080P（200万像素）解码能力（满配）；
u支持实时网络图像解码输出（需搭配软件平台）；
u支持录像图像解码输出（需搭配软件平台）；
u开放解码规范和协议，支持第三方软件平台开发集成；
u支持主流厂家网络摄像机解码接入功效；（美电贝尔、天地伟业、景阳、艾普视达、海康威视、大华、黄河数字、朗驰、三星、索尼、TI、三洋、松下、迅驰、安讯士等）网络控制功效
u支持TCP/IP网络管理和组网；
u支持TCP/IP协议簇，支持TCP、UDP、RTSP、RTP、SNMP、NTP等协议
u支持点对点解码控制、自动轮巡解码控制；
u支持网络扩展和报警系统联动（需软件平台配合）；
u支持远程控制矩阵全部信号切换、控制；

u支持远程管理和配置参数，支持导入、导出系统数据；
u支持远程获取系统状态、日志、维护、恢复系统、升级等功效；串口控制功效
uRS232输入、输出串口控制功效，支持和键盘、通讯控制器、中控系统配合；
u支持和MAX、PELCO、AD、AC等主流安防矩阵组网和级联控制，可定制开发；（配置通讯控制器）
u支持市场上多种系列矩阵组网、级联、扩展切换和控制功效；
u支持报警信号、音频信号联动切换和关联控制；
u三维键盘支持图像开窗、切换、移动、缩放等控制，支持云台控制，支持主流PELCO等主流云台控制协议，可定制开发；
u支持用户端转发控制协议和命令管理；
u支持32个场景调用、配置和实时控制；
u支持系统设备管理分组和控制功效，可对不一样协议设备分组采取不通协议分别控制；显示控制技术
u支持多组M*N任意屏幕组合功效，比如一台设备能够最大支持5组不一样拼接方法显示系统，3*4、4*4，4*6，2*3等；
u支持DLP、LCD、PDP、LED等多个拼接显示系统应用；
u支持各安防监控系统、数字城市系统、调度管理系统、会议指挥系统、数字影像展示系统、虚拟交互系统显示拼接系统；
u支持多种正幕（正投、背投）、环幕、球幕等应用；
u支持常规组合显示墙应用，比如两边是常规显示设备，中间是拼接显示组合单元；其它功效
u支持权限管理和多用户控制技术；
u支持系统日志和参数备份管理功效；
u支持C/S用户端、服务端组网控制技术，及对应软件组件；
u支持多达999999个云台控制功效（需控制器配合）；
u支持多达999999个输入管理功效（需控制器配合）；
u支持多达9999个输出显示管理功效（需控制器配合）；
u简单易用配置管理软件支持自动辅助配置；
u支持网络虚拟屏幕输入功效（定制并需要软件平台支持）；

2.1.3显示器控制系统

(1) HDMI/DVI 视频输入；
 (2) HDMI 音频输入/外部音频输入
 (3) 一般视频源带载能力：1920×1200，2048×1152，2560×960 ;
 (4) 高位阶视频源带载能力：1440×900
 (5) 一路光探头接口；
 (6) 可级联多台进行统一控制

2.1.4 控制计算机
控制计算机直接控制LED显示器显示效果。它能够自动运行一个不停循环程序，依据给定节目单取得相关显示数据，也能够人工干预，产生屏幕上显示效果。屏幕上像素和屏幕控制机显示器对应区域上像素— —对应，直接映射。
经过屏幕控制机能够手动调整显示器亮度，选择适合目前环境灰度非线性校正数据，屏幕控制机也能够经过网络系统依据环境亮度自动调整显示器亮度和选择不一样灰度非线性校正数据。
经过屏幕控制机能够调整图像显示对比度、色度等。屏幕控制机将要显示信息传送到视频处理和控制单元进行视频处理。
配置要求：
n 酷睿I5以上处理器，分辨率：1600*1200， CD-ROM
n Windows平台
n Explorer 8.0以上版本
n 已安装相关LED控制操作软件

基础参数
· 产品类型 商用台式机
· 操作系统 Windows 7
· 主板芯片组 Intel Q65

处理器
· CPU 系列 英特尔 酷睿i5 2代系列
· CPU 型号 Intel 酷睿i5 2400
· CPU 频率 3.1GHz
· 最高睿频 3400MHz
· 总线 5.0GT/s
· 三级缓存 6MB
· 关键代号 Sandy Bridge
· 关键/线程数 四关键
· 制程工艺 32nm

存放设备
· 内存容量 8GB
· 内存类型 DDR3
· 硬盘容量 2TB
· 硬盘描述 7200转，SATA2
· 光驱类型 DVD刻录机

显卡/声卡
· 显卡类型 独立显卡
· 显卡芯片 AMD Radeon HD 6570
· 显存容量 1GB
· DirectX DirectX 11
· 音频系统 集成

显示器
· 显示器尺寸 20英寸
· 显示器描述 CCFL宽屏

网络通信
· 有线网卡 1000Mbps以太网卡

机身规格
· 电源 100V-220V 280W 自适应交流电源供给器
· 机箱类型 立式
· 机箱颜色 黑色
· 机箱尺寸 415.1×175×420.7mm
· 前面板I/O接口 USB2.0
· 背板 I/O接口 电源接口

PC电脑附件
· 包装清单 主机 x1
保修卡 x1
说明书 x1
驱动光盘 x1
显示器 x1
数据线 x1
电源 x1
键鼠套装 x1

保修信息
· 保修政策 全国联保，享受三包服务
· 质保时间 3年
· 质保备注 整机3年
· 客服电话 800-810-8888
· 电话备注 9:00-18:00
· 具体内容 对保修范围内产品故障，以修理为处理标准。在可行情况下，我们可能会尝试经过网 络、电话或其它远程帮助方法来诊疗和处理您产品故障。产品及部件对应保修期按相关《产品保修信息》实施。保修期自产品首次购置日起算，购置日以购置产 品发票日期为准。如无有效发票，则保修期将自产品出厂日起算。产品发票日期晚于产品实际交付日，保修期自产品实际交付日起算。

2.2 通讯系统
通讯系统确保控制计算机显示内容、控制信息正确无误地长距离传输到显示器上，而且将显示器相关工作状态回传到控制计算机，利用系统集成思维方法来计划。系统采取开放计算机局域网络技术，能够将当今很多成熟数字技术引入大屏幕显示系统，如数据库技术、网络通讯技术、网络互联技术、信息自动化处理技术、接口技术、多媒体技术。
经过通讯系统，LED显示系统能够和网络系统相连，包含局域网和广域网等。经过多媒体视频控制技术，能够方便地将多个形式视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，所以能够实现下列功效：
l 实时显示真彩色视频图像，实现现场转播
l 转播广播电视及卫星电视
l 电视、摄像、影碟等视频信号即时播放
l 电视画面上叠加文字信息，全景、特写、慢镜头、特技等效果实时编辑和播放（需另加非线性编辑系统）
l 含有同时播放左右不一样百分比画面及文字功效
通讯系统对传输信息进行编码解码处理，进行长距离传输和接收数据处理。通讯系统将显示信息传送到数据分配和扫描单元上，经典通讯系统拓扑结构以下图所表示：

2.3 配电设计
本系统配电采取放射式和树干式相结合方法，对各用电系统采取集中配电和分散配电，最大程度地使整个配电系统安全、优质、稳定、经济且维护简便。
本块屏单元板组成，显示面积约13M2，每平米峰值功率850W，整屏峰值功率11KW。
本显示器配电箱上口要求引入三相五线制电缆线。
配电示意图以下所表示。

2.4 LED显示器
2.4.1 LED性能
n 显示器可显示多种视频、图形、文字，显示效果稳定、清楚、可靠，无盲点和常亮点等。
n 显示漏点率低于万分之一。
n 显示器采取模块化设计，整个屏幕可由多个模块拼装而成，屏幕大小没有限制，可依据用户需要任意定制，各模块间可交换，给维护带来极大方便。
n 显示材料采取高亮度表贴三合一发光二极管。像素间点距均匀，模组间拼缝小于1mm，发光亮度均匀、色度均匀（同一颜色无色差），在室内多种环境下均达成极佳显示效果。

n 显示器关键元器件采取SMT表面贴片安装技术。线路板进行防潮、防腐处理，以增加产品可靠性和系统使用寿命。
n 显示器内部装有光电隔离装置。

n 显示器关键元器件全部是自主研发、生产并经过数次实践应用。部分元器件芯片还取得国家专利。
n 电磁干扰防护：全部电路板经过涂抹电磁屏蔽材料，可预防电磁干扰信号对控制电路影响。
n 显示器线路板进行了防潮、防腐处理，以增加产品可靠性和系统使用寿命。

2.4.2 LED显示器工艺设计
n 显示器工艺
u 立柱、框架、支撑架、显示器箱体、控制器箱体等产品构件安装牢靠、结构稳定、边角过渡圆滑，无飞边、无毛刺。多种固定螺栓紧固，满足环境要求。
u 显示器屏体可在全天候条件下二十四小时连续工作，电路板等均进行了三防处理。

n 显示器通风散热性能

因为显示器采取贴墙挂装安装方法，屏体后面采取自然通风散热处理方法。

屏幕安装结构

n 显示器结构以下图所表示：

屏幕落地结构支撑
2.4.3 LED关键部件描述
n 显示模组
LED显示器LED发光器件采取进口晶粒，经封装工艺，制成表贴三合一超高亮全彩模组，可显示24位真彩色。
显示模组外观以下图所表示：

LED显示模组外观图（正面、侧面）
全彩色LED显示模组由红、绿、蓝三原色组成最小显示单元。每一发光单元全部包含红、绿、蓝三种颜色LED发光管，能真实还原红、绿、蓝色及各级灰度所组成全彩颜色，能显示色彩丰富视频、动/静态文字、图片（支持jpg格式和bmp格式）和图形（支持jpg格式和bmp格式）。
n 电源
LED显示器采取常州创联电源，该电源厂商经过了UL、CUL、TUV、CB、CE认证。电源外观和结构以下图所表示：

电源外观图
电源含有以下基础功效：
ü 国际通用全范围AC输入；
ü 内置PFC（主动功率原因校正）功效：PF>0.95（当230v交流电压输入）；
ü 保护：短路保护/过流保护/过压保护/过温度保护；
ü 内置磁浮风扇；
ü 开关频率：100KHz；
ü 内置风扇强制风冷；
ü 认证标准：UL/CUL/TUV/CB/CE；
ü 十二个月保修。
2.4.4 LED显示器播出方法
2.4.4.1 视频播出方法
经过多媒体视频控制技术和VGA同时技术，能够方便地将多个形式视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，所以能够实现下列功效：
l 支持VGA显示，显示多种计算机信息、图形、图像
l 实现VGA/VIDEO信号转换，主画面两侧或左右单侧均能插播时钟及其它图象或文字
l 支持多种输入方法：VGA/SVGA/XGA/SXGA和SDI信号输入
l 实时显示真彩色视频图像，实现现场转播，播放背景画面、广告宣传画面等功效
l 转播广播电视、卫星电视及有线电视信号
l 电视、摄像、影碟等视频信号即时播放（VCR、VCD、DVD、LD）
l 支持PAL、NTSC等多种制式、支持HDTV
l 含有电视画面上叠加文字信息，全景、特写、慢镜头、动画、静态图片、特技等效果实时编辑和播放（需另外配置非线性编辑设备）
l 可满足文艺演出使用要求，并灵活输入和播出多个信息。

2.4.4.2 计算机播出方法
l 图文特技显示功效：含有对图文进行编辑、缩放、流动、动画功效
l 显示多种计算机信息、图形、图像及2、3维计算机动画并叠加文字
l 播出系统配有多媒体软件，能够灵活输入及播出多个信息
l 有多个汉字字体和字型可供选择，同时还可输入英文、西班牙文、法文、德文、希腊文、俄文、日文等多个文字，并可无级缩放，系统含有全自动播放功效
l 有多个播出方法，如：单/多行平移、单/多行上/下移、左/右拉、上/下拉、旋转、无级缩放等20种以上方法。
l 关键时新闻编辑和播放，并有多个字体供选择
l 关键通告即时公布
l 广告信息播放等

3． LED显示器系统关键技术
3.1 数字视频图像接口SDI技术
现在，电视机视频图像普遍采取满足高清楚度电视（HDTV）和全数字化视频技术标准图像采集设备；高清楚有线电视全数字化摄像机；采取数字输出接口DVD；采取数字视频技术标准视频编辑设备、视频摄录设备、视频传输设备等将成为主流设备。
3.2 数字视频通讯采取DVI标准数字显示接口
1999年，由Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu等企业共同组成数字显示工作组（Digital Display Working Group，DDWG）推出数字显示接口（Digital Visual Interface，DVI）标准。
现在大多数计算机和外部显示设备之间全部是经过模拟VGA接口连接，计算机内部以数字方法生成显示图像信息，被显卡中D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同时信号，信号经过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到对应处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置对应Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了部分图像细节损失。
DVI标准由DDWG于1994年4月正式推出，它基础是Silicon Image企业PanalLink接口技术，PanalLink接口技术采取是最小化传输差分信号（Transition Minimized Differential Signaling，TMDS）作为基础电气连接。计算机中生成图像信息传送到显示处理单元（显卡）中，经处理并编码成数据信号，数据信号中包含了部分像素信息、同时信息和部分控制信息，信息经过3个通道输出。同时还有一个通道用来传送使发送和接收端同时时钟信号。每一个通道中数据以差分信号方法传输，所以每一个通道需要2根传输线。因为采取差分信号传输，数据发送和接收中识别全部是压差信号，所以传输线缆长度对信号影响较小，能够实现远距离数据传输。在接收端对接收到数据进行解码，并处理生成图像信息供数字显示设备显示。在DVI标准中对接口物理方法、电气指标、时钟方法、编码方法、传输方法、数据格式等进行了严格定义和规范。对于数字显示设备，因为没有D/A和A/D转换过程，避免了图像细节丢失，从而确保了计算机生成图像完整再现。在DVI接口标准中还增加了一个热插拔监测信号，从而真正实现了即插即用。
3.3 箱体结构
考虑电子产品工艺性设计和产品化发展，本系统采取模块组装方案，使系统集成度更高，大大缩短了现场施工周期，改善了系统工作可靠性，也为系统后期维护、升级、改造提供了方便。现场安装只是箱体和外部线路连接。模组概念引入对系统防尘、防震、防潮、防腐蚀等起到一定保护作用，并便于拆卸和数次组装使用。

3.4 基于人眼非线性和TV非线性γ变换和色空间变换
众所周知，全部视频信号是为满足电视机发光特征和电特征而设计。然而，电视机光电特征是非线性，而LED显示器采取是脉宽调制，完全不一样于电视机非线性信号处理。所以假如将视频不加任何处理而直接用于LED显示器就肯定会造成图像失真，畸变。为此，我们扩展显示器灰度等级，然后将经过模拟——数字转换过视频信号进行非线性拉伸（即变换），以确保满足人眼非线性需求，实现图像真实还原。
为满足不一样环境及不一样用户需求显示效果，系统内置有20条γ曲线，并可分别调整三基色。γ系统可由最小1.5调整到最大3.0；因为大家习惯了多年来电视信号色还原度，为使LED显示器再现和阴级管一样色调，系统内置了可编程颜色校正算法，经过矩阵系统之间关系实现颜色真实再现。
3.5 色温及颜色再处理
在LED显示器上实现色温可调，能够有效地控制屏幕白色还原、色调控制。从3200k至9300k色温调整，配合不一样环境，不一样节目，均可使显示器展现最好效果。针对用户多种需求，能够很轻易地做到不管是国际光度协会要求6500kD65白色，还是国际光度协会要求5500kE光源白色真实再现。
人眼有着奇怪习惯，当屏幕再现绿色草地时，即使色度有较大偏差，也不会觉察。然而当皮肤色有一点点改变，也会被立即捕捉到差异。所以，我们用FLESH ADJUST技术对人眼最敏感皮肤色进行了深入调整，确保将色彩偏差带给人眼刺激降到最低。

3.6 图像增强和钝化
依据多年试验和经验，当图像需叠加文字或其它需关键表现内容时，合适地加上部分增强技术，会取得好效果。然而对应于一般视频节目播放，不仅不应使用增强技术，相反，还要对图像边缘进行钝化处理，以取得一个柔和过渡，整体观感。

3.7 亮度
为提升屏幕亮度，我们充足地减小行扫消隐周期及场扫消隐周期，并采取恒流源驱动，这么做能够最大程度地避免因为加大LED灯驱动电流带来坏处（寿命、功耗、发烧）。
考虑室内显示器需求，我们将系统白平衡最大亮度定格在1000cd/m²，并设定有95级亮度调整在此亮度范围内，亮度和系统温升有直接关系，此系统实测驱动电流红：17mA，蓝：7mA，绿：8mA。在环境温度36℃老化车间中，系统满负荷运转两小时后测温升为23℃，从LED规格书中能够看到这些数字均在其理想工作点上。
3.8 对比度
对比度是人工重显图像关键技术指标，假如对比度达不到要求，图像重现层次感和颜色感无从谈起。屏幕图像对比度最少要确保大于200，才能取得较为满意视觉效果。为了取得较高对比度，我们采取了下面两种方法，使对比度达成了6000：1。
n 提升显示器亮度，这也是提升对比度最关键方法
n 降低屏幕表面光反射系数。对于屏幕表面光反射系数控制，采取乌光黑色材料和黑色胶水封装像素，而且采取乌光黑色模组。
3.9 白平衡
n 同一块屏上所用LED灯是同一厂家，同一亮度等级，同一色度等级。
n 箱体结构设计确保全部模块之平整度一致。
n 选择高等级表贴LED，一致性好。
n 由恒流源器件调整使每个模块亮度一致。

3.10 帧同时
显示器图像采取完全帧同时技术，使图像愈加稳定。经过对输入每一帧图像所采取LOCKEVENT技术，确保了同时真实性，而且对屏幕上全部像素均衡帧驱动才使得LED显示器10万小时寿命有真正意义。因为假如采取早期像素分解，即使可取得一个视觉上高分辨率，但因为LED驱动不均衡，除了一段时间后因为LED衰减不一样所带来屏幕色彩不匀外，更大问题是将直接影响屏幕寿命。
3.11 运动赔偿和静态网络
在对视频图像处理上，我们使用了运动赔偿技术以确保消除高速图像时所产生拉毛、锯齿边现象。而静态网络技术更使得静态图像被网络正确捕捉，更稳定地输出。这两项技术采取使输出图像在专业级概念上超出了电视显示效果。
3.12 单模组亮度控制
系统能够分别调整单模组各基色亮度，基础消除马赛克现象，全部模组亮度一致性好，单色显示无视觉差。LED大屏幕显示内容和控制计算机监视器显示内容一一对应，实时显示，图像扫描频率大于3000Hz，图像显示无闪烁感，不需要软件人工干预。
3.13 高速扫描
因为采取分布控制，使系统高速扫描成为可能。在我们最大程度提升扫描频率情况下，使我们显示器不仅仅是人眼即使是专业摄像机亦无法捕捉到帧闪烁，而且可依据用户要求采取逐点检测技术，以实现对显示器状态完全监控。

3.14 恒流源驱动技术
恒流源：顾名思义是一个恒定电流输出驱动器件，它交流等效电阻很大，直流压降却不大，其等效数字模型是VCCS（电压控制电流源），工作于开关状态，其电流输出一旦经过调整电阻设定
