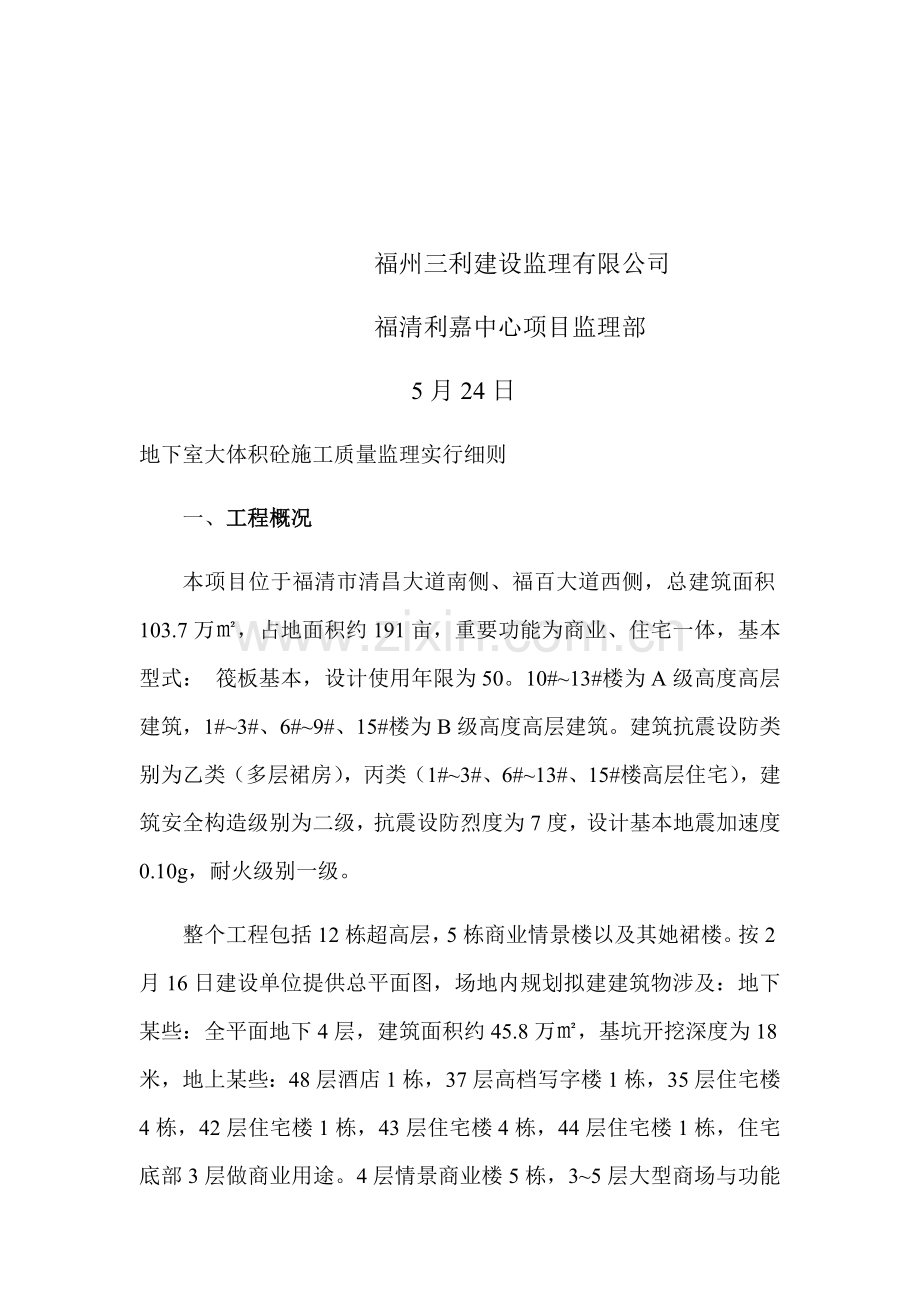

福清利嘉中心工程项目大体积混凝土工程监理实施细则编 制： 审 批： 福州三利建设监理有限公司福清利嘉中心项目监理部 5月24日地下室大体积砼施工质量监理实行细则一、 工程概况 本项目位于福清市清昌大道南侧、福百大道西侧，总建筑面积103.7万，占地面积约191亩，重要功能为商业、住宅一体，基本型式： 筏板基本，设计使用年限为50。10#13#楼为A级高度高层建筑，1#3#、6#9#、15#楼为B级高度高层建筑。建筑抗震设防类别为乙类（多层裙房），丙类（1#3#、6#13#、15#楼高层住宅），建筑安全构造级别为二级，抗震设防烈度为7度，设计基本地震加速度0.10g，耐火级别一级。整个工程包括12栋超高层，5栋商业情景楼以及其她裙楼。按2月16日建设单位提供总平面图，场地内规划拟建建筑物涉及：地下某些：全平面地下4层，建筑面积约45.8万，基坑开挖深度为18米，地上某些：48层酒店1栋，37层高档写字楼1栋，35层住宅楼4栋，42层住宅楼1栋，43层住宅楼4栋，44层住宅楼1栋，住宅底部3层做商业用途。4层情景商业楼5栋，35层大型商场与功能房若干。建设单位：利嘉（福清）房地产开发有限公司设计单位：都市建设研究院监理单位：福州三利建设监理有限公司施工单位：中铁十一局集团有限公司二、重点，难点分析1：单次浇筑量大 大体积混凝土最大浇筑量约为4000m，为了保证混凝土浇筑持续性，应提前与搅拌站沟通，商定浇筑时间、方量、技术原则等内容，浇筑混凝土前由工长安排现场汽车泵、混凝土罐车进场等，浇筑过程中浮现问题由现场工长进行解决，重大事情及时向领导报告。2:混凝土浇筑厚度较大混凝土浇筑厚度有mm、2500mm等，为了保证混凝土浇筑均匀性，在浇筑混凝土过程中，应是汽车泵软管进一步到钢筋内部，保证混凝土泵管到筏板底距离在2m以内。三、编制根据序号名 称编 号备 注混凝土构造工程施工规范GB50666-国标混凝土外加剂应用技术规范GB50119-国标混凝土构造工程施工质量验收规范GB50204-（）国标大体积混凝土施工规范GB50496-国标混凝土构造工程施工规范GB50666-国标大体积混凝土工程施工技术规程DB33/1024-地方原则建筑构造长城杯工程质量评审原则DBJ/T01-69-地方原则工程施工图纸/其她三、监理控制目的1、质量控制目的：监理部对工程质量控制目的是使承建商提交工程项目实体质量符合合同、设计、技术规程和验收规范规定，使其建筑工程质量评估达到国家建筑工程施工质量验收统一原则（GB50300-）系列验收原则规定，工程质量达到施工合同规定质量目的，保证达到国家规定合格工程（合格率达到100%）。2、进度控制目的：工期控制目的：控制在业重规定工期期限内，不超过施工合同工期。依照以往类似工程经验并结合本工程项目内容及特点，工程进度控制目的保证按业重规定工期期限内完毕。3、 安全控制目的：避免现场发生安全责任事故及对现场人员、工程实体和设备伤害和损坏。 四、监理工作流程 审查大体积混凝土方案原材料准备、检查施工机具准备与检查砼配合比试配、审核检查成果返工检查成果 不合格 合格进场、挂牌堆放进场挂牌堆放砼搅拌、运送、浇捣、养护旁站监理、测塌落度、温测、抽查配合比、见证试块制作拆模、保温层撤除申请签 署 批 准 申 请砼 质 量 检 查 有提出缺陷修补方案缺 陷审查修补方案 无签中间验收证明砼缺陷修补进入下道工序五：施工准备5.1 技术准备5.1.1项目部技术人员一同参加图纸会审，制定核心部位质量控制办法及施工期间综合抗裂办法。5.1.2钢筋工程验收合格；预留、预埋管件隐蔽检查验收合格；后浇带处模板支设并做好防水解决后，方可进行混凝土浇筑。5.1.3提前备好测温仪器。5.1.4对参加底板混凝土施工操作人员应进行技术交底。5.2混凝土持续浇筑保证办法：5.2.1施工现场安排专职工长进行现场车辆指挥调度，避免车辆拥堵或断档状况发生，搅拌站应有专人负责督促车辆来保证混凝土可以满足现场浇筑。5.2.2临水、临电派专人负责，在整个混凝土浇筑过程中保证水电供应。5.2.3提前与搅拌站联系拟定好浇筑时间，让搅拌站准备好足够混凝土运送车辆。搅拌运送车应具备防风、防晒、防雨和防寒办法。运送过程中浮现离析或使用外加剂进行调节时，搅拌运送车进行迅速搅拌。5.2.4浇筑前组织现场协调工长、临水、临电、技术、质检、指路人、施工班组等所有参加人员，进行交底组织协调会，对混凝土运送协调浇筑各环节进行详细解说，对现场工作进行安排，使每个人清晰懂得自己负责工作。提前对汽车泵进行检修，并在开始浇筑前试运营，保证机械运转正常。5.3材料准备现场需准备测温补偿导线，覆盖材料塑料布等。六、大体积砼浇捣前监理工作1、审核总包方提交大体积砼施工方案，重点检查大体积砼商品砼材料供应方案、砼配比、砼浇捣方案、大体积砼测温及砼养护等方面施工组织设计及技术办法。2、审核砼搅拌站资质，并对现场进行考察，涉及对原材料（水泥、黄砂、石子等）堆场备料状况及拌机备用状况进行理解。3、针对大体积砼减少水化热技术办法组织专项讨论，涉及配合比、外掺剂及养护办法。4、组织监理人员对基本底板钢筋、柱墙插筋按设计图纸与规范规定进行检查验收，内容涉及；钢筋质保书及复试报告（原材每一批量一次，并不超过60t/批，直螺纹连接500个接头1组）。钢筋外观锈蚀限度检查。钢筋连接质量。钢筋间距与否符合设计规定。钢筋保护层厚度及垫块厚度与否符合设计及方案规定。电梯井及深坑之间底板弯起钢筋布置，集水井池底板钢筋布置。墙柱钢筋插筋轴线及位置与否对的，插筋规格间距与否符合设计规定。不同厚度底板交接处节点和相似厚度不同标高底板交接处节点钢筋布置检查。5、监理人员对基本防雷接地网络布置，标志（涂黄漆），引申至各轴线柱筋连接质量进行详细检查验收。6、监理人员对外墙施工缝、后浇带止水钢板位置和连接质量进行检查。外墙施工缝模板安装质量检查。7、监理人员对模板平直度、垂直度、柱墙断面尺寸进行检查，特别注意电梯井断面尺寸容许有正偏差。8、监理人员对预留洞、预埋铁标高尺寸、设备预埋管路进行检查验收。9、监理人员明确大体积砼浇捣监理重点，明确每个监理职责。10、后浇带部位伸缩缝防水质量及保护控制11、施工缝处止水带安装质量和保护办法。12、检查施工单位技术交底工作。检查施工单位对测温点布置及安放状况，检查测温设备与否能正常运营等。 七 ：预拌混凝土供应及质量规定： 由于混凝土方量较大，故要提前与搅拌站进行沟通，保证供应混凝土要及时、持续，但要严格控制原材料及配合比。混凝土运送（1）混凝土运送应采用混凝土搅拌运送车，运送车应具备防风、防晒、防雨和防寒办法。（2）搅拌运送车在装料前应将罐内积水排尽，运送过程中禁止向拌合物中加水。底板混凝土浇筑：铺设混凝土管道采用边浇筑边拆管办法,浇筑混凝土采用推移式持续浇筑施工，边浇筑边成型及抹平底板表面，标高、厚度采用水准仪定点测平，用小白线严格控制板面标高和表面平整，混凝土浇筑使用50振捣棒，振捣时要做到“快插慢拔”，振捣延续时间以混凝土表面呈现浮浆和不再沉落、气泡不再上浮来控制，避免振捣时间过短和过长插点方式选用行列式或边格式，振捣时注意振捣棒与模板距离，不准不不大于0.5R，即15cm，并避免碰撞钢筋、模板、预埋管；为使分层浇筑上下层混凝土（混凝土浇筑层厚度宜为300500mm）结合为整体，振捣时振捣棒规定插入下一层混凝土不少于5cm；混凝土浇筑过程中表面泌水及时排入电梯井坑或集水坑内，用潜水泵抽走；混凝土浇筑过程中，钢筋工经常检查钢筋位置，如有移位，必要及时调节到位。混凝土试块制作和坍落度检测：混凝土试块按每100m3作为一检查批，每500 m3取样两组抗渗试块；预拌混凝土到达现场后，实验员检查混凝土坍落度，每工作班不少于4次，并做好记录。混凝土养护：由于白天气温较高，覆盖一层塑料薄膜或麻袋片，然后进行浇水，保持表面湿润，养护时间不少于14天。八：混凝土测温和信息化养护1、依照施工单位所报方案监督检查测温元件埋设状况，做好成品保护。2、混凝土浇捣完毕后，养护状况直接决定着混凝土与否浮现较大温度差，从而决定混凝土与否浮现裂缝。因而要进行及时温度测定，依照温度场变化状况来变化养护条件，实行信息化养护，保证混凝土最后质量形成。 在混凝土养护过程中严格督促施工单位按已批方案进行，要定岗、定人、定责，且必要派管理人员全过程值班管理。3、严格控制混凝土内部最高温度与上表面温度最大温差不大于25，表面温度与环境温度最大温差不大于20。混凝土控制降温速率不适当不不大于2/d九：成品保护1.要保护好预埋件、预埋螺栓、预留孔洞、测温管和水电管线位置对的，不得碰撞，振捣混凝土时勿挤偏或埋入混凝土内。2.施工缝、止水片、支模铁件设立与构造须符合设计规定。3.为保护钢筋、模板尺寸位置对的，不得碰撞、改动模板、钢筋，保证模板牢固和严密。4.在支模或吊运其他物件时，不得碰坏止水环。5.侧面模板应在混凝土强度能保证其棱角不因拆模而受损坏时，方可拆模；在已浇筑混凝土强度达到1.2Mpa以上时，方可在其上来往行走和进行上部施工。6.夜间施工时应合理安排施工工序，配备足够照明设施。
