沧源县农网改造升级
10kV及如下工程
施
工
方
案
批准/日期：
审核/日期：
编制/日期：
临沧源鑫电力有限公司
二零一二年九月十日

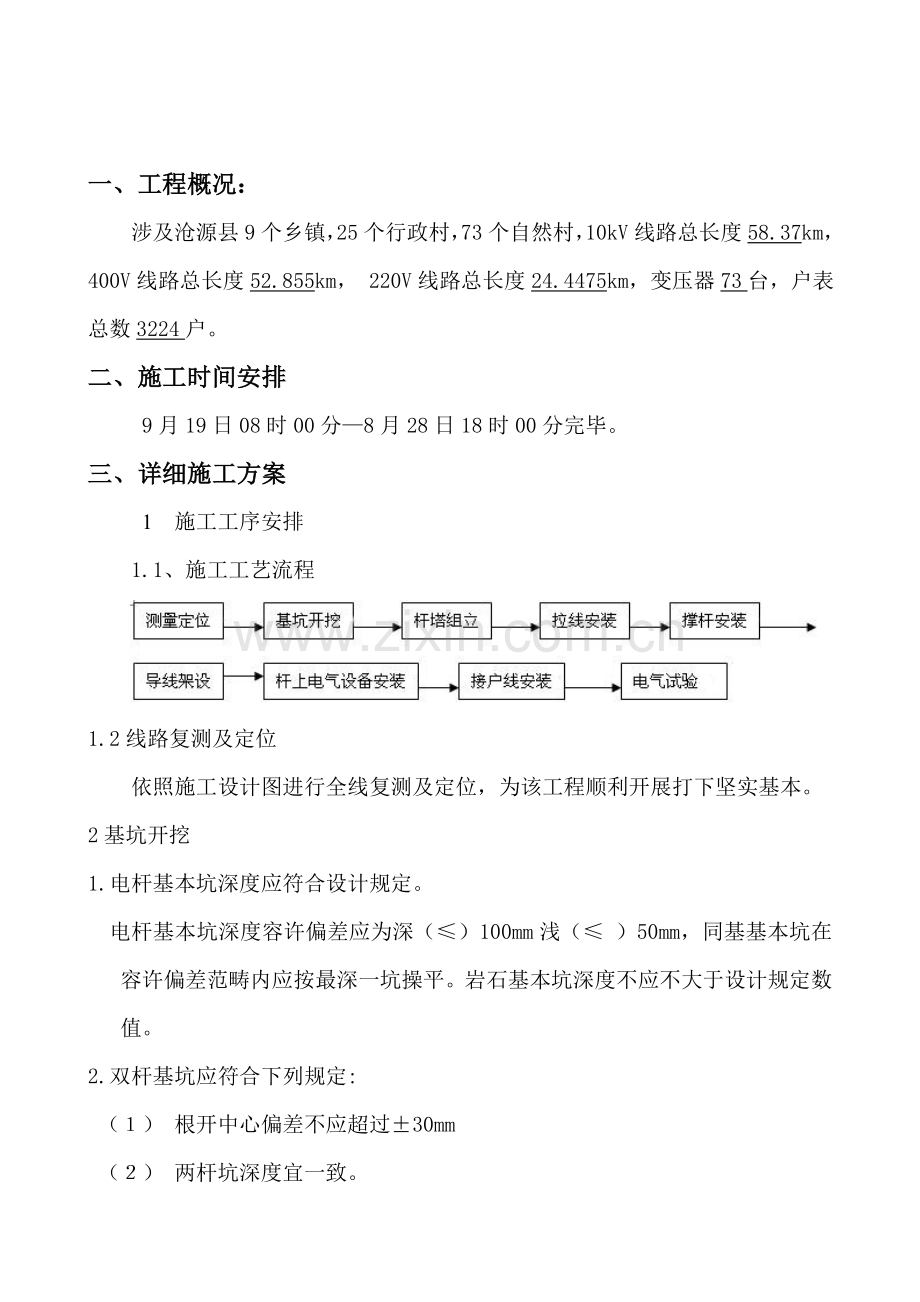

一、工程概况：
涉及沧源县9个乡镇，25个行政村，73个自然村，10kV线路总长度58.37km，400V线路总长度52.855km， 220V线路总长度24.4475km，变压器73台，户表总数3224户。
二、施工时间安排
9月19日08时00分—8月28日18时00分完毕。
三、详细施工方案
1 施工工序安排
1.1、施工工艺流程
1.2线路复测及定位
依照施工设计图进行全线复测及定位，为该工程顺利开展打下坚实基本。
2基坑开挖
1.电杆基本坑深度应符合设计规定。
电杆基本坑深度容许偏差应为深（≤）100mm浅（≤ ）50mm，同基基本坑在容许偏差范畴内应按最深一坑操平。岩石基本坑深度不应不大于设计规定数值。
2.双杆基坑应符合下列规定:
（１） 根开中心偏差不应超过±30mm
（２） 两杆坑深度宜一致。
3.电杆基坑底采用底盘时，底盘圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底盘安装容许偏差，应使电杆组立后满足电杆容许偏差规定。
（1）底盘中心及两底盘中心连线中点与中心桩之间横向及纵向容许偏差为50mm
（2）同一基坑双杆底盘在满足设计坑深容许误差值后，其互相间容许高差 为20mm
（3）双杆两底盘中心根开误差为±30mm
4. 电杆基本采用卡盘时，应符合下列规定：
（1）安装前应将其下部土壤分层回填夯实。
（2）安装位置、方向、深度应符合设计规定；深度容许偏差为±50mm；当设计无规定期，上平面距地面不应不大于500mm；
（3）与电杆连接紧密。
5.当采用叉杆或抱杆立杆时杆坑应设有阶梯滑坡（马道），以便主杆，阶梯可依照电杆长度挖成二阶（10m如下电杆用）和三阶（10米以上电杆用）两种，如图所示。
6.拉线也要靠拉线侧挖出马道，马道坡度应与拉线角度一致，以使拉线底把埋入坑内之后与拉线方向一致。
7.杆坑深度等于电杆埋设深度，电杆长度在15米如下时，埋深约为杆长1/6。如电杆装设底盘时，应加深底盘厚度。
8.测量坑深，可运用测杆进行。按坑深尺寸在测杆上划一记号，将其立于坑中心检查坑深与否符合规定。Ⅱ型杆坑深以杆位标桩地面处为准，两坑底保持在同一水平面上。当Ⅱ型杆设于斜坡上时，坑深以斜坡下侧一根杆靠下坡侧地面为准，使两坑底保持在同一水平面上。如坑深不不大于规定规定期，应用碎石掺土填充夯实。
9.坑底操平，可运用水平尺检查坑 四个角与坑中心与否在同一平面上，否则应进行修整。
3水泥电杆组装
1.混凝土电杆及预制构件在装卸运送中禁止互相碰撞、急剧坠落和不对的支吊，以防止产生裂缝或使原有裂缝扩大。
2.运至桩位杆段及预制构件，放置于地面检查，当端头混凝土局部损坏时应进行补修。
3.电杆起立前顶端应封堵良好。设计无规定期，下端可不封堵。
4.钢圈连接钢筋混凝土电杆，焊接时应符合下列规定：
(1) 应由通过焊接专业培训并经考试合格焊工操作，焊完后电杆经自检合格后，在规定位打上焊工代号钢印；
(2) 钢圈焊口上油脂、铁锈、泥垢等物应清除干净。
(3) 应按钢圈对齐找正，中间留2～5mm焊口缝隙。如钢圈有偏心，其错口不应不不大于2mm。
(4) 焊口符合规定后，先点焊3～4处，然后对称交叉施焊。点焊所用焊条应与正式焊接用焊条相似。
(5) 钢圈厚度不不大于6mm时，应采用V型破口多层焊接，焊接中应特别注意焊缝接头和收口质量。多层焊缝接头应错开，收口时应将溶池填满。焊缝中禁止堵塞焊条或其他金属。
（6）焊缝应有一定加强面，其最小高度和宽度详见下表
焊缝加强面尺寸
钢圈厚度δ
<10
10～20
高度
1.5～2.5
2～3
宽度e
1～2
1～2
（7）焊缝表面应以平滑细鳞形与基本金属平缓连接，无折皱、间断、漏焊及未焊满陷槽，并不应有裂纹。基本金属咬边深度不不不大于0．5mm，当钢材厚度超过10mm时，不应不不大于0．1mm，仅容许有个别表面气孔。
（8）雨、雪、大风时应采用妥善办法后，方可施焊。施焊中管内不应有穿堂风。当气温低于-20℃，应采用预热办法，预热温度为100～120℃，焊后应使温度缓慢下降。
（9）焊完后电杆其分段弯曲度及整杆变曲度不得超过相应长度2/1000，超过时，应割断重新焊接。
（10）当采用气焊时，还应符合下列规定:
１） 钢圈宽度，普通不应不大于140mm；
２） 尺量减少加热时间，并采用必要降温办法。焊接后，钢圈水泥粘接处附近水泥产生宽度不不大于0．05mm纵向裂缝，应用环氧树脂补修膏涂刷；
３） 电石产生乙炔气体，应通过滤；
４） 氧气纯度应在98．5%以上。
（11）电杆钢圈焊接头应按设计规定进行防腐解决。设计无规定期，可将钢圈表面铁锈和焊缝焊渣与氧化层除净，先涂刷一层红樟丹，干燥后再涂刷一层防锈漆解决。
4、横担组装
(1) 依照设计图纸，安装横担，并安图纸规定拟定横担之间距离，但不可不大于下表规定。
杆型
导线排列方式
直线杆
分支或转角杆
高压与高压
0.8
0.45/0.60
高压及低压
1.2
1.00
低压及低压
0.60
0.30
(2) 安设计图纸将横担组装于电杆上
（3）线路横担安装：直线杆单横担应装于受电侧90度角杆及终端杆当采用单横担时，应装于拉线侧。
(4) 横担安装应平整，安装偏差不应超过下列规定数值:
1) 横担端部上下歪斜:20mm；
2) 横担端部左右扭斜:20mm。
(6) 导线为水平排列时，上层横担距杆顶距离不应不大于200mm。
(7) 双杆横担，横担与电杆连接处高差不应不不大于连接距离5/1000；左右扭斜不应不不大于横担总长度1/100。
(8) 瓷横担绝缘子安装应符合下列规定:
1）当直立安装时，顶端顺线路歪斜不应不不大于10mm；
2）当水平安装，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应不不大于10mm；
3）当安装于转角杆时，顶端竖直安装横担支架应安装在转角内角侧（瓷横担应安装在转角外角侧）；
4）全瓷式瓷横担绝缘子固定处应加软垫。
5水泥电杆组立
(1) 吊车立杆:将钢丝扣绑扎在电杆上端:电杆高度3/5左右，在电杆顶端拴系两根大绳，找准电杆中心位置放下，如有底盘直接入底盘，用大绳调节电杆垂直度，用转杆器调节电杆角度，使横担方向朝向对的，直线杆横担应在电源侧反方向，受力杆横担应在受力反方向；调节好电杆可进行填土。
(2)架杆立杆:
1) 架杆立杆重要工具是叉杆和架杆以称叉杆:是由U型铁叉和细长圆杆构成，架杆:是同由两根相似细长圆杆所构成，圆杆梢径应不不大于80mm，根径不应不大于120mm，长度3～6M。距顶端300～350mm处用铁线做成长度为300～350mm链环，将两根圆杆连起来。距圆杆底部600mm处安装把手（穿入300mm长螺栓）。
2)架杆只宜立10mm以内电杆，先将4根大绳栓在电杆顶端在坑中立一滑板并对准杆根，以便杆根下滑，同步防止杆根冲坏坑壁塌方。滑板应由有经验人员掌握，随时注意杆根沿滑板下滑状况，并指挥起立操作。
架杆普通用2～3付，可一人指挥，统一号令，用架杆顶起架杆倒替使用，当电杆接近垂直时，应将大绳拉紧，大绳应提前设固定桩栓牢，防止倒杆，并将一付架杆撤到立杆对面支撑，再用架杆将电杆顶直，用撬杠、架板等将电杆调节到位，用转杆器调好杆方位，可进行回填土，人工立杆如需减轻重量，杆上横担可立杆后组装。
3)如杆坑土质松软或在斜坡上埋设电杆，电杆应加卡盘，卡盘应装在自地面算起至电杆埋设深度1/3，并应与线路左、右交替埋设。
（3）抱杆立杆：
1)工具准备:地锚、锚桩、人字抱杆、绞磨、各种滑轮、U型环、制动器、各种钢丝绳、夯锤、锹镐及木杠等。其数量及规格应依照详细状况而决定。
2）如下图所示，沿杆坑中心线在牵引反方向距杆坑中心约1.5倍杆长处，埋设两个地锚A，以便固定制动器与暂时拉线。在立杆方向左右侧，距杆坑中心约1.5倍杆长处，各埋设一种地锚B，作为固定暂时拉线用。在牵引侧距杆坑中心线约1.5倍杆长处，并位于线路中心线上埋设一种地锚C（牵引地锚），以便固定滑轮组。在距牵引地锚后侧15m埋设一种地锚D，作为固定绞磨用。牵引地锚埋深不应不大于1.5m，其作地锚埋深不应不大于1.2m。与地锚接触坑壁应保持垂直，其下部应挖一种放置地锚土槽。地锚应与牵引方向保持垂直，引出线用马道坡度不应不大于45o。在淤泥及砂土处埋设地锚时，应在地锚上加压两块木板，以加大地锚抗拉力。
牵引地锚应对正线路中心线，对于转角杆应对正转角二等分角线。
3)起立无叉梁Ⅱ型杆时，为防止杆身偏扭，应加装一种X型暂时叉梁，以保证起立过程有足够稳定性。
4)调节杆身， 使杆根进入杆坑中心。
5)在地锚A与杆根间联结制动器，杆根与制动器之间用钢丝绳直径，普通为16～19mm，制动绳应绑在杆根部，并应与杆身保持平行。在地锚D上固定绞磨，在地锚C上固定导向滑轮，在电杆端部固定暂时拉线。
6)在电杆上联结分固定钢丝绳，并使其穿过单滑轮E。滑轮E由总固定钢丝绳与抱杆联结。钢丝绳在电杆上只少缠绕两圈以上，以免串动。杆高在15m如下钢筋混凝土单杆，可采用单固定点起吊。
7)在抱杆顶端与牵引地锚间联结1-1、1-2或2-2滑轮组，使牵引绳由动滑轮引出，通过导向滑轮与绞磨联结，如图下图所示。
钢丝绳在电杆上和抱杆上联结办法如图
钢丝绳在电杆上固定及钢丝绳在抱杆上固定
8)在地势不好状况下立杆时，为防止抱杆倾倒，在其顶端绑扎处加装两侧拉线，以使抱杆稳定。拉线长度不应不大于抱杆高度1．3倍。
9)在淤泥及积水地区立杆时，为防止抱杆下沉，应在抱杆根部夹装两根枕木，用直径为25mm螺栓固定，并在抱杆根部垫上石块或其她等物。
10)推动绞磨进行起吊，当电杆头部离地面0．5～1．0m高时应停止起吊，再重复检查一次各部状况，对绳扣检查应特别注意，检查确无问题后再继续起吊。当电杆起吊至一定高度时，松动制动绳，使杆根逐渐进入坑内。应使杆根在抱杆不起作用前接触坑底，并使电杆达到对的位置。
11）在电杆起吊过程中，左右侧拉线应均匀施力，以保持杆身稳定。当电杆起吊至60o-70o时应将反向拉线拴在地锚A上，但不要拴死，以便随着电杆起吊慢慢松动，以防电杆向牵引侧倾倒。
12）电杆起吊至80o后来，应慢慢推动绞磨，并缓放反向拉线，使杆身调节至正值。然后将反向拉线和左右侧拉线固定在地锚上。固定期应把钢丝绳盘成两个小圈，其中穿入小圆木，以防钢丝绳损坏。
13）观测人站在相邻未立杆杆坑线路方向上辅助标村处（或其延长线上），面对线路向已立杆方向观测电杆，或通过线锤观测电杆，指挥调节杆身，或使与已立正直电杆重叠。
14）观测人站在与线路垂直方向或转角等分角线垂线（转角杆）杆坑中心辅助标桩延长线上，通过线锤观测电杆，指挥调节杆身正值，此时横担轴向应正对观测方向。
15）转角杆和终端杆，须向张力反对侧（即拉线侧）倾斜，倾斜距离约等于电杆直径。
7.电杆立好后，应符合下列规定:
(1) 直线杆横向位移不应不不大于50mm；电杆倾斜不应使杆梢位移不不大于杆梢直径1/2；
(2) 转角杆应向外角预偏，紧线后不应向拉线方向倾斜，拉线侧倾斜不应使杆梢位移不不大于杆梢直径。
(3) 双杆立好后应正直，位置偏差不应超过下列规定数值:
1) 双杆中心与中心桩之间横向位移:50mm；迈步:30mm；
2) 两杆高低差:20mm；根开:±30mm。
（4）带叉梁双杆组立后，杆身和叉梁均不应有鼓肚现象。叉梁铁板、抱箍与主杆连接牢固、局部间隙不应不不大于50mm。
6拉线安装
1 拉线材料采用镀锌钢绞线，钢绞线型号规格长度由设计定。
2 底把采用热浸镀锌拉线棒和予制钢筋混凝土拉线盘构成。
3拉线安装应符合下列规定:
1)拉线与电杆夹角不适当不大于45°，当受地形限制时，不应不大于30°；
2) 终端赶拉线及耐张杆承力拉线应于线路方向对正，分角拉线与线路分角线方向对正，分角拉线应于线路分角线方向对正，防风拉线应于线路方向垂直；
4 采用UT型线夹及楔形线夹固定拉线安装时；
1) 安装前丝扣上应涂润滑剂；
2)线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚应在尾线侧，安装时不应损坏线股；
3)拉线变曲某些不应明显松脱，拉线断头处与拉线应有可靠固定。拉线外露出尾线长度不适当超过0．4m；
4) 同一组拉线使用双线夹时，其尾线端方向应统一；
5) UT型线夹螺杆应露扣，并应有不不大于1/2螺杆丝扣长度可供调节。调节后，UT型线夹双螺母应并紧。
6)当一基电杆上装设多条拉线时，拉线不应过松、过紧、受力不均匀等现象。
7导线架设
1.调节横担，在电杆组立时将横担碰歪或由于立杆重量大，没按横担逐个按图补齐，调节角度，并保证横担横平竖直、牢固。
2.绝缘子安装应符合下列规定:
（１） 安装应牢固，连接可靠，防止积水。
（２）安装时应清除表面灰垢，附着物及表面不应有灰垢，绝缘子不应有裂纹、碰破、掉边、掉瓷等现象。
（３）悬式绝缘子安装，尚应符合下列规定：
１）与电杆、导线金具连接处，无卡压现象；
２）耐张串上弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由内向外或由左向右穿入；
３）悬垂串上弹簧销子、螺栓及穿钉应由受电侧穿入。两边线应由内向外，中线应由左向右穿入；
4）绝缘子裙边与带电部位间隙不应不大于50mm。
3.采用闭口销或开口销不应有折断、裂纹现象；当采用开口销时应对称开口，开口角度应为30°～60°。禁止用线材或其他材料代替闭口销、开口销。
4.放线
(1) 清除放线通路障碍物，采用可靠防护办法，以免伤导线，对导线有腐蚀土壤和积水应有有效保护办法。
(2) 跨越铁路、公路、电力线、通信线应搭设牢固跨越架，跨越架距跨越物最小距离要满足设计规范规定。
(3) 放线
1)在线轴孔穿入轴杠，将轴杠两端放在放线架上，放线架是由两根木杠，在木杠上绑扎或钉上档木和两个支架构成。
2) 如无线轴，可将线盘，套入线盘放线。用人力或拖拉机作为放线牵引动力。
4)导线绑扎在牵引绳上进行拖动，为防止磨伤导线，可在横担上加设滑轮，使导线沿滑轮移动；在不损伤导线状况下，可将导线沿线路展放在地面上，然后由工人登上电杆，将导线用麻绳提至横担上，分别摆好。
5)放铝导线或钢芯铝导线时，应使用铝质滑轮。滑轮直径应不不大于导线直径10倍。铜导线应用钢滑轮，也可用木滑轮，绝缘线应用塑料滑轮和木滑轮，这样既省力又不会磨伤导线。
6)放线架处应留有经验人员看守，负责检查导线质量，并对线轴段有制动装置，以便发既有磨伤、散股和断线等时使线轴停止转动，普通可用一根木杠斜插入线轴底部来实现。
7)放线过程中须有可靠联系信号，沿线还须有人员看护导线不受损伤，不使导线发生环扣（导线自己绕成小圈）。当导线横跨道路时，应设人看守。
5.导线连接：
在架空线路中，导线连接质量是非常重要，连接质量好坏，直接影响导线机械强度和电气接触。导线连接办法，由于导线材料和截面不同而有所区别。现将当前惯用几种连接办法提出规定:
（１） 钳压接法:这种办法合用于铝绞线、钢芯铝绞线和铜绞线。钳压接是借连接管将两根导线连接起来，即将导线穿入连接管内加压，借着管与线股间握着力，使两根导线牢固地连接起来。在运营中管与导线共同承受拉力，因之连接管应具备抗拉力和接触电阻小性能；各种导线采用钳压法，按出厂阐明进行，设计有规定安设计规定，钳压法当前有局部压接或整体压接，采用办法由设计定。
（２） 钳压接操作办法：
1) 导线与连接管连接前应清除导线表面和连接管内壁污垢，清除长度应为连接某些2倍。连接部位铝质接触面，应涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保存电力复合脂，进行压接。
2) 接续管型号与导线规格应配套。
3) 压口数及压后尺寸应符合表施工规范规定。
4) 钳压后导线端头露出长度，不应不大于20mm，导线端头绑线应保存。
5) 压接后接续管弯曲度不应不不大于管长2%，有明显弯曲时应校直。
6) 压接后或校后接续管不应有裂纹。
7) 压接后接续管两端附近导线不应有灯笼、抽筋等现象。
8) 压接后接续管两端出口处、合缝处及外露某些，应涂刷电力复合脂。
9) 压后尺寸容许误差，铝绞线钳接管为±0．5mm。
10) 当架空电线在同一档距内，同一根导线上接头，不应超过1个。导线接头位置与导线固定处距离应不不大于0．5m，当有防震装置时，应在防震装置以外。
6.导线或避雷线采用液压连接时，应符合国家现行原则《架空送电线路导线及避雷线液压施工工艺规程》中关于规定。
7.紧线:
普通采用钳式紧线器进行紧线，办法如下:
（1）紧线前在紧线段耐张杆受力对侧除有正式拉线外，应装设暂时拉线。普通可用钢丝绳或具备足够强度钢线，拴在横担两端，以防紧线时横担发生偏扭。待紧完导线并固定好后来，才可拆除暂时拉线。
（2）紧线前应有专人检查导线，与否有未清除绑线及其她附着物，有无尚未解决缺陷，如有时应及时解决。
（3）将导线固定在紧线段固定端耐张杆悬式绝缘子上或蝴蝶形绝缘子上。
（4）在耐张段操作端，直接或通过滑轮组来牵引导线，使导线紧起后，再用钳式紧线器（紧线器固定在横担上）夹住导线。夹握导线之前，应在导线上垫以麻布等物，保护导线不被夹伤。
（5）弛度观测人员与紧线人员密切配合，通过紧线器来松紧导线，使导线弛度达到规定为止。
（6）弛度调好后，把导线固定在悬式绝缘子上或蝴蝶形绝缘子上。
8.观测弛度:
观测导线弛度，普通与紧线工作配合进行。观测目，是使安装后导线，能达到最合理弛度。
(1) 在耐张段内选出弛度观测档，耐张段内有1～6档时，可选取中部一档观测弛度；7～15档时，应选取两档来观测弛度，并尽量选在稍接近耐张两端；15档以上时，应选取三档观测弛度，即在耐张段两端及中间各选取一档来观测弛度。
(2) 导线弛度应由设计给出弛度安装曲线表查得，也就是依照耐张段规律档距长度和当时温度，在安装曲线表中查得相应弛度值。如当调节弛度时所测实际温度在安装曲线表中查不届时（普通在安装曲线中给出温度范畴是从-40°到40°，在其间每隔10°划出一条安装曲线），则可用补插法计算出相应温度弛度值。其计算公式如下：
式中：
f—在温度为t时弛度值，m；
f1—与t1相应弛度值，m；
f2—与t2相应弛度值，m；
t—所测实际温度，℃
t1—与实际温度相邻近一种较大温度值，℃
t2—与实际温度相邻近一种较大温度值，℃
(3)测量环境温度时，温度计应悬挂在空中，并背向阳光，以使温度计测出数值为空气真正温度。
(4)普通施工中惯用平行四边形法观测导线弛度，从给定弛度表或曲线表中查得弛度值，然后观测弛度档两侧直线杆上导线悬挂点，垂直向下量至与弛度相等距离处，各绑上一块弛度板（即水平板尺），由观测人员在杆上，从一侧弛度板瞄准对侧弛度板，调节导线，使导线正好切于瞄准直线上，即停止调节。此时弛度，即为所规定弛度，如下图所示
9.导线固定:
导线在绝缘子上固定办法，由于绝缘子种类和导线材料不同，其固定办法也不同，现分别简介如下:
(1) 导线在蝶形绝缘子（普通是装在耐张杆、终端杆上等）上绑扎法，如下图所示。
(2)铝导线绑扎办法同铜导线是同样，但铝导线与绝缘子接触某些应用宽10mm，厚1mm软铝带包缠上。
(3)绑扎长度，铝导线截面为50mm2及如下、铜导线截面为35mm2及如下时，绑扎长度为150mm；铝导线截面为70-120mm2、铜导线截面为50-70mm2时，绑扎长度为200mm。
(4)铝导线在蝶形绝缘子上所用绑线直径和长度以及铝带长度按施工规范规定。
(5)导线在针式绝缘子上绑扎法，可分为顶扎法（在直线杆上）和颈扎法（在转角杆上或绝缘子顶部无槽时，在直杆上）两种。颈扎法应将导线放在和张力方向相反绝缘子槽内；铝导线应在绝缘子某些绕缠10mm×1mm铝包带且两侧应宽出不不大于50mm。
(6)导线在耐张杆和终端杆悬式绝缘子串上
１） 用紧线器收紧导线，使弛度比所规定弛度稍小某些。
２） 为了保护导线不被线夹磨伤，将导线与耐张线夹接触某些，应用铝带（铝导线）或同规格线股包缠上。包缠时应从一端开始绕向另一端，其方向须与导线外层线股缠绕方向一致。包缠长度须露出线夹两端各10～20mm。最后将铝带或线股端头压在线夹内，以免松脱。
３） 卸下耐张线夹所有U形螺栓，将导线放入线夹线槽内，应使导线包缠某些紧贴线槽。然后装上所有压板及U形螺栓，并稍拧紧螺母，然后再逐个拧紧螺母。在拧紧过程中，应注意线夹压板不得偏歪和卡碰，并使其受力均衡。
４） 所有螺栓紧固一次后，应进行全面检查，与否符合规定，并再拧紧一次螺栓，使之特别紧固，以免导线滑动。
10.注意事项
（1）导线在绝缘子上绑扎应绑得很紧，使导线不得滑动。但不应使导线过度弯曲，否则不但损伤导线，还可因导线张力破坏绑线。
（２） 导线为绝缘导线时，应使用带包皮绑线；裸导线时，可用与导线 材料相似裸绑线。但铝镁合金线应使用铝线，铝镁合金线不能做绑线使用。
（３） 绑扎时，应注意防止碰伤导线和绑线。绑扎铝线时，只许用钳子尖夹住绑线，不得用钳口夹绑线。
（４） 铝带应包缠紧密无空隙，但不应互相重叠，铝带在导线弯曲外侧容许有些空隙。
（５） 绑线在绝缘子颈槽内应顺序排开，不得互相压在一起。
11.架空电力线路引流线（跨接线或弓子线）之间，引流线与主干线之间连接应符合下列规定：
1） 不同金属导线连接应有可靠过渡金具；
2）同金属导线，当采用绑扎连接时，绑扎长度应符合施工规范规定
3)绑扎连接应接触紧密、均匀、无硬弯，引流线应呈均匀弧度；
4) 当不同截面导线连接时，其绑扎长度应以小截面导线为准。
12. 1-10kV线路每相引流线、引下线与邻相引流线、引下线或导线之间，安装后净空距离不应不大于300mm；1kV如下电力线路，不应不大于150mm。
13. 线路导线与拉线、电杆或构架之间安装后净空距离，1-10kV时，不应不大于200mm；1kV如下时，不应不大于100mm。
8架空电力线路上电气设备安装
1.电杆上电气设备安装，应符合下列规定:
（１） 安图加工设备支架及附件，并进行热浸镀锌。
（２） 安装应牢固可靠，紧固件均应有防松垫圈。
（３） 电气连接应接触紧密，不同金属连接，应有过渡措
（４） 瓷件表面光洁，无裂纹、破损等现象。
2.杆上变压器及变压器台安装，尚应符合下列规定：
（１） 水平倾斜不不不大于台架根开1/100
（２） 一、二次引线排列整洁、绑扎牢固；
（３） 油枕、油位正常，外壳干净；
（４） 接地可靠接地电阻值符合规定；
（５） 套管压线螺栓等部件齐全；
（６） 呼吸孔道畅通。
3.跌落式熔断器安装，应符合下列规定：
（１） 各某些零件完整；
（２） 转轴光滑灵活，铸件不应有裂纹、砂眼、锈蚀；
（３） 瓷件良好，熔丝管不应有吸潮膨胀或弯曲现象；
（４） 熔断器安装牢固，排列整洁，熔管轴线与地面线夹角为15o～30o，熔断器水平相间距离不不大于500mm。
（５） 操作时灵活可靠、接触紧密。合熔丝管时上触头有一定压缩行程；
（６） 上、下引线压紧，与线路导线连接紧密可靠。
4.杆上断路器和负荷开关安装，应符合下列规定：
（１） 水平倾斜不不不大于托架长度1/100
（２） 引线连接紧密，当采用绑扎连接时，长度不不大于150mm；
（３） 外壳干净，不应有漏油现象，气压不不大于规定值；
（４） 操作灵活，分、合位置批示对的可靠；
（５） 外壳接地可靠，接地电阻值符合规定。
5.杆上隔离开关安装，应符合下列规定：
（１） 瓷件良好；
（２） 操作机构动作灵活；
（３） 隔离刀刃，分闸后应有不不大于200mm空气间隙；
（４） 与引线连接紧密可靠；
（５） 水平安装隔离刀刃、分闸时，宜使静触头带电；
（６） 三相连动隔离开关三相隔离刀刃应分、合同期。
6.杆上避雷器安装，应符合下列规定：
（１） 瓷套与固定抱箍之间加垫层；
（２） 排列整洁、高低一致，相间距离:1～10kV时，不不大于350mm；1kV如下时，不不大于150mm。
（３） 引线短而直、连接紧密，采用绝缘线时，引上线其截面铜线不不大于16mm2，铝线不不大于25mm2，引下线其截面铜线不不大于25mm2，铝线不不大于35mm2。
（４） 与电气某些连接，不应使避雷器产生外加应力；
（５） 引下线接地可靠，接地电阻值符合规定。
7.低压熔断器和开关安装各部接触应紧密，便于操作。
8.低压保险丝（片）安装，应符合下列规定：
（１） 无弯折、压偏、伤痕等现象；
（２） 禁止用线材代替保险丝（片）。
9 接户线架设
1.按设计图纸规定加工进户线横担及铁件，并进行热浸镀锌。
2.电力线接户线安装，其各部电气距离应满足设计规定。
3.低压接户线档距不适当超过25m，高压接户线档距不适当不不大于30m。
4.绝缘接户线导线截面不应不大于下列数值。
（１） 高压:铜芯线，25mm2，铝及铝合金芯线35mm2，
（２） 低压:铜芯线，10mm2，铝及铝合金芯线16mm2，
5.接户线不应从1～10kV引下线间穿过，接户线不应跨越铁路
6.不同规格不同金属接户线不应在档距内连接，跨越通车道接户线不应有接头。
7.两个电源引入接户线不适当同杆架设。
8.接户线与导线如为铜铝连接必要采用铜铝过渡办法。
9.接户线与主杆绝缘线连接应进行绝缘密封。
10.接户线零线在进户处应有重复接地，接地可靠，接地电阻符合规定。
11.接户线对地及交叉跨越距离
分相架设低压绝缘接户线线间最小距离详见下表
架设方式
档距
线间距离
自电杆上引下
25及如下
0.15
沿墙敷设
水平排列
4及如下
0.10
垂直排列
6及如下
0.15
12 绝缘接户线受电端对地面距离，不应不大于下列数值:高压4m；低压:2．5m。
13 跨越街道低压绝缘接户线，至路面中心垂直距离，不应不大于下列数值:
（１） 通车街道:6m；
（２） 通车困难街道、人行道:3．5m；
（３） 胡同（里、弄、巷）:3m
14 分相架设低压绝缘接户线与建筑物关于某些距离，不应不大于下列数值：
（１） 与接户线下方窗户垂直距离，0．3m
（２） 与接户线上方阳台或窗户垂直距离，0．8m
（３） 与阳台或窗户水平距离，0．75m
（４） 与墙壁、构架距离，0．05m。
15 低压绝缘接户线与弱电线路交叉距离，不应不大于下列数值：
（１） 低压接户线在弱电线路上方，0．6m
（２） 低压接户线在弱电线路下方，0．3m。如不能满足上述规定，应采用隔离办法。
16 接户线固定规定
（１） 接户线固定在绝缘子或线夹上，固定期接户线不得自身缠绕，应用单股塑料铜线绑扎。
（２） 在顾客墙上使用挂线钩、悬挂线夹、耐线线夹和绝缘子固定。
（３） 挂线钩应固定牢固，可采用穿透墙螺栓固定，内端应有垫铁，混凝土构造墙壁可使用膨胀螺栓，禁止用木塞固定
17 接户线固定端采用绑扎固定期，其绑扎长度应符合表下表规定。
导线载面积
绑扎长度mm2
10及如下
> 50
16及如下
> 80
25～50
> 120
70～120
> 200
四、施工规定
（1）本工程必要严格执行国家《10kV及如下架空配电线路设计技术规程》（DL/T5220-），按照《架空线配电线路施工及验收规程》（DL/T602-1996）、《电气装置安装工程35kV及如下架空电力线路施工 及验收规范》（GB50173-92)原则及规定进行验收。
（2）材料在运送过程中，应采用安全办法防止受损真空断路器在安装过程中，对真空断路器应进行外观检查，不应发生磨伤、碰撞变形等现象 。
（3）严格坚持“安全生产、防止为主、综合治理”方针，坚决贯彻执行国家关于安全生产方针、政策、法令、法规及保证施工安全办法。
（4）停电作业工作，在工作开始前，由工作负责人向设备运营管理单位办理停电申请及工作票，并核对现场线路名称及杆号后用电压级别相符且实验合格验电器验明线路确无电压后，严格履行工作票所列现场安全办法。
（5）认真履行工作班前、班后会制度，在开工前工作负责人向工作班人员详细交待清晰工作地点、工作内容、停电范畴、所装设安全办法；并做好工作现场安全办法，在工作结束后工作负责人要认真检查施工线路安全办法与否拆除、施工人员与否部撤全理施工现场、施工线路与否具备带电条件。
（6）架空导线线在运送过程中防止表层受损，如使用机械，牵引时牵引力不得超过厂家提供规定，导线连接良好、绝缘可靠，要有能满足线路各种状况下长期安全运营绝缘构造。T接处，有足够机械强度，能适应不同状况运营条件。
五、施工难度
该工程在施工中由于地点分散、路段狭窄及陡峭，在搬运材料过程中难度较大。整个施工过程中也许在立杆放紧线过程中较为不便及困难，因而应工作班人员要互相加强监督及团结协作，施工周边为居民房及甘蔗地施工较为不便，施工路面比较窄，工作班成员要互相叫喊和监督。
