MAC高分子自粘胶膜防水卷材综合项目施工专项方案.doc

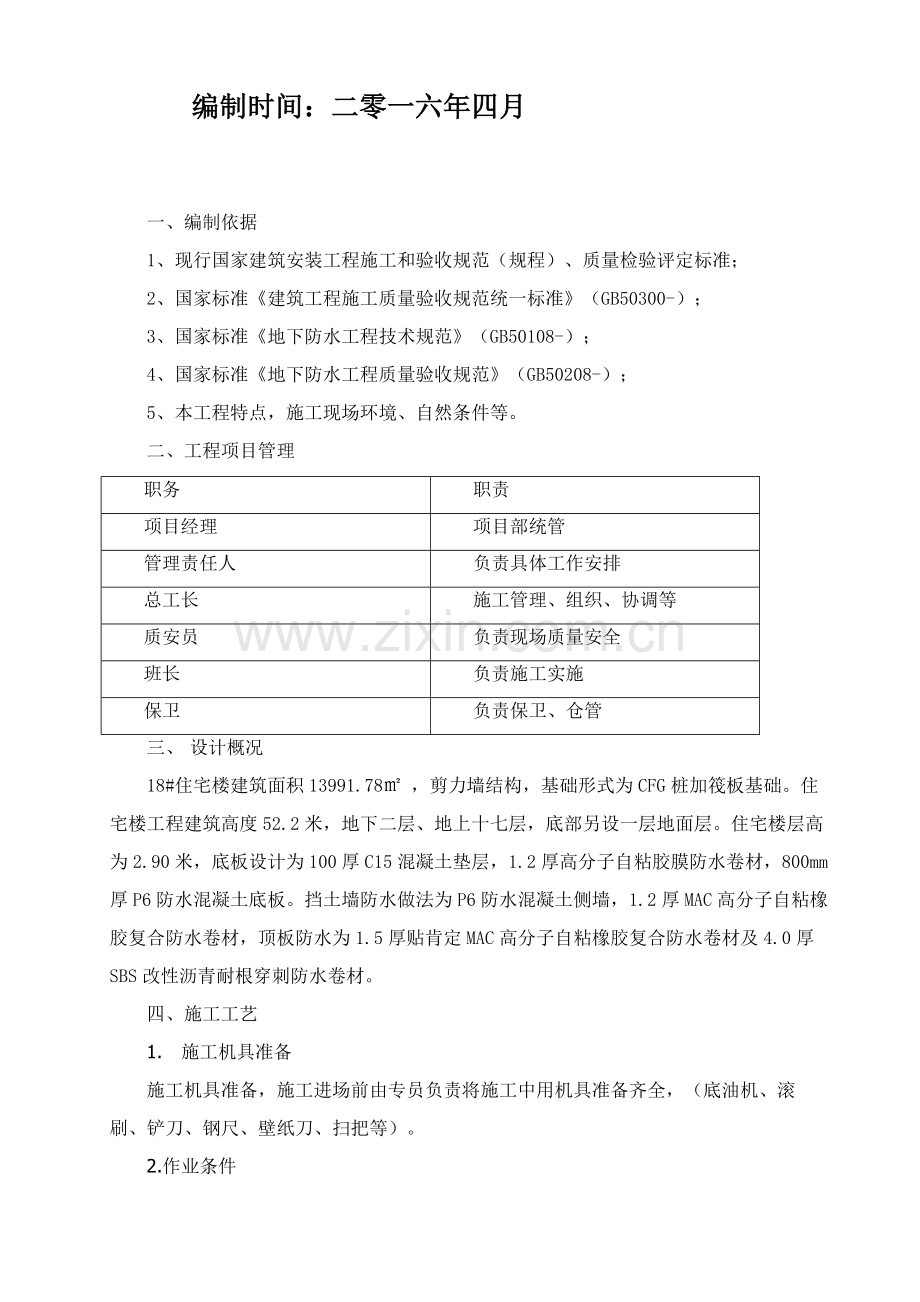

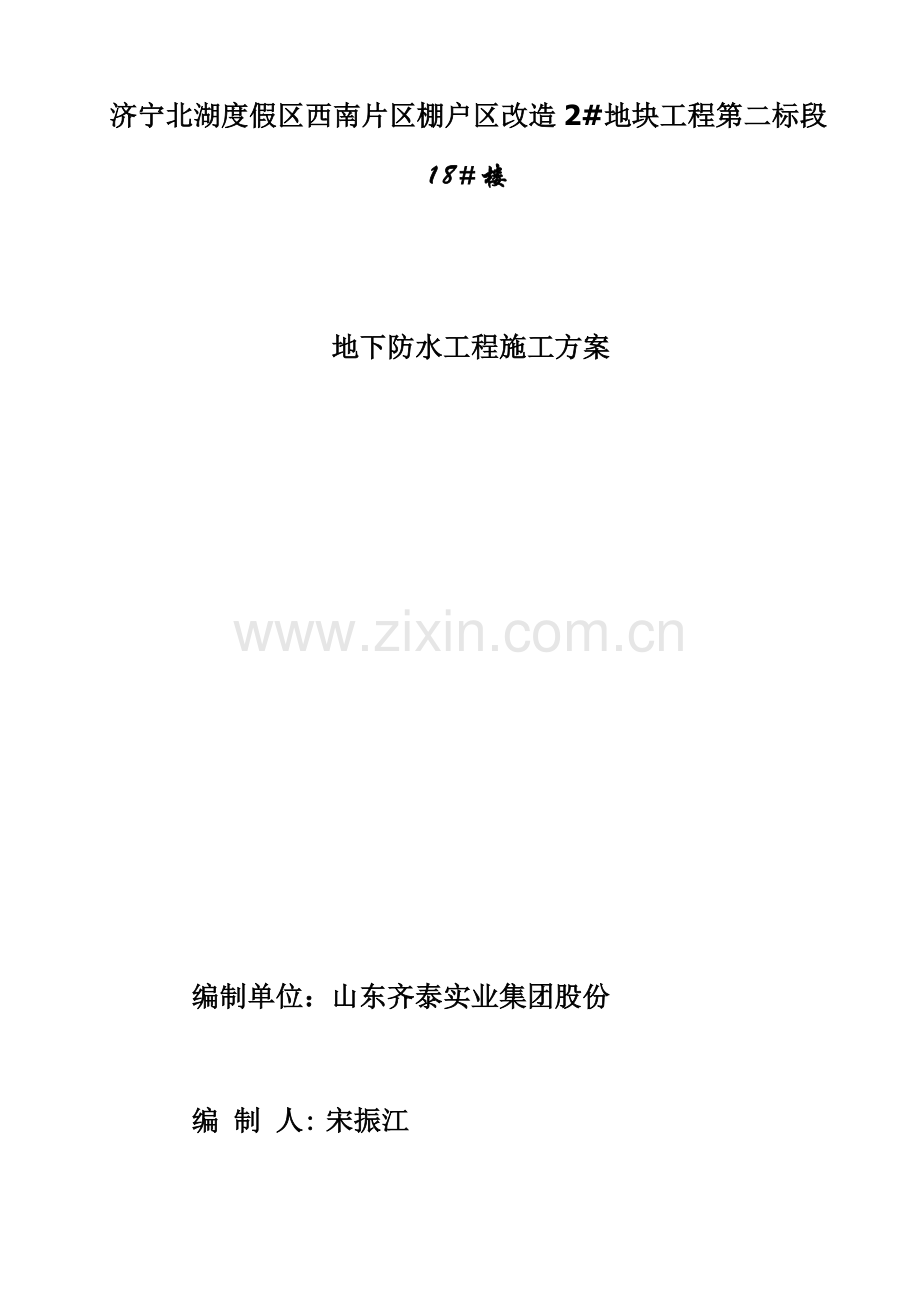

济宁北湖度假区西南片区棚户区改造2#地块工程第二标段18#楼地下防水工程施工方案编制单位：山东齐泰实业集团股份编 制 人: 宋振江 编制时间：二零一六年四月一、 编制依据1、 现行国家建筑安装工程施工和验收规范（规程）、质量检验评定标准；2、 国家标准建筑工程施工质量验收规范统一标准（GB50300-）；3、 国家标准地下防水工程技术规范（GB50108-）；4、 国家标准地下防水工程质量验收规范（GB50208-）；5、 本工程特点，施工现场环境、自然条件等。二、 工程项目管理 职务职责项目经理项目部统管管理责任人负责具体工作安排总工长施工管理、组织、协调等质安员负责现场质量安全班长负责施工实施保卫负责保卫、仓管三、 设计概况18#住宅楼建筑面积13991.78 ，剪力墙结构，基础形式为CFG桩加筏板基础。住宅楼工程建筑高度52.2米，地下二层、地上十七层，底部另设一层地面层。住宅楼层高为2.90米，底板设计为100厚C15混凝土垫层，1.2厚高分子自粘胶膜防水卷材，800mm厚P6防水混凝土底板。挡土墙防水做法为P6防水混凝土侧墙，1.2厚MAC高分子自粘橡胶复合防水卷材，顶板防水为1.5厚贴肯定MAC高分子自粘橡胶复合防水卷材及4.0厚SBS改性沥青耐根穿刺防水卷材。四、施工工艺1.施工机具准备施工机具准备，施工进场前由专员负责将施工中用机具准备齐全，（底油机、滚刷、铲刀、钢尺、壁纸刀、扫把等）。2.作业条件基层已符合以下条件，并办理验收、工作面移交手续： 2.1基层应洁净、坚实、平整、无毛刺；对基层含水率无要求，但不得有明水。2.2阴阳角做成顺直圆弧形，阴角最小半径50mm，阳角最小半径20mm。2.3基层应洁净、坚实、平整，基面光滑，不得有酥松、起砂、起皮现象。3.技术准备3.1防水混凝土结构施工之前，应组织相关专业技术人员进行图纸会审，了解工程特点，掌握工程主体及细部结构防水技术质量要求和做法，编制专题施工方案。3.2按设计资料和已审批施工方案向负担施工作业队责任人、班组长进行技术交底，结构复杂工程要有针对性地进行全方面、具体技术交底，工人上岗前均要进行技术、安全知识培训。 3.3卷材防水层必需由含有对应资质防水队伍施工，关键施工人员应持有建设行政主管部门或其指定单位颁发执业资格证书。3.4原材料、半成品经过定样、检验(试验)、验收。3.5书面交底资料均要签字后归档。4、MAC高分子自粘胶膜防水卷材底板空铺工艺步骤基层清理 铺设MAC防水卷材 自粘面朝上 卷材长、短边搭接 节点部位加强处理 组织验收 揭除MAC防水卷材上表面隔离膜 绑扎钢筋5、MAC高分子自粘胶膜防水卷材底板空铺施工方法5.1、基层清理：用铁铲、扫帚等工具清除基层面上施工垃圾，若有明水，则需扫除。5.2、铺设MAC防水卷材：宜先在垫层上弹线，以确定卷材基准位置。把MAC卷材自粘面朝上，按基准线铺展第一幅卷材，再铺设第二幅卷材。铺设卷材时，不得用力拉伸卷材，应随时注意和基准线对齐，以免出现偏差难以纠正。5.3卷材长边搭接：卷材长边连接采取自粘搭接方法，揭除搭接部位隔离膜，粘贴在一起，然后进行碾压、排气，搭接宽度为80。5.4卷材短边搭接：卷材短边连接采取对接方法。卷材两幅卷材短边接头对齐，确保没有缝隙，将双面自粘粘贴在接缝上，碾压排气，使之粘结牢靠。图示：5.5、节点部位加强处理：针对地下室底板后浇带、变形缝、阴阳角，施工双面自粘卷材附加层，对节点部位进行加强处理，宽度大于300500，转角两侧各半。5.6、为避免防水卷材在立面导墙部位临时收头下滑，立面部位卷材采取机械固定，在在自粘边位置距离卷材边缘（10-20mm）内每隔400600mm进行机械固定，并确保固定位置被卷材全部覆盖，砌筑两皮砖临时保护甩头卷材。底板防水层甩槎示意图5.7将MAC防水卷材上表面隔离膜揭除洁净，（为预防卷材粘脚）可在卷材上撒水泥粉或合适洒水作为隔离方法,边撒边扫。5.8注意：因为MAC卷材在底板是空铺法施工，卷材和垫层没有任何粘接点，在斜坡面部位可能下滑，在此部位可采取机械固定方法固定（钉水泥钉），钉眼使100mm100mm自粘卷材片封堵加强。大面卷材施工完成后因昼夜温差会出现空鼓现象，但只要确保防水搭接边搭接严密，空鼓现象不会影响防水层质量。5.9防水层施工完成并验收后，在导墙顶部用混合砂浆砌筑2皮砖作为甩头卷材（对应部位卷材上下表面隔离膜均保留）在外墙结构施工期间临时保护。5.10大面卷材施工完成后，揭掉其上表面隔离膜,土建施工单位开始底板钢筋绑扎及结构混凝土施工。6、自粘橡胶高分子防水卷材外墙及顶板施工工艺:6.1在铺贴防水层前应在基层上均匀涂刷专用基层处理剂；在大面积铺贴防水层前，在阴角、阳角、管道口处先做附加层。6.2铺贴前应先弹线定位，将卷材展开对准基准线试铺(隔离纸朝下)。6.3将卷材沿中线对折，从中线处将隔离纸裁开。4)将隔离纸从卷材后面撕开一段长约500mm，再将撕开隔离纸这段卷材对准基准线贴铺定位。6.4将该半幅卷材重新铺开就位，拉住已撕开隔离纸纸头均匀用力向后拉，同时用压辊从卷材中部向两侧滚压，直至将该半幅卷材隔离纸全部撕开。6.5依据上述方法一样贴铺另半幅卷材。6.6立面铺贴可依据上述方法自上而下一次铺贴完成。6.7卷材短边搭接、卷材收头及异型部位等，应采取密封膏密封。卷材四面末端收头，用金属压条固定，再用密封膏密封。6.8经过检验验收合格后，立即做好保护层。 7、顶板SBS改性沥青耐根穿刺防水卷材防水层施工工艺热熔法施工:热熔法是用火焰喷枪喷出火焰烘烤卷材表面和基层，待卷材表面熔融至光亮黑色，基层得到预热，立即滚铺卷材。边熔融卷材表面，边滚铺卷材，使卷材和基层，卷材和卷材之间紧密粘结。操作关键点以下:7.1喷枪加热器喷出火焰，距卷材面距离应适中；幅宽内加热应均匀，不得过分加热或烧穿卷材，以卷材表面熔融至光亮黑色为宜。7.2卷材表面热熔后，应立即滚铺卷材，并用压辊滚压卷材，排除卷材下面空气，使卷材粘结牢靠、平整，无褶、扭曲等现象。7.3卷材接缝处，用溢出热熔改性沥青随即刮平封口。8、 施工技术要求 8.1采取热熔法施工高聚物改性沥青卷材时，幅宽内卷材底表面加热应均匀，不得过分加热或烧穿卷材。采取冷粘法施工合成高分子卷材时，必需采取和卷材材性相容胶合剂，并应涂刷均匀。 8.2铺贴时应展平压实，卷材和基面和各层卷材间必需粘结紧密。 8.3两幅卷材短边和长边搭接宽度均不应小于100mm。 8.4卷材接缝必需粘贴封严。接缝口应用材性相容密封材料封严，宽度不应小于10mm。 8.5在立面和平面转角处，卷材接缝应留在平面上，距立面不应小于600mm。（五）注意事项1、卷材铺设完成后，要注意后续保护。2、卷材铺贴程序为：先平面后立面；先低处，后高处；先高跨，后低跨；先远处，后近处。大面卷材粘铺须从低处向高处进行；先做高跨部分，再做低跨部分；先做较远，后做较近，使操作人员不过多踩踏已完工卷材。施工区域应采取必需、醒目标围护方法（周围提供必需通道），严禁无关人员行走踩踏。3、在浇筑混凝土过程中如发觉不慎破坏了防水层,可视破损情况裁剪100mm100mm自粘卷材片（方形片材四面修剪成圆角），牢靠粘贴于破损处。4、相邻两排卷材短边接头应相互错开300mm以上，以免多层接头重合而使得卷材粘贴不平。（六）质量标准1.主控项目(1)卷材防水层所用卷材及关键配套材料必需符合设计要求。检验方法:检验出厂合格证、质量检验汇报和现场抽样试验汇报。(2)卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。检验方法:观察检验和检验隐蔽工程验收统计。2.通常项目1、卷材防水层搭接缝：应粘贴或焊接牢靠，密封严密，不得有扭曲、折皱、翘边和起泡等缺点（1）检验数量：每100m2抽查1处，每处10m2，且不得少于3处。（2）检验方法：观察检验。采取外防外贴法铺贴卷材防水层时，立面卷材接槎搭接宽度，且上层卷材应盖过下层卷材：高聚物改性沥青类卷材应为150mm，合成高分子类卷材应为100mm。（1）检验数量：每100m2抽查1处，每处10m2，且不得少于3处。（2）检验方法：观察和尺量检验。3.侧墙卷材防水层保护层：和防水层应结合紧密，保护层厚度应符合设计要求。（1）检验数量：每100m2抽查1处，每处10m2，且不得少于3处。（2）检验方法：观察和尺量检验。4.卷材搭接宽度：许可偏差应为-10mm。（1）检验数量：每100m2抽查1处，每处10m2，且不得少于3处。（2）检验方法：观察和尺量检验。七、地下室底板取消卷材上表面保护层时，可采取以下方法确保工程质量：1、土建单位配合方法：进行钢筋垂直、水平运输时，遵守轻拿轻放标准，钢筋吊放点采取木板等临时保护方法，避免钢筋直接扎破卷材。绑扎钢筋时，优先采取混凝土垫块。如局部必需采取马凳筋，则在其下增设100100mm卷材垫片。卷材垫片由防水施工单位提供，由钢筋工按所需部位安放好。土建施工单位在后续施工过程中，如不慎破坏了局部防水层，一经发觉应立即通报防水施工单位进行补修。绑扎钢筋过程中，如钢筋移动需要使用撬棍时应在其下设木垫板临时保护，以避免破坏防水卷材。为避免焊接作业时焊花烧伤防水层，在筏板上层筋绑扎时预留500*500下人洞，焊接时，施工人员经过此洞进入筏板钢筋下，用不燃物（如石棉水泥板）遮拦焊花并在焊花可能溅射到部位适量洒水，以免火花大量灼伤防水层。焊接完成，检验防水层完好后在浇筑筏板混凝土前采取搭接方法恢复钢筋绑扎。2、防水施工单位技术方法视现场情况需要，可在卷材上表面干撒水泥粉，以避免绑扎钢筋时卷材粘脚。绑扎钢筋及后续施工过程中，防水施工单位依据施工面积和现场施工需求，安排防水操作人员在现场全程跟进，如发觉卷材破损，采取卷材片立即补修，努力争取将漏补破损点降为零。在后续混凝土结构层施工时，要加强对卷材成品保护，在局部卷材轻易被破坏部位，应设临时保护（用边角废料即可）。八、质量确保方法1、以工程质量作为项目经理部考评目标，企业依据考评情况对项目经理部相关人员进行奖惩。2、在企业技术质量部门指导下，建立以项目经理为首项目质量管理体系，确保质量目标实现。3、加强技术管理，认真落实学习国家标准规范及各项质量管理制度，建立岗位责任制，熟悉施工图纸，组织各班组进行交底，对施工难点和关键进行讲解。4、将质量目标分解，责任层层落实。对班组实施优质重奖，劣质重罚方法，最大程度地调动工人主动性。5、加强对进场原材料检验和对施工过程检验，上道工序不合格不得继续进行下道工序。九、工期确保方法1、建立强有力项目经理部，配置高效率项目管理人员。 2、认真细致地做好施工准备工作，提前了解现场施工条件，对施工过程中可能碰到问题做到心中有数。3、根据施工进度计划要求立即进货，做到既满足施工要求，避免停工待料现象，又要使现场无太多积压。4、安排熟练工人完成本工程卷材防水施工，依据需要安排加班。并可在此基础上随时依据工程进展需要进行企业内部不一样项目部之间劳动力调配。5、严抓工程质量，施工过程加强自检力度，确保中间验收、最终验收一次经过，果断避免返工修理现象。十、成品保护方法 1、指定成品保护责任人，明确责任范围，必需时派专员巡视施工现场。2、在防水层施工中或防水层已完成，而保护层未完成时，是成品保护关键时期。在此其间，严禁任何无关人员进入现场，严禁穿带铁钉、铁掌鞋进入现场，以免扎伤防水层。防水施工人员、物料进入，必需遵守轻拿轻放标准，严禁尖锐物体撞击防水层。3、防水层施工完成后，不能在防水层上开洞或钻孔安装机器设备。如不得已必需在防水层上开洞、钻孔，应先做好统计，并安排修补。在施工过程中，如发觉防水层遭到破损，应立即组织维修。十一、安全确保方法 1、项目经理为安全生产第一责任人，安全员主管安全工作，各班组设置兼职安全员，配合安全员工作。2、严格实施国家和企业安全生产规章制度，主动宣传安全生产相关方针、政策、方法，强化全体职员安全意识。3、上岗前对全体施工人员进行安全生产教育。十二、文明施工方法1、遵守相关市容、场容及环境保护等方面管理制度，加强现场施工垃圾管理，搞好现场清洁卫生。2、进入施工现场多种机具、原材料等，均须按指定位置堆放整齐，不得随意乱丢乱放。3、对施工人员进行文明施工教育，做到谁做谁清，工完料清，场地洁净。4、控制施工噪音，降低对周围环境干扰。夜间实施申报制度。5、进入施工现场戴好安全帽，高空作业系好安全带。十三、消防保卫方法 1、由项目经理牵头组成现场消防保卫小组，并指定专员负责消防保卫日常检验和监督工作。2、材料堆放场地须配置必需消防设备；储存物品分类存放。3、学习消防知识，熟悉使用消防器材。4、施工现场严禁吸烟。
