专项措施筋综合项目施工专项方案.doc

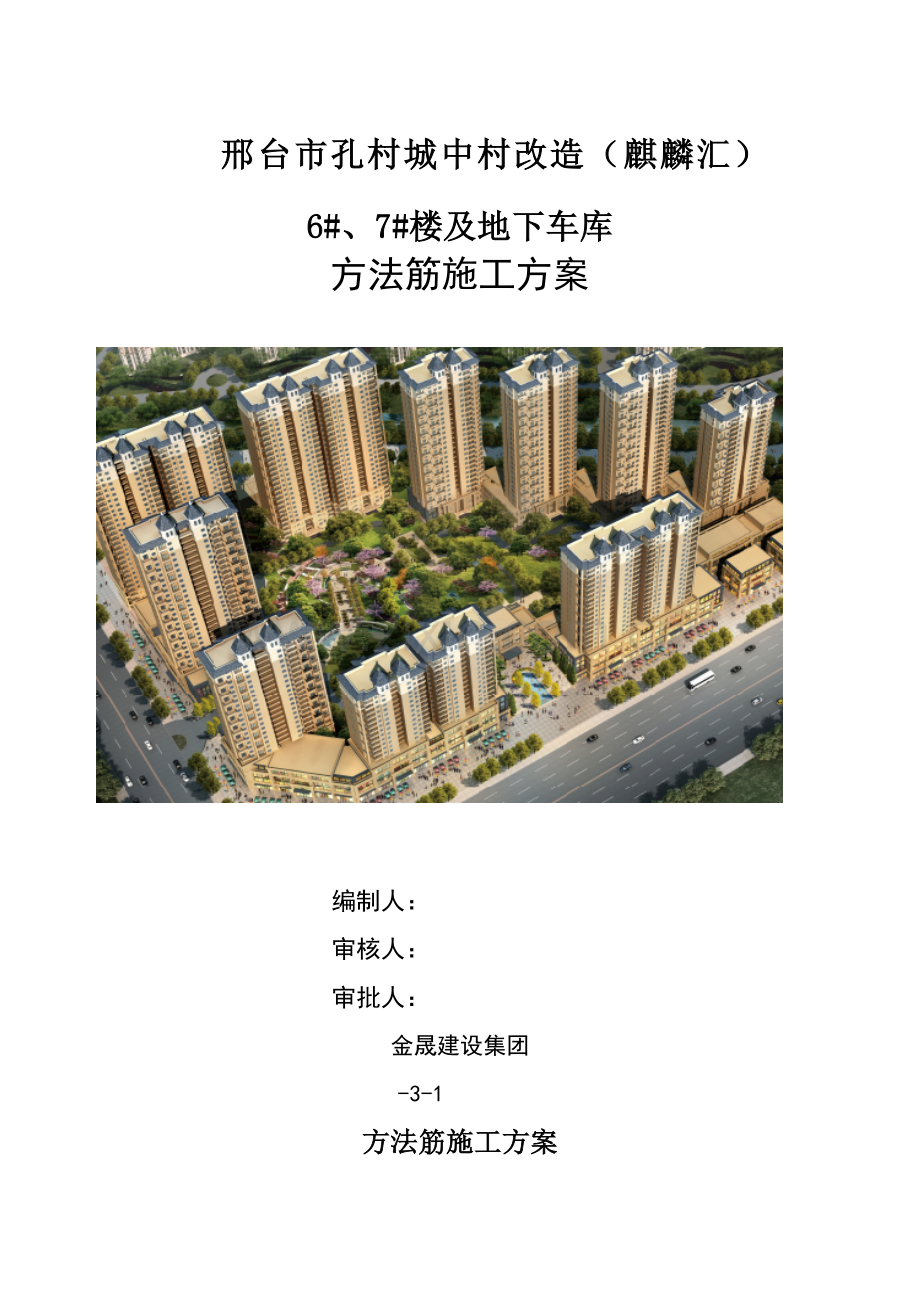

邢台市孔村城中村改造（麒麟汇）
6#、7#楼及地下车库
方法筋施工方案

编制人：
审核人：
审批人：
金晟建设集团
-3-1
方法筋施工方案

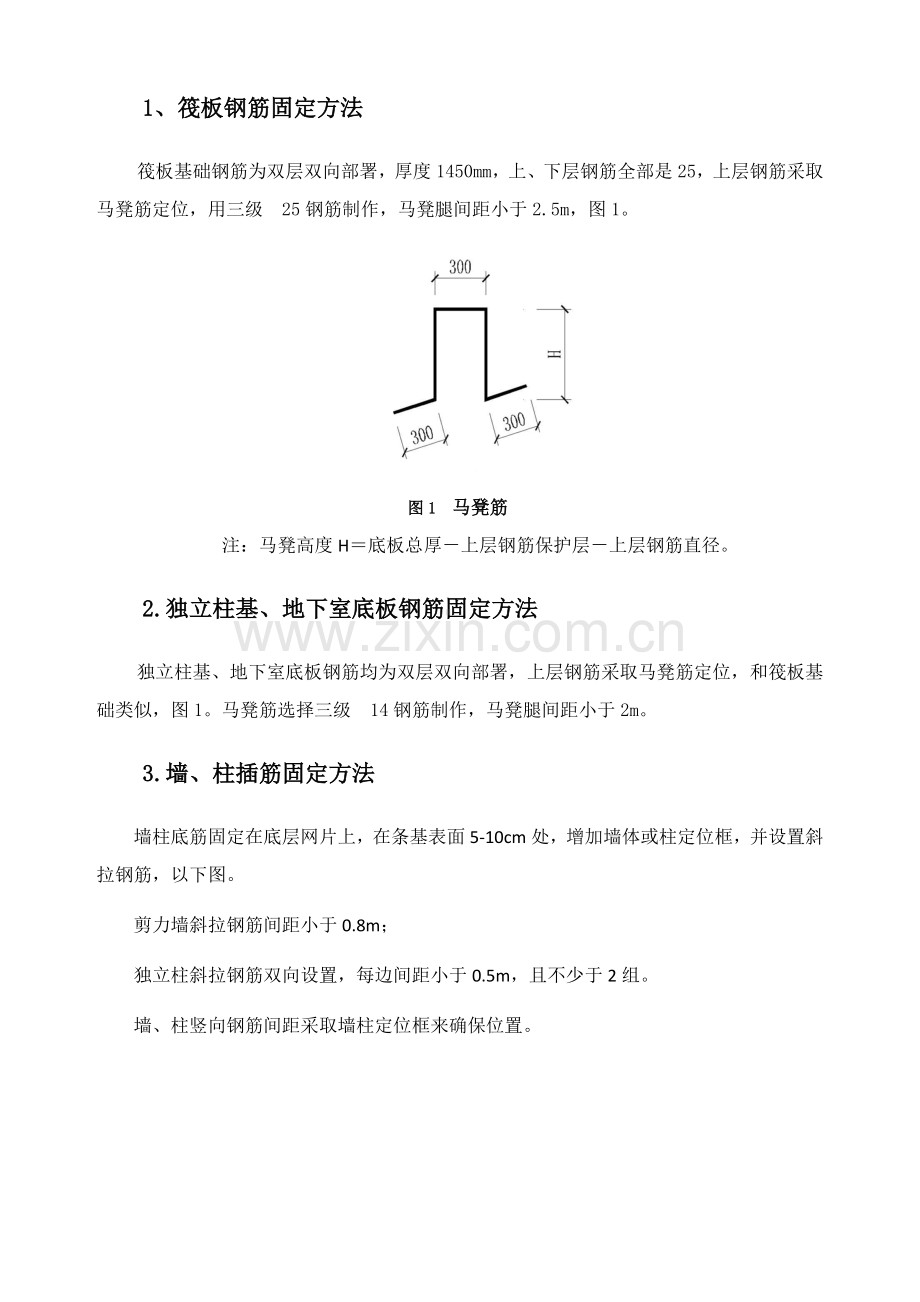

1、筏板钢筋固定方法
筏板基础钢筋为双层双向部署，厚度1450mm，上、下层钢筋全部是25，上层钢筋采取马凳筋定位，用三级25钢筋制作，马凳腿间距小于2.5m，图1。

图1 马凳筋
注：马凳高度H＝底板总厚－上层钢筋保护层－上层钢筋直径。
2.独立柱基、地下室底板钢筋固定方法
独立柱基、地下室底板钢筋均为双层双向部署，上层钢筋采取马凳筋定位，和筏板基础类似，图1。马凳筋选择三级14钢筋制作，马凳腿间距小于2m。
3.墙、柱插筋固定方法
墙柱底筋固定在底层网片上，在条基表面5-10cm处，增加墙体或柱定位框，并设置斜拉钢筋，以下图。
剪力墙斜拉钢筋间距小于0.8m；
独立柱斜拉钢筋双向设置，每边间距小于0.5m，且不少于2组。
墙、柱竖向钢筋间距采取墙柱定位框来确保位置。

4.剪力墙钢筋固定方法
墙体钢筋采取绑扎“梯子筋”方法定位，用剪力墙竖向钢筋做梯子主骨架，用长度比剪力墙厚度小2mm（考虑到砼浇筑时模板微变形）顶模筋做梯子“踏步筋”， 踏步筋（顶模筋）直径12，其竖向间距和剪力墙水平筋相同，水平间距1.5m，和墙体钢筋同时绑扎，同时墙体钢筋上设置塑料垫块，间距1.5m，梅花形，关键确保墙体水平钢筋排距、保护层厚度。以下图。

5.梁纵向钢筋固定方法
为了确保梁纵向主筋位置正确，沿梁长方向每2m设U型卡具，用大于18三级钢制作。
在梁底第一排主筋和第二排主筋之间、第二排和三排主筋之间设控制筋（垫铁），规格为25，间距为1m，长度为梁宽减去两侧保护层厚度。详见下图：

梁钢筋绑扎方法筋
6.楼板、梯板负筋固定方法
在模板上弹出钢筋分隔线和预留孔洞位置线，按线绑扎底层钢筋。电工随即配管，钢筋工按要求铺设保护层垫块，确保钢筋保护层厚度；然后再铺设马凳，采取三级12钢筋制作，马凳支撑点排距小于600mm，呈梅花形部署。

楼板负筋支架
注：马凳高度＝底板总厚－负筋保护层－负筋直径。

7.门窗边墙垛加强筋

8.洞口部位加强筋
8.1楼板孔洞加强筋

8.2墙上孔洞加强筋
孔洞尺寸≥200mm时,洞边设大于2根14加强筋，每侧补强筋面积不少于被切断钢筋面积二分之一，以下图：

8.3梁上孔洞加强筋
在梁跨中开洞小于300mm，洞位置为梁跨中2／3范围内，梁高中间1／3范围内。洞边及洞上下配筋以下图：

8.4：未到之处，参考图纸总说明施工。
