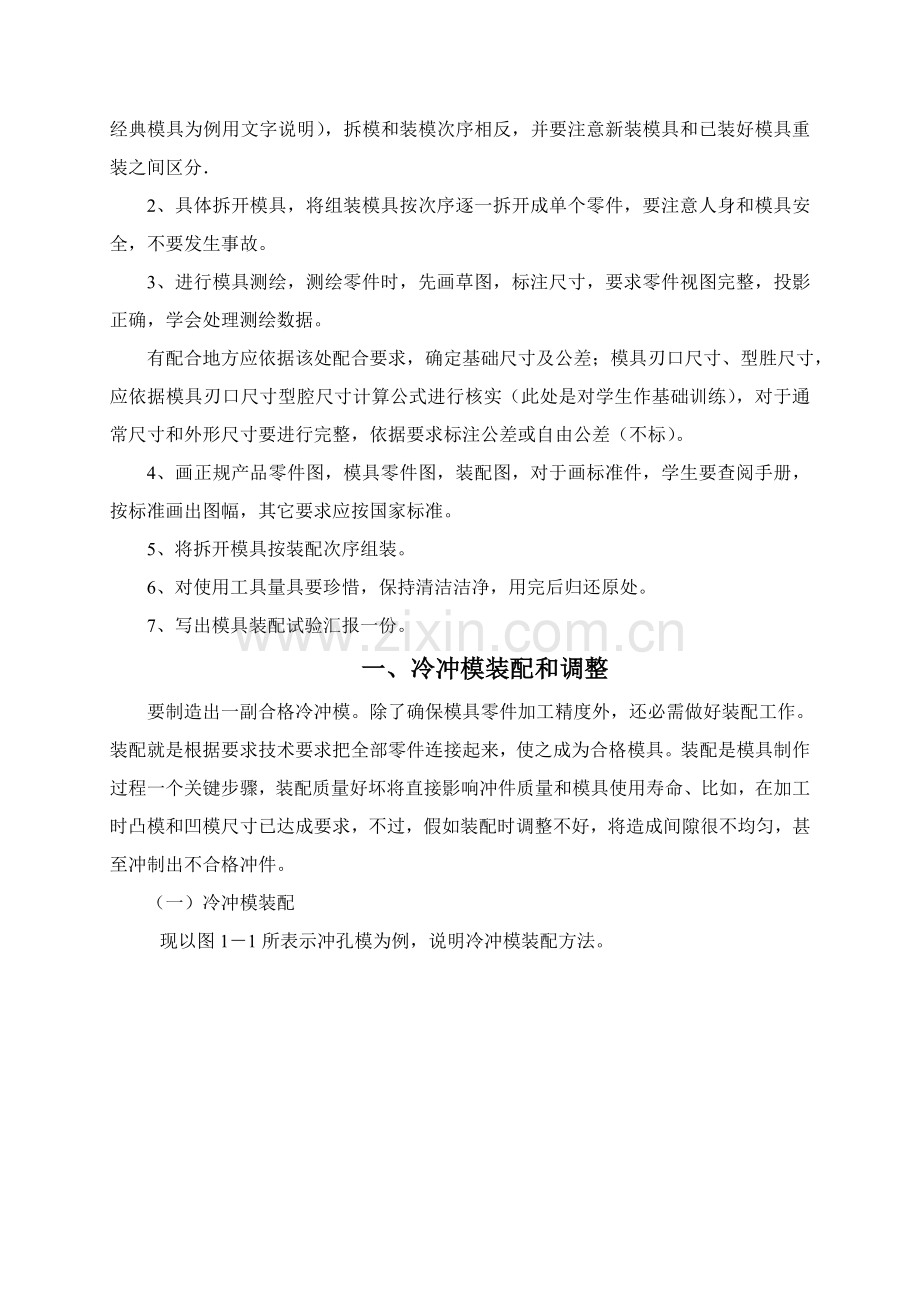

模具装拆、测绘试验指导书一、装析模具、模具测绘目标 装析模具、模具测绘是模具课程设计一个形式，模具课程设计要求学生完成比较简单、含有经典结构中小型模具为主，所以，我们给学生测绘模具应和之相互适应，但测绘模具和设计模具还是有区分。 学生在测绘模具时已学完基础理论课，技术基础课和专业课基础上，所设置一个关键实践性教学步骤，其目标是 l、要求学生能掌握模具装拆次序（注意已装好模具和新装模具区分）。 2、经过装拆模具了解模具结构、动作原理，为绘制模具作好准备。构、动作原理。为绘制模具 3、学会使用工具、量具，方便顺利进行装拆和测绘。 4、学会数据处理。 5、经过装拆模具，从中学会模具设计方法和步骤。 6、掌握模具设计基础技能，如计算机绘图、查阅设计资料和手册，熟悉标准和规范。、装拆模具、测绘模具内容及步骤 （一）装拆模具、测绘模具内容要求学生独立使用工具，对模具进行拆卸和组装，测绘模具零件图，绘制模具零件图（全部）和装配图，绘制产品零件图和装配模具试验汇报。时间为4周。 （二）模具装拆、测绘步骤 1、学生依据老师指定产品零件图，分析产品零件工艺性及模具结构，仔细阅读模具（冷冲、塑料）装配和调整，冷冲见附录一，塑料见附录二（因为模具多样性，以一经典模具为例用文字说明），拆模和装模次序相反，并要注意新装模具和已装好模具重装之间区分 2、具体拆开模具，将组装模具按次序逐一拆开成单个零件，要注意人身和模具安全，不要发生事故。 3、进行模具测绘，测绘零件时，先画草图，标注尺寸，要求零件视图完整，投影正确，学会处理测绘数据。 有配合地方应依据该处配合要求，确定基础尺寸及公差；模具刃口尺寸、型胜尺寸，应依据模具刃口尺寸型腔尺寸计算公式进行核实（此处是对学生作基础训练），对于通常尺寸和外形尺寸要进行完整，依据要求标注公差或自由公差（不标）。 4、画正规产品零件图，模具零件图，装配图，对于画标准件，学生要查阅手册，按标准画出图幅，其它要求应按国家标准。 5、将拆开模具按装配次序组装。 6、对使用工具量具要珍惜，保持清洁洁净，用完后归还原处。 7、写出模具装配试验汇报一份。一、冷冲模装配和调整要制造出一副合格冷冲模。除了确保模具零件加工精度外，还必需做好装配工作。装配就是根据要求技术要求把全部零件连接起来，使之成为合格模具。装配是模具制作过程一个关键步骤，装配质量好坏将直接影响冲件质量和模具使用寿命、比如，在加工时凸模和凹模尺寸已达成要求，不过，假如装配时调整不好，将造成间隙很不均匀，甚至冲制出不合格冲件。（一）冷冲模装配现以图11所表示冲孔模为例，说明冷冲模装配方法。 图11 冲孔模在装配之前，必需仔细研究图样，依据模具结构特点和技术要求，确定合理装配次序和装配方法、另外，还应检验模具零件加工质量，如凸、凹模刃口尺寸等，然后根据要求技术要求进行装配。装配次序和方法以下；1、关键组件装配1）模柄装配 因为这副模具模柄12是从上模座6下面向上压人，所以，在安装凸模固定板7和垫板8之前，应先把模柄装好。模柄和上模座配合要求是H7/m6。装配时，先在压力机上将模柄压人。见图1-2a，再加工定位销钉孔或螺纹孔、然后，把模柄端面突出部分锉平或磨平，见图1-2b。安装好棋柄后，用角尺检验摸柄和上模座上平面垂直度。 图1-2 模柄装配 图1-3 凸模装配（2）凸模装配 凸模和固定板配合要求为H7/m6、装配时，先在压力机上将凸棋压入固定板内，检验凸模垂直度，然后将固定板上平面和凸模尾部一齐磨平，见图1-2a。为了保持凸模刃口锋利还应将凸模端面磨平，见图1-2b。（3）镇压卸料板装配 镇压卸料板起压料和卸料作用、装配时，应确保它和凸模之间含有合适间隙，其装配方法是，将镇压卸料板套在已装入固定板凸模内，在固定板和卸料板之间垫上平行垫块，并用平行夹板将它们夹紧，然后，根据卸料板上螺孔在固定板上投窝，拆开后钻固定板上螺钉穿过孔。2、总装配模具关键组件装配完成后开始进行总装配。为了使凸模和四模易于对中，总装时必需考虑上、下模装配次序，不然，可能出现无法装配情况、上、下模装配次序和模具结构相关通常是看上、下模中哪一个位置所受限制大就先装，用另一个去调整位置。依据这个道理，通常冲裁模上、下模装配次序可按下面标准来选择；I）对于无导柱模具，凸、凹模间隙是在模具安装到机床上时进行调整，上、下模装配次序没有严格要求，能够分别进行装配。2）对于凹模装在下模座上导柱模，通常先装下模。3）对于导柱复合模，通常先装上模，然后扶正下楼位置。根据冲孔凹模型孔加工出漏料孔、这么，能够确保上模中卸料装置和模柄中心对正，并避免漏料孔错位，不然，将会出现无法装配困难。图1-1所表示冲孔漠凹模是装在下模，为了便于操作通常先装了模、其装配步骤以下：1）把凹模2装入固定板18中，磨平底面。2）在凹模上安装定位板3。3）把固定板18安装在下棋痤1上。找正固定板位置后，先在下模应上投窝，加工螺纹孔，然后加工销钉孔，装入销钉，拧紧螺钉。4）把已装入固定板7凸模10插入凹模内。固定板和凹模之间垫上合适高度平行垫铁，再把上模盛放在固定板上，将上模座和固定板夹紧，并在上模座投卸料螺孔窝和紧固螺钉过孔窝，拆开后钻孔。然后，放入垫板，拧上紧固螺钉。5）调整凸、凹模间隙。调整间隙可用透光法，立即模具翻过来，把模柄夹在虎钳上，用手灯照射，从下模座漏料孔中观察间隙大小和是否均匀。调整间隙也可用切纸法进行，即以纸看成零件，用千锤敲击模柄，在纸上切出冲件形状来、依据纸样有没有毛利和毛刺是否均匀，能够判别间隙大小和均匀性、假如纸样轮廓上没有毛刺或毛刺均匀说明间隙是均匀、假如局部有毛利，说明间隙不均匀。当凸、凹模形状复杂时，用上述两种方法调整间隙比较困难，可采取凸模镀铜等方法取得所需间隙。调整间隙时，用手锤轻轻敲击固定板7侧面，使凸模位置改变，以得到均匀间隙。6）调好间隙后加工销钉孔，装人销钉9。7）将镇压卸料板4装在凸模上，并检验它是否能灵活地移动。检验凸模端面是否缩在卸料板孔内（0。5mm左右），最终安装弹簧。8）安装其它零件、试冲合格后。淬硬定位板。9）试冲和调整。10）打标识交付生产使用。二、塑料模装配（一）塑料模装配1、装配次序和关键内容塑料模装配次序可有两种，一个是当动、定模在合模后有正确配合要求，相互间易于对中时，以其关键工作零件如型芯、型腔和锻件等作为装配基准，在动、定模之间对中后才加工导柱、导套。比如，图1-4a为卸料板和型腔有配合要求，图1-4b为小型芯穿入定模镶块孔中，故能够其关键工作零件作为装配基准；另一个是当塑料件结构形状使型芯、型腔在合模后极难找正相对位置，或是模具设有斜滑块机构时，通常要先装好导柱、导套、作为模具装配基准。 图1-4 动、定模间有正确配合要求结构塑料模装配关键内容以下；（l）型芯（凸模）装配 将型芯装入固定板方法和其连接方法相关。型芯和固定板通常采取过渡配舍，或采取埋入式，对于大面积型芯通常是用螺钉销钉直接和固定板连接，另外，在热固性塑料压模中，型芯和固定板常见螺纹连接方法。型芯和固定板组装工艺关键点见表11。表1-1 型芯（凸模）和固定板组装工艺关键点（2）型腔（凹模）装配 除了形状简单塑料模外，为了便于加工和确保加工精度，塑料模型腔部分均使用镶嵌或拼块形式。因为镶拼形式甚多下面仅介绍单件整体和多件型腔（凹模）装入法和型腔拼块镶入法见表1-2 表1-2 型芯（凹模）和动、定模板组装工艺关键点（3）导柱、导套装配 为了确保导向作用，动、定模导柱、导套孔孔距精度应控制在0。01mm以内，所以，必需使用坐标镗床对动、定模镗孔、在缺乏坐标镗床情况下，较普遍采取方法是将动、定模合在一起（用工艺定位销钉），在车床、铣床或镗床上进行镗孔。对干淬硬模板上导柱、导套孔，可用坐标磨床磨孔。将导柱、导套压入动、定模板后，要求保持导柱垂直度，并使启模和合模时导柱、导套间滑动自如。2、塑料模装配实例图1-4所表示为热塑性注射模，其装配关键要求以下：1）模具上下平面平行度偏差小于0。05mm，分模面处需密合。2）推件时推杆和卸料板动作要保持同时。3）上、下模型芯必需紧密接触。装配时以分型面密合作为该模具装配基准，装配次序以下；I）装配前按图检验关键工作零件及其它零件尺寸。2）镗导住、导套孔。将定模17卸料板18和支承板6合在一起，使分模面紧密接触并夹紧，镗导柱、导套孔，在孔内压人工艺定位销后。加工侧面垂直基准。3）加工定模。用定模侧面垂直基正确定定模上型腔中心实际位置L和L1（图1-4），并以此作为加工基准，分别镗小型孔7。1mm和线切割用穿线孔10mm，台肩10rnm6mm。，铣矩形台肩57.5mm和30mm,以两个10mm孔为基准，线切割矩形孔50.5mm87.4mm和23mm87.4mm。4）加工卸料板。按定模实际中心L和L1尺寸在卸料板18上镗线切割用穿线孔10mm，并以穿线孔为基准，切割型孔。5）压人导柱、导套。在定模、卸料板和支承板上分别压入导柱、导套，使导向可靠。滑动灵活。6）装配型芯。先将支承板6和卸料板18合拢。把型芯放入卸料板型孔内，用螺孔复印法和压销钉套法使型芯9紧固在支承板6上。7）经过型芯9引钻支承板6上推杆孔。8）经过支承板6引钻推杆固定板23上孔。9）在推杆固定板23和支承板6上加工限位螺钉孔和复位杆孔。10）组装模脚3和支承板11）将镶块11、16装入定模。先将型芯9装入镶块16内然后才将镶块16装入定模内。12）加工定模座板、加工螺孔、销钉孔和导桩孔。并将浇口套压入定模座板。13）定模和定模座板装配。用平行夹头把它们夹紧（浇口套浇道孔应和镶块上浇道口对中）、经过定模座板孔引钻在定模上，拆开后在定模上钻、攻螺孔，然后用螺钉和销钉将定模和定模座板紧固。14）装配动模部分，修正根杆和复位杆长度。15）完成装配后进行试模，并交验入库。 塑料成型工艺和模具设计试验指导书余冬玲 高维新编景 德 镇 陶 瓷 学 院10月试验一 塑料模具拆装一、试验目标1熟悉塑料模结构、各零部件作用和装配关系。2掌握成型零件、结构零件装配和检测方法，及模具总装次序。二、试验设备、模具及工具1注射模十一副。2扳手、内六角扳手、锤子每试验组一套。4钳工工作台若干台。三、试验内容及步骤1拆装前准备 对已准备好模具仔细观察分析，了解各零部件功用及相互装配关系。2拆卸步骤 确定拆卸次序和方法，再按次序将模具分解成单个零件，并进行清洗。拆卸过程中，要记住各零件在模具中位置及连接方法，并把各零件按一定位置放置，以免丢失。3确定装配步骤及方法（1）确定装配基准（2）装配各组件，如导向系统、型芯、浇口套、加热和冷却系统、顶出系统等。（3）确定装配次序，按次序将动模和定模装配起来。注：拆装过程中注意模具零件维护和保养。四、试验汇报要求1、写出试验目标2、写出试验设备、模具及工具3画出模具装配图，并注明各零件名称。4简述模具拆卸和装配工艺过程。试验二 注射成型试验一、试验目标（1）分析制品成型工艺条件之间关系， （2）明确制品工艺分配关系和确定合理工艺条件（3）查找造成废品成型工艺原因，学会调整成型参数；二、试验内容1、试验内容（1）观察经典塑料零件注射加工过程，搞清注射周期各步骤情况，包含，预塑、注射、保压、冷却、开模、推出、取件、合模。在此周期中，冷却时间和预塑时间一段重合。（2）观察模具和注射机关系。（3）认识注射工艺参数温度：注射过程控温部分及原理，温度设定方法及调整方法、温度和注射产品质量影响。压力：注射过程压力控制部位及原理，压力设定方法及调整方法、压力对注射产品质量影响。时间：注射过程时间控制部位及原理，时间控制设定方法及调整方法、时间对注射产品质量影响。2、试验程序（一）开机和调试打开电源，预热注塑机。同时设定料温，让模具试运行，在升温过程中，经过开、闭模具空顶出模具观察模具是否安装、调试停当，同时观察模具和注塑机关系。（二）闭模动模快速进行闭合，和定模将要接触时，合模动力系统自动切换成低压（即试合模压力）以低速靠拢后，再切换成高压将模具合紧。（三）注射装置前移动和注射确定模具合紧后，注射装置前移，使喷嘴和模具贴合。液压油进入注射油缸，推进和油缸活塞杆相连接螺杆，将螺杆头部均匀塑化物料以要求压力和速度注入模具型腔，熔料充满模腔时间极短。熔体能否充满模腔和注射压力、注射速度、料温亲密相关。注射压力使熔体克服料筒、喷嘴、浇注系统流道，模腔等处流动阻力，以一定充模速度注射模腔，一经注满，模腔等处压力即会快速增大到最大值，而充模速率快速下降，熔料受到压实。在其它工艺条件不变时，注射压力过高，则熔料在模腔内充填充过量；注射压力过低，则熔料充模不足，在制品外观质量和内在性能上全部有对应影响。确定注射压力、注射速度大小时，需考虑原料、制品、模具、注射机、和其它工艺条件等情况，参考经验数据，分析成型过程及制品外观，经过实际成型检验，最终确定。（四）保压注射模腔熔料，因为冷却作用，物料产生收缩，出现空隙，为此须对熔料保持一定压力使之继续流入进行补缩、增密。这时，螺杆作用面压力为保压压力。保压时螺杆位置将会少许前移。保压程序中关键控制工艺条件是保压压力和保压时间。它们对于提升制品密度，稳定制品形状，改善制品质量全部相关系。保压压力能够等于或低于注射压力，大小以施行压实、补缩作用为量度。保压时间以保持到浇口刚封闭为好。过早卸压会引发物料倒流，产生制品不足毛病；而保压时间过长或保压压力过大，过量填充会使浇口周围形成内应力，易引发开列，还会造成脱模困难。（五）冷却和预料完成保压过程，卸除保压压力以后，模腔内塑料还需要一段时间来和模具进行热交换冷却定型。该段冷却时间长短和塑料结晶性能、状态转变温度、制品厚度、刚性、模具冷却效率、模温等相关。最短冷却时间应以制品在脱模时，含有抗拒腿顶变形足够刚性为限。在确保制品质量前提下，为取得良好设备效率和劳动效率，要尽可能降低冷却时间和其它程序时间，以求缩短成型周期。影响冷却过程关键原因，除了冷却时间外，还有模温度控制。提升模温度不仅有利于保持熔体温度，便于溶体流动，对充模有益，而且能够调整塑料冷却速度，使之均匀一致。模具温度还利于松弛分子取向，降低壁厚或步骤长、形状复杂制品因补缩不足、收缩不均、内应力高引发弊病。不过，模温高和缩短冷却时间又是相矛盾。对于结晶性塑料，模温直接影响其结晶度和晶体构型。塑料在模腔内冷却定型温度上限处成型塑料玻璃化温度或热变形温度确定。制品在模内冷却定型同时，注射机螺杆在液压马达驱动下带动塑料流动，因为螺杆头部熔料压力作用，使螺杆在转动同时又向后腿（螺杆后移距离反应出螺杆头部所积存熔料体积），当达成成型制品所需计量值时，螺杆即停止转动和后移，完成预塑程序，准备再次注射。预塑过程中，螺杆头部熔料压力及注射油缸内液压油回泄阻力分别称为塑化压力及背压。提升背压，物料受剪切增强，熔料温度上升，熔料均化程度改善。不过，螺杆输送能力减小，和螺杆转速低时一样，会延长预塑时间；低背压和低螺杆转速下预塑时，因为转动惯量降低，利于提升螺杆计量和正确度。背压通常为注射压力。对于热稳定性差或熔体粘度低材料应该选择较低背压。对于热稳定性差或熔体粘度高材料不宜选择过高螺杆转速。料筒温度能够分为二至五段控制，由后段至前段逐步增加温度，分布差通常在60摄氏度以内。应避免喷嘴温度过低，发生物料凝结阻塞喷嘴现象，或喷嘴温度过高，出现“流涎”现象。（六）注射装置后退和开模推出制品预塑过程完成时，为避免喷嘴和模具长时间接触散热而形成冷料，可将注射装置后退，让喷嘴脱开模具。模腔内物料冷却定型后，合模装置即行开模，由推出机构实现制品脱模动作。并准备再次闭模。三、原材料PP四、关键仪器设备注射成型机HTF90W1注射模（一模一腔） 游标卡尺（正确度0.001mm）五、试验方法和方案制订方法：在原料、注射机、模具不变条件下，仅改变若干成型工艺条件制取制品。方案指导思想：要求改变三大工艺参数之一，观察对制品质量影响。同学们也可有目标地制订其它方案，如改变二个或三个工艺参数，观其综合效应（和要求方案比较）。（一） 准备工作1、阅读使用注射机资料，了解设备工作原理、安全要求和使用程序。2、了解原料成型性能和制品质量要求。参考相关资料、初步确定试验条件：原料干燥条件（依据学校情况可选择做）料筒温度：前段180200中段200220后段160170喷嘴温度170190螺杆转速0205r/min保压时间2060S模具温度4080冷却时间1550S制品后处理条件（可选择做）3、按试验设备使用说明书和操作规程要求，做好注射机检验、维护工作。4、动作/低压开、合模操作、安装好试验模具。（二） 成型制品1、用手动操作方法，在注射机温度仪器指示值达成试验条件时，再恒温1020分钟，加入塑料施行预塑。用慢速度进行对空注射，观察喷嘴流出料条离模膨胀和不均匀收缩现象。料条若光滑明亮，无变色，银丝、气泡，说明原料质量及预塑条件基础适用，能够制取制品。2、用手动操作方法，依次进行闭模-注射装置前移-注射（充模）-保压-预塑/冷却-注射装置后退-开模-推出制品-推出装置复位等操作。读出注射压力（表值）、螺杆前进距离立即间、保压（表值）、缓冲垫厚度、背压及驱动螺杆液压力（表值）等数值，并统计料筒温度、喷嘴加热值、注射时间、冷却时间和成型周期。用温度计分别测量熔料温度、动模和定模型腔面上3个不一样位置温度。3、用半自动操作方法，在确定试验条件下，连接稳定地制取5模以上作为第一组制品。然后依次改变下列工艺条件： 注射速度 注射压力 保压时间 冷却时间 料筒温度 （调整料筒温度后有合适恒温时间）制取第二、三、四、五、六组制品。5、观察各组制品成型过程，统计发生情况和制品外观质量、尺寸改变。五、试验汇报1、试验内容统计（1）注射制品名称、塑料材料、颜色等。（2）试验过程统计，试验过程分几步，每一步做什么工作。（3）试验设备等，注射机、模具规格、型号。（4）制品质量测量统计。2、试验过程分析分析温度、压力、时间三要素对塑料产品质量影响。
