本科毕业论文---武汉桃源里项目1#楼消防系统设计论文安全工程.doc

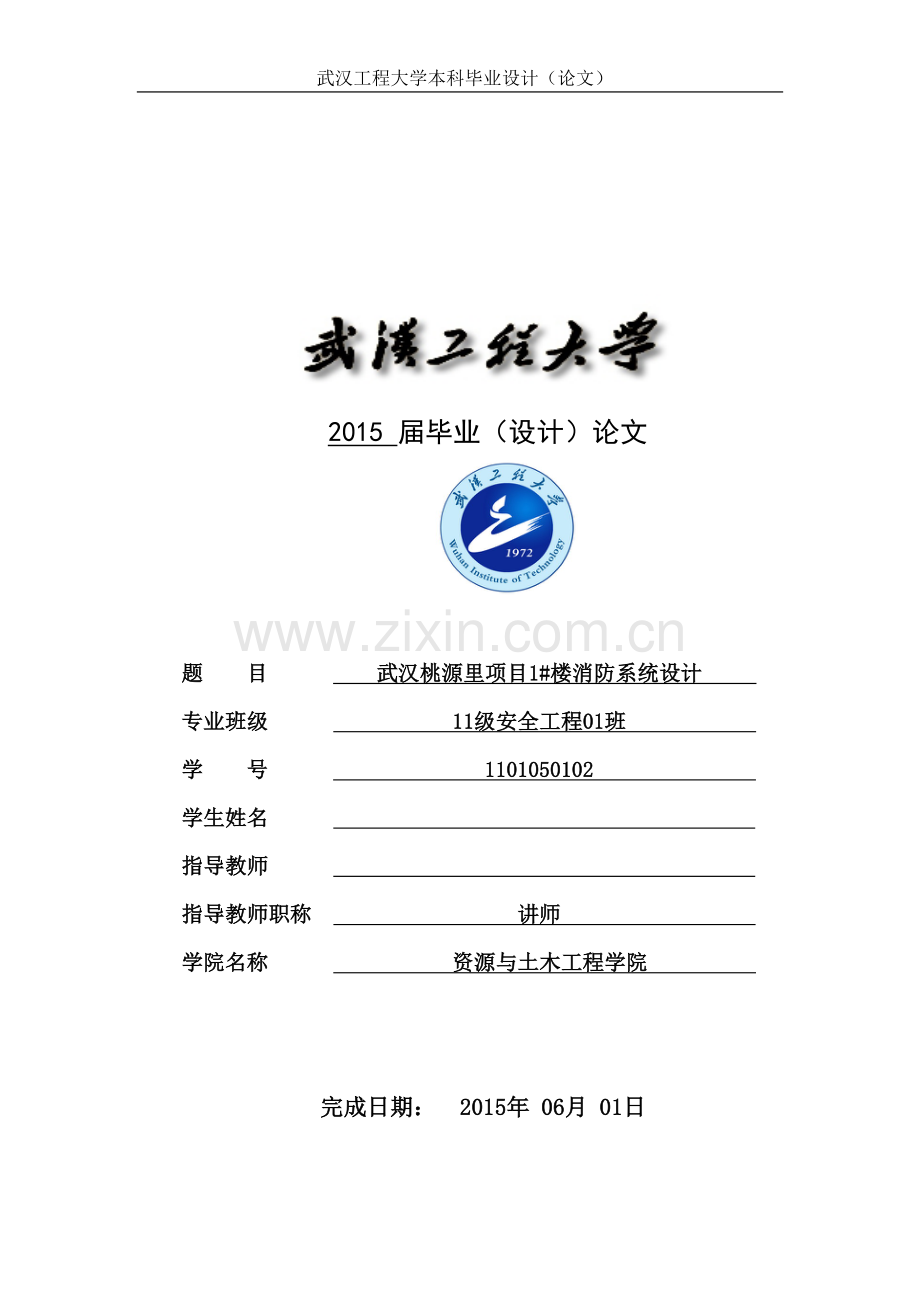

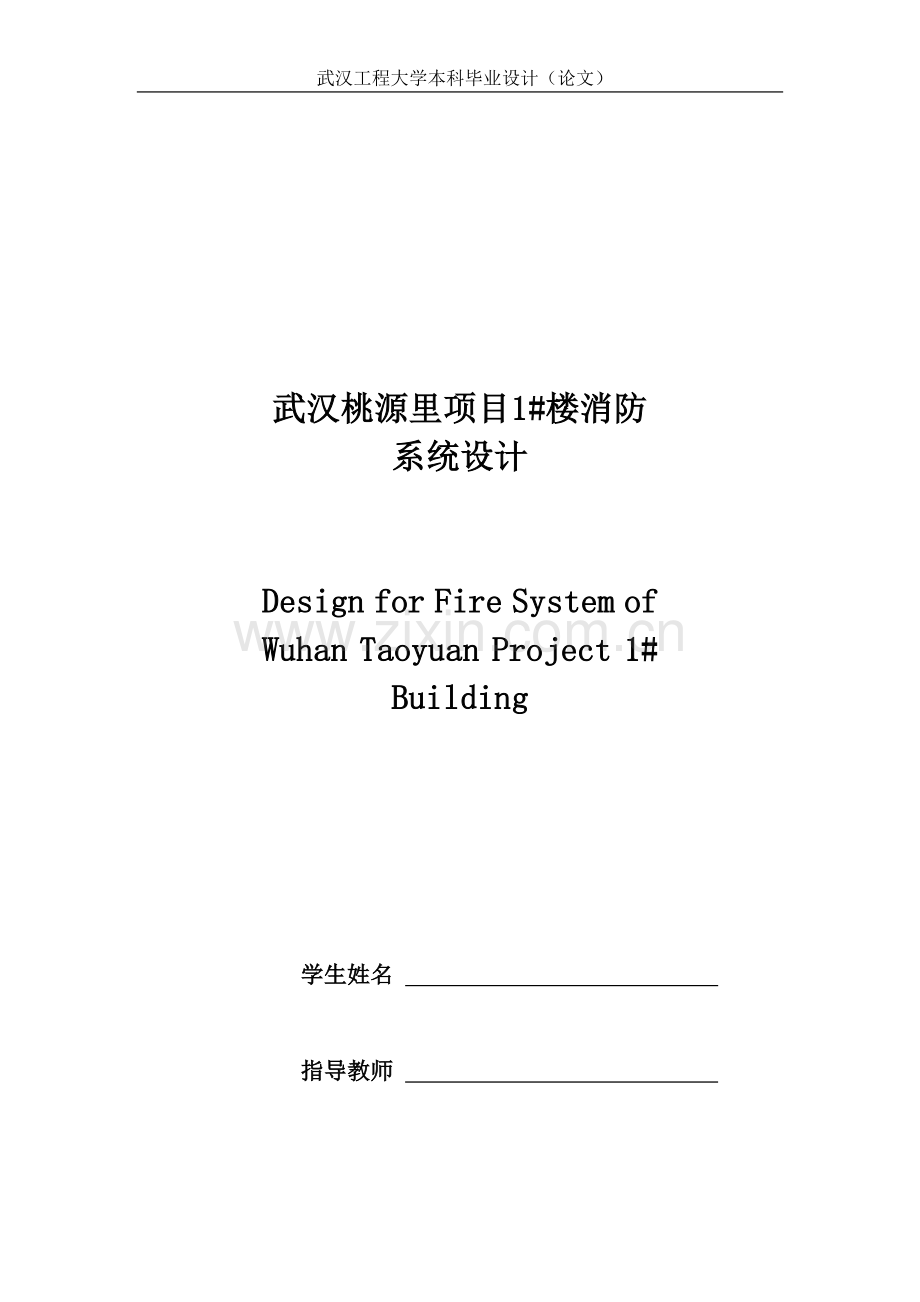

武汉工程大学本科毕业设计（论文）2015 届毕业（设计）论文题 目 武汉桃源里项目1#楼消防系统设计 专业班级 11级安全工程01班 学 号 1101050102 学生姓名 指导教师 指导教师职称 讲师 学院名称 资源与土木工程学院 完成日期： 2015年 06月 01日武汉桃源里项目1#楼消防系统设计Design for Fire System of Wuhan Taoyuan Project 1# Building 学生姓名 指导教师 摘 要近些年来，高层建筑祸患灾难频繁发生，人员伤亡严重，经济损失巨大，同时也给社会带来了极大的负面影响，因此有必要对高层建筑消防设计引起重视。本文主要是针对武汉桃源里项目1#楼消防系统进行设计，包括安全疏散设计、室内消火栓系统设计和火灾自动报警系统设计。根据防火分区的划分原则，针对火灾救援难度大、人群分布密集和消防意识低等特点，并结合火灾时人们的生理和心理，严格规范安全疏散设施，合理设置安全疏散路线，保证人们具有足够的安全度；针对高层建筑火灾蔓延快和水压要求高等特点，结合设置条件和室内消火栓用水量，室内每层设置4个口径65mm消火栓并配备长度20m的水带、喷嘴口径19mm的水枪，地下浅层设置有效容积31m3消防水箱，屋顶设置有效容积370m3消防水池，使消防人员有充足水源扑救火灾；根据高层建筑特级保护对象等级，选择控制中心报警系统，设置足够数量的感烟感温探测器巡回监视火灾报警区域和探测区域情况，同出口处设置的手动报警按钮和声光报警器一起及时将火灾信号传送到首层的消防控制室，使值班人员联动消防设备，指挥整栋大楼的消防工作。通过对武汉桃源里项目1#楼消防系统的设计，一方面可以为建筑单位提供借鉴和理论参考；另一方面，有利于减少高层建筑消防事故的发生。关键词：高层建筑；安全疏散；室内消火栓系统；火灾自动报警系统AbstractIn the past few years, high-rise building fire accidents happened frequently resulted in heavy casualties and economic losses, while negative impact on the society has been caused .In this case, it is necessary to pay attention to the fire protection design of high-rise buildings .In this paper, we design for the fire system of Wuhan Taoyuan project 1# building, which include the safe evacuation , the design of fire hydrant system, the design for automatic fire alarm system.According to the division principle of the fire compartment, in view of that fire rescue activities are difficult and the crowd are thick and the fire awareness are low,and considering the physiology and psychology of the people on the fire,it is necessary to regulate the safety disperses facilities strictly and arrange the safe evacuation of people reasonably in order to make sure of peoples safe.According to fire spread quickly and the higher pressure of the water of high-rise , in view of setting conditions and water consumption of hydrant,four 65mm caliber hydrant are arranged indoor each layer which are equipped 20m fire hose and 19mm diameter nozzle hydraulic giant and effective volume 31m3 fire water tank are set underground and 370m3 effective volume fire pool are set on the roof,in order to provide enough water for firefighters to extinguish the fire.According to special protection object of the high-rise building, it adopts the control center alarm system and enough smoke detectors and temperature detectors set on ire alarm region detection region together with manual warning button and sound and light alarm device at the exit in a timely manner transmit fire signal to fire protection control room on the first floor so that they can fire protection linkage operate all fire facilities to command fire control work of whole building. Through the design for fire system of Wuhan Taoyuan project 1# building, on the one hand it can provide theoretical references for building units. On the other hand, it can help to decrease high-rise building fire accidents.Key words: High-rise buildings; Safety evacuation; Outdoor hydrant system;Automatic fire alarm systemII目 录摘 要IAbstractII第一章 文献综述11.1 高层建筑火灾特点11.2 高层建筑消防安全现状21.3 主要研究内容 2第二章 概述42.1 工程概况42.2 防火分区的划分4第三章 安全疏散设计63.1 安全疏散路线63.2 安全疏散距离63.3 安全疏散时间73.4 安全出口93.5 疏散楼梯和楼梯间103.6 消防电梯103.7 避难层113.8 火灾应急照明与疏散指示标志12第四章 室内消火栓系统设计144.1 室内消火栓系统组成及主要设施144.1.1 室内消火栓设备144.1.2 水泵接合器144.1.3 消防水池154.1.4 消防水箱154.1.5 消防水泵164.2 室内消火栓系统设计与计算164.2.1 消火栓的数量164.2.2 消火栓水压174.2.3 消防水泵流量204.2.4 给水管网管径和水头损失224.2.5 消防水泵的扬程244.2.6 消防水箱和消防水池的有效容积244.2.7 水泵接合器的数量254.3 室内消火栓平面布置图25第五章 火灾自动报警系统265.1 火灾自动报警系统概述265.2 火灾自动报警系统选型265.3 火灾报警区域和探测区域的划分285.4 火灾探测器的布置285.5 手动报警按钮的设置315.6 消防控制室315.7 消防联动的设计325.7.1 消防联动控制设备的组成325.7.2 消防联动控制系统设计325.8 消防电话系统34结 论36致 谢37参考文献38附图：附图一 标准层平面图附图二 防火分区与安全疏散设计图附图三 室内消火栓和感烟感温探测器布置图第一章 文献综述高层建筑快速发展，同时伴随带来的安全问题越来越多。近些年来，高层建筑祸患灾难频繁发生，给个人生命健康和社会经济财富带来不可估量的损失，从现在看来，高层建筑消防问题显得尤为重要。1.1 高层建筑火灾特点自从加入世界贸易组织，中国经济迅速发展，高层建筑数量不断增加，功能越来越来齐全，相应的防火难度越来越大，危险严重性也加大，其火灾有以下三个特点：（1）一旦着火，火势迅速向周围蔓延发展成火灾。高层建筑功能齐全，需要装修的材料很多，而且都是很容易燃烧，如木材衣柜桌椅、沙发、窗帘、天花板等，一旦着火，会迅速燃烧，家庭生活所用的液化煤气罐很容易引起爆炸，加上各种竖向井道，空气很容易流通，会加重火势，楼层越高，相对应的火势也会更旺。（2）火灾扑救难度大。高层建筑消防设计自动化程度高，有时候一个环节出问题，后面的灭火设施就不能够起到灭火作用。在我国，普通居民的消防知识缺乏，在火灾发生的初期，大多不会操作消防设施，就只能通过楼梯走道地面或者顶层，等待消防人员来扑灭，然而等消防人员到达，火灾已经很严重，消防人员不能够立即登到着火楼层，同时高层建筑风比较大，一旦空气流通，火势更大烟气弥漫，消防人员扑救的难度更大。（3）人员很难疏散。高层建筑一般没有应急通讯广播系统，一旦发生火灾，有可能居民可能不知道，当知道的时候，火灾可能已经发展很大，由于没有消防意识，现场不能扑灭。现代城市的现在建筑设计人员为了经济节约，相关行政部门不重视，高层民用居住建筑很少设计有避难层，即使设计了，而宣传的力度不大居民一般不知道，居民忙于工作和其他的，很少注意到安全疏散通道很路线，火灾的时候不知道往哪里跑，没有秩序有可能发生拥挤，楼层很高，烟气很大，居民很难疏散，很容易导致惨重事故。1.2 高层建筑消防安全现状高层建筑火灾一旦发生，人员很难逃生，产生的社会负面影响巨大，经济损失严重，高层建筑消防安全现状主要表现以下几个方面：（1）设计图纸不全，消防审核困难 一些地方的建筑设计人员对消防不重视，相关的设计人员之间不配合，相关的建筑商为了节约经济成本，加上有些工程时间紧，随便按照几张图纸就进行施工，而完全忽视消防设施的配备，导致了消防隐患多，例如有些高层安全出口的数量不够、两个安全出口的距离不足5米、有些高层没有消火栓设施、没有避难层等等。（2）监督不力，源头关把不严 有的消防人员对消防法律规范不熟悉，监控力度不严，很容易忽视消防设计，对于送检的消防设计图纸，因为消防设计经验不足，消防安全不重视，草率的签字通过。在现场检查，对消防现场工作经验不足，现场出现的消防安全隐患，不能够提出整改措施，对一些小问题听之任之，同时对一些消防设施不认识，更不用说安装是不是合格。这些都造成对高层建筑消防监控不力。 （3）施工质量差，消防设施运行难 有些施工单位为了节约经济成本或者存在侥幸心理，偷工减料不按照规范要求进行施工，消防施工质量很差。例如，没有按照消火栓给水系统规范施工，流量达不到要求，当火灾发生的时候，水量远远不够而延误火灾不能及时有效的控制火灾；应急照明灯和疏散指示标志设计不合理，火灾发生的时候没有通电；消防控制室在火灾发生的时候，没有消防联动控制，不能够立即采取措施。而有些单位有时候拖欠农民工的工程款或者不能够按时支付，造成农民工恶意的毁坏消防设施；有些消防公司应用的都是些临时工没有丰富经验，消防设施配备不合格，消防设施无法整成运行的现象。1.3 主要研究内容 本文主要的研究目的是对武汉桃源里项目1#楼消防系统的设计，绘画出消防系统，为建筑单位提供借鉴和理论参考，减少高层建筑消防事故的发生。主要从以下几个方面进行设计：（1）根据防火分区的划分原则，针对火灾救援难度大、人群分布密集和消防意识低等特点，并结合火灾时人们的生理和心理，严格规范安全疏散设施，合理设置安全疏散路线，保证人们具有足够的安全度；（2）针对高层建筑火灾蔓延快和水压要求高等特点，结合设置条件和消火栓用水量，室内消火栓并配备水带和水枪，地下浅层设置消防水箱，屋顶设置消防水池，使消防人员有充足水源扑救火灾并绘画出消火栓平面布置图；（3）根据高层建筑特级保护对象等级，选择合适的报警系统，设置足够的感烟感温探测器监视火灾报警区域和探测区域情况，同手动报警按钮和声光报警器及时将火灾信号传送到首层的消防控制室，使值班人员联动消防设备，指挥整栋大楼的消防工作。第二章 概述2.1 工程概况武汉桃源里项目1#楼位于武汉市江岸区台北路与台北一路交汇处，对面是武汉青少年宫和公园，紧靠循礼门地铁站，附近有华润购物广场，方便购物出行和游玩。武汉桃源里项目1#楼是45层的单元式住宅，属一类高层民用建筑，建筑面积约为33713.31m2，标准层建筑面积约为800m2，建筑高度为128.15m，层高为2.85m，平面图形状为条形，长度为52m，宽度为19m。该建筑按照耐火等级分类属于一级，可以使用50年。2.2 防火分区的划分防火分区是指以难以燃烧为材料构成的分隔物为边界减缓火灾向着火部位周围空间蔓延的防火单元。在建筑物内划分防火分区的作用是，当发生火灾的时候，防火分区能够控制火灾向相邻地方蔓延从而使人员有足够的时间撤离危险区域，减少事故严重程度。为了建筑物的安全性，如果从一个角度考虑，根据划分原则划分的防火分区面积尽可能的小，就越容易控制火灾，但是另一方面，建筑物的面积有限，有些建筑功能不得不放弃，这样看来是不行的，因此在考虑防火分区的面积的时候，要综合考虑多个方面，其中就包括建筑物是什么样的使用性质、建筑物是否重要、火灾危险程度如何、建筑物有多高、消防能否及时扑救以及火灾蔓延快不快。根据高层民用建筑设计防火规范（GB 50045-95）规范的规定，该建筑属于一类高层民用建筑，标准层建筑面积约为800m2，小于最大允许建筑面积，是符合规范的。其划分如下（防火分区图见附图二）：（1） 高层主体以层为单位划分防火分区。（2） 以每户为单位形成划分分区。为了防止火灾发生及扩大，每户户门采用甲级防火门。（3） 楼梯间、前室和合用前室各作为一个防火分区。为了防止火灾发生及扩大，其门均采用乙级防火门。（4） 过道作为防火分区。过道由于被每户居民的防火门和防火墙分隔独立可以作为一个防火分区。（5） 电梯井、风井管和水井管均作为竖井防火分区，单独划分。第三章 安全疏散设计3.1 安全疏散路线为了简洁阐述安全疏散路线，把疏散路线上的各个区域划分为不同的区间，这样的区间就是安全分区。离开着火的房间，首先进入的区间是第一安全分区走道，其次是是第二安全分区前室或者合用前室，最后进入第三安全分区防烟楼梯间，安全性一步步的提高，而高层建筑到达防烟楼梯间就安全了。在发生火灾的时候，人们首先从着火房间达到第一安全分区，再由第一安全分区到达第二安全分区，最后由第二分区达到第三分区，这样的路线就是安全疏散路线。因此，在布置安全疏散路线的时，要简单易懂容易分辨不致于混淆。在发生火灾的时候，人们通常想到的是平时常走的路线，因此，疏散楼梯应该尽量靠近电梯，人们在逃离的时候，一眼就可以看到而不致于找不到安全出口导致拥挤。同时，疏散楼梯与消防电梯合用前室不能是凹廊，因为在火灾的时候，人们可能发生碰撞阻碍疏散和扑救。为了在火灾发生的时候，尽快让人员疏散到安全区域，根据火灾发生时人们的心理与行为及求生的欲望，所以应该设计一条距离最短的疏散路线，这样才能够尽可能脱离危险。其疏散路线图见附图二。3.2 安全疏散距离安全疏散距离是指在火灾发生的时候，人们从房间内最远点迅速到达安全区域的距离，主要包括以下两个方面：（1）从房间内最远点到房门的距离：当房间的面积过大时，疏散距离就会较长，人们在逃跑的时候，可能在很大的安全出口处发生拥挤，会超过允许的疏散时间，很容易发生事故，这是很不安全的。（2）从房门到安全出口疏散距离：一般火灾发生在晚上，很多老少行动迟缓，高层建筑比较高，疏散距离比较远，再加上晚上烟气的阻碍，视线很有限，很容易造成恐慌，发生拥挤、踩踏，给疏散增加难度，因此，高层民用建筑疏散距离的要求更高。表3.1 高层民用建筑安全疏散距离高层建筑房间门或住宅门至最近的外部出口或楼梯间的最大距离 （m）位于两个安全出口之间的房间位于袋形走道两侧或近端的房间医院病房部分2412其他部分3015旅馆、展览楼、办公楼3015其他4020表3.2 各户安全疏散距离安全疏散距离户1(m)户2(m)户3(m)户4(m)户5(m)户6(m)户7(m)户8(m)户9(m)户10(m)从房间内最远点至房门的距离10.69.89.89.89.79.79.79.79.710.7从房门至安全出口疏散距离9.010.08.69.38.68.69.38.610.09.0根据高层民用建筑设计防火规范（GB 50045-95）规范，武汉桃源里项目1#楼每户房间内最远点到住宅户门的距离（见表3.2）都小于15m，每户住宅户门到楼梯间的距离都小于40m，所以，该建筑安全疏散距离设计符合规范。3.3 安全疏散时间安全疏散时间，是指人们从火灾发生时迅速逃到安全区域的时间。对于高层建筑来说，是指到达封闭楼梯间、防烟楼梯间。人在高温、有毒烟气及导致的缺氧的火灾场所能坚持的时间比火灾蔓延过建筑构建的时间要短，所以，在确定允许疏散时间时，首先考虑失火建筑烟气中毒问题。安全疏散允许的时间见表3.3。表3.3 安全疏散允许的时间名称最大安全疏散时间/分钟耐火极限一级二级三级四级高层民用建筑57一般民用建筑624人员密集公共建筑53观众厅21.5由于计算机的快速发展，一些学者和机构开发出安全疏散时间计算机软件，例如，目前较著名的有英国格林威治大学的BuildingExodus1 Gwynne.S.Galea.E.R.A systematic comparison of model pred-ictions produced by the Building Exodus Evacuation model and the Tsukuba Pavilion Evacuation DataJ,J,of Applied Fire science,1998,7(3):234-266.，英国爱丁堡大学的Simulex2 Thompson P.A Marchant EW.A computer model for the Evacu-ation of large building porpulationsJ.Fire Safety Journal,1995,(24):131-148.，美国NIST的EXITI3 Fahy R.an Evacuation model for high-rise buildingsA.Proc-eeding of INTERFIAM93,6th international fire conference,Lon-don,1993:519-528.，澳大利亚国家研究局(CSIRO)的FIRECAI4 FIRECALC users Manual ver2.3,CSIRO,Division of building construction and engineeringZ,Australia.1993.等，但是还很少应用到高层建筑，这里就经验公式计算安全疏散时间：加拿大的Pauls5 Jake Pauls.Calculating Evacuating Times for Tall BuildingJ.Fire Safety journal,1987,(12):213-236等人观测实际疏散演习得到的经验公式, 每米有效宽度楼梯通过的人流为:f = 0. 206P0.27 （式3.1）总的疏散时间:t= 0. 68+ 0. 081P0.73 （式3.2）式中: P 为单位有效宽度楼梯所承担的人数；f 为单位宽度的流率，人/ min； t 为总疏散时间，min。每个房间分别按一代人、两代人、三代人的使用率考虑, 即每个房间平均住2人、3人、5人，每单元每层分别为10人，15人，25人。根据式3.2计算，楼梯有效宽度为1.1m，三种不同的人员构成的房间的疏散时间分别为：2人/间3人/间5人/间三种不同的人员分布的疏散时间分别为092min、1.00min、1.16min，武汉桃源里项目1#楼是高层民用建筑，住宅户门到楼梯间的疏散允许时间应该控制在5分钟内，符合要求。3.4 安全出口安全出口是指符合规范规定的疏散楼梯或直通室外地平面的出口。对于楼层来说，每个由一个或多个房间组成的防火分区可以看作是一个大房间，疏散楼梯就是安全出口。对于一个建筑来说，直通室外地面的疏散口就是建筑的安全出口。安全出口分散布置，为了在火灾发生时，人员能够迅速安全疏散，安全出口应该有明显标志，很容易就能够看的到。为避免火灾时人群惊恐、失去理智盲目寻找出口，应该设置足够多的安全出口，即使为了在发生火灾时，其中的一个安全出口被火封死，或者被烟火阻碍，可以通过另外的安全出口到达安全区域，不致使人陷入绝境。武汉桃源里项目1#楼属于一般民用建筑，每个单元有两个安全出口，安全出口平面位置见附图二，是符合要求的。安全出口的宽度可以通过百人宽度指标来衡量。百人宽度指标的含义是每百人在允许疏散时间内，以单股人流形式疏散所需的疏散宽度6 唐永国,夏长天,牛贵来. 建筑消防安全疏散设计方法研究J. 沈阳航空航天大学学报,2011,04:71-75.。B=Nb/(At) （式3.3）N：疏散人数，即为100人； A：单股人流通行能力,平面地面时A=43人/min；阶梯地面时A=37人/min;t:允许疏散时间（min）；b:单股人流的宽度，人流不携带行李时，b=0.55m。武汉桃源里项目1#楼地面是平面，单股人流通行能力取43人/min，允许疏散时间取最少时间5min，则B=1000.55435=0.26（m），两股人流量的宽度为0.52米，而1#楼的安全出口宽度为1.1米，大于标准宽度，所以符合要求。3.5 疏散楼梯和楼梯间当火灾发生的时候，非消防用电被切断，普通电梯因为没电而停降在首层。此时，人们只能通过疏散楼梯安全疏散。疏散楼梯是指具有防火防烟作用的楼梯，对于高层建筑，疏散楼梯应该设置专用房间，也即是楼梯间，可以增大人员安全疏散空间。武汉桃源里项目1#楼是45层单元式高层建筑，采用防烟楼梯间和剪刀楼梯，既节约经济成本，同时也符合高层民用建筑设计防火规范（GB 50045-95）规范的6.1.2条规定，可以避免整个楼梯充满烟雾。疏散楼梯和楼梯间具体设计如下（平面位置见附图二）：（1） 剪刀楼梯是垂直方向的两条疏散通道，为避免整个楼梯间充满烟雾，设一定耐火极限的墙分隔开两个楼梯间，即使烟气进入其中一个楼梯，另外一个楼梯也可以确保没有烟；（2） 为缓冲疏散人流，避免烟气进入楼梯间，在楼梯间入口处设置前室，并且实际前室设计面积为5.46m2大于5m2，合用前室为7.98m2大于6m2,符合要求；（3） 通向前室和楼梯间的门采用乙级防火门，前室的门宽度为1.1m，合用前室的门的宽度分别为1.05m、1.25m，宽度大于0.9m，并向疏散方向开启；（4） 楼梯间的宽度为1.175m，大于1.1m,满足疏散楼梯间的的最小宽度；（5） 避免火灾时烟气滞留在楼梯间导致烟气中毒或者视线模糊，楼梯间靠外墙设置，并在外墙上设开启面积2m2的窗户；（6） 楼梯间可以达到屋顶，且屋顶的门要向外开启；（7） 楼梯间设置在醒目位置而且设置诱导标志，前室和楼梯间内设置事故照明应急灯；（8） 防烟楼梯在避难层位置处错开，在其他各层处不用错开。3.6 消防电梯火灾发生时，消防人员可以通过消防电梯迅速到达着火楼层及部位，进而采取消防措施扑救火灾。而火灾时，非消防用电被切断，如果消防人员通过楼梯攀爬到着火楼层，消耗体力而影响扑救火灾的工作，因此，高层建筑必须设置消防电梯。消防电梯具体设计如下（平面位置见附图二）：根据高层民用建筑设计防火规范（GB 50045-95）规范的6.3.1.3条规定，由于武汉桃源里项目1#楼是45层单元式住宅，因此应该设置消防电梯；根据高层民用建筑设计防火规范（GB 50045-95）规范的6.3.2.1条规定，每层的建筑面积约是750m2,不大于1500m2，由于实际是两个单元，因此每个单元应各设一台消防电梯。（1）消防电梯的隔墙的耐火极限大于两小时；（2）消防电梯在首层达到室外的距离为10米；（3）消防电梯的载重量不小于800公斤；（4）消防电梯的行驶速度为2m/s；（5）消防电梯内部使用难以燃烧材料装修；（6）消防电梯的动力与控制电缆、电线应使用难以燃烧材料包裹；（7）消防电梯内安装消防专用电话，且消防员在第一层能够通过按钮控制消防电梯；（8）扑救火灾时灭火所用的水会流进的消防电梯，而消防电梯井布置有电路，为了避难触电，井底设排水设备，前室门口设挡水设备；（9）避难层设消防电梯出口。3.7 避难层避难层是高层建筑发生火灾时能够避难的楼层。避难间是高度大于100米的高层建筑发生火灾时能够避难的楼层或者几个房间。高层建筑火灾时扑救和疏散难度大，为提高安全性，该建筑采用封闭式避难层，周围设有耐火防护墙能够防止烟气和火焰的的侵害。为应对烟气进入避难层，外墙及隔墙不开门窗，室内设置独立的加压送风排烟设备。考虑到火灾时人员集中在避难层，十分的拥挤，因此避难层的面积要足够大，能够容纳下避难层上下15层的人员，人均面积要足够。为保证火灾时人们能够迅速逃到安全区域，同时考虑减少建筑物的使用空间，建筑物的设备放在避难层等因素，因此，该建筑在14层、29层和44层分别设置避难层。其具体涉及如下：（1） 避难层每单元设置2个消防专线电话，尽量设置在中间；（2） 疏散楼梯在避难层上下位置错开，减缓烟气在避难层中的流速；（3） 在避难层通道上同样设置疏散指示标志和火灾事故照明，有两个不同的疏散方向，同时其设置高度为170cm，以避免受烟气浓度影响；（4） 避难层安装机械加压使避难层空气能够流通，烟气不会滞留在避难层，同时避难层又有足够的氧气供呼吸。3.8 火灾应急照明与疏散指示标志在火灾发生电源切断时，供人员疏散和消防作业设置的照明，叫火灾应急照明。为避免火灾发生时人们惊恐、失去理智盲目乱跑，在疏散通道上指示正确的疏散方向标志的照明，叫疏散指示标志。发生火灾时，高层建筑人员密集，面临多条逃生路径，确保人员安全疏散和消防人员组织扑救，合理布置火灾应急照明与疏散指示标志，有着极其重要作用。国内外发生的一些因不能明确逃生方向造成的恶性火灾事故事件表明，在疏散走道和主要路线上或靠近地面的墙上设置发光疏散指示标志，使人们在紧张慌乱和浓烟弥漫的情况下，能够立即识别安全疏散的出口和方向，避免和减少人员伤亡。根据消防应急照明和疏散指示系统（GB17945-2010）规范，该建筑火灾应急照明灯设置如下（其平面布置见附图二）：（1） 火灾发生时，消防控制室确认火灾后立即拉开非消防电源的闸刀。消防控制室的值班人员需要指挥整个大楼的消防工作，需要设置消防应急照明灯；火灾发生时，人们急需迅速到达安全区域，会通过走道和前室达到楼梯间，避难人们疏散时视线不清的问题，走道、前室和楼梯间需要设置消防应急照明灯；火灾发生时，消防人员需要立即通过消防电梯赶到着火楼层及位置，需要设置消防应急照明灯；火灾发生时，人们可能会安全疏散到避难层，而很多火灾发生在晚上，因此需要在避难层设置消防应急照明灯；（2） 由于白天的强光线和其他周边区域的灯光，考虑到安全出口和走道改变方向的位置光线不足，因此这些位置处需要设置照度高的消防应急照明灯；（3） 消防控制室内安装应急照明控制器。根据消防应急照明和疏散指示系统（GB17945-2010）规范，该建筑消防疏散指示标志设置如下（其平面位置见附图二）：（1） 安全出口设置指示出口的疏散指示标志，其照度比周围区域高，人们在安全疏散时更清晰的辨明出口的方向；（2） 发生火灾后，人们习惯按照往常的路径离开着火区域，会通过电梯到达室外，而火灾的时候，电梯被回降首层，人们离开房间进入到走道，避难人们慌不择路走电梯，因此，在走道及其拐弯处顶部距离地面2.3米处，安装具有指示疏散方向功能的疏散指示标志；（3） 发生火灾后，人们离开房间和走道就会到达前室或者消防合用前室，它们的门口设置指示出口的疏散指示标志，人们不会因为疏散楼梯防火门常闭考虑其他的通道，为了使人门安全疏散方便看到疏散指示标志，一般疏散指示标志设置在门口上方居中位置，底边距离门框为200mm；（4） 避难层的楼梯间设置疏散指示标志；（5） 在地面首层和各层消防电梯明显位置处设置肢残人员标志，提醒人们疏注意残疾弱势行动不便人群；（6） 每层楼梯间设置指示楼层的消防应急标志灯，人们可以迅速到达距离最近的安全区域譬如避难层；（7） 地面层距离地面高度小于1mm处设置指示地面层和指示安全出口方向的疏散指示标志，间距小于3m。第四章 室内消火栓系统设计室内消火栓系统至今仍是使用最广泛、无可替代的水灭火设备。它通过把室外给水系统提供的水量，经过加压，输送到建筑物内着火处扑灭火灾，在高层建筑消防扑救火灾工作中发挥着重要作用，提高了高层建筑消防扑救能力。4.1 室内消火栓系统组成及主要设施室内消火栓给水系统由水枪、水带、消火栓、消防水喉、消防管道、消防水池、水箱、增压设备、和水源等组成7 何英. 高层建筑消防给水系统的优化与应用J. 中华建设,2012,07:216-217.。当室外给水管网的水压不能满足室内消防要求时，应当设置消防水泵和水箱。4.1.1 室内消火栓设备消火栓一般都配置有水带和水枪。室内消火栓有单出口和双出口之分，单出口消火栓直径有50mm和65mm两种，双出口消火栓直径为65mm，而水带有麻织、化纤之分8 赵望达,李卫高.建筑消防自动化技术课程设计教改研究与探索J.长沙铁道学院学报(社会科学版),2013,03:71-72.，水枪喷嘴口径也有三种不同型号。每个消火栓一般配备一条长度小于25m而且两头为内口式标准接头的水带。消火栓的水带和喷嘴配置见表4.1。表4.1 不同流量水枪喷嘴口径及水带直径配备水枪最小流量(L/s)直流式水枪喷嘴口径(mm)水带直径(mm)513501650或6551965武汉桃源里项目1#楼属于高层建筑，水带的长度应选20m，室消火栓的水枪喷嘴口径应选19mm，室内消火栓口径应选65mm。4.1.2 水泵接合器当发生火灾时，消防车无法进入或者室内消火栓的水量水压不够，水泵接合器一端接室内消火栓给水系统，另一端接消防车向室内消火栓系统提供充足的压力水源，从而及时有效组织扑灭火灾工作。水泵接合器有地上式、地下式和墙壁式3种9 宋文华.消火栓系统设计初探J.中国科技投资,2014,(A17):294-294.。其接口统一都为双接口，而其接口的直径有两种标准，一种是小直径接口，是65mm，另一种是大直径接口，是80mm，特殊情况下作为室内管网时要设置有阀门、止回阀和安全阀，其连接管直径要大于100mm。根据消防给水及消火栓系统技术规范(GB50974-2014)规范，武汉桃源里项目1#楼是高层建筑，设置地上式水泵接合器，距地面0.7米，水泵接合器有明显标志且周围无障碍物，消防车可以自由出入。4.1.3 消防水池因消防水量不足未能及时控制火灾致造成损失巨大的事故频繁发生，消防水池在高层建筑火灾补充消防用水显得尤为重要。消防水箱是高层建筑重要的消防设施，当室外市政水源不充足时，消防水泵通过储存消防用水的消防水池输送水源到室内扑救火灾，防止火灾进一步蔓延扩大。为避难火灾时，消防水泵压力不足，消防水池一般都设置在消防水泵房附近位置，以便火灾发生的时候，消防水泵能够立即从消防水池中抽取大量的水源，及时消除火灾。消防水池取水口距离建筑物外墙的距离不能太近，高度也不能太低因为又有可能，水池取水口附近有障碍物，消防车不方便靠近，从而耽误火灾时候
