1W扩音机专业课程设计.doc

1W扩音机课程设计
一． 技术指标拟定。
二． 工程预算。
三． 拟定电路形式。
四． 元器件测量及解决。
五． PCB板布局设计规定：1、PCB正面（元器件）不能有任何绝缘导线跨接。2、PCB正反面不能有任何导线交叉、跨接。3、PCB反面顶、上部设计一条正电源线，底、下部设计一条负电源线，且不能形成“U”或“O”型。4、设计时注意W1、W2、W3旋转方向与电阻值增长或减少关系。
六． 组装和焊接电路。
七． 调试、测量各项参数。
八． 完毕课程设计实验报告。
九． 实验报告规定：1、每人一份报告。2、实验电路原理。
3、要画出三条幅频特性曲线，并尽量用座标纸。

+
-
+
-
+
-
+
-

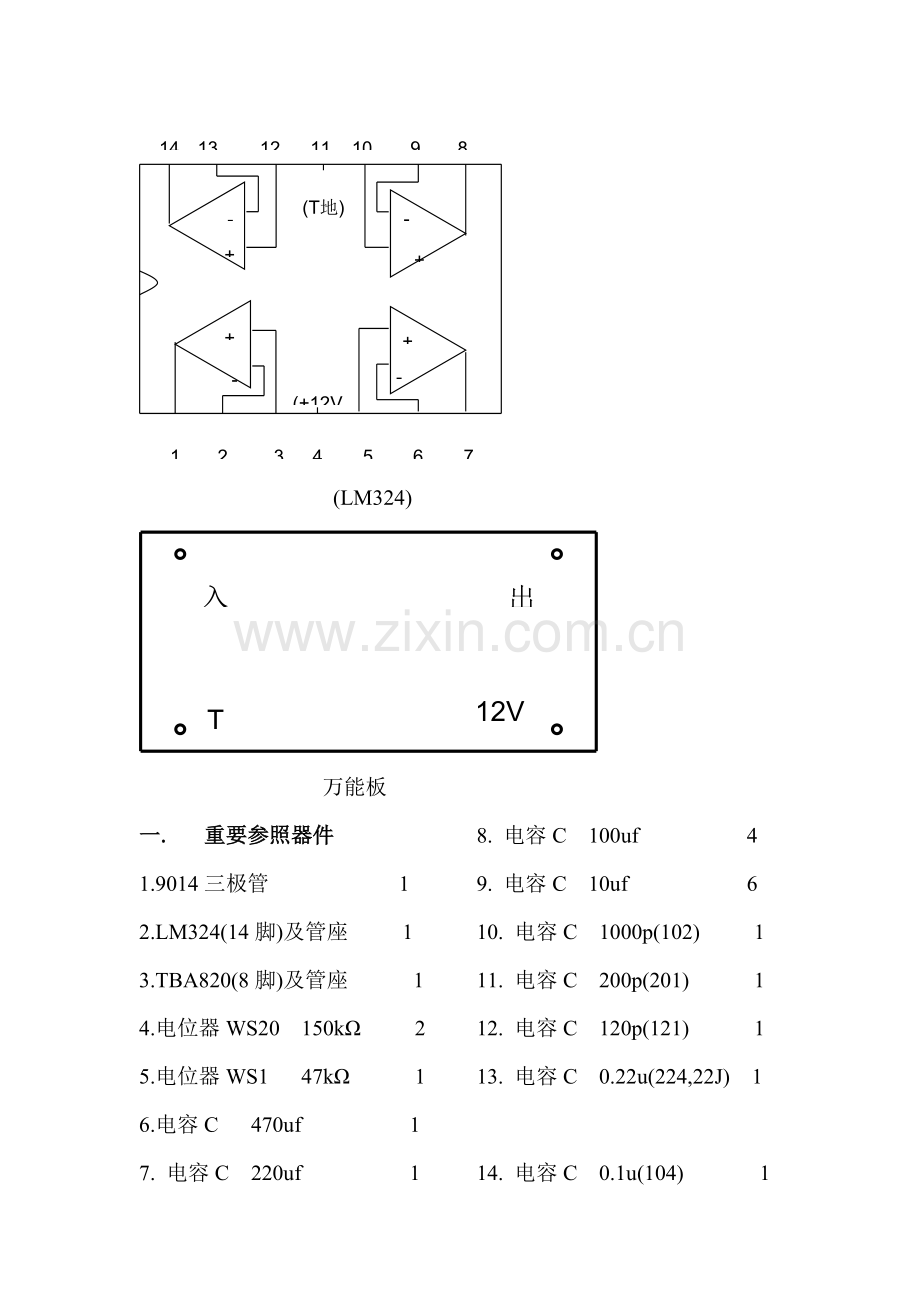

14
13
12
11
10
9
8
7
6
5
4
3
2
1
(T地)
(+12V)

(LM324)
入
T
出
12V

万能板

一. 重要参照器件
1.9014三极管 1
2.LM324(14脚)及管座 1
3.TBA820(8脚)及管座 1
4.电位器WS20 150kΩ 2
5.电位器WS1 47kΩ 1
6.电容C 470uf 1
7. 电容C 220uf 1
8. 电容C 100uf 4
9. 电容C 10uf 6
10. 电容C 1000p(102) 1
11. 电容C 200p(201) 1
12. 电容C 120p(121) 1
13. 电容C 0.22u(224,22J) 1

14. 电容C 0.1u(104) 1
15. 电容C 0.022u(223) 2
16.电阻R 100kΩ 3
17. 电阻R 51kΩ 5
18. 电阻R 30kΩ 1
19. 电阻R 20kΩ 3
20. 电阻R 10kΩ 2
21. 电阻R 8.2kΩ 1
22. 电阻R 1kΩ 1
23. 电阻R 200Ω 1
24. 电阻R 100Ω 1
25. 电阻R 56Ω 1
26. 电阻R 3Ω 1
27. 电阻R 8Ω（2W） 1

其她材料：
接线柱(红,黑) 各2个
万能板 1块
锡 1根
导线(红,黑) 各1根

二.指标规定：
1、额定输出功率：P0≥1W
2、负载阻抗：RL＝4Ω
3、频率响应：在无高低音提高或衰减时，
fL～fH＝80～6000Hz（－3dB）
4、音频控制范畴：低音　100Hz±12dB
高音10kHz±12dB　　（以1kHz为0 dB时）
5、非线性失真度：r ≤10％
6、输入敏捷度：Vi<10mV（增长）
三.测试内容
1.直流工作点测量
Vcc=12V，测9014，324，820各管脚静态工作点。
2.最大输出功率测量
ui=5~30mv，f=1kHz，RL=8Ω
Pmax=VL2/RL，规定Pmax≥1W
3.幅频特性曲线
ui=5mv
f

VL

Av

Lgf

4.音调控制特性曲线
ui=5mv
测高音提高，高音衰减,低音提高，低音衰减(调节Rw1,Rw2得到)
提高
f

VL

Av

Lgf

衰减
f

VL

Av

Lgf

400Hz
2kHz
lgf
|Av|

五.失真度测量

参照资料
1、《电子技术基本》课程设计，梁宗善主编，华中理工大学出版社，5月。
2、《电子线路》（线性部份）第四版，谢嘉奎。北京：高等教诲出版社，1999年。
3、电子技术基本(模仿某些，第五版)，华中科技大学康华光主编。
北京：高等教诲出版社，。
4、《电子线路基本》，高文焕。 北京：高等教诲出版社，1997年。
5、《电子电路基本》第二版，张凤言。北京：高等教诲出版社，1995年。
6. 《模仿电子线路实验指引书》，福州大学物理与信息学院，。
7. 《电子技术课程设计指引》，彭介华主编，高等教诲出版社，。
8、陈大钦主编：《电子技术基本实验－电子电路实验、设计、仿真》，高等教诲出版社，出版。
9、毕满清主编：《电子技术实验与课程设计》，机械工业出版社，出版。
10、王立欣 杨春玲主编：《电子技术实验与课程设计》（修订版），哈尔滨工业大学出版社，出版。.

(9014) (1/4LM324) (1/4LM324) (820)
