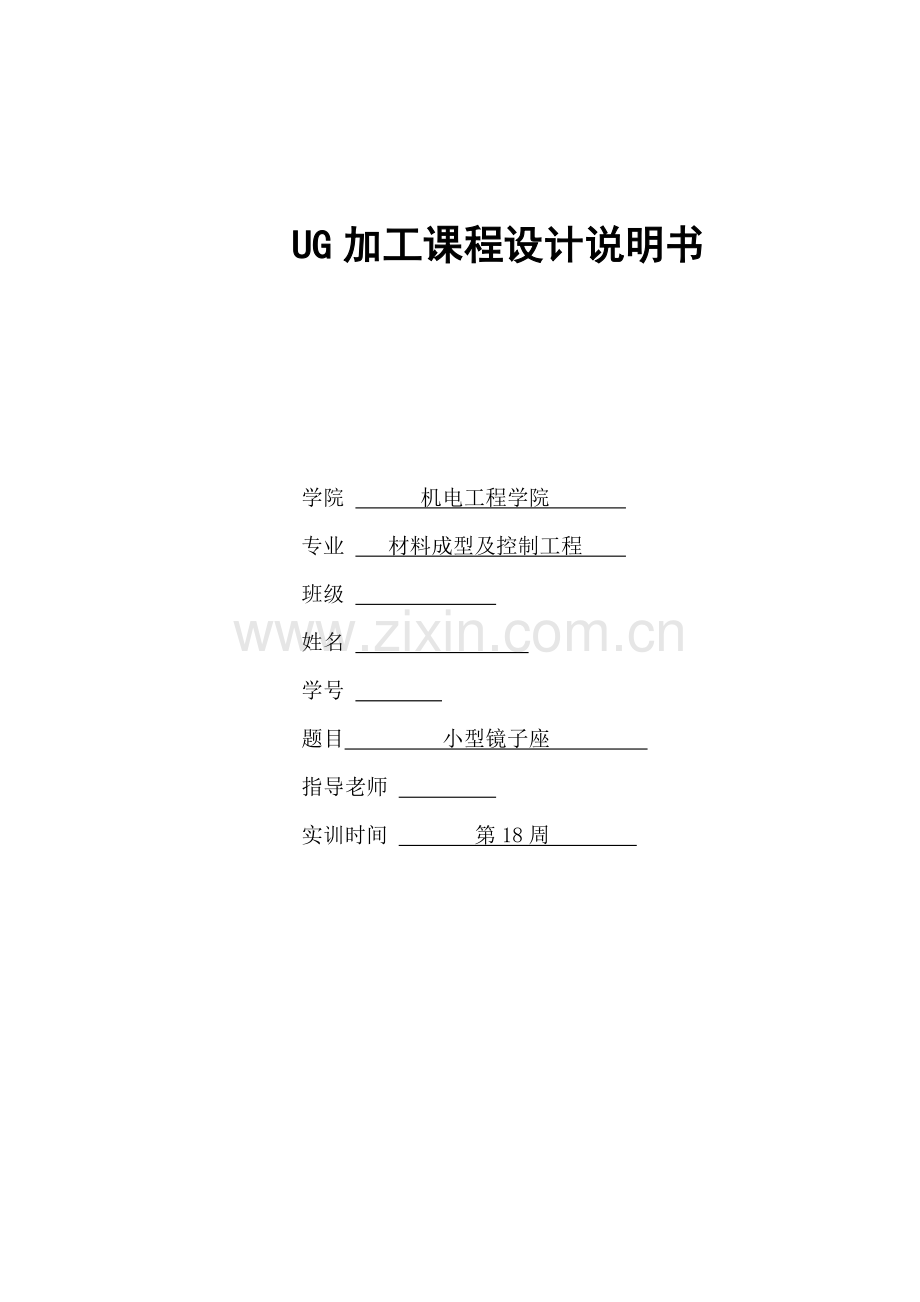

UG加工专业课程设计项目说明指导书.docx_第1页
第1页 / 共13页

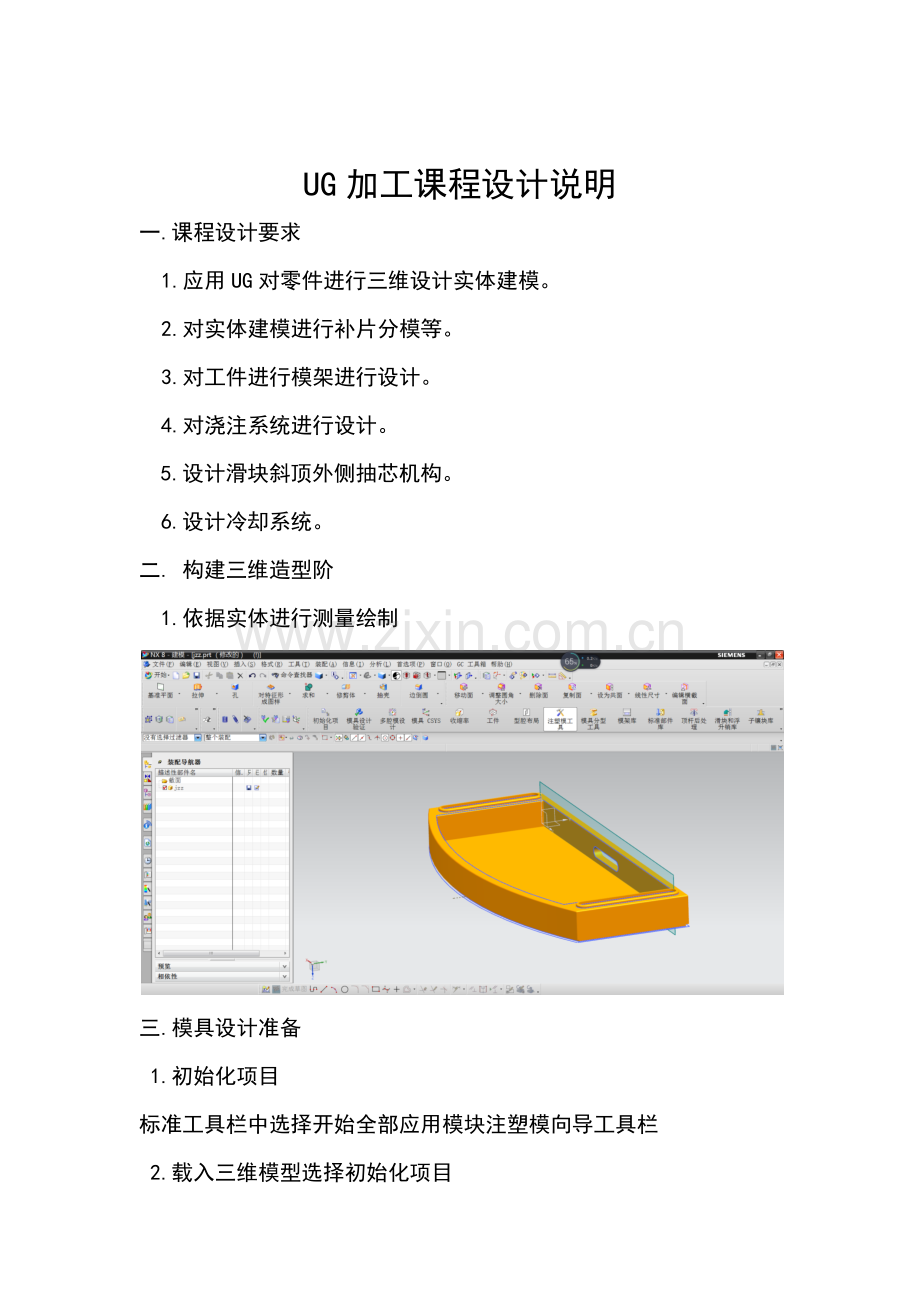

UG加工专业课程设计项目说明指导书.docx_第2页
第2页 / 共13页
UG加工专业课程设计项目说明指导书.docx_第3页
第3页 / 共13页
UG加工专业课程设计项目说明指导书.docx_第4页
第4页 / 共13页
UG加工专业课程设计项目说明指导书.docx_第5页
第5页 / 共13页
点击查看更多>>
资源描述

1、 UG加工课程设计说明书 学院 机电工程学院 专业 材料成型及控制工程 班级 姓名 学号 题目 小型镜子座 指导老师 实训时间 第18周 UG加工课程设计说明一.课程设计要求1.应用UG对零件进行三维设计实体建模。2.对实体建模进行补片分模等。3.对工件进行模架进行设计。 4.对浇注系统进行设计。5.设计滑块斜顶外侧抽芯机构。6.设计冷却系统。二. 构建三维造型阶1.依据实体进行测量绘制三.模具设计准备1.初始化项目标准工具栏中选择开始全部应用模块注塑模向导工具栏2.载入三维模型选择初始化项目3.定义模具坐标系选择模具CSYS定义坐标系4.定义工件5.型腔布局设计为一模两腔后对准中心编辑插入腔

2、四.模具分型1.模型修补曲面补片工具对模型进行破孔修补2.区域分析单击计算对实体进行区域分析,设置颜色后选择未定义区域面按设计要求分配到型芯或型腔。3.定义区域选择型腔区域勾选创建区域和创建分型面。4.设计分型面模型分型面比较简单扩大默认面即可。5.定义型芯型腔分别定义型芯型腔五.模架库和标准件1.加载模架选择注塑模向导工具栏中模架库按钮,弹出模架设计。2.添加定位圈和浇口套选择注塑模向导工具栏中标准件管理按钮,分别定义要添加定位圈和浇口套。3.添加顶杆选择注塑模向导工具栏中标准件管理按钮,定义顶杆类型和参数,选择顶杆位置加载顶杆。4.修剪顶杆选择注塑模向导工具栏中顶杆后处理按钮,在类型下拉列

3、表中选择修剪选项,在刀具列表区域中选择修边曲面,选择6根顶杆后确定。六.外侧抽芯机构(滑块设计)1.创建滑块头打开标准件中Cavity文件,对抽芯区域创建拉伸体2.定义滑块体类型和参数定义滑块类型,在滑块和浮升销设计对话框,设置滑块参数,翻转滑块体,连接滑块体和滑块头。七.浇注系统设计1.分流道设计选择注塑模向导工具栏中流道按钮,单击引导线列表中绘制截面,创建绘制草图。完成草图后选择界面类型为圆形并修改直径参数。2.浇口设计选择注塑模向导工具栏中浇口库按钮,定义浇口属性和参数。八.冷却系统设计1.创建冷却水道选择注塑模向导工具栏中模具冷却工具按钮,单击标准部件库,设置冷却水道类型及参数。定义冷

4、却水道放置面和坐标点,创建水道。 2.创建密封圈和水塞选择注塑模向导工具栏中模具冷却工具按钮,单击标准部件库,设置密封圈和水塞类型及参数。定义密封圈和水塞放置面和坐标点,创建密封圈和水塞。3.创建水嘴选择注塑模向导工具栏中模具冷却工具按钮,单击标准部件库,设置水嘴类型及参数。定义水嘴放置面和坐标点,创建水嘴。 4.镜像水路选择装配-组件-镜像装配命令,选择组件后定义镜像平面,完成镜像。九.腔体选择注塑模向导工具栏中腔体按钮,选择需要减去材料所在体后选择刀具进行切减。十.实训心得此次实训内容十分丰富,从三维造型,到绘制分型面模具整体设计,完整进行了模具设计。实训对零件要求不高不过必需要有实体,这无形中在加大完成难度。不过设计中并没有选择过于简单零件,宗旨就是经过实训巩固我们所学,并从中对所学专业及以后从业方向有更清楚明了认识。实训中我们也碰到过许很多多问题,面临着多种多样问题并没有畏惧,耐心查阅参考书,虚心请教同学,相互讨论研究,这一切全部是经过努力完成。现在取得了结果很欣慰,毕竟这是辛勤劳动所得。即使还有不足不过经过以后学习实践我以将它们填补。十一.参考文件 UG NX8.0模具设计教程 高玉新 李丽华 等编著,机械工业出版社。1月第一版
