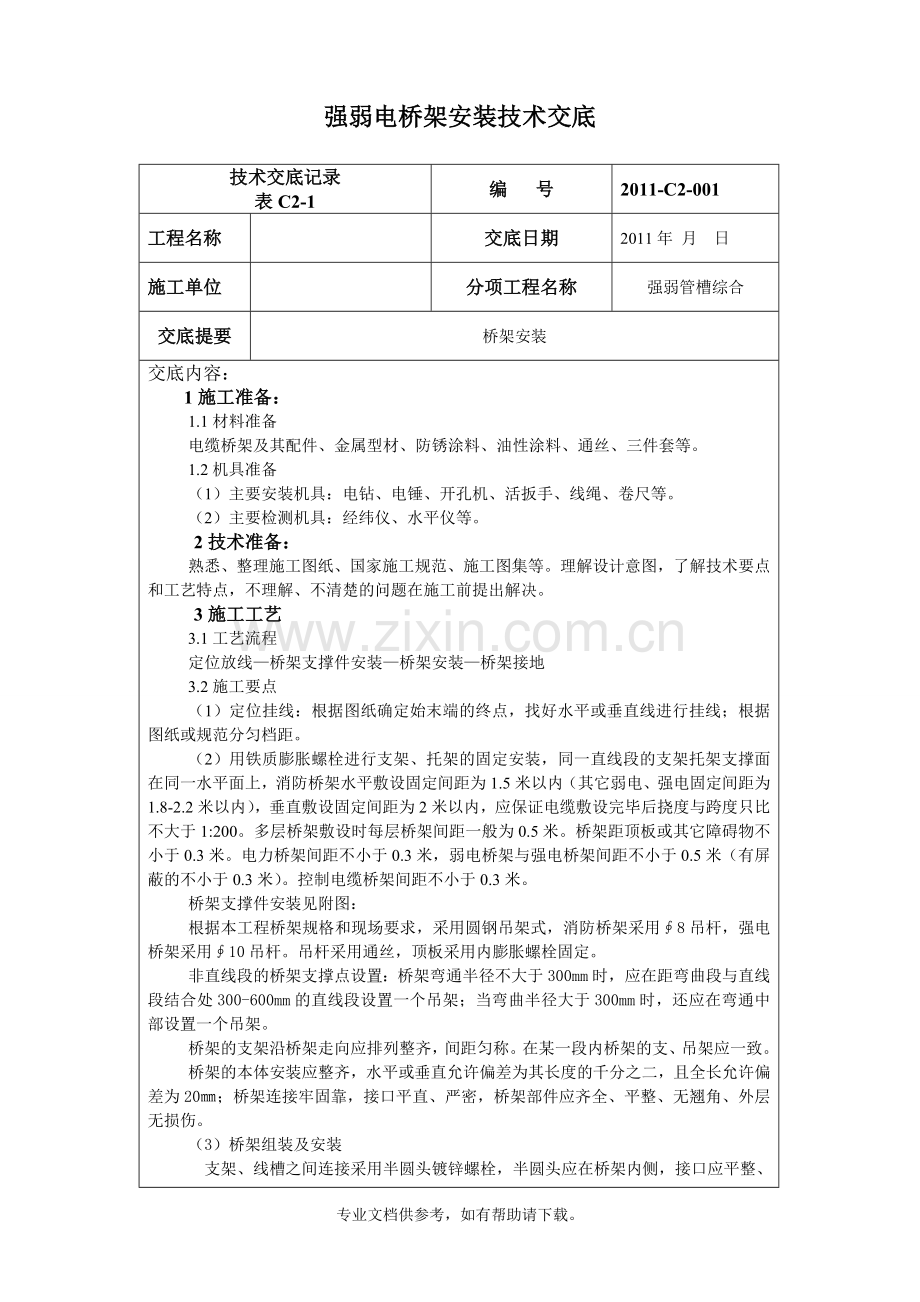

强弱电桥架安装技术交底

技术交底记录
表C2-1
编 号
2011-C2-001
工程名称

交底日期
2011年 月 日
施工单位

分项工程名称
强弱管槽综合
交底提要
桥架安装
交底内容：
1施工准备：
1.1材料准备
电缆桥架及其配件、金属型材、防锈涂料、油性涂料、通丝、三件套等。
1.2机具准备
（1）主要安装机具：电钻、电锤、开孔机、活扳手、线绳、卷尺等。
（2）主要检测机具：经纬仪、水平仪等。
2技术准备：
熟悉、整理施工图纸、国家施工规范、施工图集等。理解设计意图，了解技术要点和工艺特点，不理解、不清楚的问题在施工前提出解决。
3施工工艺
3.1工艺流程
定位放线—桥架支撑件安装—桥架安装—桥架接地
3.2施工要点
（1）定位挂线：根据图纸确定始末端的终点，找好水平或垂直线进行挂线；根据图纸或规范分匀档距。
（2）用铁质膨胀螺栓进行支架、托架的固定安装，同一直线段的支架托架支撑面在同一水平面上，消防桥架水平敷设固定间距为1.5米以内（其它弱电、强电固定间距为1.8-2.2米以内），垂直敷设固定间距为2米以内，应保证电缆敷设完毕后挠度与跨度只比不大于1:200。多层桥架敷设时每层桥架间距一般为0.5米。桥架距顶板或其它障碍物不小于0.3米。电力桥架间距不小于0.3米，弱电桥架与强电桥架间距不小于0.5米（有屏蔽的不小于0.3米）。控制电缆桥架间距不小于0.3米。
桥架支撑件安装见附图：
根据本工程桥架规格和现场要求，采用圆钢吊架式，消防桥架采用∮8吊杆，强电桥架采用∮10吊杆。吊杆采用通丝，顶板采用内膨胀螺栓固定。
非直线段的桥架支撑点设置：桥架弯通半径不大于300mm时，应在距弯曲段与直线段结合处300-600mm的直线段设置一个吊架；当弯曲半径大于300mm时，还应在弯通中部设置一个吊架。
桥架的支架沿桥架走向应排列整齐，间距匀称。在某一段内桥架的支、吊架应一致。
桥架的本体安装应整齐，水平或垂直允许偏差为其长度的千分之二，且全长允许偏差为20㎜；桥架连接牢固靠，接口平直、严密，桥架部件应齐全、平整、无翘角、外层无损伤。
（3） 桥架组装及安装

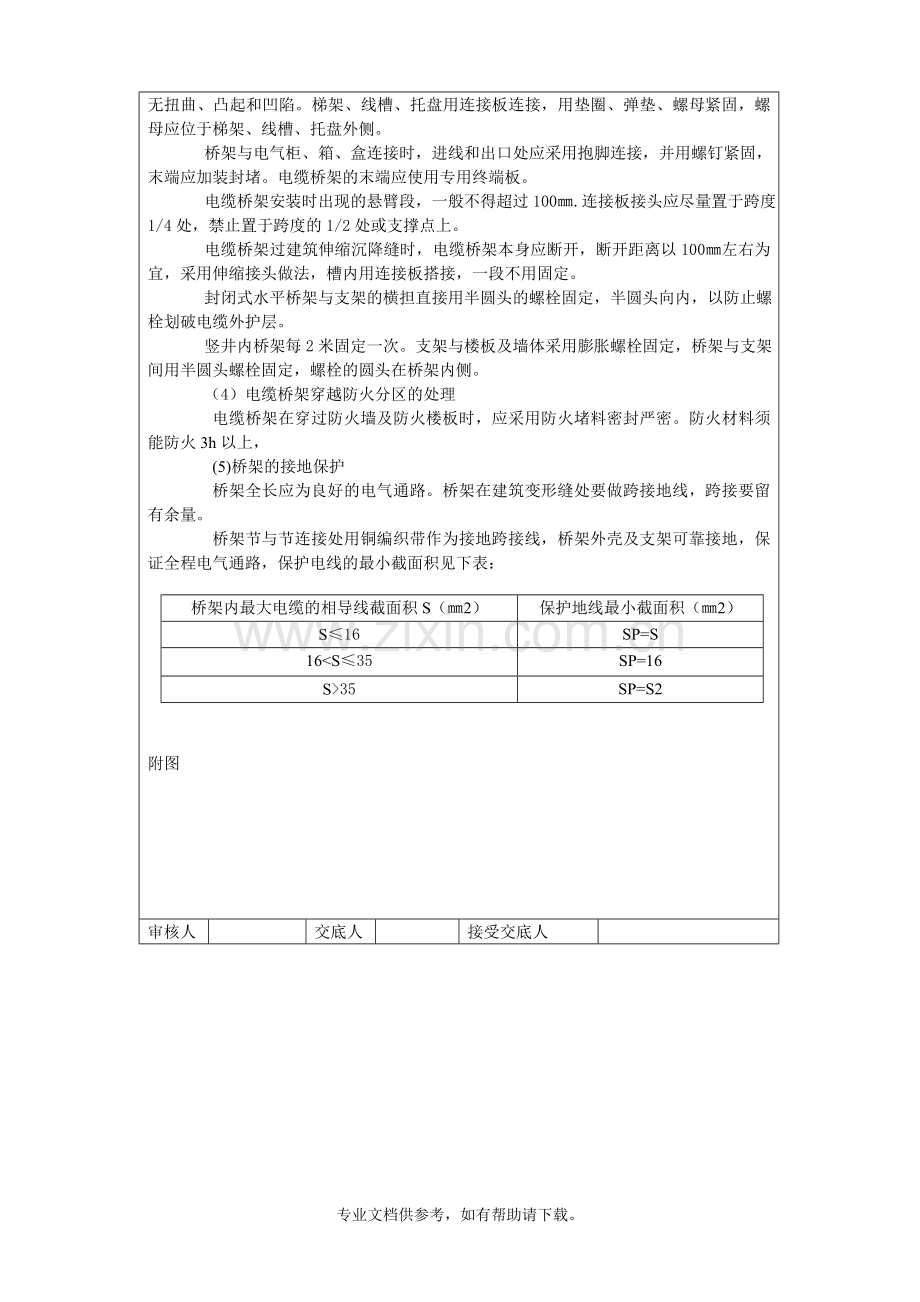

支架、线槽之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。梯架、线槽、托盘用连接板连接，用垫圈、弹垫、螺母紧固，螺母应位于梯架、线槽、托盘外侧。
桥架与电气柜、箱、盒连接时，进线和出口处应采用抱脚连接，并用螺钉紧固，末端应加装封堵。电缆桥架的末端应使用专用终端板。
电缆桥架安装时出现的悬臂段，一般不得超过100㎜.连接板接头应尽量置于跨度1/4处，禁止置于跨度的1/2处或支撑点上。
电缆桥架过建筑伸缩沉降缝时，电缆桥架本身应断开，断开距离以100㎜左右为宜，采用伸缩接头做法，槽内用连接板搭接，一段不用固定。
封闭式水平桥架与支架的横担直接用半圆头的螺栓固定，半圆头向内，以防止螺栓划破电缆外护层。
竖井内桥架每2米固定一次。支架与楼板及墙体采用膨胀螺栓固定，桥架与支架间用半圆头螺栓固定，螺栓的圆头在桥架内侧。
（4）电缆桥架穿越防火分区的处理
电缆桥架在穿过防火墙及防火楼板时，应采用防火堵料密封严密。防火材料须能防火3h以上，
(5)桥架的接地保护
桥架全长应为良好的电气通路。桥架在建筑变形缝处要做跨接地线，跨接要留有余量。
桥架节与节连接处用铜编织带作为接地跨接线，桥架外壳及支架可靠接地，保证全程电气通路，保护电线的最小截面积见下表：
桥架内最大电缆的相导线截面积S（㎜2）
保护地线最小截面积（㎜2）
S≤16
SP=S
16<S≤35
SP=16
S>35
SP=S2

附图
审核人

交底人

接受交底人
