天然气管道保护施工方案
乌海市凯洁燃气有限责任公司 段天然气管道与
路桥工程相邻，因为该路桥工程施工需要，其工作面已接近燃气管道的安全距离，需要对燃气管道进行保护措施。施工方案如下：

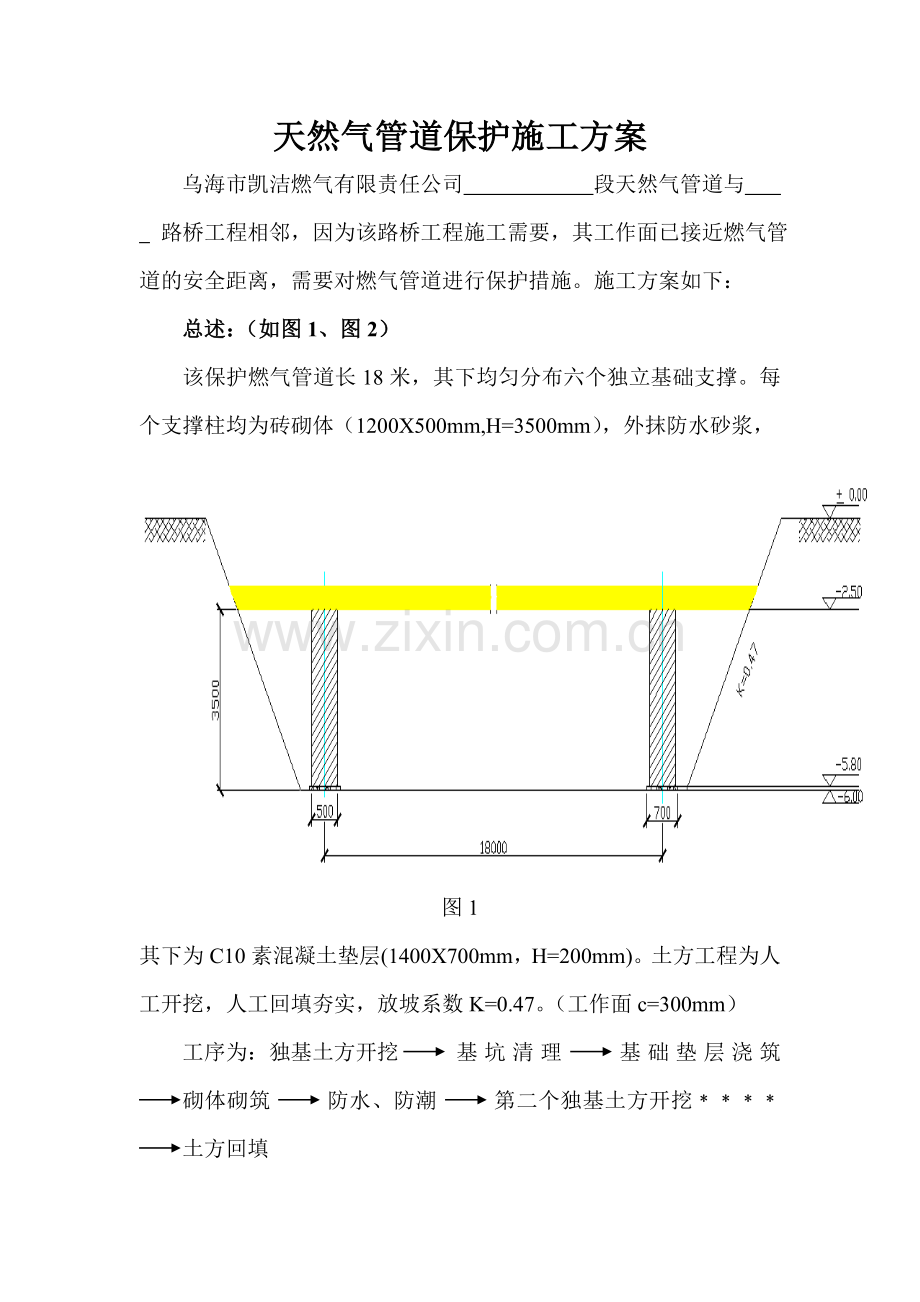

总述：（如图1、图2）
该保护燃气管道长18米，其下均匀分布六个独立基础支撑。每个支撑柱均为砖砌体（1200X500mm,H=3500mm），外抹防水砂浆，

图1
其下为C10素混凝土垫层(1400X700mm，H=200mm)。土方工程为人工开挖，人工回填夯实，放坡系数K=0.47。（工作面c=300mm）
工序为：独基土方开挖 基坑清理 基础垫层浇筑 砌体砌筑 防水、防潮 第二个独基土方开挖﹡﹡﹡﹡ 土方回填

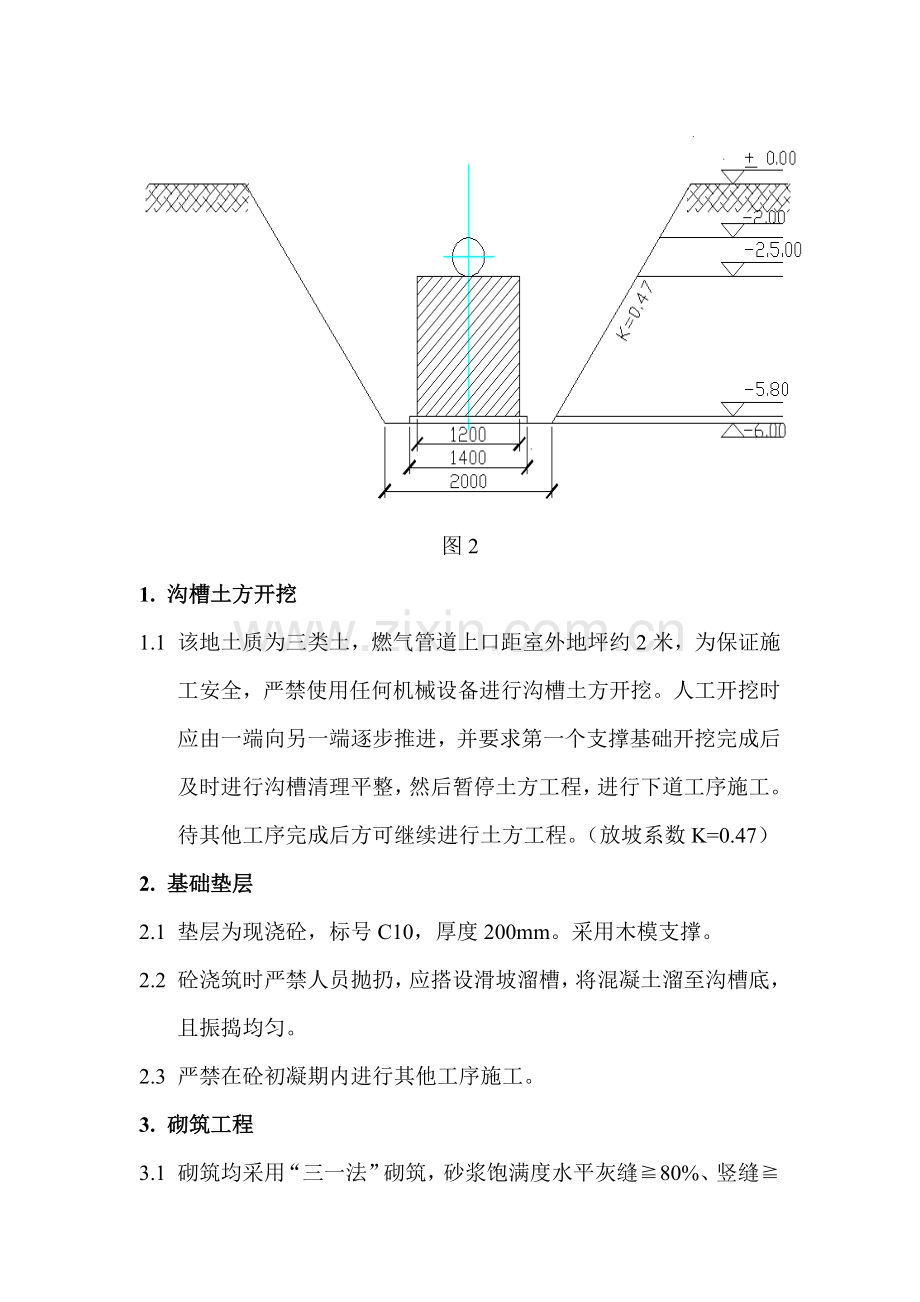

图2
1. 沟槽土方开挖
1.1 该地土质为三类土，燃气管道上口距室外地坪约2米，为保证施工安全，严禁使用任何机械设备进行沟槽土方开挖。人工开挖时应由一端向另一端逐步推进，并要求第一个支撑基础开挖完成后及时进行沟槽清理平整，然后暂停土方工程，进行下道工序施工。待其他工序完成后方可继续进行土方工程。（放坡系数K=0.47）
2. 基础垫层
2.1 垫层为现浇砼，标号C10，厚度200mm。采用木模支撑。
2.2 砼浇筑时严禁人员抛扔，应搭设滑坡溜槽，将混凝土溜至沟槽底，且振捣均匀。
2.3 严禁在砼初凝期内进行其他工序施工。
3. 砌筑工程
3.1 砌筑均采用“三一法”砌筑，砂浆饱满度水平灰缝≧80%、竖缝≧90%，砂浆标号为M7.5。
3.2 超出砌筑高度时必须搭设脚手架。
4. 防水防潮
4.1 基础防水防潮采用防水砂浆抹面。
5. 土方回填
5.1 土方回填时应将基底杂物清理干净，并分层回填夯实。
5.2 土方回填采用夯实方法，压实系数不得小于0.95.

编 制 人：
编制日期：
