单相电能表安装施工方案

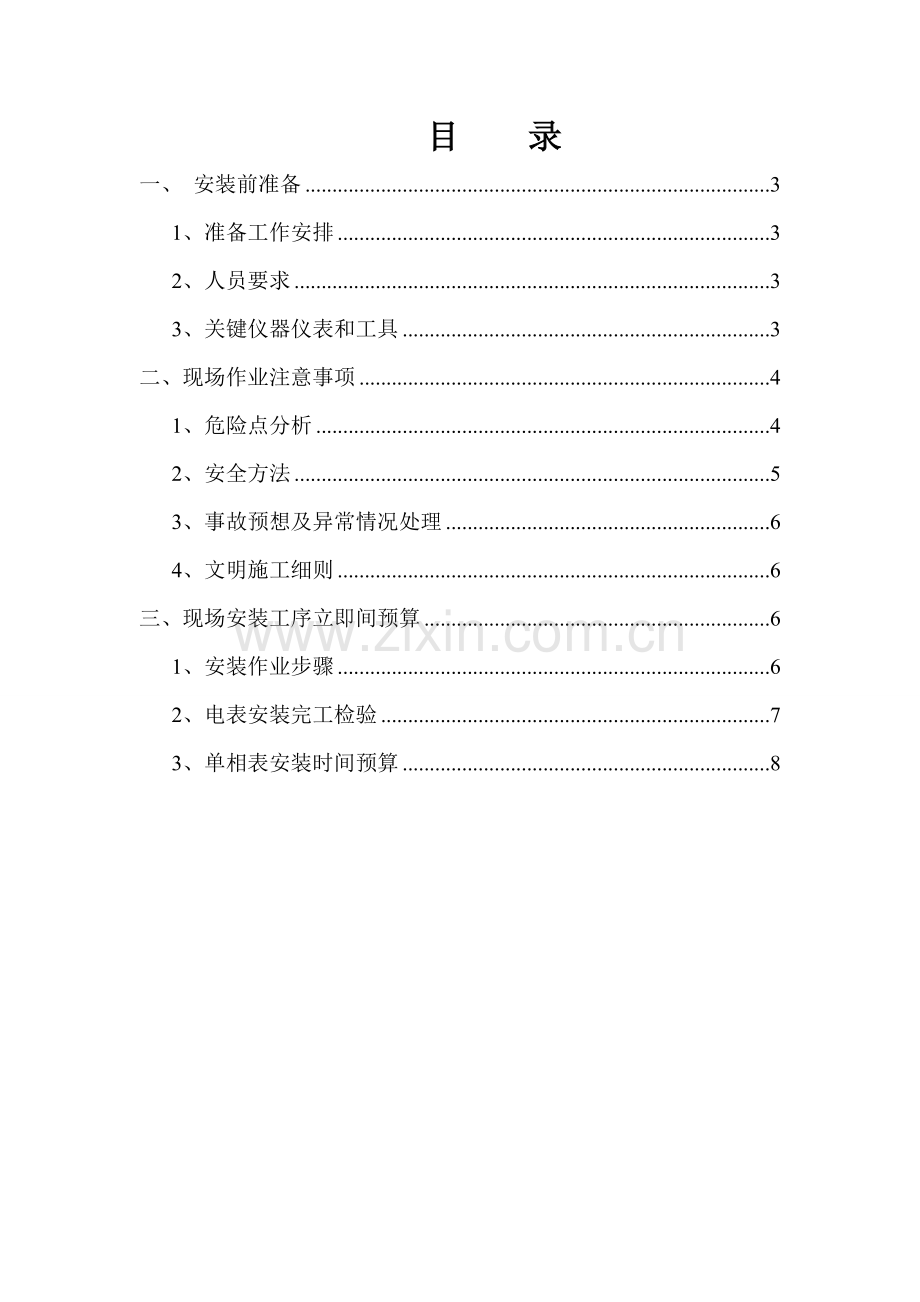

目 录
一、 安装前准备 3
1、准备工作安排 3
2、人员要求 3
3、关键仪器仪表和工具 3
二、现场作业注意事项 4
1、危险点分析 4
2、安全方法 5
3、事故预想及异常情况处理 6
4、文明施工细则 6
三、现场安装工序立即间预算 6
1、安装作业步骤 6
2、电表安装完工检验 7
3、单相表安装时间预算 8

一、 安装前准备
1、准备工作安排
1.1依据工作任务要求，确定工作内容。使全体工作人员熟悉工作内容、进度要求、作业标准、安全注意事项。由工作责任人监督检验。
1.2了解现场作业环境条件，分析可能碰到问题，提出有效预防方法。
1.3测量仪表和安全工机具经过定时检验且合格。
1.4携带工具和材料能够满足安装作业需求。
1.5填写工作票或派工单，内容清楚、工作任务和工作范围明确。
2、人员要求
2.1现场作业人员应身体健康、精神状态良好
2.2现场工作责任人必需含有相关工作经验，且熟悉电气设备安全知识。
2.3工作班组员不得少于 2 人。
2.4工作人员必需含有必需电气专业（或电工基础）知识，掌握本专业作业技能，必需持有上岗证。
2.5工作班人员必需熟悉《安规》相关知识，熟悉现场安全作业要求，并经安规考试合格。
3、关键仪器仪表和工具
序号
名称
单 位
备 注
1
绝缘手套
双

2
绝缘鞋
双

3
验电笔
只

4
接地线
组

5
低压短路环
组
短接二次电流回路专用
6
登高板
付

7
绝缘梯
把

8
低压短接线
组

9
钳形电流表
只

10
相序表
只

11
低压验电笔
只

12
平口螺丝刀
把
（螺丝刀金属裸露部分用绝缘胶带缠绕、螺丝刀口带磁）
13
十字螺丝刀
把
（螺丝刀金属裸露部分用绝缘胶带缠绕、螺丝刀口带磁）
14
平口钳
把

15
尖嘴钳
把

16
斜口钳
把

17
电工刀
把
刀把需进行绝缘处理
18
剥线钳
把

19
安全带
付

20
安全帽
个

21
常见接线工具
套
若干
22
记号笔
支

23
护目镜
付

二、现场作业注意事项
1、危险点分析
序号
内容
后果
1
工作人员进入作业现场不戴安全帽
可能会发生人员伤害事故
2
工作现场不挂标示牌或不装设遮栏或围栏
工作人员可能会发生走错间隔及操作其它运行设备
3
二次电流回路开路或失去接地点
易引发人员伤亡及设备损坏
4
电压回路操作
有可能造成交流电压回路短路、接地
5
在高处安装计量装置时
可能造成高空坠落或高空坠物，引发人员伤亡及设备损坏
6
设备标示不清楚
易发生误接线，造成运行设备事故
7
未使用绝缘工具
易引发人身触电及设备损坏
8
使用电钻时
可能碰及带电体
9
没有显著电源断开点
易引发人身触电伤亡事故
10
低压搭（拆）头时不按先零（火）后火（零）次序进行
轻易引发人身触电伤亡事故
2、安全方法
2.1进入工作现场，工作人员必需戴安全帽，穿工作服，正确使用劳动保护用具。
2.2现场作业必需实施派工单制度，工作票制度、工作许可制度、工作监护制度、工作间断、转移和终止制度
2.3开工前，工作责任人应对工作人员具体交代在工作区内安全注意事项，进行危险点分析。
2.4工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必需有专员监护。
2.5检验实际接线和现场、要求、图纸是否一致，实际安装位是否和派工内容一致，如发觉不一致，应立即进行汇报、更正，确定无误后方可进行安装作业。
2.6在进行停电安装作业前，必需用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或是否有显著断开点，在确定无电、无误情况下方可进行安装工作。
2.7使用绝缘工具，做好安全防范方法。
2.8为预防震动引发保护误动，用户变电站作业，要采取和信号、控制、保护回路有效隔离方法，预防误碰、误动。必需时能够暂停保护压板。
2.9严禁火线(电压)短接、接地，严禁二次电流回路开路。
2.10使用梯子或登杆作业时，应采取可靠防滑方法，并注意保持和带电设备安全距离。
2.11安装作业结束后，工作人员应对安装设备及电压、电流回路连接情况进行检验，并清理现场。
3、事故预想及异常情况处理
工作过程中，如遇设备跳闸或其它异常情况时，不管和本工作是否相关，必需立即暂停工作，待检验和本工作无关，得到运行人员同意方可恢复工作。
4、文明施工细则
文明施工是指保持施工现场良好作业环境、卫生环境和工作秩序。文明施工关键包含：规范施工现场场容，保持作业环境整齐卫生，科学组织施工；使生产有序进行；降低对施工场地周围居民和环境影响。施工现场应设专用废料、废弃物回收桶或垃圾袋。施工中产生废料、废弃物立即放入回收桶或垃圾袋。工作完成后，工作班应清扫、整理现场。遵守施工现场文明施工要求要求，确保维护施工人生安全。

三、现场安装工序立即间预算
1、安装作业步骤
1.1断开用户侧开关（预先通知用户），并观察电能表运行状态指示，确定已切除负荷。此时电子式电能表指示灯停止闪动或熄灭；机械式电能表转盘停转。
1.2打开电表封印；拆出电表接线。先拆火线，再拆零线。
1.3依次松开进线火线接线端子镙丝，轻轻拔出导线并用绝缘胶带绑扎。
1.4依次松开出线火线接线端子镙丝，轻轻拔出导线并用绝缘胶带绑扎。
1.5再松开进线零线接线端子镙丝，轻轻拔出导线并用绝缘胶带绑扎。
1.6松开出线零线接线端子镙丝，轻轻拔出导线并用绝缘胶带绑扎。
1.7松开电能表固定镙丝轻轻取下电能表，查对拆下电表和装接单标明是否一致，用布擦洁净，统计拆下电能表读数。
1.8把电能表牢牢靠定在表箱底版上安装完成，用手推拉电能表，无松动现象并垂直于地面。
1.9用螺丝刀松开电表接线端子盒盖镙丝，取下盒盖。 检验端子排列，通常有两种，从左到右数。
1.10单相表，排列是火线进，火线出，零线进。零线出。
1.11依次剥开预先分辨出零线接头胶带，把接头连接到电能表零线进线端子上。
1.12依次剥开预先分辨出火线接头胶带，把接头连接到电能表火线进线端子上。先接零线，再接火线接头连接要牢靠，用手捏住导线绝缘层，轻拉无松动现象。
1.13检验整理导线并进行绑扎导线排列应为横平、竖直、整齐、美观，导线应有良好绝缘，中间不许可有接头。
1.14检验整理完成，盖上电能表接线端子盒盖。确定接线正确，无错误接线。
1.15通知用户准备送电。由用户合上用户侧开关（或保安器），检验电表运行状态。带负荷后，机械式电能表转盘能正常转动或电子式脉冲信号灯能闪烁。
1.16用万用表和相序表测量表后线电压和相序1单相表测得电压应在220V左右（+7%，-10%以内）。
1.17完成电表表盖、表箱门封印工作。封印镙丝以不可转出为准，封印用铜线长短适中，确保封印起到防窃电作用。
2、电表安装完工检验
2.1检验设备上无遗留工器具和导线、螺钉材料。
2.2清点工具，清理工作现场。
2.3检验工作单上统计，严防遗漏项目。
2.4工作责任人在工作统计上具体统计此次工作内容、工作结果和存在问题等。
2.5终止工作票（派工单）手续。
3、单相表安装时间预算

终端类型

时间
项目
拆除旧表
安装新表
接485线、上铅封
登记资料、清理现场
累计用时
单相电能表
3分钟
3分钟
3分钟
2分钟
11分钟
