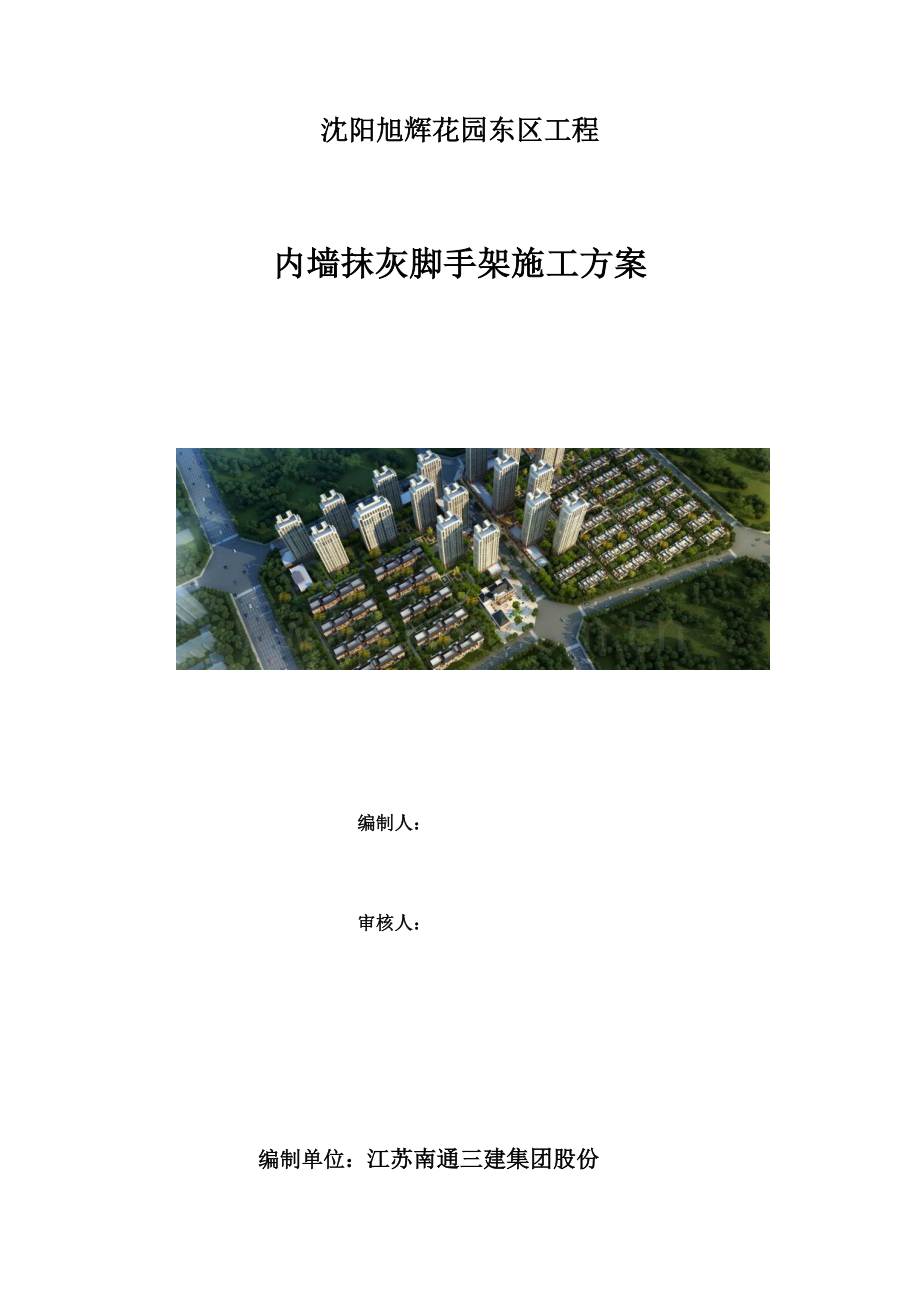

内墙抹灰脚手架综合标准施工专业方案.docx_第1页
第1页 / 共8页
内墙抹灰脚手架综合标准施工专业方案.docx_第2页
第2页 / 共8页
内墙抹灰脚手架综合标准施工专业方案.docx_第3页
第3页 / 共8页
内墙抹灰脚手架综合标准施工专业方案.docx_第4页
第4页 / 共8页
内墙抹灰脚手架综合标准施工专业方案.docx_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、沈阳旭辉花园东区工程内墙抹灰脚手架施工方案编制人: 审核人: 编制单位:江苏南通三建集团股份.03.02目 录一、工程概况3二、质量目标3三、工期目标3四、脚手架方案选择3五、脚手架的搭设及拆除施工工艺4六、安全施工技术措施5七、文明施工6一、工程概况 项 目内 容工程名称沈阳旭辉花园东区建设单位沈阳辉明置业设计单位中国建筑上海设计研究院工程地址沈阳市大东区生产路,沈阳市职业技术学院南侧工期招标人要求计划工期9月20日-9月30日开、完工日期开工日期:10月12日完工日期:9月30日质量标准1、现行国家及地方质量验收规范“合格”标准。2、质量标准:全项目取得玫瑰杯、世纪杯优质工程。东北三省“沈

2、阳、长春、哈尔滨”三城市优质工程; 安全生产、文明标准1、安全生产目标:杜绝发生III级(含)以上责任生产事故;杜绝责任原因造成可能影响社会安定群体事件,杜绝发生因承包方原因造成社会负面影响事件,杜绝发生火灾事故。2、文明施工目标全项目取得省安全文明示范工地年度内连续3次取得旭辉集团内部示范观摩项目资格大区安全巡检标准 使用功效住宅、商业结构形式12栋别墅:T16-28#楼为框架结构;6栋高层:H12-25#楼为剪力墙结构二、质量目标1、现行国家及地方质量验收规范“合格”标准。2、质量标准:全项目取得玫瑰杯、世纪杯优质工程。东北三省“沈阳、长春、哈尔滨”三城市优质工程;3、我方将严格根据国家建

3、筑工程施工质量验收标准要求施工,落实ISO9001-质量管理体系标准,在工程质量合格基础上,创辽宁省“世纪杯”。三、工期目标1、总工期为9月20日-9月30日。2、本工程如按期开工,我方将依据招标文件要求和工程特点,结合本企业技术装备、施工经验和技术水平,将优化施工组织设计,合理安排工序作业,科学地利用新工艺和网络技术,动态控制工期,确保在总工期内按时、优质圆满完成此次施工任务。四、脚手架方案选择4.1、地下室及商业网点内墙抹灰采取钢管脚手架搭设,标准层抹灰采取活动脚手架施工。4.2、层高超出3.5米网点、地下室脚手架施工方法4.2.1、依据本工程结构形式,楼栋实际特点,在内墙抹灰阶段依据楼栋

4、不一样高度及结构形式,在建筑物室内四面搭设落地式双排钢管脚手架(扣件式连接)。脚手架搭设采取双排单立杆。立杆纵距1.50米,立杆横距800-1000mm间,内排架距离结构0.30米,立杆步距将依据层高高度决定,通常分二层,顶层距顶板距离为不超出1800mm,下排高度距地小于1800mm(步距小于1800)。钢管类型为483.0,为了确保架体整体性,在内墙抹灰阶段,内墙四面架体搭设完成后,在架体高度3.5米处设置水平剪刀撑,确保整体性。施工活荷载为3.0kN/m2,同时考虑2层施工。脚手板采取木板,荷载为0.35kN/m2,根据铺设2层计算。脚手板下小横杆在大横杆上面,且主结点间增加一根小横杆。

5、 4.2.2、材料要求 1)脚手架杆件采取外径48mm、壁厚3.0mm焊接钢管,用于立杆、大横杆钢管长度为4-6米,小横杆1.5-2.0米,使用钢管不得有弯曲、变形、开焊、裂纹等缺点,并涂防锈漆作防腐处理,不合格钢管决不许可使用。 2)扣件使用生产厂家合格产品,并持有产品合格证,扣件锻铸铁技术性能符合钢管脚手架要求要求,对使用扣件要全数进行检验,不得有气孔、砂眼、裂纹、滑丝等缺点。扣件和钢管贴合面要严格整形,确保和钢管扣紧接触良好,扣件夹紧钢管时,开口处最小距离大于5mm,扣件活动部位转动灵活,旋转扣件两旋转面间隙要小于1mm,扣件螺栓拧紧力距达60N*M时扣件不得破坏。 3)脚手板采取50m

6、m厚木板,宽度为300mm,通常腐朽、扭曲、斜纹、破裂和大横透疥者不得使用,使用脚手板距两端8cm处用8号铅丝箍绕3圈。 4.2.3、结构要求及技术方法立杆:采取双排单立杆。立杆高度通常按层高确定即4000mm,立杆和大横杆采取直角扣件连接。大横杆:大横杆至于小横杆之下,在立柱内侧,用直角扣件和立柱扣紧,其长度大于3跨,大于6m,同一步大横杆四面要交圈。大横杆采取对接扣件连接,其接头交错部署,不在同时,同跨内。相邻接头水平距离大于50cm,各接头距立柱距离小于50cm。 小横杆:每一立杆和横杆相交处,全部必需设置一根小横杆,并采取直角扣件扣紧,在大横杆上,该杆轴线偏离主节点距离小于15cm。小

7、横杆间距应和立杆柱间距相同,且依据作业层脚手板搭设需要,可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离大于10cm,伸出里排大横杆在立柱处相向部署。 纵横向扫地杆:纵向扫地杆采取直角扣件固定在距底座下皮20cm处立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立柱上。剪刀撑:本脚手架设置一道剪刀撑。剪刀撑杆件连接采取搭接,其搭接长度大于100cm,并用不少于3个旋转扣件固定.脚手板:脚手板采取松木,厚5cm,宽20-30cm,长度大于3.5m硬木板。脚手板设置在3根横向水平杆上,并在两端用铁丝固定。脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距接缝距离均小于15cm。

8、靠墙一侧脚手板离墙距离不应大于15cm。拐角处两个方向脚手板应重合放置,避免出现探头和空挡现象。五、脚手架搭设及拆除施工工艺1、内墙抹灰脚手架搭设和拆除按落地式钢管脚手架搭设施工工艺要求施工。搭设工艺步骤为:材料配置定位设置底座纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑铺脚手板定距定位:依据结构要求在房间四面用尺量出由立杆离墙距离,并做好标识。垫板、底座应准地放在定位线上,垫板必需铺设平稳,不得悬空。双排架宜先立里排立杆,后立外排立杆。每排立杆宜先立两头,再立中间一根,相互看齐后,立中间部分各立杆。双排架内外排两立杆连线要和墙面垂直。立杆接长时,宜先立外排,后立内排。(其它组件搭设要求参见结构

9、要求)2、脚手架拆除施工工艺 拆架程序应遵守由上到下,先搭后拆标准,即先拆拉杆、脚手板、剪刀撑,以后拆小横杆、大横杆、立杆等(通常拆除次序为:脚手板剪刀撑小横杆大横杆立杆)做到一步一清,一杆一清。拆立杆时,要先抱住立杆后拆最终两个扣。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣。 六、安全施工技术方法1、材质及其使用安全技术方法 扣件紧固程度在40-65Nm,对接扣件抗拉承载力为3KN。扣件上螺栓保持合适拧紧程度。对接扣件安装时其开口应向内,以防进雨水,直角扣件安装时开口不得向下,以确保安全。各杆件端头伸出扣件盖板边缘长度不应小于100m。 钢管有严重锈蚀、压扁或裂纹不

10、得混用。严禁使用有脆裂、变形、滑丝等现象扣件。2、脚手架搭设安全技术方法 脚手架基础必需满足承载力要求。搭设过程中划出工作标志区,严禁行人进入,统一指挥、上下呼应、动作协调,严禁在无人指挥下作业。当解开和另一个人相关扣件时必需告诉对方,并得到许可,以防坠落伤人。 3、脚手架立即和结构拉结或采取临时支顶,以确保搭设过程安全,未完成脚手架在每日收工之前一定要确保架子稳定。4、在搭设过程中应由安全员、架子班长等进行检验、验收和签证。每两步验收一次,达成设计施工要求后挂合格牌一块。 3、脚手架上施工作业安全技术方法 结构外脚手架每支搭一层,支搭完成后,经项目部安全员验收合格后方可使用。任何班组长和个人

11、未经同意不得任意拆除脚手架部件。 严格控制施工荷载,脚手板不得集中堆料施荷。装修施工时同时作业层数不超出两层。各作业层之间设置可靠防护栅栏,预防坠落物体伤人 定时检验脚手架,发觉问题和隐患,在施工作业前立即维修加固,以达成坚固稳定,确保施工安全。4、脚手架拆除安全技术方法 拆架时必需察看施工现场环境,划分作业区,周围设绳绑围栏或竖立警戒标志,应设专员指挥,严禁非作业人员进入。 拆除时要统一指挥,上下呼应,动作协调,当解开和另一个人相关结扣时,应先通知对方,以防坠落。 天天拆架下班时,不应留下隐患部位。 拆架时严禁碰撞已完成作业面。 全部杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送

12、到楼地面。全部脚手板应自外向里竖立搬运,以防脚手板和垃圾物从高出坠落伤人。 拆下零配件要装入容器内,用吊篮吊下,拆下钢管要绑扎牢靠,双点起吊,严禁从高空抛。七、文明施工 1、进入施工现场人员必需戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。2、严禁酗酒人员上架作业,施工操作时要精力集中,严禁开玩笑和打闹。 3、脚手架搭设人员必需是经过考试合格专业架子工,上岗人员定时体检,体检合格后方可发上岗证。 4、护身栏、脚手板、密目安全网等影响作业,如需拆改时应由架子工完成,其它人员不得拆改。 5、不准利用脚手架调运重物,作业人员不准攀登架子上下作业面。 6、脚手架在使用过程中要进行检验,发觉问题要立即处理。7、要确保脚手架整体性。 8、施工人员严禁凌空投掷杆件、物料、扣件及其它物品不得乱扔。9、脚手架堆放场地要做到整齐、摆设合理、专员保管,并建立严格领退料手续。 10、运至地面材料应按指定地点随拆随运、分类堆放、当日拆当日清,拆下扣件和铁丝要集中回收处理。应随时整理、检验,按品种分规格堆放整齐,妥善保管。 11、在冬季、雨季要常常检验脚手板积水等杂物。若有,则应随时清扫,并要采取防滑方法。
