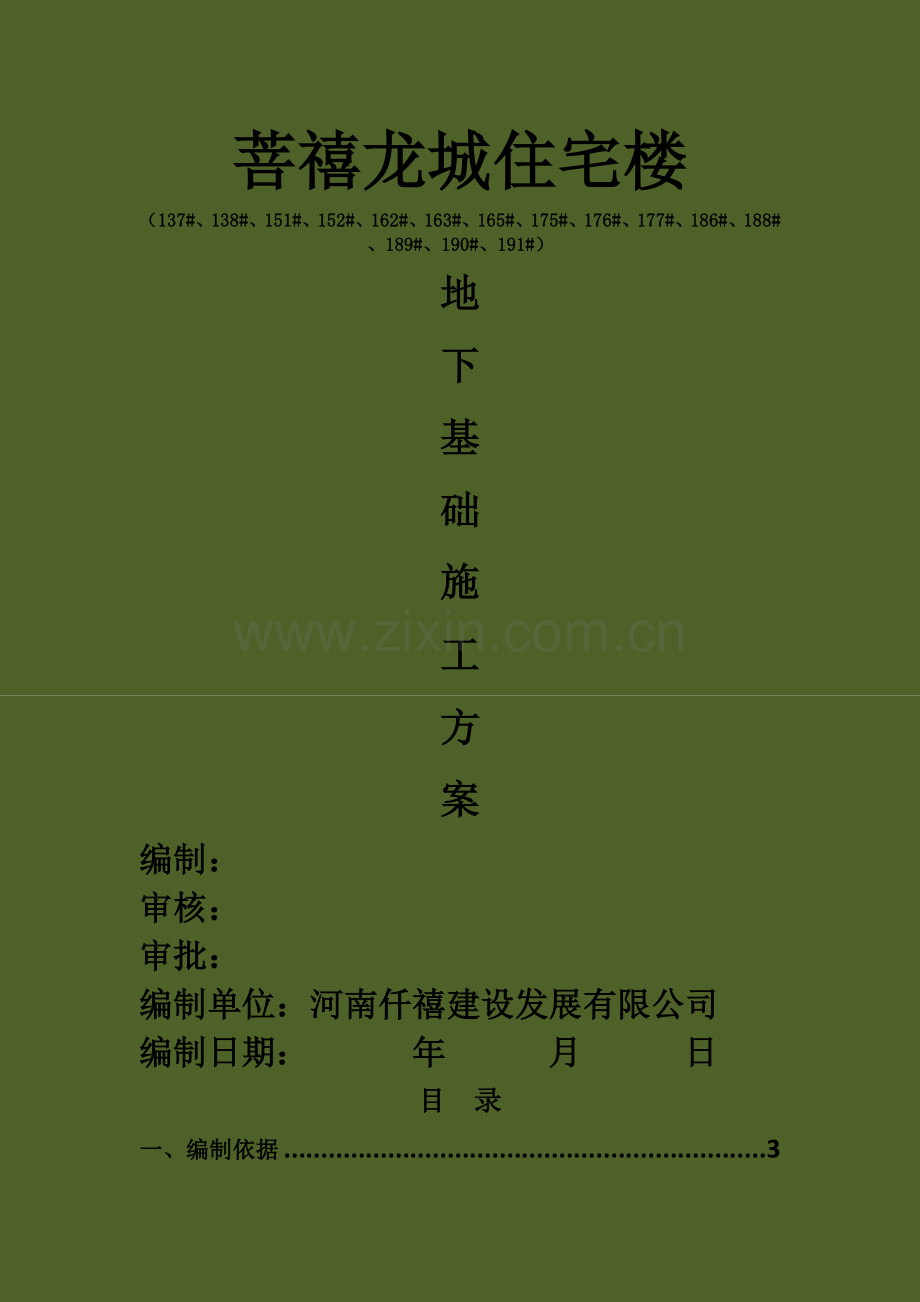

菩禧龙城住宅楼（137#、138#、151#、152#、162#、163#、165#、175#、176#、177#、186#、188#、189#、190#、191#）地下基础施工方案编制：审核：审批：编制单位：河南仟禧建设发展有限公司编制日期： 年 月 日目 录一、编制依据3二、工程概况3三、 地下室施工流程：4四、基础土方工程：5五、地下室底板垫层及模板6六、地下室底板、承台钢筋施工86.1 底板钢筋焊接施工86.2基础钢筋绑扎施工9七、基础底板砼的施工11八、地下室底板砼施工技术15一、编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：混凝土结构工程施工质量验收规范(GB50204-2002)建筑工程施工质量验收统一标准(GB 50300-2001)建设工程文件归档整理规范(GB/T 50328-2001)钢筋焊接及验收规程(JGJ18-96)地下防水工程施工质量验收规范(GB50208-2002)钢筋混凝土高层建筑结构设计与施工规程(JGJ 3-91)建筑变形测量规程(JGJ/T 8-97)钢筋滚压直螺纹连接技术规程（JGJ107-2003）设计采用的标准图：混凝土结构施工图平面整体表示方法制图规则和构造详图(03G101-1，04G101-3)二、工程概况菩禧龙城住宅项目位于洛阳市伊川县彭婆镇槐庄附近，菩禧龙城住宅小区137、138、151、152、162、163、165、175、176、177、186、188、189、190、191单体建筑中，186、188、190为18层，137、151为7层，152、138、162、163、165、175、176、177为9层，189、191号楼26层，地下均为二层。标准层层高3米，设计使用年限为50年。三、 地下室施工流程：整个地下室施工流程如下： 放线、验线基础土方开挖支护边坡、设计地基砂石换填处理砖胎模及侧面抹灰外围砖模外侧灰土、底板垫层C15砼涂膜防水层施工（详见专项施工方案）50厚细石砼保护层放线、基础防水底板的钢筋依次绑扎及墙柱竖向插筋固定外墙止水钢板安装底板高低差处及止水板下外墙模板安装加固整个底板砼浇筑施工放线、满堂排架搭设绑扎底板以上的柱墙钢筋支地下室墙、柱、梁、板模板梁板钢筋绑扎地下室墙、柱、梁、板砼整浇施工完成。四、基础土方工程： 鉴于图纸设计基础的形式和考虑现场实际操作的可行性，采用土方大开挖方案如下：基础土方大开挖至基底200-300标高处改由人工开挖至基底设计标高。 基坑边坡支护:基础施工周期不长，为确保施工安全、确定基坑边坡支护方案如下：考虑砖模的工作面，机械挖土按1：0.5坡度系数考虑。五、地下室底板钢筋施工1、底板钢筋绑扎： 底板钢筋工程量大，穿插复杂，必须注意施工顺序：（1）施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。（2）铺底板下层钢筋，根据设计要求，确定下层钢筋哪个方向的钢筋在下面，原则上应首先满足受力主筋保护层位置，严格按图施工。2、地下室外墙插筋：要求沿底板边搭设钢管架防止竖筋偏位、倾覆，施工时应严格控制竖筋顶标高。3、柱插筋： 框柱纵筋全部落到承台底板钢筋网上，接头位置严格按国标图集施工。为了保证墙、柱钢筋的正确位置，在防水保护层砼上放出轴线及墙柱位置线，经工程技术人员仔细验线确认无误后，再绑钢筋。待承台及板的面筋绑扎完毕后，再在面筋上放出墙柱位置线，验线无误后，再进行墙柱插筋。 柱墙竖向钢筋在底板面筋之上应绑扎5排箍筋或水平筋，并用点焊固定，柱筋伸入底板内的锚固段也应在上中下三个位置加上箍筋，端头用短钢筋点焊固定，并保证其垂直、不倾倒、不变形。 底板砼浇注时，振动棒严禁直接触及墙柱筋，钢筋班应派专人负责对偏位的钢筋进行纠正加固。六、基础底板砼的施工 在施工每一小区域的时候，浇筑时应在遵循主浇筑方向的同时，将每块区域浇筑完毕，避免出现施工冷缝。一、当砼浇灌距离砖侧模约为2m时，此时砼应靠砖侧模下料，以使砼与前面浇灌砼之间形成凹槽，由于砼泌水，从而在凹槽积水，及时把积水清除。对于高低差部位的浇筑方法：由于高低差部位混凝土浇筑时容易出现大量返浆并造成烂根，因此混凝土浇至此处时应控制好浇筑时间，上层混凝土应待下层混凝土接近初凝时方可下料进行浇筑。（其余各区底板高低差部位浇筑方法与此相同），混凝土采取全斜面分层方法进行施工，按“一个坡度，循序推进，薄层浇筑”方法，承台、基础梁分两层施工（500、600mm）、防水底板450mm为第三层。施工工艺如下：1、清理基层的杂物，浇水湿润基层及砖侧模，不允许存在积水现象。2、砼浇灌分层时，每层砼必须在下一层砼初凝前覆盖。3、振捣砼时，振动棒移动间距为0.4m，靠近侧模时不应大于0.2m，分层振捣时振动棒必须进入下一层砼510cm，以使上下两层充分结合密实，消除施工冷缝。振动棒振动时间为2030秒，但以砼表面出现泛浆为准，振动棒应做到“快插慢拔”。5、砼浇灌过程中，要随时采取措施预防钢筋、模板、预埋件发生移位，并且及时拆除施工临时设施。6、进行二次振捣二次抹面，以提高混凝土抗裂能力。7、底板泵送混凝土，其表面水泥浆较厚，在浇筑混凝土结束后要认真处理。首先用长刮杆找平，然后利用提浆机进行提浆，再用木槎子打磨压实收光，以闭合收水裂缝。为了保证砼表面不出现裂缝，根据现场情况，必要是还应进行二次收浆。8、砼在浇灌12小时内，就应开始对混凝土进行养护。9、底板止水带侧墙细部施工方法： 在底板砼浇灌完毕而还没有初凝时，同时砼坍落度损失58cm时，及时利用吊车把砼浇灌到模板内。待模板内的砼坍落度损失5cm时（沉实大约1小时后），才能开始振捣侧墙砼。 振动棒必须插入侧墙下底板砼10cm振捣，以消除施工冷缝，振捣必须密实，同时注意防止振捣时间过长，避免砼中砂浆从根部溢出，造成烂根。 注意预防止水带在砼施工过程中偏位，如发生偏位，及时采取措施纠正。二、基础砼浇筑质量保证措施1、预先和气象部门取得联系，确保避免在施工期间下大雨，同时准备塑料帆布，作好下雨的预防措施。2、严格浇灌申请制度,由于本工程基础工程量较大,因此应提前将施工方案报甲方、监理审批，同意后还应在每次浇筑前申请浇灌令。浇灌令由公司总工程师、甲方、监理共同签署后，方可进行浇筑。3、合理安排分班作业,严禁打疲劳战。本工程拟每日安排两班。4、充分做好混凝土浇筑前的各种准备工作，对于机械设备，应提前进行试运转，对于所有参与底板混凝土施工人员，均应进行详细的施工交底，交底以会议方式进行，交底内容应包括：浇筑流向、各部位详细的浇筑方法、人员分工情况及各自职责、人员交接班具体时间和要求等。必须做到使每一个参与施工人员均心中有数，从而避免因混乱而影响质量。5预备一台发电机，确保在停电时能及时供电，满足施工期间电力供应。6、混凝土浇筑时，化验员应做好塌落度的测试工作，若发现有超标情况，应立即退回，严禁在现场随意加水。7、混凝土施工期间，人员交接班必须有序进行，上一班的管理人员和操作人员尤其是振捣手，必须向接班人员交代清楚交接部位的施工情况，严禁因一哄而散而出现漏振、漏捣等质量管理缺失事项。七、 地下室底板承台大体积砼施工技术 本工程地下室底板容易因温度差产生的温度应力导致砼开裂，如保护不当，将会使表面裂缝增多，甚至产生贯穿裂缝的诱发因素。因此需有合理的计算及施工部署来保障结构质量。结合本工程的具体特点，制定以下施工措施： 7.1 热工计算 根据设计砼标号数据：出罐温度=拌合温度 =tiWC/WC=73122/2704.8=27 b 、入模温度Tj、即浇筑温度 Tj=Tc+(Tj-Tc)(A1+A2+A3) Tc-砼拌合温度 Tg-室外平均气温 A1+A2+A3-温度损失系数 装卸两次：A1=0.0322=0.064运输时间：30分钟 A2=0.004230=0.126 浇筑10分钟：A3= 0.00310=0.03入模Tj=A1+A2+A3=27+(30-27) (0.064+0.126+0.03) =27.66 2、砼绝热温升值T（）T（）= WQ (1- e- m)(按三天考虑) Cp式中: T（）:为龄期时砼的绝热升温值Q:每公斤水泥水化热：取461KJ/KgW:每立方砼水泥用量C:砼比热：取0.97KJ/Kg.kP:砼密度：取2400Kg/m3E:常数取2.718M:随水泥品种，比表面积及浇筑温度而异，取0.396G:龄期:考虑3天时，水化热量最大，顾取=3故 T(3)= 380461（1-2.718-0.3963）0.972400=75.250.695 = 49.53、砼内部实际最高温度Tmax=Tj+T.(取 0.68)式中：不同龄期，不同浇筑块厚度时的降温系数浇筑层厚度根据本工程实际取1.4米 ，龄期取3d 则=0.49故：Tmax=27.66+49.50.49=524、砼表面温度 Tb()上表面采用蓄水养护法，水深0.1ma、砼的虚铺厚度h=0.33b、砼的计算厚度HH=h+2 h式中，h为砼实际厚度，取1.5m故 H=1.3+20.33=1.99mc、砼内部最高温度与外界气温之差T()T()=Tmax-Tq=52-30=22d. 砼表面温度Tb()Tb() =Tq+ 4 h(H- h)T()=47.2=30+4/1.9920.33(1.99-0.33) 22=30+12.2=42.2 根据以上计算结果：砼中心最高温度与表面温度之并差（Tmax- Tb() ）=63.2-42.2=21o25o；砼表面温度与大气产均温度之差（Tb()-Tq）=42.2-30=12.2o25o,故所用配合比的C35砼，在外界平均气温为28o，采用蓄0.1m水方法养护的条件下，其温度差可以满足施工要求，而不必再采取其他措施。8.2 承台大体积砼施工措施 因为在底板砼温控计算中，未考虑板底、垫层、胎模等约束作用及散热条件，在蓄水养护中也未考虑水的对流作用和太阳辐射影响，因此，理论计算与实际有一定出入。根据我公司多年施工测试结果，构件深（厚）度在2m以内时，以上计算结果接近实测结果，因此，我们对底板、地梁、小承台的温度计算和施工措施是可行的。8.3 砼的运输及泵送1、运输车 砼采用砼厂8m3砼运输车预拌砼，现场布置两部汽车泵，输送能力每台每小时约30m3。为保证连续浇筑，约每10分钟要求有一辆砼运输车进场卸料，共准备12台砼运输车可满足连续浇筑需要。2、砼的输送 为保证不出现施工冷缝，加快浇筑速度，拟采用二部汽车砼泵，输送能每台每小时约30m3。计算砼浇筑时每层最大需求量如下：a、浇筑中未涉及承台情况。每层最大需求量Q=（b1h1+b2h2+b3h3）d/sin12obh=(32.60.6+3.61.2)=23.9Q=23.90.4/ sin12o=45.9 m3b、次流向为地梁方向（地梁通长浇筑）：51.81.81.3+2.91.2+220.81.2=45.66Q= 45.9m3这样，每小时要求的浇筑量为q=Q/t式中t为砼初凝时间，核定为4h，则q=45.9/4=11.5(m3/h)8.4 大体积混凝土防裂技术措施 根据前面计算公式可知：大体积混凝土温度应力与结构的长度、厚度内外温差及地基的约束情况具有直接影响，本工程必须采取一些专门措施控制温度应力：（一）、使用补偿收缩混凝土,以膨胀补偿收缩：UEA混凝土膨胀剂是一种铝酸钙型混凝土膨胀剂，主要成分是高铝熟料、天然明矾石及天然硬石膏等，它加入到水泥混凝土中，拌水后生成大量膨胀性结晶水化物钙矾石，使混凝土产生适度膨胀，在钢筋和邻位2、砼的输送 为保证不出现施工冷缝，加快浇筑速度，拟采用二部汽车砼泵，输送能每台每小时约30m3。计算砼浇筑时每层最大需求量如下：a、浇筑中未涉及承台情况。每层最大需求量Q=（b1h1+b2h2+b3h3）d/sin12obh=(32.60.6+3.61.2)=23.9Q=23.90.4/ sin12o=45.9 m3b、次流向为地梁方向（地梁通长浇筑）：51.81.81.3+2.91.2+220.81.2=45.66Q= 45.9m3这样，每小时要求的浇筑量为q=Q/t式中t为砼初凝时间，核定为4h，则q=45.9/4=11.5(m3/h)由于Q单台泵输送能力30m3/h，故不会因为输送问题出现施工冷缝。 c、底板砼浇筑时，塔吊已安装就位，可用塔吊作为辅助运输手段。 . . . .
