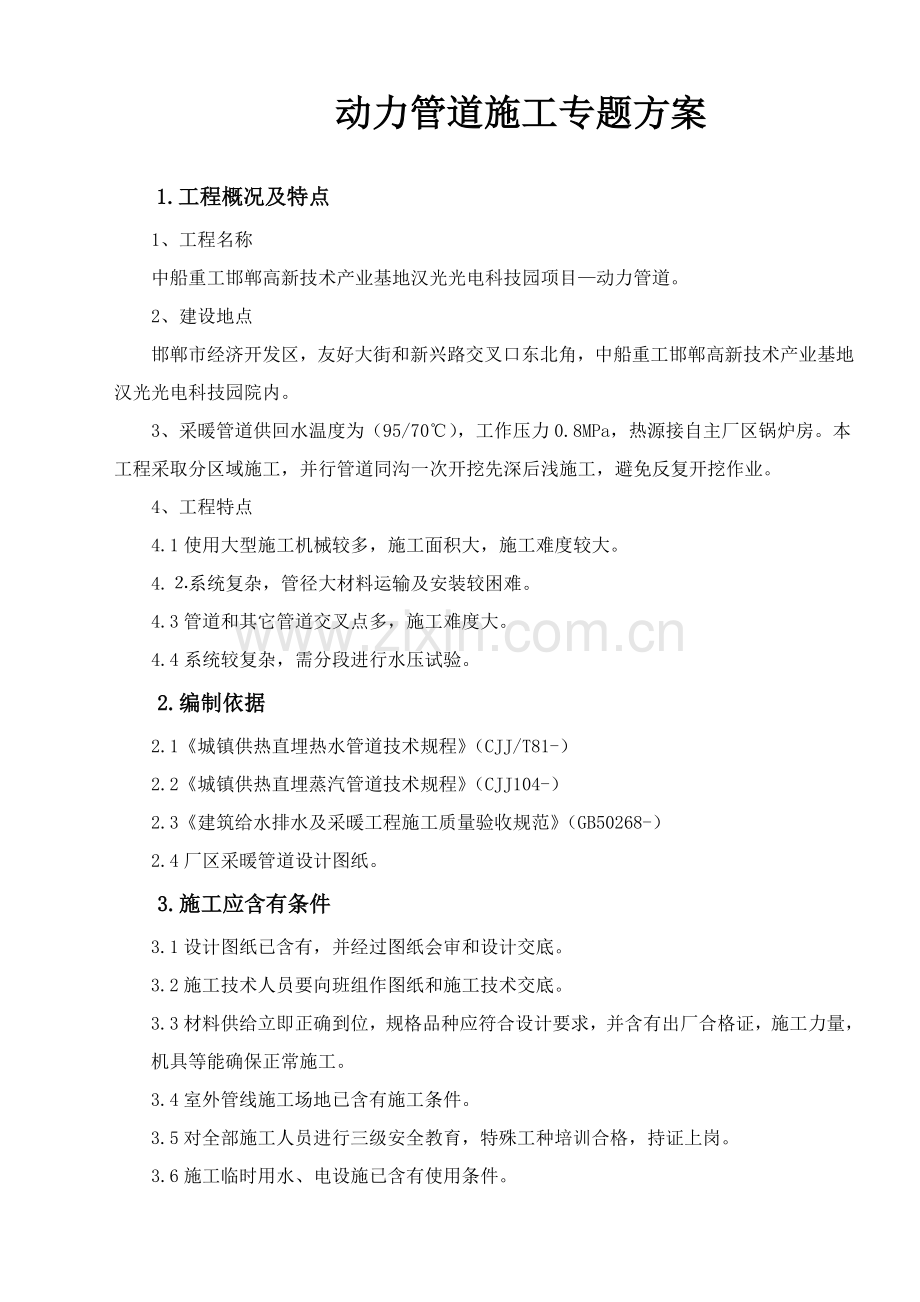

1、动力管道施工专题方案1.工程概况及特点1、工程名称中船重工邯郸高新技术产业基地汉光光电科技园项目动力管道。2、建设地点邯郸市经济开发区,友好大街和新兴路交叉口东北角,中船重工邯郸高新技术产业基地汉光光电科技园院内。3、采暖管道供回水温度为(95/70),工作压力0.8MPa,热源接自主厂区锅炉房。本工程采取分区域施工,并行管道同沟一次开挖先深后浅施工,避免反复开挖作业。4、工程特点4.1使用大型施工机械较多,施工面积大,施工难度较大。4.系统复杂,管径大材料运输及安装较困难。4.3管道和其它管道交叉点多,施工难度大。4.4系统较复杂,需分段进行水压试验。2.编制依据2.1城镇供热直埋热水管道技

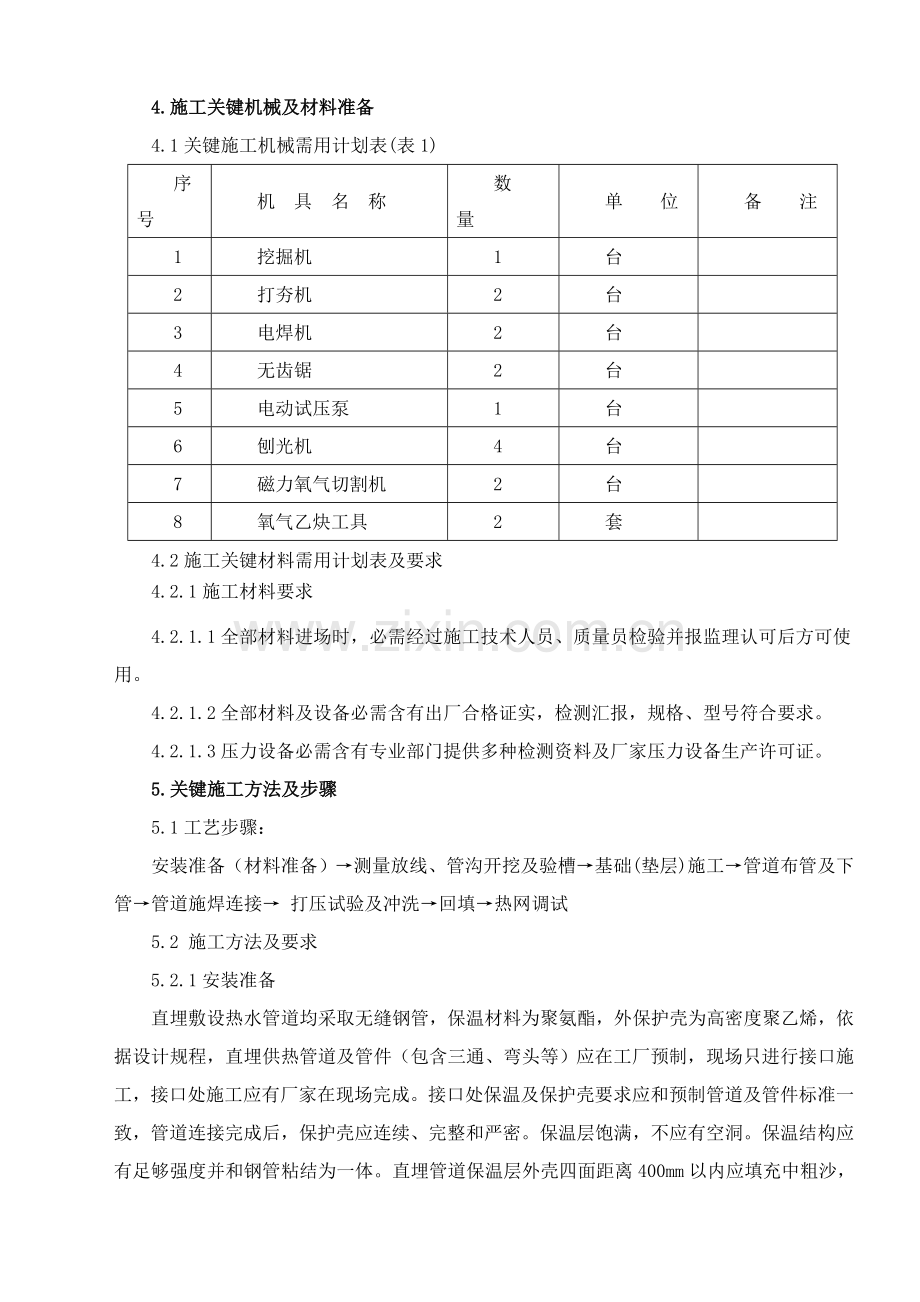

2、术规程(CJJ/T81-)2.2城镇供热直埋蒸汽管道技术规程(CJJ104-)2.3建筑给水排水及采暖工程施工质量验收规范(GB50268-)2.4厂区采暖管道设计图纸。3.施工应含有条件3.1设计图纸已含有,并经过图纸会审和设计交底。3.2施工技术人员要向班组作图纸和施工技术交底。3.3材料供给立即正确到位,规格品种应符合设计要求,并含有出厂合格证,施工力量,机具等能确保正常施工。3.4室外管线施工场地已含有施工条件。3.5对全部施工人员进行三级安全教育,特殊工种培训合格,持证上岗。3.6施工临时用水、电设施已含有使用条件。4.施工关键机械及材料准备4.1关键施工机械需用计划表(表1)序 号
3、机 具 名 称数 量单 位备注1挖掘机1台2 打夯机2台3电焊机2台4无齿锯2台5电动试压泵1台6刨光机4台7磁力氧气切割机2台8氧气乙炔工具2套4.2施工关键材料需用计划表及要求4.2.1施工材料要求4.2.1.1全部材料进场时,必需经过施工技术人员、质量员检验并报监理认可后方可使用。4.2.1.2全部材料及设备必需含有出厂合格证实,检测汇报,规格、型号符合要求。4.2.1.3压力设备必需含有专业部门提供多种检测资料及厂家压力设备生产许可证。5.关键施工方法及步骤5.1工艺步骤:安装准备(材料准备)测量放线、管沟开挖及验槽基础(垫层)施工管道布管及下管管道施焊连接 打压试验及冲洗回填热网调试
4、5.2 施工方法及要求5.2.1安装准备直埋敷设热水管道均采取无缝钢管,保温材料为聚氨酯,外保护壳为高密度聚乙烯,依据设计规程,直埋供热管道及管件(包含三通、弯头等)应在工厂预制,现场只进行接口施工,接口处施工应有厂家在现场完成。接口处保温及保护壳要求应和预制管道及管件标准一致,管道连接完成后,保护壳应连续、完整和严密。保温层饱满,不应有空洞。保温结构应有足够强度并和钢管粘结为一体。直埋管道保温层外壳四面距离400mm以内应填充中粗沙,不能用碎石泥土替换,砂层至地面应用原土分层扎实。按图设要求进行材料、机具、人员准备,和管沟位置场地清理工作,保温管道加工必需符合设计要求和相关要求,保温管到现场
5、后,组织专员进行验收并报监理。5.2.2测量放线、管沟开挖及验槽5.2.2.1管沟开挖关键采取机械开挖人工配合,用经纬仪及水平仪进行管沟座标及标高控制,开挖至管道安装设计标高稍高处(100mm)后,人工清槽。5.2.2.2为便于管段下沟挖沟槽土堆放在沟一侧,土堆底距沟边2米以上,并对土堆进行平整,堆土面应向外倾斜,以预防有雨水流入沟槽内。堆土平整完后,用塑料薄膜进行掩盖。开挖时应确保槽底土层结构不被扰动或破坏。开挖沟槽后,当日不能下管时,沟底应留出0.1m左右一层不挖,待铺管前用人工清挖。5.2.2.3沟槽开挖时,如遇管道,电缆,构筑物或文物古迹,应予保护,并立即和工地及相关单位和部门联络,严
6、防事故发生造成损失。5.2.2.4如沟底为松散回填土或沟底有不易清除石块时,均要进行处理,预防管子产生不均匀下沉而造成质量事故。松土层扎实,加固密实。对块石则应将上部清除,然后铺上一层大于150mm厚度回填土扎实。管道基础或支墩不得铺设在在冻土和未经处理松土上。按设计标高进行人工清理,并作好测量统计。5.2.2.6沟槽验收合格后,可进行操作坑开挖(人工),以方便操作为宜。5.2.2.7管道坡度按图纸设计坡度施工,当和其它管道相交时,标准是有压管道绕行无压管道,小管道绕行大管道,可现场协调处理。5.2.3管道垫层基础施工沟底铺设中粗砂,要求铺设厚度及宽度均按图施工。直埋敷设开挖沟槽断面为矩形或梯
7、形,其坡度视土质情况可选择1:1或1:1.3,沟底宽度及管道埋深见直埋管道断面图,管子接头需在槽内焊接时刻合适加宽。直埋管道坡度和地形坡度一致,当和其它管道相交时,标准是有压管道绕行无压管道,小管道绕行大管道,可现场协商处理主干管和支管接头处,不准有T字接头,全部应设鹅颈型或Z型自然赔偿弯,以防主管冷热位移使接头处焊口受剪破坏。5.2.4布管及下管机械下管时,应有专员进行指挥起吊和就位,严防无证作业和野蛮施工,注意施工人员安全。5.2.5管道施焊连接5.2.5.1使用符合要求合格焊条,焊条应放置在通风、干燥和室温不低于5专设库房内,设专员保管、烘焙和发放,烘焙温度和时间应严格按厂家说明书要求进
8、行。5.2.5.2电焊条应涂料均匀、坚固,无显著裂纹,无成片脱落,轻易打火、燃烧熔化均匀,冷却后轻易除掉,熔化金属无气孔、夹渣和裂纹。5.2.5.3管道施焊前应对管道接口作V形坡口处理,坡口用刨光机磨光,不得有缺口. 焊缝焊接时,应在坡口上引弧、熄弧,严禁在母材上引弧,熄弧时应将弧坑填满,多层焊层间接头应错开。5.2.5.4当环境温度较低时,应对管道焊接处进行预热处理,预热范围以焊缝为中心大于100mm为宜,预热时应均匀加热,并有防风、防雨方法,当有5级以上大风及雨天不宜施焊作业。5.2.5.5管道对口前,应将管子和管件坡口及内、外壁10-15mm范围内油漆、垢、锈等清除洁净,直至金属光泽;对
9、口时管子宜平直,焊接角变形在距离接口中心200mm处测量,其折口许可偏差小于3mm,管子对口符合要求后,应将管子固定牢靠,避免焊接或热处理过程中管子移动。5.2.5.6管道两个对接焊缝间距离不宜小于管子外径,且大于150mm,焊缝距固定支架边缘不得小于50mm,5.2.5.7管道对口应留好间隙(1.5-2.5mm),管道焊缝应有(1.5-2.0mm)加强面高度和盖过每边坡口约2mm遮盖面宽度。5.2.5.8全部施焊人员必需含有焊工操作证。5.2.5.9管道焊接完成后,应作外观检验,焊口还应按百分比抽检做探伤试验。5.2.7水压试验及冲洗管道完成后,应对管道系统进行水压试验.试压前作好试压机具及
10、压力表准备,并对试验系统进行检验。端头赔偿器活动侧、管道拐弯处用地锚固定好,预防试压时赔偿器被拉出。水压试验时,除管道接口外,管身可按图设要求用粗砂填上,开始试压时,应缓慢升压,观察管口是否渗漏,同时后背、支墩、管端周围不得站人,升压到工作压力时,应停泵检验。继续升压至试验压力(1.5Mpa)后停泵检验,观察压力表10分钟内压力降不得超出0.05Mpa,管道、附件和接口等未发生渗漏裂纹情况,然后将压力降至工作压力,进行外观检验,不漏为合格。试压时,应作检验部位不得涂漆或保温;同时,将被试压管道接入口管及冲洗管出口加大(D40-D50),方便快速注水和冲洗,尽可能缩短水压时间及管网冲洗时间。试压
11、合格后,随即可进行管网冲洗,冲洗水放入周围雨水管沟,水冲洗应以系统内可能达成最大流量进行,冲洗用水可用澄清自来水,并连续作业,直到进出口水质目测一致为合格。并拆除全部临时支架、加固装置等。管道系统清洗后,对可能留存有脏物部位应用人工加以清除。5.2.8焊口接头处保温管道试压及冲洗完成后,可进行管道焊接接口补保温工作,要求焊口保温结构和管道保温结构一样,保温厚度不得小于管道保温厚度,外壳采取专用焊机焊好。5.2.9管沟回填5.2.9.1管道试压保温完成后,经监理验收合格后,可进行管沟回填,在管道沟槽夯填中粗砂.要求夯填时要对称夯填,不得使管道移位.中粗砂层上部用原状土回填,如有回填块石或冻土时,
12、不得集中回填,用机械回填,机械不得在管沟上行驶。5.2.9.2填土应分层扎实。虚铺厚度以下:a机械扎实:小于0.3mb人工打夯: 小于0.2m (分阶梯进行回填)c管子接口工作坑回填必需仔细扎实 5.2.9.3在道路下管段,沟槽内管顶以上部分回填应用砂土或分层充足。6. 施工质量标准及质量统计6.1质量统计在施工过程中,应立即正确地做好多种质量统计,如实地反应工程施工质量。6.2质量确保方法在施工过程中应严格注意以下质量关键点,杜绝质量问题出现,为业主提供优质产品。6.2.1管材品种、数量、规格及设备应和设计相符。应认真领会设计意图,严格根据图纸施工,加强检验监督。6.2.2焊接作业,需要持有
13、焊工证人员施焊,焊口质量符合规范要求。焊口保温作业严格按规范操作。6.2.3做好预留预埋工作,和其它管线施工亲密配合。不影响工程相互交叉作业及本专业施工。立即处理未完问题,做好相关统计6.2.4做好隐检施工工序:立即正确标准地完成各道隐检工序,为下道工序施工作好准备。不留隐患,不走反复工作。6.2.5精心组织施工,做好工程施工各级验收。并做好成品保护。6.2.6多种管道安装完成所进行水压试验、闭水试验和系统冲冼必需符合设计要求和施工规范要求。6.2.7管道坡度必需符合设计要求和施工规范要求。6.3质量标准和检验方法 6.3.1室外供热管道水压试验及调试室外供热系统水压试验及调试质量标准和检验方
14、法类别序号检验项目质量标准单位检验方法及器具主控项目1管道通热试运行调试管道冲洗完成应通水、加热、进行试运行和调试。当不含有加热条件时,应延期进行测量各建筑物热力入口处供回水温度及压力2管道系统水压试验压力应为工作压力1.5倍,但不得小于0.6Mpa。在试验压力下10min内压力降小于0.05Mpa,降至工作压力下检验,不渗不漏检验试压统计3管道冲洗管道试压合格后,应进行冲洗,以水色不浑浊为合格观察检验44供热管道作水压试验时检验供热管道做水压试验时,试验管道上阀门应开启,试验管道和非试验管道应隔断开启和关闭阀门检验7. 成品及半成品防护在施工过程中,应立即做好成品半成品保护工作:7.1安装好
15、管道不得用做支撑或放脚手板,不得踏压。7.2管道安装完成后,应将全部管口封闭严密,预防杂物进入,造成管道堵塞。7.3管道系统施工完成后,各部位设备组件要有保护方法,预防碰动跑水,损坏成品。8.职业安全卫生和环境控制8.1安全方法8.1.1安全目标杜绝轻伤及以上事故。不发生重大机械设备事故和火灾事故。8.1.2安全施工方法8.1.2.1健全组织机构,做到安全工作层层有些人抓。8.1.2.2各级部门针对各个工序制订安全技术交底,而且进行全员签字。8.1.2.3特殊工种必需持证上岗,严格按操作规程操作。8.1.2.4对电源箱、灯塔架必需有可靠接地保护,电源箱必需放在地势较高地方,并加设防雨棚。8.1
16、.2.5下雨过后,必需派专职电工对施工现场电器设施进行全方面安全检验,发觉隐患立即处理。8.1.2.6管道吊装时,应检验吊装机具是否安全,吊装管件下放不得有些人停留。8.1.2.7沟槽应按设计要求开挖,挖土工人应随时注意是否有塌方迹象,必需时沟槽壁应设防护方法。8.1.2.8管道装卸、运输、连接等过程,应严格根据操作规程进行,预防发生事故。8.2文明施工方法在施工过程中,必需按施工现场文明施工相关要求,严格实施。营造良好施工气氛,创建文明工地。8.2.1施工现场供水、供电设施常常检修。水龙头,水管严禁跑、冒、滴、漏,关键通道不能积水。8.2.2施工现场电源、闸箱要标准化,规范化,线路布设合理,
17、走向安全。8.2.3施工现场周围设专员清扫,确保建筑垃圾立即运走,场地洁净。8.2.4施工现场材料器具应摆放整齐,做到工完料净场地清。8.2.5 建立文明施工责任制,而且层层设专员把关,制订奖惩方法,奖优罚劣。9.质量通病治理方法9.1地下埋设管道漏水9.1.1严格根据施工规范进行管道水压试验,认真检验管道有没有裂缝,零件和管丝头是否完好。9.1.2管道支墩间距要适宜,支垫要牢靠,接口要严密,变径不得使用管补心,应用异径管箍。9.1.3管道周围埋土要扎实,避免管道局部受力过大,损坏管道。10.采暖工程强制性条文 10.1多种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验。 1
18、0.2 管道安装坡度,当设计未注明时,应符合下列要求: 10.2.1 气、水同向流动热水采暖管道和汽、水同向流动蒸汽管道及凝结水管道,坡度应为3,不得小于2; 10.2.2 气、水逆向流动热水采暖管道和汽、水逆向流动蒸汽管道,坡度不应小于5; 10.3 采暖系统安装完成,管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时,应符合下列要求: 10.4系统冲洗完成应充水、加热,进行试运行和调试。 检验方法:观察、测量室温应满足设计要求。 10.5 管道冲洗完成应通水、加热,进行试运行和调试。当不含有加热条件时,应延期进行。 11、绿色施工导则11.1环境保护11.1.1土方作业阶段,采取洒水、覆盖等方法,达成作业区目测扬尘高度小于1.5m,不扩散到场区外。施工现场非作业区达成目测无扬尘要求。对现场易飞扬物质采取有效方法,如洒水、地面硬化、围档、密网覆盖、封闭等,预防扬尘产生。11.1.2现场噪音排放不得超出国家标准建筑施工场界噪声限值(GB12523-90)要求,使用低噪音、低振动机具,采取隔音和隔振方法,避免或降低施工噪音和振动。11.2节材和能源利用11.2.1依据施工进度情况合理安排材料采购、进场时间和批次,降低库存。现场材料堆放有序。储存环境适宜,方法适当。保管制度健全,责任落实。11.2.2合理安排工序,提升多种机械使用率和满载率,降低多种设备单位耗能。
