地下室满堂脚手架综合项目施工专项方案doc.doc

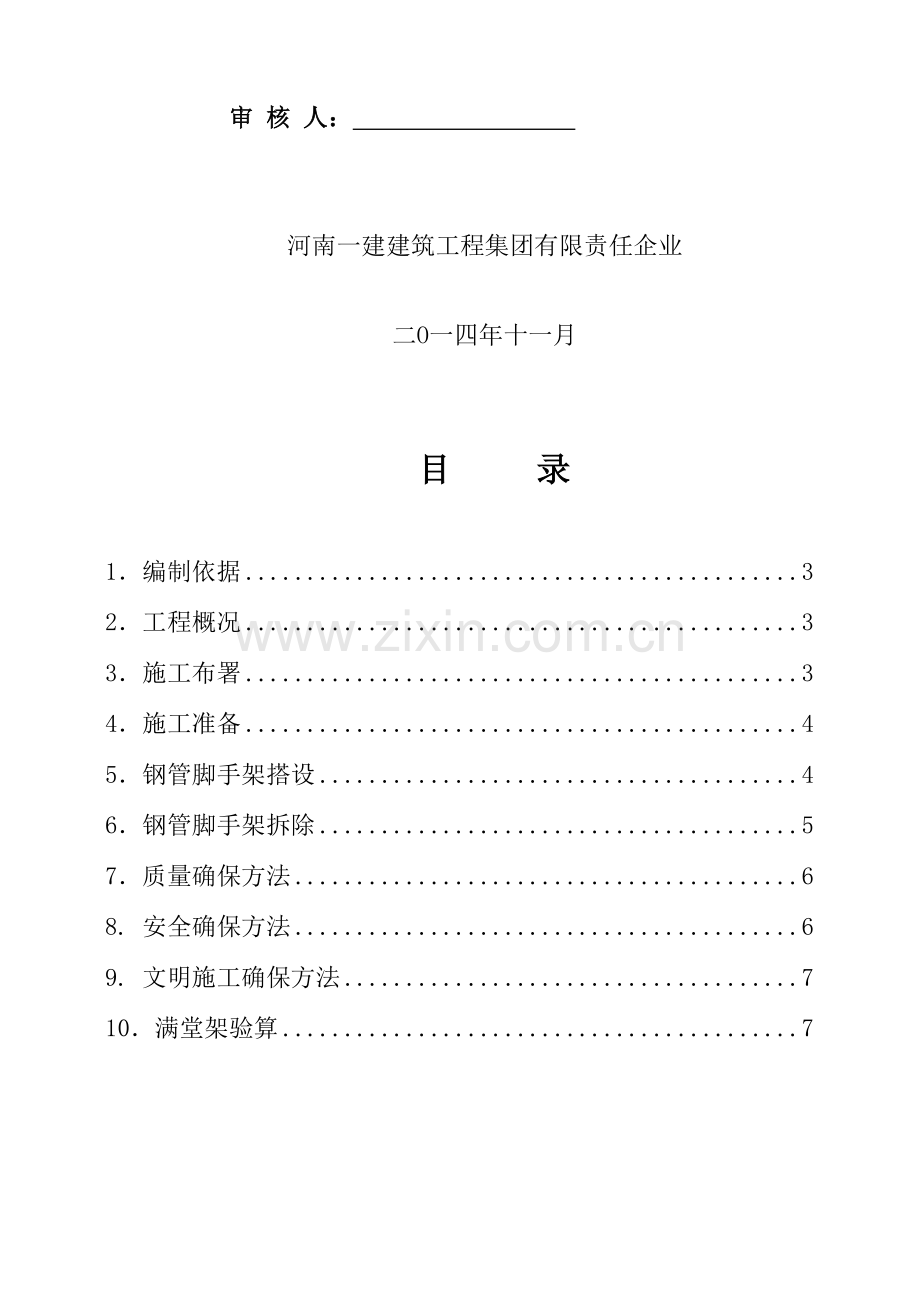

地下室满堂脚手架施工方 案编 制 人： 审 核 人： 河南一建建筑工程集团有限责任企业二O一四年十一月目 录1编制依据32工程概况33施工布署34施工准备45钢管脚手架搭设46钢管脚手架拆除57质量确保方法68. 安全确保方法69. 文明施工确保方法710满堂架验算71编制依据1.1五指山山水名城I区标段施工图 1.2 关键规程、规范规范一览表 类 别名 称 编 号国 家混凝土结构工程施工质量验收规范GB50204-建筑工程施工质量验收统一标准GB50300-建筑工程模板施工手册（第二版）混凝土结构工程施工质量验收规程DBJ01-82-建筑施工扣件式钢管脚手架安全技术规范JGJ 130- 地方建筑安装工程施工安全操作规程2工程概况山水名城区标段工程，在五指山市文理路，建筑面积 20660，结构形式为框架剪力墙结构，地上十八层，地下一层(地下车库)，十八层带退台，上部设有电梯机房。为二类高层居住建筑，耐火等级为二类，（其中地下室为1级）地下室层高为4.7米，标准层层高为3.00米，建筑总高度为60.384米。 本工程由海南新岸置业投资建设，海南省建筑设计院设计，海南省建筑设计院勘查，海南宏业建设管理监理，河南省第一建筑集团组织施工；由李文强担任项目经理。3施工方法：模板采取满樘内脚手架，立杆横、纵间距1.2米，步距1.5米。4施工准备4.1编制脚手架施工组织设计。明确使用荷载，确定脚手架平面、立面部署，列出构件用量表，制订构件供给和周转计划等。4.2施工人员在施工前认真熟悉图纸、规范、施工方案。4.3对施工班组进行现场安全和技术培训，加强队伍技术素质。4.4对多层复合板、木枋、钢管、扣件、脚手板进行检验，不合格严禁使用。4.5脚手板采取宽大于250mm，厚度为50mm竹脚手板。脚手架基础必需平整，立杆底座下铺垫板，垫板厚度大于50mm。4.6清理组架范围内杂物.5钢管脚手架搭设51搭设次序：安放垫板一安立杆一安扫地杆一安横杆一铺临时脚手板一安上层横杆。5.1.1 地基处理：混凝土基础底板上、底座下设置垫板，其厚度大于50mm，布设必需平稳，不得悬空。5.2脚手架搭设：5.2.1在地下室底板上按立杆位置安放立杆(下面垫木方)，直接安装4米长立杆，局部用错接。纵向扫地杆采取直角扣件固定在距离底座上皮40cm 立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立杆上。5.2.2立杆接头采取对接扣件连接，立杆和大横杆采取直角扣件连接。接头交错部署，两个相邻立柱接头避免出现在同时同跨内，并在高度方向错开距离大于50cm；各接头中心距主节点距离小于60cm。5.2.3 大横杆：大横杆置于小横杆之下，在立柱内侧，用直角扣件和立柱扣紧；其长度大于3跨、大于6m，同一步大横杆四面要交圈。大横杆采取对接扣件连接，其接头交错部署，不在同时、同跨内。相邻接头水平距离大于50cm，各接头距立柱距离小于50cm。5.2.4 小横杆：每一立杆和大横杆相交处（即主节点），全部必需设置一根小横杆，并采取直角扣件扣紧在大横杆上，该杆轴线偏离主节点距离小于15crn。小横杆间距应和立杆柱距相同，且依据作业层脚手板搭设需要，可在两立柱之间在等间距设置增设1一2根小横杆，其最大间距小于75cm。小横杆伸出外排大横杆边缘距离大于10cm；伸出里排大横杆距结构外边缘15cm，且长度小于44cm。上、下层小横杆应在立杆处错开部署，同层相临小横杆在立柱处相向部署。5.2.5 纵、横向扫地杆： 纵向扫地杆采取直角扣件固定在距底座下皮40cm处立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立柱上。存在高低差处，则将高处纵向扫地杆向低处延长两跨和立柱固定。靠边坡立柱轴线到边坡距离大于50cm，并对此立杆采取双向斜拉加固方法。5.2.6脚手架搭设以3人为一小组为宜，其中1人递料，另外两人共同配合搭设，每人负责一端。搭设完一层架子，铺一层脚手板，逐层向上搭设。6钢管脚手架拆除6.1 当8米跨度内楼板、梁混凝土强度达成75%以上(8米跨度以上，梁混凝土强度需达成100%)；且和施工楼层间隔不少于两层时，能够拆模。拆除前应对脚手架作一次全方面检验，清除全部多出物件，并设置警戒区，严禁无关人员进入。6.2拆除次序自上而下逐层拆除，不许可上、下两层同时拆除。6.3拆除构件应用人工递下，严禁抛掷。6.4拆除钢管、扣件应立即分类堆放，方便运输、保管。6.5每班拆架下班时，不应留下扣件松动；架体堆放钢管、扣件等隐患。 6.6拆架时严禁碰撞脚手架周围电源线，以防触电事故。 6.7在拆除过程中，凡松开连接杆、配件应立即拆除运走，避免误扶、误靠已松脱杆件。 7质量确保方法7.1检验、验收管理7.1.1立杆最大弯曲变形矢高不超出L500，横杆斜杆变形矢高不超出L250。7.1.2螺纹顶丝部分完好，无滑丝现象，无严重锈蚀，焊缝无脱开现象。7.1.3搭设完，应进行检验，检验关键内容：1)垫板放置稳固。2)立杆不许可有松动现象。3)整架垂直度应小于L500，但最大不超出100mm。4)对于直线部署脚手架，其纵向直线度应小于L200。5)横杆水平度，即横杆两端高度偏差应小于L400。7.2使用管理：7.2.1脚手架施工和使用应设专员负责，并设安全监督检验人员，确保脚手架搭设和使用符合设计和相关要求要求。7.2.2在使用过程中，应定时对脚手架进行检验，发觉问题立即整改。8. 安全确保方法8.1建立安全确保体系依据相关要求建立健全安全确保体系并成立由项目经理部安全生产责任人为首，各施工单位安全生产责任人参与“安全生产管理小组”组织领导施工现场安全生产管理工作。8.2工人须经三级安全教育，考试合格后方可上岗。架子安装、拆除必需由专业队伍施工，架子工必需持证上岗。8.3施工操作人员戴安全帽，穿防滑鞋，栓安全带。作业层满铺脚手板，脚手板质量合格，搭设时两端用和钢管用8#铁丝固定牢，不得有探头板。8.4全部构件全部必需合格，并按相关要求进行检验、验收、报验。8.5严禁上下同时交叉作业，严防高空落物伤人。8.6传输物料、工具严禁抛掷，以防坠落伤人。8.7夜间施工要有足够照明。8.8在搭设过程中，应注意调整架体垂直度，通常经过调整连墙撑长度来实现。8.9在搭设、拆除时，设置警戒区，严禁其它人员进入危险区域。8.10严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN/m。8.11各作业层之间设置可靠防护栏杆，预防坠落物体伤人。 8.12定时检验脚手架，发觉问题和隐患，在施工作业前立即维修加固，以达成坚固稳定，确保施工安全。8.13脚手架料、木枋、模板在塔吊吊运时，必需分开单独吊运，不得和其它物件混装。捆绑绳必需在被起吊物上缠绕一圈，并绑扎牢靠。采取两点起吊，且确保两端平衡，预防杆件滑落伤人。 8.14 施工人员上下架子，必需搭设爬梯，不准踩扣件、架杆上下。9. 文明施工确保方法9.1项目部建立文明施工领导小组，施工队关键责任人参与，共同管理现场。9.2 加强对工人宣传教育。9.3传输物料、工具严禁抛掷，以防坠落伤人。9.4架子拆除后，钢管、扣件、木枋、模板按位置集中堆放，码放整齐。9.5 天天下班前，清扫现场，做到工完场清。10满堂架方案验算参数：立杆纵矩la = 1.2m 立杆横矩lb1.2m横杆步矩h = 1.5m扣件抗滑承载力R8.0KN脚手板自重：0.35KN/m2每米钢管重：0.038 KN/m施工均布荷载：2.0 KN/m21、横向水平杆验算：q 1.2（q1 q2）1.2Q1.2（35038.4）1.2=2.866N/mmMmax=0.1ql2 =0.12.86614002 =561736 NM= Mmax/W=561736/5080110.58N/2f205 N/2强度验算安全依据v=1400/150=9.333又依据：v10，取v=9.333vmax=0.677ql4/100EI =0.6772.86614004/1002.0610512.19104 =3.383vmaxv挠度验算安全 2、纵向水平杆验算P1=(1.2350+1.2)0.71.2=2368.8NP2=1.2(1.238.4+13.2)=71.136 NP = P1+ P2=3155.6+71.136=3226.7NMmax=0.175Pl =0.1753226.71400 =79054.2 NM= Mmax/W=79054.2/5080155.6N/2f205 N/2强度验算安全依据v1400/1509.333又依据v10，取v=9.333vmax=0.677ql4/100EI =0.6773.23614004/1002.0610512.19104 =3.352vmaxv挠度验算安全 3、扣件抗滑承载力验算N（1.2 q11.2Q）lalb+1.2(2 la + lb)38.4+213.2（1.23501.2）1.21.21.2（21.21.2）38.4213.24258.34.2583KNNRc=8.0KN扣件抗滑承载力安全4、立杆稳定性验算立杆所承受轴向力N1.2（NG1kNG2k）1.4NQNG1kH（lalb）38.42n13.2（H/6.51）18.42（H/4.11）14.623.818（1.41.4）38.421813.2（23.8/6.51）18.42（23.8/4.1+1）14.6 =3576.57NNG2k=H/1235023.8/121.41.43501360.57NNQk= la lb1.41.43920 NN1.2（3576.571360.57）1.4392011414.57 N立杆稳定性验算立杆计算长度系数查表得：u1.52立杆计算长度lo= uh1.521.52.28m长细比：lo/2280/15.8144由144查表得：稳定性系数：0.308依据公式：1.2N/Af进行验算1.2N/A1.211414.57/0.30848990.95 N/2f205 N/2立杆稳定性安全5、立杆地基承载力：因为立杆立在地下室现浇钢筋砼底板上不需验算。 河南一建山水名城I区I标段项目部 -11-1
