外墙内保温综合标准施工专业方案.doc

目 录
一、编制依据 1
二、工程概况 1
三、施工准备 1
1、技术准备 1
2、施工机具准备 2
4、施工现场准备 2
5、材料性能指标及配制 2
五、施工方法 5
1、结构做法 5
2、施工范围 5
3、施工工艺 7
4、施工要求 8
六、成品保护 8
七、质量确保方法 9
1、以制度确保质量 9
2、从现场确保质量 9
八、安全文明确保方法 10
1、安全管理总体方针 10
2、安全管理工作内容： 10
3、文明管理工作内容： 10
九、技术资料及工程验收 11
1、主控项目 11
2、通常项目 11

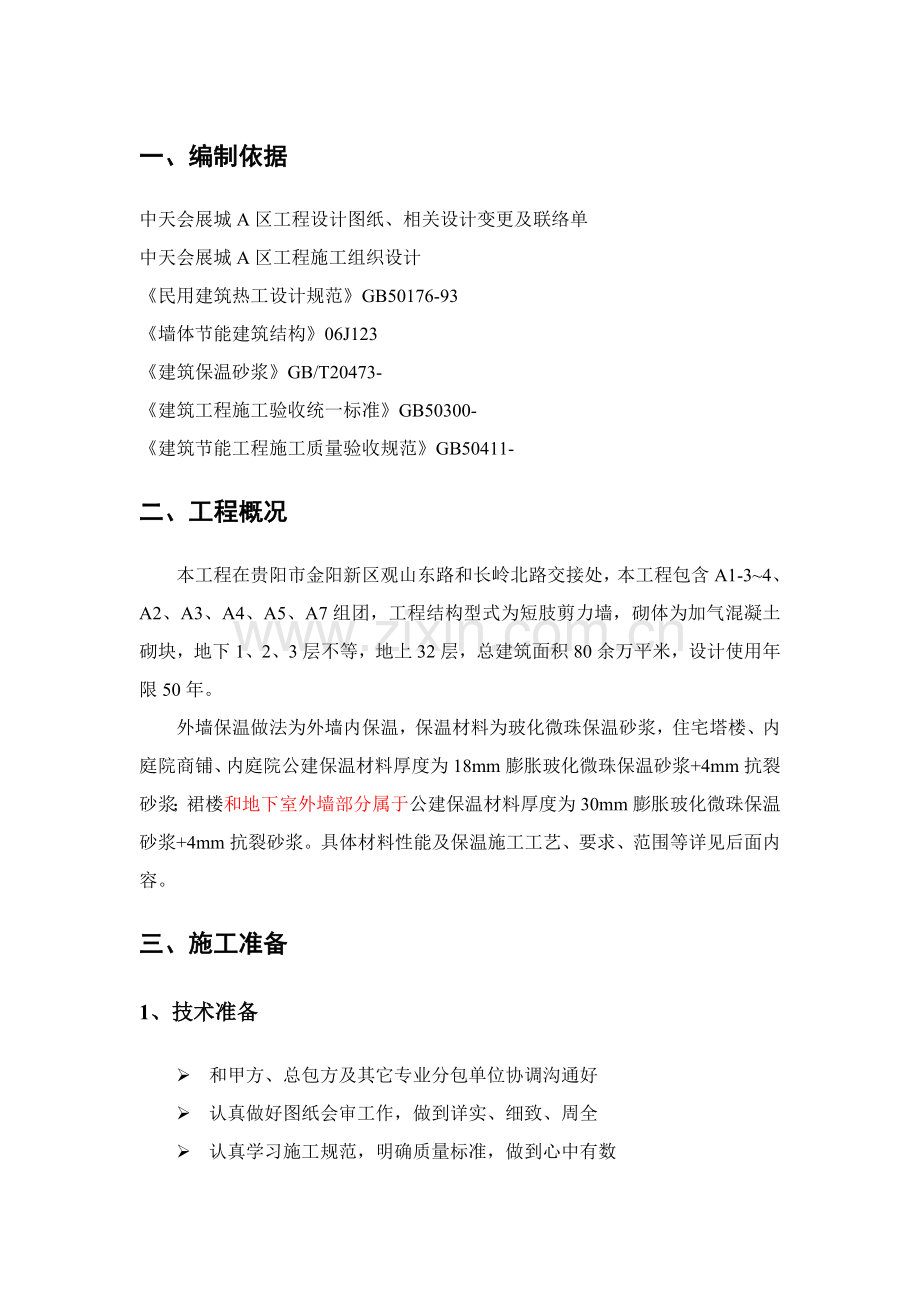

一、编制依据
中天会展城A区工程设计图纸、相关设计变更及联络单
中天会展城A区工程施工组织设计
《民用建筑热工设计规范》GB50176-93
《墙体节能建筑结构》06J123
《建筑保温砂浆》GB/T20473-
《建筑工程施工验收统一标准》GB50300-
《建筑节能工程施工质量验收规范》GB50411-
二、工程概况
本工程在贵阳市金阳新区观山东路和长岭北路交接处，本工程包含A1-3~4、A2、A3、A4、A5、A7组团，工程结构型式为短肢剪力墙，砌体为加气混凝土砌块，地下1、2、3层不等，地上32层，总建筑面积80余万平米，设计使用年限50年。
外墙保温做法为外墙内保温，保温材料为玻化微珠保温砂浆，住宅塔楼、内庭院商铺、内庭院公建保温材料厚度为18mm膨胀玻化微珠保温砂浆+4mm抗裂砂浆；裙楼和地下室外墙部分属于公建保温材料厚度为30mm膨胀玻化微珠保温砂浆+4mm抗裂砂浆。具体材料性能及保温施工工艺、要求、范围等详见后面内容。
三、施工准备
1、技术准备
Ø 和甲方、总包方及其它专业分包单位协调沟通好
Ø 认真做好图纸会审工作，做到详实、细致、周全
Ø 认真学习施工规范，明确质量标准，做到心中有数
Ø 组织施工技术、安全交底、培训
2、施工机具准备
常见抹灰工具及抹灰检测器若干，镘刀、手推车、水桶、泥桶、剪刀、滚刷、铁锹、扫帚、手锤等；
常见检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺、另外总包方应配置好垂直运输机械，外墙脚手架等。
4、施工现场准备
1) 基层墙体应符合《混凝土结构主体工程施工质量验收规范》（GB50204-）和砌体工程施工质量验收规范》（GB50203-）及对应基层墙体质量验收规范要求并经过验收，且含有验收文件。
2) 基层表面应将浮灰、油污等清理洁净，大于10mm突出物应剔除铲平。
3) 房屋各大角控制线安装完成。
4) 外墙上预埋铁件、设备穿墙管道，外墙内侧墙面管线、槽盒等提前安装完成，并预留出保温层厚度。
5) 门窗边框和墙体连接应留出保温层厚度，缝隙应分层填塞严密，做好门窗表面工作。
6) 主体结构变形缝处应提前处理好。
7) 作业环境温度不应低于5℃，风力应小于5级，风速不宜大于10m/s。严禁雨天施工。且雨季施工时应做好防雨方法。

5、材料性能指标及配制
5.1材料性能指标：

1) 玻化微珠保温浆料界面砂浆性能指标
项 目
单 位
指 标
压剪粘结强度
原强度
Mpa
≥0.7
耐水性
Mpa
≥0.5
耐冻融
Mpa
≥0.5

2) 玻化微珠保温砂浆性能指标
热桥类型1（柱）：钢筋混凝土墙
项 目
单 位
指 标
导热系数
W/m.k
0.07
修正系数

1
修正后导热系数
W/m.k
0.07
蓄热系数S
W/(m2.k)
1.3
修正后蓄热系数S
W/(m2.k)
1.3
热阻值R
(m2.k) /W
0.257
热惰性指标D=R.S

0.33

热桥类型2（梁）：钢筋混凝土墙
项 目
单 位
指 标
导热系数
W/m.k
0.07
修正系数

1
修正后导热系数
W/m.k
0.07
蓄热系数S
W/(m2.k)
1.3
修正后蓄热系数S
W/(m2.k)
1.3
热阻值R
(m2.k) /W
0.257
热惰性指标D=R.S

0.33

3) 抗裂砂浆性能指标
项 目
单 位
指 标
可操作时间
h
≥1.5
拉伸粘结强度(常温28d)
Mpa
≥0.7
浸水拉伸粘结强度(常温28d，浸水7d)
Mpa
≥0.5
压折比

≤0.3

4) 耐碱玻纤维网格布技术指标
项 目
单 位
指 标
网孔中心距
mm
4×4
单位面积重量
g/m2
≥160
断裂强力（经、纬向）
N/50mm
≥1250
耐碱强力保留率（经、纬向）
%
≥90
断裂伸长率（经、纬向）
%
≤5
涂塑量
g/m2
≥20

5.2材料配制
落实好多种材料。组织要充足，确保工程用量，各附件要配套齐全，而且全部有产品合格证，符合设计要求和相关标准。
1) 界面处理剂配制
将已经配制好干粉料和水按一定百分比配合，搅拌均匀成浆料备用。
2) 保温浆料配制
玻化微珠保温砂浆干粉是已经配制好，现场将干粉和水按一定百分比混合搅拌使用。先将水倒入搅拌容器内，然后倒入玻化微珠保温砂浆干粉，搅拌3-5分钟后，使浆料成均匀膏状，即可使用。浆料必需应随配随用，配制好浆料应在2小时内用完。
3) 抗裂砂浆配置
抗裂砂浆干粉是已经配制好，现场将干粉和水按一定百分比混合搅拌使用。先将水倒入搅拌容器内，再将抗裂砂浆干粉料倒入搅拌容器中，搅拌3~5分钟后，使搅拌成均匀膏状，静放5分钟即可使用。浆料必需应随配随用，配制好浆料应在2小时内用完。
五、施工方法
1、结构做法

2、施工范围
2.1以下部位做外墙内保温
1) 住宅塔楼部分外墙混凝土墙和外墙混凝土梁；
2) 商铺、公建部分外墙混凝土墙和外墙混凝土梁；
3) 凡做内保温部分外墙混凝土梁，内保温施工到梁底以下200mm；
4) 凡做内保温部分，外墙混凝土墙、柱（含结构柱）内侧保温层向和其相邻砌体施工200mm；
5) 凡做内保温部分，外墙和内墙交接部位。若内墙是混凝土墙，外墙内保温向内墙施工200mm宽。若内墙是加气混凝土墙，外墙内保温仅施工外墙部分，且外墙梁不向加气混凝土墙上部梁也返200；
6) 对于门窗洞口或同一面墙体，假如保温层施工后所剩下抹灰宽度（或高度）小于等于300mm，剩下部分也按保温层施工；
7) 卫生间沉箱部分外墙。
2.2以下部分不做外墙内保温
1) 外墙加气混凝土墙体上部所砌筑水泥砖（滚砖）部位不做内保温；所以2.1中第3）条外墙混凝土梁内保温从梁底向下做200mm，盖到水泥砖哪里算哪里；
2) 外墙加气混凝土墙体下部所砌筑水泥砖部位不做内保温；
3) 外墙门窗洞口钢筋混凝土过梁不做内保温；
4) 外墙加气混凝土墙体门窗洞口所套砌水泥砖部位不做内保温；
5) 属于外墙电梯井壁不做内保温；
6) 属于外墙通风或管道井不做内保温。

3、施工工艺
材料准备
配制界面砂浆
配制玻化微珠保温砂浆
配制抗裂砂浆
基层处理
基层涂刷界面砂浆
吊垂直、套方、弹控制线
用保温浆料抹灰饼、冲筋
抹保温浆料（每遍厚度≤20mm）、间隔24h

抹底层抗裂砂浆
压入耐碱玻璃纤维网格布

抹罩面抗裂砂浆

抗裂柔性腻子刮平

4、施工要求
1) 基层墙面处理：用钢丝刷清除基层墙面浮灰、油渍等，再用软刷扫洁净。
2) 涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀地涂刷在墙面上，不得漏刷，拉毛不宜太厚。配好料注意防晒避风，一次配制量应在可操作时间内用完。
3) 吊垂直、套方、弹厚度控制线：在侧墙、顶板处依据保温厚度要求弹出抹灰控制线。
4) 用保温浆料抹灰饼、冲筋：用和保温层相同保温浆料做灰饼，灰饼数量应依据房间宽度和高度决定，贴灰饼时应和抹灰队伍协作。
5) 抹保温浆料：抹第一遍分层厚度为总厚度二分之一（最大厚度不宜大于20mm），第一遍应压实；抹第二遍厚度要达成冲筋灰饼厚度，第二遍注意压实抹平。
保温浆料抹完硬化后，应现场检验厚度，并取样检验保温浆料干密度，保温浆料厚度应符合设计要求，不得有负偏差。
6) 抹抗裂砂浆并：抗裂砂浆应在保温浆料充足干燥固化后才能施工。抹抗裂砂浆通常分两边完成，第一遍厚度约为2~3mm，不得漏抹。
7) 压入耐碱玻璃纤维网格布：
在刚抹好砂浆上用铁抹子压入裁好耐碱玻网布，要求网格布竖向拼贴并全部压入砂浆内。
网格布边缘严禁有干搭接，必需嵌在抗裂砂浆中，粘贴饱满度应达成100%，接茬处搭接宽度为150mm，。搭接处网眼砂浆饱满度两层全部要求达成100%。同时要抹平、找直保持阴阳角处方正及垂直度。
六、成品保护
1) 门窗框，管道，槽盒上残余砂浆，应立即清理洁净；
2) 翻拆防护护架子应预防破坏已抹好墙面；
3) 门窗洞口、边、角、垛宜采取保护性方法；
4) 其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口；
5) 各结构层在凝结前应预防快干、水冲，撞击，振动；
七、质量确保方法
1、以制度确保质量
建立强有力质量确保组织机构，定时开展质量统计分析，掌握工程质量动态。
1) 建立由项目经理直接负责，技术人员现场指导，质检员现场监督，班主自检、互检质量确保体系；
2) 制订项目各级管理人员，施工人员质量管理责任制，签署质量管理协议。把每个工序，每个部位施工质量要求，控制目标分解到每个管理人员和操作人员。
3) 建立全员质量意识，落实谁管生产，谁管质量，谁管施工，谁负责操作标准，实施工程质量负责制度；
4) 制订项目质量管理条例，岗位职责和工资挂钩；
5) 实施作业人员互检，自检，班主复检，项目部抽查标准；
6) 坚持班前教育，班后总结，强化职员意识。
2、从现场确保质量
1) 按图施工，做好技术交底，先做好样板房，再全方面施工；
2) 材料质量和技术性能均应满足相关国家标准，行业标准及图集要求；
3) 施工过程中发觉质量问题，应立即查找原因，立即采取整改、预防方法；
4) 选择优质工具，杜绝不合格人员进行现场操作；
5) 保温层厚度及结构做法应符合设计要求，保温层厚度应均匀；
6) 保温层和基层墙体和各结构之间必需粘结牢靠，无脱层、空鼓，裂缝，面层无粉化、起皮、包恢等现象；
7) 表面整齐、接茬平整、无抹纹、线角应顺直清楚；
8) 许可偏差及尺寸要满足相关要求。

八、安全文明确保方法
1、安全管理总体方针
1) 坚持安全第一，预防为主方针，建立健全安全保障体系，明确安全责任目标，对职员常常进行安全生产教育，定时开展安全生产培训，使职员掌握一定安全生产知识。
2) 安全文明施工目标：不发生重大安全事故，控制小事故发生概率为零。
2、安全管理工作内容：
² 天天巡视安全设备、安全防护设备、安全用具使用
² 专机专员使用保管，操作人员必需持证上岗
² 施工现场全部电器设备安全、防护、操作和维护必需符合《施工现场临时用电技术规范》
² 施工现场明确划分用火作业区、易燃可燃材料堆场、仓库。废品集中站和生活区域
² 主动配合业主和监理组织安全检验活动，服从安全生产要求
3、文明管理工作内容：
² 临建部署整齐、有序
² 噪音及扬尘控制
² 建立文明管理制度，确保文明施工
² 现场施工符合贵阳市“三创一办”精神
九、技术资料及工程验收
1、主控项目
内容
检验方法
1) 保温材料品种、性能及配合比符合设计要求及相关标准要求
①检验产品合格证
②进场验收统计
③现场抽样试验告
④施工统计
2) 进场节能保温材料和构建外观和包装应完整无破损，符合设计要求和产品要求
①观察检验
1) 保温层厚度及保温系统结构和细部做法应符合建筑节能设计要求
①钢针插入
②尺量检验
③观察检验
2) 保温层和基层墙体和各结构之间必需粘结牢靠，无脱层、空鼓及裂缝，面层无粉化、起皮、爆灰等现象
①观察检验
②用小锤轻敲
③检验基层墙体和界 面砂浆拉伸粘结强度汇报
2、通常项目
内容
检验方法
3) 耐碱玻网布应扑压严实，不得有空鼓、褶皱、翘曲、外露等现象，加强部位耐碱玻网布做法应符合设计要求
①观察检验

4) 进场节能保温材料和构建外观和包装应完整无破损，符合设计要求和产品要求
①观察检验
5) 墙体采取保温浆料时，保温浆料层宜连续施工；保温浆料厚度应均匀、接茬应平顺密实
①观察检验
②尺量检验
6) 墙体上轻易碰撞阳角、门窗洞口及不一样材料机体交接等特殊部位，其保温层应采取预防开裂和破损加强方法
① 观察检验
② 检验隐蔽验收统计
7) 保温层表面应平整、洁净，接茬、光滑、线角顺直、清楚，毛面纹路均匀一致
①观察检验
8) 边角表面应光滑、平顺、门窗框和墙体间缝隙填塞密实，表面平整
①观察检验
9) 孔洞、槽、盒位置和尺寸正确，表面整齐、洁净，管道后面平整
①用钢尺检验和观察检验

许可偏差及检验方法应
项 次
项 目
许可偏差
检验方法
保温层
抗裂层
1
立面垂直
4
5
用2m托线板检验
2
表面平整
4
3
用2m靠尺及塞尺检验
3
阴阳角垂直
4
3
用2m托线板检验
4
阴阳角方正
4
3
用20㎝方尺和塞尺检验
5
保温层厚度
不许可有负偏差
用探针、钢尺检验
