UPS综合项目施工专项方案.doc

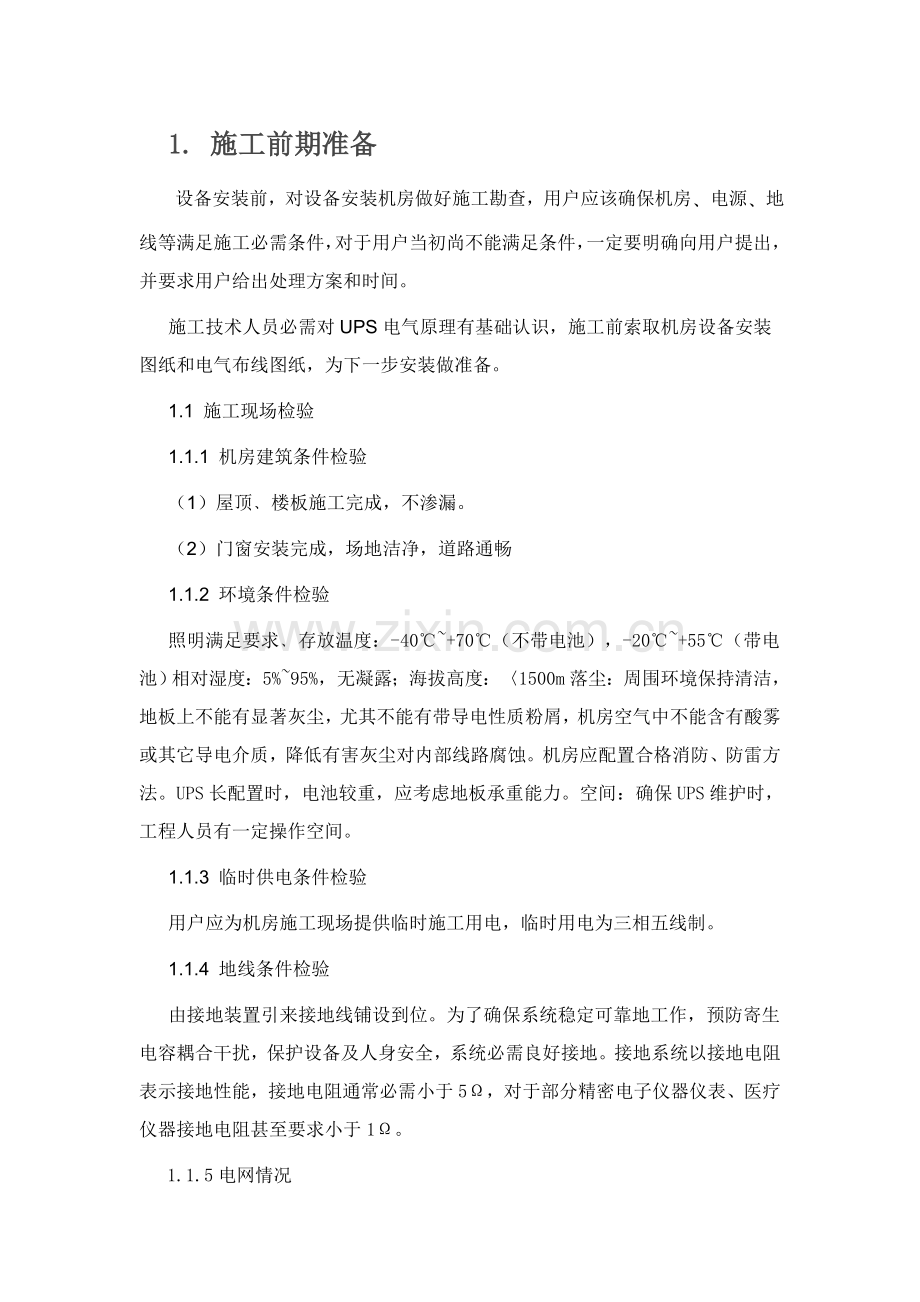

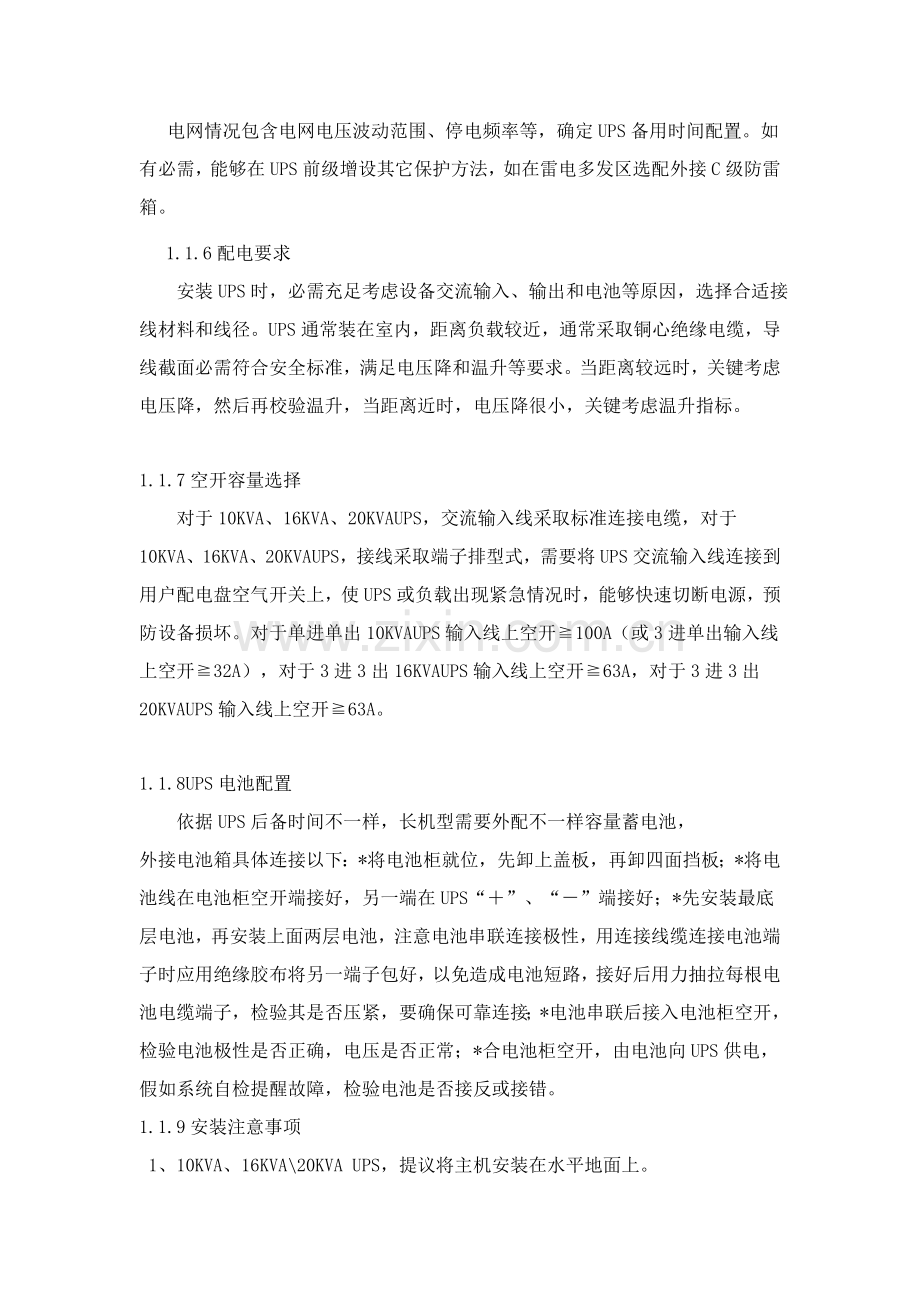

1. 施工前期准备 设备安装前，对设备安装机房做好施工勘查，用户应该确保机房电源地线等满足施工必需条件，对于用户当初尚不能满足条件，一定要明确向用户提出，并要求用户给出处理方案和时间。施工技术人员必需对UPS电气原理有基础认识，施工前索取机房设备安装图纸和电气布线图纸，为下一步安装做准备。1.1 施工现场检验1.1.1 机房建筑条件检验（1）屋顶楼板施工完成，不渗漏。（2）门窗安装完成，场地洁净，道路通畅1.1.2 环境条件检验照明满足要求存放温度：-40+70（不带电池），-20+55（带电池）相对湿度：5%95%，无凝露；海拔高度：1500m落尘：周围环境保持清洁，地板上不能有显著灰尘，尤其不能有带导电性质粉屑，机房空气中不能含有酸雾或其它导电介质，降低有害灰尘对内部线路腐蚀。机房应配置合格消防、防雷方法。UPS长配置时，电池较重，应考虑地板承重能力。空间：确保UPS维护时，工程人员有一定操作空间。1.1.3 临时供电条件检验用户应为机房施工现场提供临时施工用电，临时用电为三相五线制。1.1.4 地线条件检验由接地装置引来接地线铺设到位。为了确保系统稳定可靠地工作，预防寄生电容耦合干扰，保护设备及人身安全，系统必需良好接地。接地系统以接地电阻表示接地性能，接地电阻通常必需小于5，对于部分精密电子仪器仪表、医疗仪器接地电阻甚至要求小于1。1.1.5电网情况电网情况包含电网电压波动范围、停电频率等，确定UPS备用时间配置。如有必需，能够在UPS前级增设其它保护方法，如在雷电多发区选配外接C级防雷箱。 1.1.6配电要求 安装UPS时，必需充足考虑设备交流输入、输出和电池等原因，选择合适接线材料和线径。UPS通常装在室内，距离负载较近，通常采取铜心绝缘电缆，导线截面必需符合安全标准，满足电压降和温升等要求。当距离较远时，关键考虑电压降，然后再校验温升，当距离近时，电压降很小，关键考虑温升指标。1.1.7空开容量选择 对于10KVA、16KVA、20KVAUPS，交流输入线采取标准连接电缆，对于10KVA、16KVA、20KVAUPS，接线采取端子排型式，需要将UPS交流输入线连接到用户配电盘空气开关上，使UPS或负载出现紧急情况时，能够快速切断电源，预防设备损坏。对于单进单出10KVAUPS输入线上空开100A（或3进单出输入线上空开32A），对于3进3出16KVAUPS输入线上空开63A，对于3进3出20KVAUPS输入线上空开63A。1.1.8UPS电池配置 依据UPS后备时间不一样，长机型需要外配不一样容量蓄电池，外接电池箱具体连接以下：*将电池柜就位，先卸上盖板，再卸四面挡板；*将电池线在电池柜空开端接好，另一端在UPS“”、“”端接好；*先安装最底层电池，再安装上面两层电池，注意电池串联连接极性，用连接线缆连接电池端子时应用绝缘胶布将另一端子包好，以免造成电池短路，接好后用力抽拉每根电池电缆端子，检验其是否压紧，要确保可靠连接；*电池串联后接入电池柜空开，检验电池极性是否正确，电压是否正常；*合电池柜空开，由电池向UPS供电，假如系统自检提醒故障，检验电池是否接反或接错。1.1.9安装注意事项 1、10KVA、16KVA20KVA UPS，提议将主机安装在水平地面上。 2、UPS后面板及侧板应和墙壁或相邻设备间保持50cm以上距离，勿用物品遮盖前面板进风口，以免阻碍UPS风机排气孔排气性能，UPS底部也有进风口，一样应确保其通畅。 3、保持UPS安装环境通风良好，避免安装在过热或湿度过高环境中，远离水、可燃性气体、腐蚀剂和发烧源，避免阳光直射，尽可能保持进/出风口无灰尘。4、避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质环境中使用。5、UPS含有电池接反保护功效，电池接反时UPS会显示电池故障报警。安装时应先断开电池箱开关，再断开交流输入开关。电池接反保护电路在电池接入后起作用，检测到电池接反后关断充电器输出和电池连接，此时即使充电器工作也不会造成事故，并报电池故障。1.2 施工资料准备特殊工种需持有国家颁发特殊工种操作证上岗，施工过程中如需使用电焊，会提前向用户和业主申请动火操作。施工人员需仔细阅读设备“用户手册”。施工图纸及技术资料齐全。1.3 材料和工具准备施工所需物料和施工仪表工具全部齐备，使用前必需进行检验。材料：线缆，小线槽，线管等安装时所需材料。手动工具：专用扳手、手锤、锉刀、钳子、螺丝刀、压线钳、剪线钳等等电动工具：电锤、手电钻、切割机、电烙铁等测量工具：电流钳星表、电压变、测温枪等其它工具：胶皮手套、防护眼镜、胶皮裙、靴子等、标签、扎带等等 2. 安全规范 2.1 为了施工安全划定自己工作面，未经许可不得跨工作面作业，不得操作用户原有设备。2.2 施工前，首先将施工工具作绝缘处理，如：扳手把柄、螺丝刀杆等裸露金属工作部位，全部应用绝缘胶带缠裹两层，同时摘除手指和手腕金属物件。2.3 当设备进行交流接电时，设备隔离开关断路器，均应调到OFF断开状态，并在停电设备隔离开关手柄上悬挂“停电作业，请勿合闸”警示牌。2.4 为确保安全，停电后，操作前必需用万用表和试电笔确定无电压存在。 3. UPS设备安装 依据用户需求确定UPS安装形式,包含：单机系统、并机系统、双母线系统。3.1设备清点和检验3.1.1 设备开箱检验，检验结论应有统计，多方签字，保留原件。3.1.2 注意检验制造厂商相关技术文件是否齐全，妥善保管。3.1.3 假如发觉设备外包装有严重变形损坏开裂水浸等现象时，要注意保护现场，留取证据。(注意：大中型UPS在运输过程中必需保持竖立)3.2 机柜基础槽钢或底座依据图纸及设备安装说明检验引入引出管线机柜基础槽钢或底座接地是否符合要求，关键检验基础槽钢或底座和机柜固定螺栓孔位置是否正确基础槽钢水平度及不平度是否符合要求。基础型钢没有接地，不能确保运行中人身和设备安全，所以基础型钢应有可靠接地。3.3 主回路线缆及控制电缆铺设UPS进出线全部支持下进出线方法，部分UPS兼容多个进出线方法，能够经过地槽铺设电缆，或采取桥架电缆铺设方法，部分类型UPS采取上进线方法时需配置上进线柜，比如Hipulse系列UPS。另外，400KVA以上Hipulse系列UPS支持侧面进线方法。线缆及控制电缆铺设应符合国家相关现行技术标准。线缆铺设完成后应进行绝缘测试，线间及对地绝缘阻值应大于0.5M。3.4 机柜就位及固定UPS设备机柜就位后，调整设备机柜地脚螺栓高度，使机柜完全竖直不倾斜。为预防地震时UPS发生前、后、左、右移动而影响供电，在UPS设备定位后，要用螺丝将并排摆放机柜相互栓住，还要将UPS机柜和地面加固。有UPS机柜能够直接用膨胀螺栓和地面加固。有UPS地脚是滚轮，无法直接和地面加固，对于这么UPS机柜在定位后能够用角钢在紧靠着UPS地脚前、后处，用10平方毫米以上膨胀螺栓和地面进行加固。这么安装后设备比较安全、可靠。3.5 机柜设备安装接线3.5.1 一次回路接线a一次回路电缆穿越金属框架或构件时，三相电缆均应在一起穿越，预防因交流强电流能量场产生涡流，致使电缆局部发烧。b.一次回路电缆进入设备内应剥离外绝缘层和凯装钢带，以保持美观，同事对剥离出进行绝缘处理。工作零线（N）应引至设备中性母线上连接；保护线（PE）为黄绿双色线，应引至设备接地装置或接地母线上。3.5.2 二次回路接线a. 全部接线应有明确标识，连接必需紧固。b. 线束走向应横平竖直，不得有过多交叉，尼龙扎带不宜抽啦过紧。c. 全部分支线束在分支前后全部要用扎带捆扎。d. 连接到端子每一根线缆均应有一定防震弯曲，弯曲长度要一致，避免长短不一而造成拉紧现象。 4 电池组就位及接线注意事项a. 旋拧固定端子必需用力矩扳手，遵照厂家要求。b. 蓄电池出长时全部是100%电量，安装和搬运中应使用绝缘护套工具，摘除戒指和手表。c. 电池垂直测最少有10mm间隔，以保持周围空气自由流动。d. 蓄电池连接线尽可能长度一致，避免无须要压降。e. 通常优异行电池间电缆连接，然后是层之间，最终进行电池开关电缆连接。f. 电池组安装距离墙壁及其它设备，安全距离0.5米以上。g. 在不含有浮充条件下，切勿将电池组和充电电源连接，以免电池组对充电电源小电流放电将容量放光。 5 系统通电前测试检验1. 对照施工图纸、设备安装说明检验各系统回路接线。尤其是相线次序和色标是否符合要求。2. 被污染设备表面是否已经擦拭洁净，设备内余线、料头等杂物是否清理洁净。3. 任何一点和主接地端子之间直流电阻值应小于或等于10m。在前期一切全部根据施工规范进行施工后，在最终检验确定无误后通电测试。6、UPS调试 对于已经安装好UPS设备，首先应在空载情况下，根据以下程序进行调试：1、断开负载，用万用表测量市电是否正常、零火线是否接反，对长机型还要检验外接电池电压是否正常，正负极性是否连接正确。一切正常后，首先合上外接电池空开，再合上输入市电空开，观察面板指示。正常情况下应为旁路工作模式，用万用表测量UPS输出电压应为市电电压 2、按开机键约1秒钟，观察面板显示应为市电逆变工作模式，用万用表测量输出电压应为220V稳压稳频交流电3、断开市电输入开关，此时风鸣器应有嘀嘀声，观察面板显示应为电池逆变状态，用万用表测量输出电压应为220V稳压稳频交流电，此时说明市电掉电后，由电池逆变供电。4、合上市电开关约五分钟，观察面板显示应为市电逆变供电模式。说明在电池逆变供电情况下，市电恢复正常后负载供电转为市电逆变供电。5、按关机键，观察面板显示市电旁路供电模式，测量输出电压应为市电电压。6、断开输入市电，此时UPS没有输出，面板无显示；按开机键，电池逆变供电。表明系统能够实现电池冷开启开机。经过上述空载调试，能够验证UPS冷开启功效及工作模式间切换，接下来必需进行带载调试。闭合外接电池输入空开，接入市电UPS旁路工作，逐步切入负载，按开机键使UPS工作于市电逆变状态，向负载供电。这里必需强调一点，UPS开机和关机必需符合以下步骤：（一）开机（1）检验交流输入零火线、外接电池电压大小、方向是否正确；（2）先合电池输入开关，再合市电输入开关，使UPS工作于旁路供电状态；（3）在旁路供电情况下逐步切入负载； （4）按开机键开启逆变器，UPS处于逆变供电状态，UPS开启完成后，向负载供电。（二）关机（1）断开负载，按关机键使UPS处于旁路工作模式；（2）在旁路工作情况下，切断输入市电关机；（3）断开外接电池箱输入开关。
