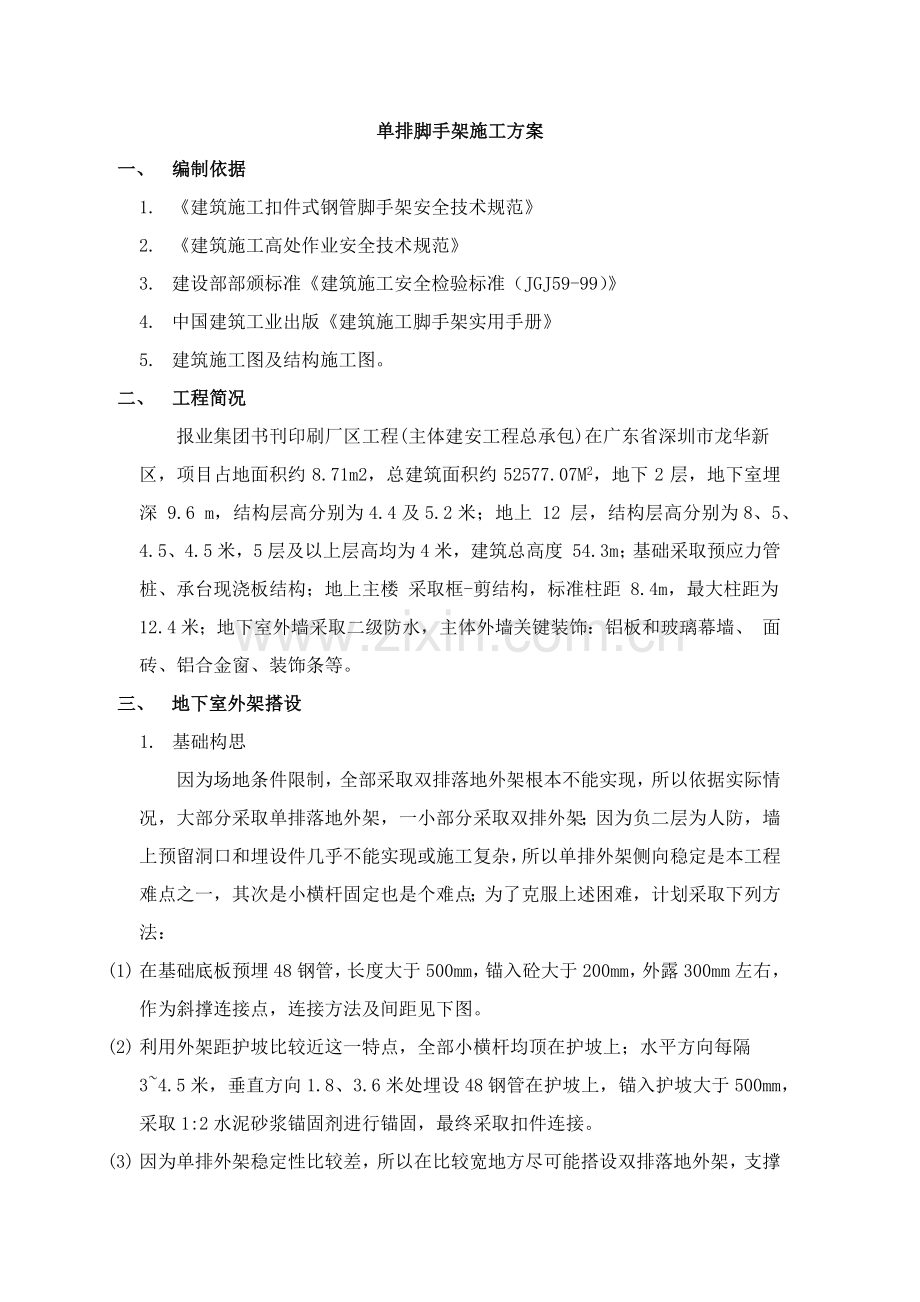

单排脚手架施工方案
一、 编制依据
1. 《建筑施工扣件式钢管脚手架安全技术规范》
2. 《建筑施工高处作业安全技术规范》
3. 建设部部颁标准《建筑施工安全检验标准（JGJ59-99）》
4. 中国建筑工业出版《建筑施工脚手架实用手册》
5. 建筑施工图及结构施工图。
二、 工程简况
报业集团书刊印刷厂区工程(主体建安工程总承包)在广东省深圳市龙华新区，项目占地面积约 8.71m2，总建筑面积约 52577.07M2，地下 2 层，地下室埋深 9.6 m，结构层高分别为4.4及5.2米；地上 12 层，结构层高分别为8、5、4.5、4.5米，5层及以上层高均为4米，建筑总高度 54.3m；基础采取预应力管桩、承台现浇板结构；地上主楼 采取框-剪结构，标准柱距 8.4m，最大柱距为12.4米；地下室外墙采取二级防水，主体外墙关键装饰：铝板和玻璃幕墙、 面砖、铝合金窗、装饰条等。
三、 地下室外架搭设
1. 基础构思
因为场地条件限制，全部采取双排落地外架根本不能实现，所以依据实际情况，大部分采取单排落地外架，一小部分采取双排外架；因为负二层为人防，墙上预留洞口和埋设件几乎不能实现或施工复杂，所以单排外架侧向稳定是本工程难点之一，其次是小横杆固定也是个难点；为了克服上述困难，计划采取下列方法：
(1) 在基础底板预埋48钢管，长度大于500mm，锚入砼大于200mm，外露300mm左右，作为斜撑连接点，连接方法及间距见下图。
(2) 利用外架距护坡比较近这一特点，全部小横杆均顶在护坡上；水平方向每隔3~4.5米，垂直方向1.8、3.6米处埋设48钢管在护坡上，锚入护坡大于500mm，采取1:2水泥砂浆锚固剂进行锚固，最终采取扣件连接。
(3) 因为单排外架稳定性比较差，所以在比较宽地方尽可能搭设双排落地外架，支撑和单排相同。
(4) 因为护坡有腰梁，可能部分脚手架不能竖向贯通，此时应该把立管内移，小横杆放在腰梁上并可靠固定 ，具体情况依据现场实际操作。
(5) 单排脚手架只是两层地下室搭设，尽可能能够搭设到一层地面上，假如不连续或不能贯通，应将拆除，到负一层时再重新搭设。
(6) 本脚手架只是人员施工操作使用（小型使用工具），所以荷载很小，单排架完全能够满足规范和使用要求。

地下室单排落地外脚手架搭设示意图
四、 施工准备
1. 材料准备：
(1) 钢管杆件：钢管杆件采取Φ48×3.0mm，焊接钢管其材质应符合《碳素结构钢》（GB700-88）对应要求。用于立杆、大横杆、剪刀撑和斜杆钢管长度分别为4m、6m，用于小横杆钢管长度为1.2m、2m。
(2) 扣件：扣件应采取GB978-67《可锻铸铁分类及技术条件》要求，机械性能不低于KT33-8可锻铸铁制造。扣件附件采取材料应符合GB700-88《碳素结构钢》中Q235钢要求；螺纹均应符合GB196-81《一般螺纹》要求，垫圈应符合GB96-76《垫圈》要求。
(3) 脚手板：脚手板采取压制钢筋板网或焊接钢筋板网。
(4) 防护立网采取绿色密目安全网，水平网采取大眼网，防护网必需有产品合格证，安全网选择必需符合GB5725-85《安全网》要求。
2. 人员配置
各专业施工人员及上岗证、防护用具应配置齐全。
3. 技术准备
脚手架施工前，要进行技术及安全交底，并提出有针对性安全注意事项。
五、 脚手架设计
1. 立杆：采取单排架单立管，排距1.5m，立杆距结构边线为0.8m，相邻立杆接头位置应错开部署在不一样步距内，和相邻大横杆距离不应小于0.5m，立杆和大横杆必需用直角扣件扣紧。
2. 横杆：步距h=1.8 m，大横杆在立杆内侧，小横杆在大横杆上面。
3. 剪刀撑：依据不一样情况，剪刀撑和地面夹角为45。—60。之间。在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑除两端用旋转扣件和脚手架立杆扣紧外，在其中间应增加2-4个扣节点，剪刀撑交叉点应部署在同一标高。
4. 连墙杆：见上图
5. 护栏：在铺脚手板操作层上设一道挡脚板，挡脚板高度为0.2m。
六、 单排钢管外脚手架基础做法
落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够承载力，避免脚手架发生整体沉降或局部沉降。
1. 确保基础回填土施工质量，按设计要求素土分层回填扎实，分层厚度为250mm，扎实情况应按规范要求做好试验。
2. 待回填土回填至设计标高后，做100mm厚C15混凝土基础。在混凝土基础外侧做排水沟排除雨水。
七、 脚手架板铺设
1. 首层隔离层和施工操作层沿纵向满铺脚手板，作到严密、牢靠、铺平、铺稳，不得超出50mm间隙。架子上不准留单块脚手板。
(1) 对接铺设脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端距离应小于150mm，大于100mm，小横杆应放正、绑牢。
(2) 搭接铺设脚手板，要求两块脚手板端头搭接长度应大于200mm，接头处必需在小横杆上，脚手板和小横杆之间不平处许可用木块垫实并绑牢，不许垫砖块等易碎物体。
(3) 探头长度＞150mm探头板。
2. 脚手板应在下列部位给固定：
(1) 脚手板两端和拐角处；
(2) 沿板长方向间隔15～20mm；
(3) 坡道和平台两端；
(4) 其它可能发生滑动和翘起部位。
八、 立、横杆技术要求
1. 立杆纵距
脚手架高度H
脚手架纵向间距L
＜30m
1.8～2.0m
30～40m
1.4～1.8m
40～50m
1.2～1.6m
2. 立杆误差控制
在脚手架高度段H内，立杆全部垂直偏差绝对值要求以下：
当H≤20m时，偏差小于H/200。
当Hmax=40m时，偏差小于H/400mm。许可偏差100mm。
3. 作业面横向尺寸
横向水平杆（小横杆）伸出纵向水平杆（大横杆）外长度不宜小于100mm，以预防小横杆从大横杆上滑脱。
4. 各式脚手架尺寸类型
尺寸类型
结构脚手架
装修脚手架
小横杆里端距墙面距离a
100mm～150mm
150mm～200mm
双排脚手架外立杆间距离b
1.00mm～1.50mm
0.80mm～1.20mm
九、 外脚手架防护
1. 地面2m以上铺设脚手板作业层全部要在脚手架外立杆内侧绑两道牢靠护身栏杆和挡脚板。
2. 两道护身栏杆离脚手架高度分别为1.2m和0.6m，紧贴外立杆内侧安设两道水平钢管。
3. 挡脚板宽度200mm。
4. 楼层施工如架体超出施工操作层1.8m高，中间须加防护栏杆。
5. 密目式安全网应紧随架体搭设高度满挂，使用密目式安全网须是建设部认证产品。因脚手架纵向间距1.5M，为确保密目式安全网稳定性，在满挂安全网时，纵横双向间距750MM，用塑料打包带固定，使安全网因定点密集，并增加安全感。
6. 当风力大于六级时，工人不得在架子上进行施工操作。
十、 体系设置
1. 体系设置
(1) 脚手架必需设置支撑体系。支撑体系包含纵向支撑（剪刀撑）、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架基础构件很好连结。
(2) 扫地杆设置
扫地杆是立杆下端绑扎纵向和横向水平杆，通常离下脚面不超出120mm。扫地杆是必需用扣件扣牢，它功效是约束立杆底脚所发生位移和用来避免或降低脚手架不均匀沉降，在扫地杆下部垫塞木板。
2. 纵向支撑
(1) 每道剪刀撑跨越立柱根数在５～７根之间。每道剪刀撑宽度不应小于4跨，且大于6米，斜杆和地面倾角在45度∽60度之间。
(2) 剪刀架高度在25～50m，沿脚手架外侧立面整个长度和高度范围内自下而上连续设置剪刀撑，示意见下图。

3. 水平支撑
(1) 没有铺板水平板空腹桁架在二榀横向承力结构之间必需设置小横杆，其间距对结构脚手架不宜大于1m，对装修脚手架不宜大于1.2m，这些小横杆和大横杆均应紧密相扣。
(2) 对承载力较大结构脚手架，为了使其有更大水平横向刚度，需在设置联墙拉结杆件脚手架水平面同内连续添设水平斜杆，呈之字型部署，形成一个刚度较大水平桁架。
十一、 杆件搭设结构要求
1. 立杆：
在竖立杆时，要注意杆件长短搭配使用。立杆接头除顶搭接长度不应小于1m，立杆接头和相近大横杆距离不宜大于步高三分之一。相邻接头高度应大于500mm。
2. 横杆：
大横杆长度不宜小于三跨，且大于6m。
(1) 立杆和大横杆必需用直角扣件扣紧，不得遗漏。
(2) 同一排大横杆水平偏差小于该片脚手架总长度1/300，伸出长度为500mm，偏差不应大于５０ｍｍ。
(3) 用对接扣件连接。采取搭接连接时，搭接长度不应小于1M，并用三个旋转扣件扣牢。大横杆接头和相邻立杆距离小于纵跨五分之一。
(4) 内外两根大横杆接头和上下相邻两根大横杆接头均应相互错开，不得出现在同一跨间内。相邻接水平距离应大于500mm。
3. 小横杆
(1) 小横杆紧贴立杆部署。
(2) 小横杆搭于大横杆上，用直角扣件扣紧，对贴近立杆小横杆亦可紧固于立杆上。
4. 斜杆：
(1) 纵向支撑斜杆和地面夹角在45°∽60°。斜杆用扣件和脚手架扣紧连接头两端距脚手架节点（即立杆和横杆交点）小于200mm。除两端扣紧外，中间尚需增加2-4个节点。
最下面一个连接点距地面不宜大于500mm，以确保脚手架稳定。
(2) 斜杆接长宜采取对接连接，当采取搭接时，搭接长度大于400mm，并用两只旋转扣件扣牢。
十二、 荷载
1. 重脚手架负荷量每平方米不宜超出270kg。
2. 不应在脚手架上附装机械设备、摇臂把杆、悬挑平台、拉缆风绳及搭（挂）卸料槽（斗）等。
十三、 特殊部位处理
1. 洞口
(1) 脚手架碰到施工时需通行门洞口时，为了施工方便和不影响通行和运输，应将洞口立杆抽走。这么洞口上立杆不能落到基底上，这时应采取结构方法图
(2) 从洞口上大横杆开始扣接，洞口
(3) 上内外大杆可用两根钢管加强。脚手架内外两侧在洞口边要设人字形斜撑，斜撑和地面成60度夹角。斜撑应和洞口上立杆和大横杆扣接牢靠，使立杆上所传来荷载经过斜撑传到地基。洞口两侧立杆，可用双钢管加强。
2. 挑檐和其它凸出部位处理 挑檐和其它凸出部位，采取斜杆将脚手架挑出，形成挑脚手架。
(1) 斜杆应在每根立杆上挑出，和水平夹角不得小于60度角。
(2) 杆两端均应交于立杆和大横杆、小横杆节点。
(3) 挑脚手架最外排立杆和脚手架两排立杆，最少应连接设置三道平等大横杆。挑脚手架挑出部分高度不超出两步架，挑出部分宽度和斜杆间距，均不得大于1.5m。小横杆间距不得大于1m，两端必需扣牢。
3. 封顶
(1) 脚手架封顶时，为了确保施工时安全，外排立杆高度必需超出房屋檐口高度。并要设置两道护身栏和一道挡脚板，挂安全立网。
(2) 房屋外立杆高度要超出建筑标高1米，对坡屋顶必需超出檐口1.5m，内排立杆低于檐口底150∽200mm。最上一排连墙杆上部自由高度小于4m。
4. 安全通道及水平安全挡板设置以下图：
(1) 结构施工自二层起，凡人员进出通道口，均应搭设安全防护棚。
(2) 为确保安全方法，必需设置水平安全挡板。以下图
