周界防盗入侵报警系统
报警主机安装
设备接线、调试验收
管路敷设
支架及摄像头安装
线缆敷设
（1）施工工艺

（2）管路敷设
1）暗配管用硬质PVC管管材明配选择金属管。
2）暗配管管路宜沿最短路由敷设，尽可能降低弯曲。在相邻拉线
盒之间，严禁S弯或U形弯。埋入墙体或混凝土构件内暗配管，其
保护层不应小于15mm。
3）全部管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、 砂石进入暗配管内。
4）暗配管不宜穿越电气设备基础，必需穿越时，应加穿金属保护
管并就近可靠接地。
5）如为PVC管，应绑扎稳固。
6）PVC管明配安装时，每6m长直线段做一个赔偿接头。
7）当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。
8）确保管道平滑无毛刺。
（3）线缆敷设

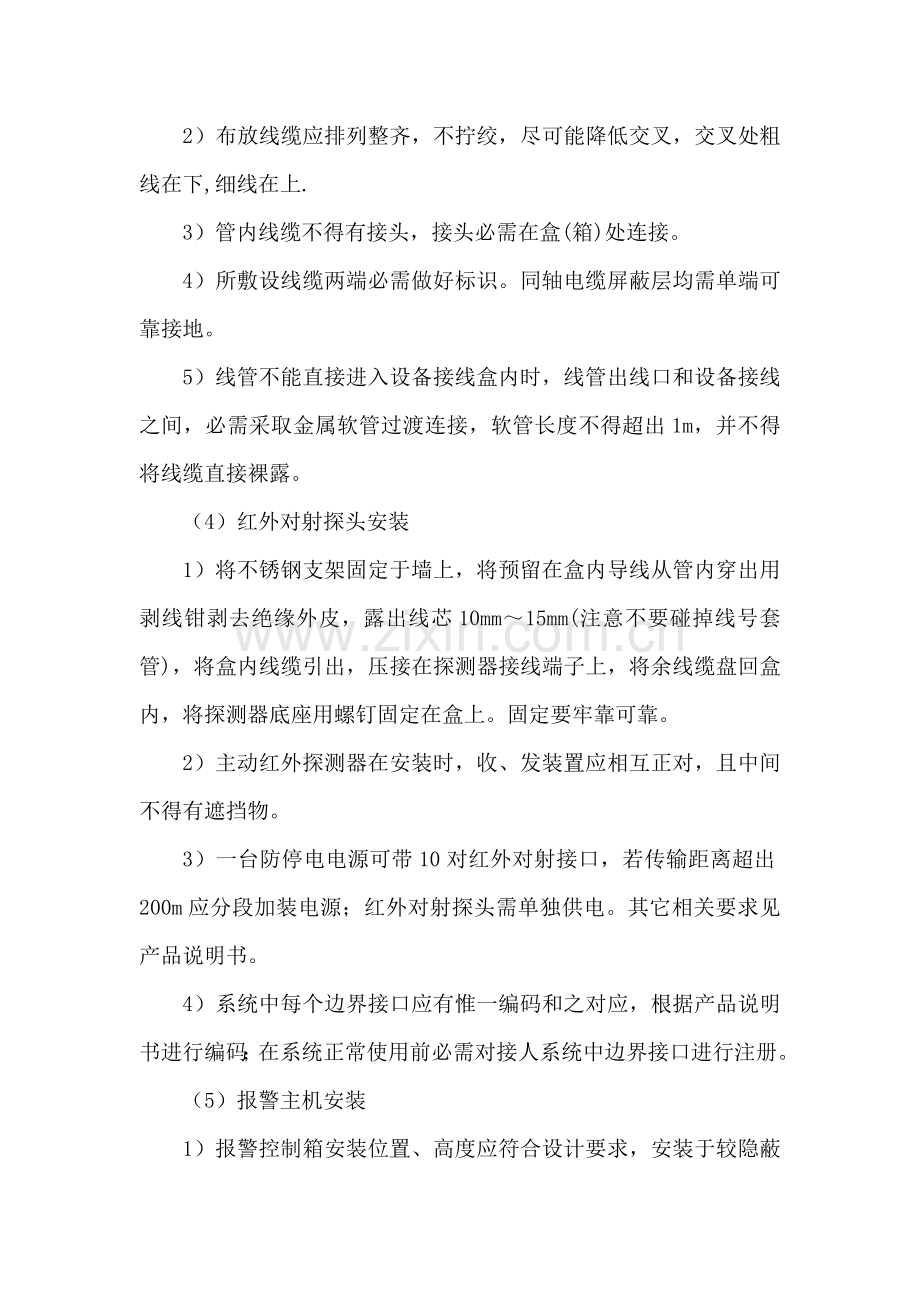

1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必需大于0.5MΩ，测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽可能降低交叉，交叉处粗线在下,细线在上.
3）管内线缆不得有接头，接头必需在盒(箱)处连接。
4）所敷设线缆两端必需做好标识。同轴电缆屏蔽层均需单端可靠接地。
5）线管不能直接进入设备接线盒内时，线管出线口和设备接线之间，必需采取金属软管过渡连接，软管长度不得超出1m，并不得将线缆直接裸露。
（4）红外对射探头安装
1）将不锈钢支架固定于墙上，将预留在盒内导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内线缆引出，压接在探测器接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢靠可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3）一台防停电电源可带10对红外对射接口，若传输距离超出200m应分段加装电源；红外对射探头需单独供电。其它相关要求见产品说明书。
4）系统中每个边界接口应有惟一编码和之对应，根据产品说明书进行编码；在系统正常使用前必需对接人系统中边界接口进行注册。
（5）报警主机安装
1）报警控制箱安装位置、高度应符合设计要求，安装于较隐蔽或安全地方，底边距地宜为1．4m。
2）暗装报警控制箱时，箱体框架应紧贴建筑物表面。严禁采取电焊或气焊将箱体和预埋管焊在一起。管入箱应用锁母固定。
3）明装报警控制箱时，应找准标高，进行钻孔，埋人金属膨胀螺栓进行固定。箱体背板和墙面平齐。
4）报警控制箱交流电源应单独敷设，严禁和信号线或低压直流电源线穿在同一管内。
（6）设备接线、调试
1）接线前，将已敷设线缆再次进行对地和线间绝缘摇测，合格后根据设备接线图进行设备端接。
2）报警主机及控制器采取专用接头和线缆进行连接，且压接牢靠。设备及电缆屏蔽层应压接好保护地线，接地电阻值不应大于1Ω
3）根据施工图纸及产品说明书，连接系统打印机、UPS电源等外质量验收关键点围设备。
4）在计算机管理主机上安装入侵报警系统管理软件，并进行初始化设置。
5）分别对各报警控制器进行地址编码，存放于计算机管理主机内，并进行统计。
6）对探测器进行盲区检测、防动物功效检测、防拆卸功效检测、信号线开路或短路报警功效检测、电源线被剪报警功效检测、现场设备接入率及完好率测试等。
7）检测系统撤防、布防功效，关机报警功效，报警系统管理软件(含电子地图)功效检测。
8）应配合安全防范系统联调，检测报警信息传输及报警联动控制功效一
（7）质量验收关键点
1）周界防盗报警系统应进行功效和软件检测，检测内容以下：
①探测器盲区检测，防动物功效检测。
②探测器防破坏功效检测应包含报警器防拆卸功效；信号线
③开路、短路报警功效；电源线被剪报警功效。
④探测器灵敏度检测。
⑤系统控制功效检测应包含系统撤防、布防功效；关机报警功系统后备电源自动切换功效等。
⑥系统通信功效检测应包含报警信息传输、报警响应功效检测。
⑦现场设备接入率及完好率测试。
⑧系统联动功效检测应包含报警信号对现场相关照明系统触发、对监控摄像机自动开启、视频安防监控和视画面自动调人，相关出入口自动启闭，录像设备自动开启等。
⑨报警系统管理软件(含电子地图)功效检测。
⑩报警信号联网上传功效检测。
2）系统功效和软件全部检测，功效符合设计要求为合格，合格率为100％时为系统功效检测合格。
3）报警系统报警事件存放统计保留时间应满足管理要求。
4）对射式红外探测器要求使防水型，安装时必需严格按设计图要求加以区分。必需达成红外对射探测器周围无破损和污染，并采取防尘和防潮方法。要确保接收器在有效范围内接收到发射器发射过来线束，并要求同组红外对射探测器保持在同一水平线上安装，还要确保每一对红外对射探测器反射接收范围内不许可有障碍物，以免造成误报警。
5）同组红外对射探测器在同一水平线上每lOmm许可偏差1mm；全长许可偏差5mm；同一垂直面上每lOmm许可偏差1mm，全长许可偏差 5mm。
（8）成品保护
1）安装探测器时应注意保持墙面整齐。安装后应采取防尘和防潮方法。
2）安装应牢靠，如有不合格现象，应立即修理好。导线编号混乱，颜色不统一：应依据产品说明书要求，按编号进行查线，并将标注清楚异型端子编号管装牢，相同回路导线应颜色一致。
3）导线压接松动，反圈，绝缘电阻值低：应重新将压接不牢导线压接牢靠，反圈应按顺时针方向调整过来，绝缘电阻值低于标准值应找出原因，不然不准投入使用。
4）显示器上应设避雷装置。
5）压接导线时，应认真摇测各回路绝缘电阻，如造成调试困难时，应拆开压接导线重新进行复核，直到正确无误为止。
6）柜(盘)、箱平直度超出许可偏差：应立即纠正。
7）柜(盘)、箱接地导线截面不符合要求、压接不牢：应按要求选择接地导线，压接时应配好防松垫圈且压接牢靠，并做显著接地标识，方便于检验。
8）运行中出现误报：应检验接地电阻值是否符合要求、是否有虚接现象，直到调试正常为止。
9）探测器被油漆砂浆等污染：应将其清理洁净。

安装要求

负担有线电视机房内机架及全部电视设备安装及线缆接驳，
要求线缆走向
清楚，走线整齐，设备排列合理美观。

充足利用提供管道和电缆支架敷设
CATV
干线电缆并有效地接续。全部接
口均在地面上，不得留在地下管道处，系统设置放大器箱及分支分配器箱。

充足利用甲方提供各垂直，
水平电缆走线槽桥架，
引下线铁管，
进行电缆
穿敷。

负责对大楼内有线电视分接箱内全部设备安装和线缆接续和终端盒
安装和接续。

2
、

安装施工工艺

1)
按相关标准施工工艺要求施行。

机房设备连线排列整齐有序，以利调试、维修、除尘保养等。信号线和电源
采取正交排列，避免干扰。各线缆严格根据要求曲率半径换向过渡。
同类型线缆用扎带捆扎固定。

严格规范连接器接头工艺，接头制作后立即测试并统计，并采取监督审查制，经审查经过后方可密封。
2)分配器和分支器安装
①.明装：
a
安装方法是根据部件安装孔位，用
φ
6mm
合金钻头打孔后，塞进塑料
膨胀管，
再用木螺丝对准安装孔加以紧固。
塑料型分支器、
分配器或安装孔在盒
盖内金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分
支器，则对准安装孔钻眼。

b
对于非防水性分配器和分支器，明装位置通常是在分配共用箱内或走
廊、阳台下面，必需注意预防雨淋受潮，连接电缆水平部分留出长
250
～
300mm
左右余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。

②
.
暗装：

暗装有木箱和铁箱两种，
并装有单扇或双扇箱门，
颜色和墙面相同。
在木箱
上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。采取铁箱结构，
可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。

3)
用户终端安装

①
.
检验修理盒子口：

检验盒子口有不平整处，
应立即检修平整。
暗盒外口应和墙面平齐；
盒子
标高应符合设计规范要求；明装盒应固定牢靠。相邻两个用户盒安装见图
3-74
所表示。

②
.
结线压接

先将盒内电缆接头剪成
100
～
150mm
长度，
然后把
25mm
电缆外绝缘层剥
去，
再把外导线铜网套如卷袖口一样翻卷
10mm
，
留出
3mm
绝缘台和
12mm
芯线，
将线芯压在端子上，用
Ω
卡压牢铜网套处见图
3-75
所表示。

③
.
固定盒盖

通常见户盒插孔阻抗为
75
Ω
（也有
300
Ω
）
，彩色电视机其天线输入插孔
阻抗为
75
Ω
，把固定好导线面板（即盒盖）固定在暗装盒两个固定点处，
同时调整好面板再固定牢靠。

3
、

调试和试运行

在系统全部设备安装完成基础上
,
负责整个有线电视系统调试及试运行工
作。

3.1.
前端设备调试

1)
各频道天线信号接入混合器

接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在
2dB
左右。

2)
接入无源混合器输入端（在强信号频道混合器输入端加接衰减器）
，调
整混合器输出端，各频道电平差控制在±
2dB
内。

3)
调整交、互调干扰：

a
混合器输出端和线路放大器输入端相接，以提升电视信号输出电平。

b
放大器输出端接一电视接收机观察：

（
a
）放大器产生交、互调干扰，可合适降低放大器输入端电平，消除干扰。

（
b
）放大器输出端各频道电平应大于
105dB
；假如过小，此放大器抗交、
互调干扰性能差，输出最大电平达不到线路电平要求，则应更换放大器。

4)
按设计系统要求，
送入自办节目，
逐一检验设备正常工作情况及输出电
平大小，将前端设备调试到正常工作状态。

5)
前端设备调试完成后，送信号至干线系统。

3.2.
调试干线系统

1)
调整各频道信号电平差（用频率均衡方法）
。干线放大器输入端串入一只
频率均衡器，依据放大器输出信号电平差情况，分别串入
6dB
、
10dB
、
12dB
等均衡量不等频率均衡器，调整到正常工作。

2)
同时调整干线放大器输入端电平大小，
当产生交、
互调干扰时，
合适降低
输入端电子，可直接串入衰减器，调到输出电平符合原设计要求。

3. 3.
调试分配系统

1)
无源分配网络调试

按设计要求，
在无源分配网络输入端送一个电视信号
（通常选择
UHF
频道，
或用电视信号发生器产生）
，调整输出端电平，使和原设计输入电平相等。用
场强计（或电平表）测量电视接收机在分配、分支器各输出端电平，观察分析
信号电平和重影现象，判定安装质量好坏，发觉问题立即处理。

2)
有源分配网络调试

a
首先不接入电源给放大器，用万用表检验分支线路有没有短路和断路，经
检验无误后，才能通电调试。

b
调整网络中，各延长放大器输入电平和输出电平、各频道信号之间
电平差应符合设计要求。

输入电平过低或过高，应调整放大器增益。

交、互调干扰调整。在系统输入端送高、中、低三个频道信号进行试验。
有交、互调干扰时，调整延长放大器输入衰减或前端放大器输出电平处理。
低频道电平过高时，调整斜率控制电路，达成“全倾斜”或“半倾斜”方法。

3)
无源
（或有源）
分配系统调整完成后，
可接入干线送来射频电视信号进
行统调。

4)
假如分配系统中含有调频广播信号，
则应对较强调频信号加以衰减，
以
免干扰电视信号。

在安装完成之前，
向甲方提交调试和试运行程序及统计表格，
供甲方同意。
并提交全部统计和汇报。

提供全部调试和试运行所需工具、材料、仪器及劳务

安装施工工艺

2)分配器和分支器安装 ①.明装：
a  安装方法是根据部件安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。
b  对于非防水性分配器和分支器，明装位置通常是在分配共用箱内或走廊、阳台下面，必需注意预防雨淋受潮，连接电缆水平部分留出长250～300mm左右余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。
②.暗装：
暗装有木箱和铁箱两种，并装有单扇或双扇箱门，颜色和墙面相同。在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。采取铁箱结构，可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。
3)用户终端安装 ①.检验修理盒子口：
检验盒子口有不平整处，应立即检修平整。暗盒外口应和墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢靠。相邻两个用户盒安装见图3-74所表示。
②.结线压接
先将盒内电缆接头剪成100～150mm长度，然后把25mm电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见图3-75所表示。
③.固定盒盖
通常见户盒插孔阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，把固定好导线面板（即盒盖）固定在暗装盒两个固定点处，同时调整好面板再固定牢靠。 3、 调试和试运行
在系统全部设备安装完成基础上,负责整个有线电视系统调试及试运行工作。
3.1.前端设备调试
1)各频道天线信号接入混合器
接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在2dB左右。
2)接入无源混合器输入端（在强信号频道混合器输入端加接衰减器），调整混合器输出端，各频道电平差控制在±2dB内。
3)调整交、互调干扰：
a  混合器输出端和线路放大器输入端相接，以提升电视信号输出电平。 b  放大器输出端接一电视接收机观察：
（a）放大器产生交、互调干扰，可合适降低放大器输入端电平，消除干扰。 （b）放大器输出端各频道电平应大于105dB；假如过小，此放大器抗交、互调干扰性能差，输出最大电平达不到线路电平要求，则应更换放大器。
4)按设计系统要求，送入自办节目，逐一检验设备正常工作情况及输出电平大小，将前端设备调试到正常工作状态。
5)前端设备调试完成后，送信号至干线系统。 3.2.调试干线系统
1)调整各频道信号电平差（用频率均衡方法）。干线放大器输入端串入一只频率均衡器，依据放大器输出信号电平差情况，分别串入6dB、10dB、12dB等均衡量不等频率均衡器，调整到正常工作。
2)同时调整干线放大器输入端电平大小，当产生交、互调干扰时，合适降低输入端电子，可直接串入衰减器，调到输出电平符合原设计要求。 3. 3.调试分配系统
1)无源分配网络调试
按设计要求，在无源分配网络输入端送一个电视信号（通常选择UHF频道，或用电视信号发生器产生），调整输出端电平，使和原设计输入电平相等。用场强计（或电平表）测量电视接收机在分配、分支器各输出端电平，观察分析信号电平和重影现象，判定安装质量好坏，发觉问题立即处理。
2)有源分配网络调试
a  首先不接入电源给放大器，用万用表检验分支线路有没有短路和断路，经检验无误后，才能通电调试。
b  调整网络中，各延长放大器输入电平和输出电平、各频道信号之间电平差应符合设计要求。
输入电平过低或过高，应调整放大器增益。
交、互调干扰调整。在系统输入端送高、中、低三个频道信号进行试验。有交、互调干扰时，调整延长放大器输入衰减或前端放大器输出电平处理。低频道电平过高时，调整斜率控制电路，达成“全倾斜”或“半倾斜”方法。
3)无源（或有源）分配系统调整完成后，可接入干线送来射频电视信号进行统调。
4)假如分配系统中含有调频广播信号，则应对较强调频信号加以衰减，以免干扰电视信号。
在安装完成之前，向甲方提交调试和试运行程序及统计表格，供甲方同意，并提交全部统计和汇报，提供全部调试和试运行所需工具、材料、仪器及劳务。
