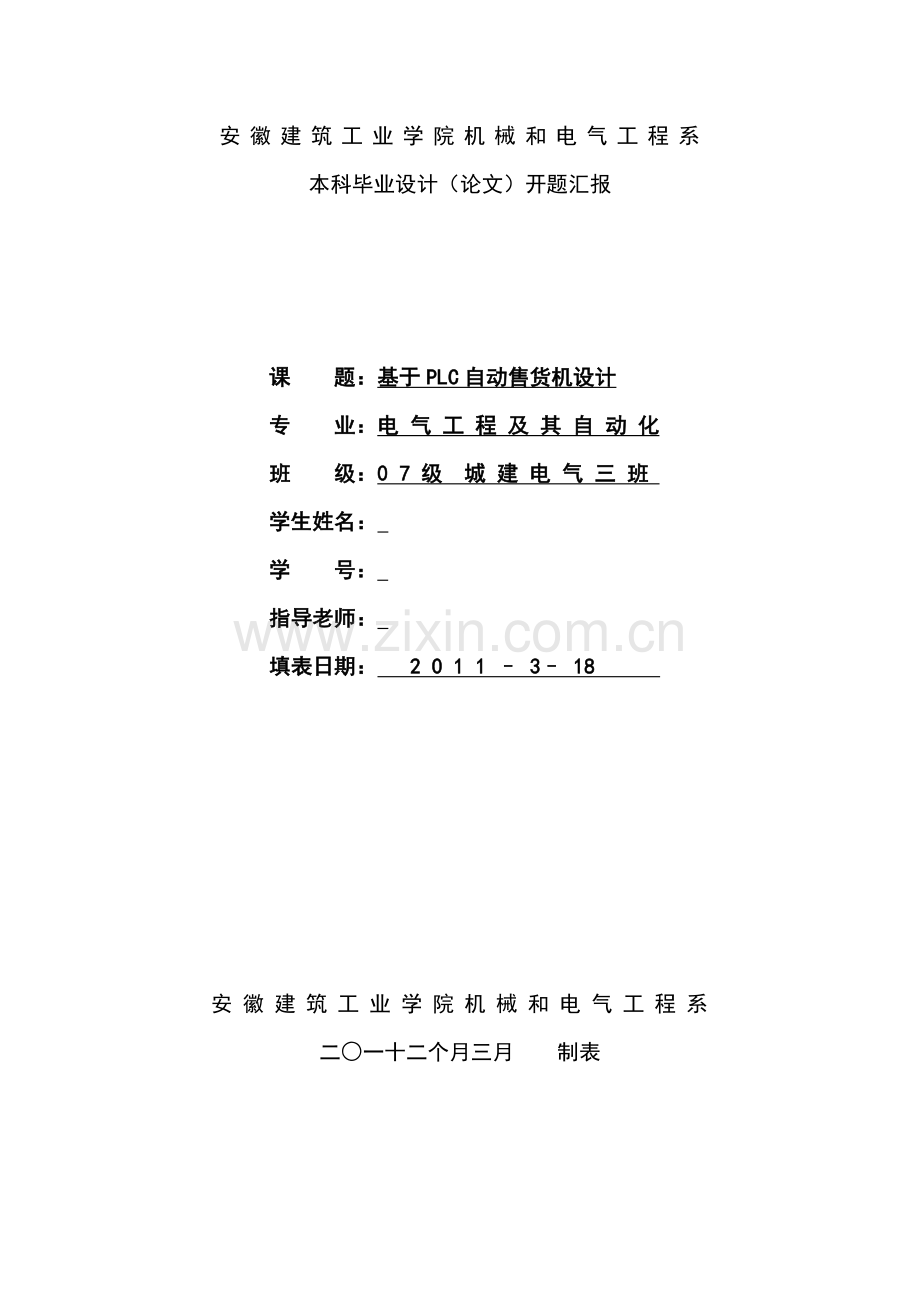

plc自动售货机毕业设计方案开题报告.doc

安徽建筑工业学院机械和电气工程系
本科毕业设计（论文）开题汇报

课 题：基于PLC自动售货机设计
专 业：电 气 工 程 及 其 自 动 化
班 级：0 7 级 城 建 电 气 三 班
学生姓名：
学 号：
指导老师：
填表日期： 2 0 1 1 – 3– 18

安徽建筑工业学院机械和电气工程系
二○一十二个月三月 制表

说明

1. 抓好毕业设计（论文）开题汇报是确保毕业设计（论文）质量一个关键步骤。为了加强对毕业设计（论文）过程管理，规范毕业设计（论文）开题汇报，特印发此表。
2. 毕业生通常应在毕业设计前期准备过程中，经过文件调研，主动跟指导老师讨论，完成毕业设计（论文）开题汇报。
3. 此表经过指导老师和相关人员签字后，一份由指导老师保留，一份交系教务办公室，一份上交教务处。
4. 毕业生在毕业设计（论文）答辩时，必需提交这份毕业设计（论文）开题汇报。

一 简表
学生简况
姓名

性别
男
出生年月
1988/02/04
入课时间
/09/10
学号

专业

班级

毕业设计︵论文︶课题
名称
基于PLC自动售货机设计
课题起源
试验研究
类型
1.工程设计（实践）
2.理论研究
3.程序设计
4.综合类
设计内容和意义
摘
要
自动售货机是可完成无人自动售货,集光、 机、电一体化商业自动化设备。自动售货机不受任何场地限制,方便快捷,很多城市公共场所里面全部放置有自动售货机。可编程序控制器(PLC)是综合了计算机技术、自动控制技术和通讯技术而发展起来一个新型工业控制装置,它含有可靠性高、编程简单、维护方便等优点,已在工业控制领域得到广泛地应用。本课题基于PLC实现自动售货机控制系统硬件设计和软件设计
二 选题依据
从自动售货机发展趋势来看，它出现是因为劳动密集型产业结构向技术密集型社会转变产物。大量生产、大量消费和消费模式和销售环境改变，要求出现新流通渠道；而相正确超市、百货购物中心等新流通渠道产生，人工费用也不停上升；再加上场地不足和购物便利性等这些原因制约，无人自动售货机作为一个必需机器便应运而生了。
从广义来讲投入硬币、纸币、信用卡等后便能够销售商品机械，从狭义来讲就是自动销售商品机械。从供给条件看，自动售货机能够充足补充人力资源不足，适应消费环境和消费模式改变，二十四小时无人售货系统能够更省力，运行时需要资本少、面积小，有吸引大家购置好奇心本身性能，能够很好地处理人工费用上升问题等各项优点。
听说世界上最早自动售货机出现在公元前3世纪，那是埃及神殿里投币式圣水出售机。17世纪，英国小酒吧里设有了香烟自动售货机。在自动售货机历史长河中，日本开发出实用型自动售货机，那是在进入本世纪后事。日本第一台自动售货机是19问世“邮票明信片自动出售机”，它是集邮票明信片出售和邮筒投函为一体机器。自动售货机真正普及是在第二次世界大战以后。50年代，“喷水型果汁自动售货机”大受欢迎，果汁被注入在纸杯里出售。以后，因为美国饮料大企业进入日本市场，1962年，出现了以自动售货机为主体流通领域革命。1967年，100日元单位以下货币全部改为硬币，从而促进了自动售货机产业发展。
现在，自动售货机产业正在走向信息化并深入实现合理化。比如实施联机方法，经过电话线路将自动售货机内库存信息立即地传送各营业点电脑中，从而确保了商品发送、补充和商品选定顺利进行。而且，为预防地球暖化，自动售货机开发致力于能源节省，节能型清凉饮料自动售货机成为该行业主流。在夏季电力消费高峰时，这种机型自动售货机即使在关掉冷却器情况下也能保持低温，和以往自动售货机相比，它能够节省10－15％电力。进入二十一世纪时，自动售货机也将深入向节省资源和能源和高功效化方向发展。
自动售货机是劳动密集型社会向技术密集型社会发展肯定趋势又因为其给大家生活带来很多便利，故选择此课题对其运行软硬件设计进行研究。
资料、关键参考文件：
[1]　裴进灵.一个新型自动售货机研制 [ J ]，科技情报开发和经济 ， ，(12)
[2]　朱军.自动售货机结构 [ J ]，信息和电脑 ， 1995
[3]　王永华.现场总线技术及应用教程，北京:机械工业出版社,
[4]  周美兰、周封、王岳宇.PLC电气控制和组态设计，科学出版社
[5]  王勇华.现代电气控制及PLC应用技术，北京航空航天大学出版社
三 研究内容
第一部分：
1 自动售货机介绍
2 自动售货机系统结构
3 中央控制元件设计
4 货币识别系统
5 货物选择系统
6 出货及显示花钱数系统
7 找钱及显示找钱数系统
8 犯错报警系统

第二部分：
1.完成系统组态或硬件配置.
2.进行编程元件地址分配.
3.画输入/输出接线图及相关图纸.
4.设计梯形图控制程序.
5.编制系统操作说明.
6.自动售货机系统注意事项

四 研究方案

1、控制原理和控制方案

2、硬件设计

3、软件设计

五 工作进度大致安排
1．熟悉课题、查阅资料 第1-2周
2．熟悉自动售货机控制系统，确定系统架构 第3-4周
3．毕业实习 第5-7周
4．依据论文要求和数据，完成设计 第8-11周
5．仿真 第12-14周
6．整理资料、撰写论文、科技翻译。 第15-17周
7．毕业答辩 第18周
上交设计方案、图纸和关键设备材料清单，撰写1字论文，翻译不少于3000字英文材料。

六 设计结果
拟采取研究方法，技术路线，试验方案可行性分析.
知道课题以后，首先搜集多方面相关plc控制自动售货机资料，
加深了自己对自动售货机工作步骤认识.又关键了解自动售货机梯形图设计，PLC硬件元件。
完成课题汇报后，我查阅了大量相关课题知识资料而且有了很深了解.我们根据设计任务书上要求，我用AutoCAD进行了整个plc输入输出构建和设计而且应用模拟器调试出工艺控制要求最终止果。最终达成了课题所要求各项功效。

指导老师意见

指导老师署名： 日期：

系教学委员会意见

主任署名： 日期：
