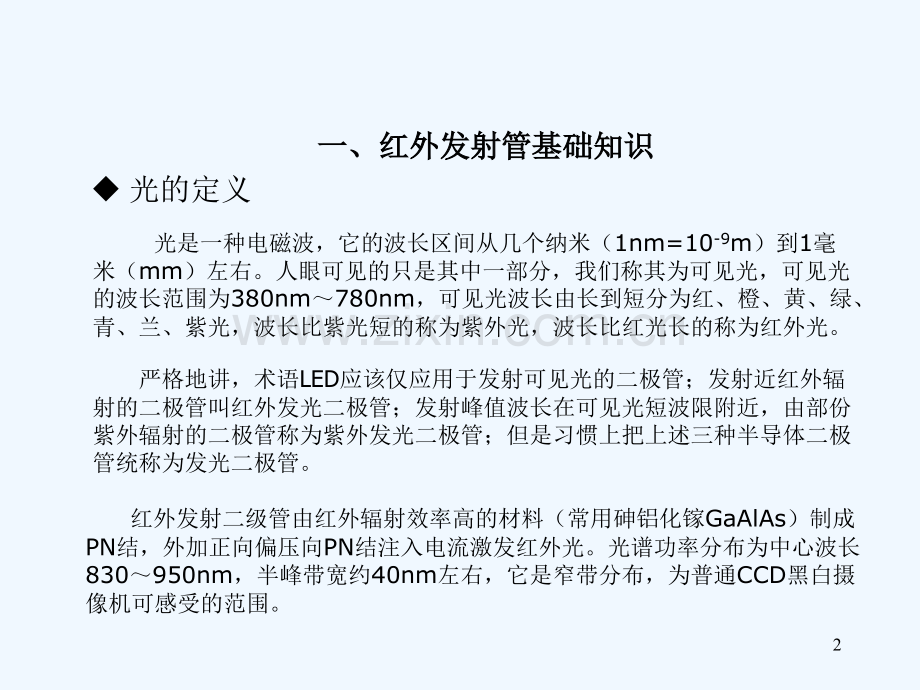

发射管基础知识一、红外发射管基础知识一、红外发射管基础知识 光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到1毫米（mm）左右。人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红光长的称为红外光。红外发射二级管由红外辐射效率高的材料（常用砷铝化镓GaAlAs）制成PN结，外加正向偏压向PN结注入电流激发红外光。光谱功率分布为中心波长830950nm，半峰带宽约40nm左右，它是窄带分布，为普通CCD黑白摄像机可感受的范围。严格地讲，术语LED应该仅应用于发射可见光的二极管；发射近红外辐射的二极管叫红外发光二极管；发射峰值波长在可见光短波限附近，由部份紫外辐射的二极管称为紫外发光二极管；但是习惯上把上述三种半导体二极管统称为发光二极管。u 光的定义2u LED基本原理 LED晶片的元素為III-V族化合半導體（周期表）3 材料的排列模式材料的排列模式:Si 原子內各層的穩定電子數:2,8,8,.個 矽的外層電子 數為4個電子4 N-type的排列模式的排列模式:Si+As 在Si的排列中放入As,則將多出一個電子,在結構上是為帶負電(Negative),故定義為N-type.5 P-type的排列模式的排列模式:Si+B 在Si的排列中放入B,在結構上將少一個電子,可視為帶正電(Positive)的空域,稱為電洞(hole),定義為P-type.6 LED的符號 P層與N層之接合狀況7 LED之通電狀況P極接正電,N極接負電,則LED發光;反之,則不發光8u 红外LED的分类l按外尺寸分类：3、5、8、10、食人鱼、大功率等；l按角度分类：9度、15度、30度、45度、60度、80度等；l按功率分类：小功率、大功率。9u LED的五大物料與五大製程的五大物料與五大製程LED示意图10五大物料五大物料1、晶片、晶片 晶片是LED的核心部分，也就是发光的光源，红外发射管也是一样，亮度及电性的好坏主要取决于晶片。发射管晶片的材质是砷化镓（GaAs）或者砷铝化镓（GaAlAs）所组成。发射管晶片的分类发射管晶片的分类 目前发射管晶片分类主要按波长及晶片尺寸大小来区分。一、按波长分：830nm、850nm、880nm、940nm等。二、按晶片尺寸分：10mil、12mil、14mil、16mil、20mil、24mil、40mil等。提示：mil是尺寸单位，千分之一英寸。1mil=0.0254mm112、支架、支架 支架的材质一般为铁材，表面镀银。有时为了提高支架的散热性，也采用铜材。支架一般分为碗杯型、平头型 和特殊型。碗杯型利用凹镜原理，主要用于聚光型LED，角度小；且碗杯的大小、深浅都会影响发光角度。12 银胶（Silver Epoxy）：我们通过加热银胶使之固化，达到把晶片粘固在支架上的目的，便于焊线作业。且银胶还起到导电的作用。银胶的主要成份是：银粉、环氧树脂、固化剂、稀释剂。要低温储存，高温固化（150/2H）。3、银胶、银胶4、金线、金线 金线（Gold Wire）：金线是用99.99%的工业用金拉丝而成的，其直径为0.9-1.2mil（1mil=0.0254mm）。其主要作用是连接晶片与支架，且起导电作用。13 环氧树脂（Epoxy）：LED封装用的胶体是一种环氧树脂胶，它是一种双组分胶。主剂是A胶，是环氧树脂，固化剂是B胶，是酸酐类物质。它的透光性、流动性良好。封装胶体的颜色是通过加入色胶（色素）来改变的。色胶主要是由环氧树脂和各种热安定性的染料调配而成的。扩散剂是由料度分布极为均匀之高光扩散性填充料（SiO2）和环氧树脂所组成，它的功能是使晶片发出的光在树脂内均匀的扩散，使LED发出柔和一致的光度，同时会降低LED的亮度。5、环氧树脂、环氧树脂 模条（Mould）：其实就使环氧树脂成型的模具，也就是说LED的外观尺寸就取决于模条的尺寸。6、模条、模条14五大制程五大制程 固晶：通过银胶将晶片固定在支架碗杯中间。支架银胶晶片1、固晶自动固晶机152、焊线 焊线：将金线从晶片电极上与支架阳极连接起来。晶片金线支架阳极自动焊线机163、封胶 封胶（即成型）：先将调配好的环氧树脂灌入模粒中，支架碗杯沾胶后再插入模条，烘烤成型。支架模条卡点胶水17自动灌胶机184、切脚（一切）一切：将支架的上BAR部分切开，及将阴极断开。一切前一切后195、测试测试：测试电性能（正向电压及反向漏电）及检查外观不良。测试结果显示，绿色为良品，显示其它颜色为不良。测试材料206、二切 二切：将整条的材料切成单颗的成品。7、分光 分光：因为晶片本身电压波长会存在一定的规范，为了方便客户使用时发光效果能够达到一致，进行分光。目前我司红外灯分光电压为0.1V一个等级，波长为5nm一个等级。21u发射管的主要参数发射管的主要参数极限参数的意义 1、允许功耗Pm：指允许加于LED两端正向电压与流过它的电流之积的最大值。超过此值会造成LED发热以及损坏。2、最大瞬间电流IFP：允许加到LED上的最大瞬间电流。只允许脉冲电流使用，且不能长时间点亮。3、最大正向电流IFM：允许加到LED上的最大正向电流。使用时超过此值会损坏LED。目前我司对不同尺寸晶片此电流定为：12mil的50mA、14mil的60mA、16mil的80mA、20mil的120mA、40mil的450mA。4、最大反向电压VRm：允许加到LED上的最大反向电压。使用时超过此值可能会击穿LED。5、工作温度topm：指LED可正常工作的环境温度范围（-25-+70）。低于或高于此此温度范围，LED将不能正常工作，效率会大大降低。22光电特性参数光电特性参数1、光谙分布和峰值波长：某一个LED所发的光并非是单一波长的，如发射管850nm的波长如图所示 p Peak Wavelength峰值波長主要是量測設備針對每一波長量測光強度後所得的最高強度的波長 d Dominant Wavelength主要是量測設備針對每一波長量測光強度*視感度係數後所得的最高強度的波長 半頻寬值半頻寬值 為最高強度50%時的寬度23电流与波长的关系电流与波长的关系 在不同电流的情况下，发射管的波长是会不一样的，一般是电流越大波长也越高。24 红外发光二极管的发射功率用辐照度W/m2表示。一般来说，其红外辐射功率与正向工作电流成正比，但在接近正向电流的最大额定值时，器件的温度因电流的热耗而上升，使光发射功率下降。红外二极管电流过小，将影响其辐射功率的发挥，但工作电流过大将影响其寿命，甚至使红外二极管烧毁。2、发射功率及与电流的关系：253、发射角度1/2：在发光（或辐射）强度分布图形中，发光（或辐射）强度大于最大强度一半构成的角度。晶片相同的兩顆发射管,21/2愈大則Iv愈小；支架插入胶体越深表示角度就越大；影响发射管角度的还有支架碗杯大小深浅、模条的R角大小及晶片的大小高低等。264、V-I特性：在正向电压小于某一值（叫阈值）时，电流极小，不发光。只有当电压超过某一值后，正向电流随电压迅速增加而发光。因为二极管的特性，反向是截止的，所以使用时极性插反是不会发光的。当电压越过正向阈值电压（不同的晶片此值是不一样的）电流开始流动，而且是一很陡直的曲线，表明其工作电流对工作电压十分敏感。因此要求工作电压准确、稳定，否则影响辐射功率的发挥及其可靠性。辐射功率随环境温度的升高(包括其本身的发热所产生的环境温度升高)会使其辐射功率下降。红外灯特别是远距离红外灯，热耗是设计和选择时应注意的问题。275、环境温度对发射管的影响：电压与温度的关系：在温度升高的情况下，发射管的电压VF相对的会有所下降。28发射功率与温度的关系：在温度上升的情况，发射功率同样也会有所下降的。29二、二、红外红外LED灯使用注意事项灯使用注意事项1、焊接条件：*请勿带电焊接LED 302、引脚成型方法、引脚成型方法1、必需离胶体2毫米才能折弯支架（如图）。2、支架成形必须用夹具或由专业人员来完成。3、支架成形必须在焊接前完成。4、支架成形需保证引脚的间距与线路板上一致。5、管脚在同一处的折迭次数不能超过三次。3、LED安装方法安装方法1、注意LED的极性,以防极性装错，LED不可与发热元件靠的太近,工作条件不要超过其规定的极限。2、不要在引脚变形的情况下安装LED。3、当决定在孔中安装时,计算好孔及线路板上孔距的尺寸和公差以免支架受到过度的压力（要避免“PIN”脚有内“八”或外“八”现象）（如图）。4、安装LED时建议用管座定位，但要注意管座间距要与LED脚间距一致。5、在焊接温度回到正常以前,必须避免使LED受到任何的震动和外力。313、元件清洁方式元件清洁方式 清洁时首先要注意：不可使用不明的化学溶剂进行清洁，将有可能破坏封装环氧树脂外观。若一定要清洁元件表面，建议使用浸入的方法并且建议使用酒精等化学溶液，浸入时间在常温下不可超过一分钟（视胶体大小调整浸泡的时间，以总时间不超过一分钟为原则）。如果使用了不知名的化学溶液，有可能使胶体外观产生龟裂或是造成胶体表面雾化。避免元件超负荷使用避免元件超负荷使用 1、使用红外LED灯时电流最好不要超过规格范围，最好在规格范围内适当偏低点的电流使用。2、通电情况下,避免在80以上高温作业,如有高温作业一定要做好散热。3、器件不可与发热组件靠得太近,工作条件不可超过其规定的极限。4、在焊接温度回到正常以前,应避免LED受到任何震动或外力。324 4、发光亮度与颜色、发光亮度与颜色 1、为使多个红外灯保持相同亮度需确定其是在相同电流条件下。2、目前红外灯都有分光分色，所以在使用时注意不能混包使用，以免因电压不同或波长不同而造成视觉上明暗不一致。5 5、产品的储存、产品的储存 有关产品的储存应放置于适当条件的仓储空间，建议有关的仓储空间的温湿度条件如下：温度：25/室温条件，相对湿度：50%。一般正常产品建议的储存时间为：不拆包6个月为上限，拆包后一周内用完，以免PIN脚氧化；若有其它特殊条件的产品建议相关储存时间要缩短。33三、与客户交往中所碰到的问题：三、与客户交往中所碰到的问题：1、夜视效果不好或照射距离不够：造成此现象的原因很多，如：A、红外灯对摄像机、镜头、防护罩和供电系统配套性；B、发射管的角度大小，角度大就功率小，相对距离就要短，角度小功率会大，若与镜头配套不好又会形成明显的手电筒现象（即只看到中间亮边上没有亮度）；C、使用电流的大小，电流越大相对来说功率会越高也会照得越远，但电流太大会损坏发射管的，对此看客户使用什么样的电流再决定送什么的产品给客户（晶片尺寸越大相对来说电流也可以用得越大，功率也会越高。对此若是同样电流的话，晶片大不一定功率会更大的，也就是说用越大的晶片一定要用更大电流才可以发挥其功效）；D、发射管本身功率确实比别人的低。342、客户使用时反映电流偏大或偏小：若是电流偏大的话，是发射管本身的电压偏低，对此只是相对，比如说客户设计时是按1.5电压设计的电流是50mA，若发射管的电压是1.4的时候，电流肯定就要越过50mA。若是电流太小，则反之。针对此问题可以作以下的计算，以便各位能够更好的理解：如图电路，如果发射管的VF=1.5,按前面所算限流电阻为60,为了方便计算我们把发射管也转换成电阻来计算。如果发射管的VF=1.5V(IF=50mA=0.05A),其电阻R=U/I=1.5/0.05=30,其电流计算如下：I=U/R总=12/（60+30*6）=0.05(A)=50mA 如果发射管的VF=1.4V(IF=50mA=0.05A),由于限流电阻是按VF=1.5V计算的,即要把此电压转换成1.5V，根据发射管的伏安特性曲线,此发射管在VF=1.5V时其IF会在80mA左右。其电阻R=U/I=1.5/0.08=18.75。其电流计算如下：I=U/R总=12/（60+18.75*6）=0.07(A)=70mA 因为发射管本身的伏安曲线比较陡直，即电压稍变化电流变化就很大。对此客户能够使用定电流话,就没有什么问题,一般都是定电压使用的,对此可以通过改变限流电阻的方式来调整电流的大小。对此一定要与客户沟通，我司发射管的电压会存在一定范围的，请其在使用时要注意电压的等级，不要混和使用。353、发射管烧坏或电压上升：此现象一般是电流过大所损坏，造成电流过大的原因有：A、客户本身设计时电流就已经过大，对此在送样时一定要提醒客户的使用电流范围；B、发射管本身的电压偏低，对此只是相对，比如说客户设计时是按1.5-1.6V电压设计的电流是50mA，若发射管的电压是1.4-1.5V的时候，电流肯定就要越过50mA；C、客户使用的电源不稳定，而造成电源电压偏高，致使发射管电流过大而损坏。4、客户反映发射管亮度不一致：此现象主要是波长不一样所致，波长越低视觉上会红色就越亮，波长越高就越暗。对此我司已对波长进行分光，若客户那边还有此现象，有两种可能：A、分光本身有混料或分光机有问题；B、客户使用时混用（两种波长的产品用在一起）。造成亮度不一致的原因还有：使用电流不一样、支架碗杯的颜色不一样，对此是由于的反光度造成视觉上感觉不一样。365、死灯不良：一般会有两种现象，A、开路；B、漏电。造成开路不良的原因有：A、焊锡距离过近（直接在胶体下方焊锡），由于焊接距离太近而造成热量不易散发，建议焊接距离在胶体以下4mm处较为理想；B、焊锡温度过高或时间过长所造成，建议焊接温度2605少于5秒，如需作第二次焊接建议间隔最少要在3分钟以上;同时对于焊接次数建议只焊接一次为原则；C、焊锡时用力过大，或焊锡制具有其它外力的影响，或PCB两孔间距偏大等，在高温的情况把内部金线拉断。D、在切脚时需注意：若在焊接前切脚需注意不可有外力致使LED胶体破裂现象，若在焊锡后切脚，一定要注意焊锡要放置5分钟以上才可切脚；E、LED内部本身焊接不良。造成漏电不良的原因有：A、静电的损伤，一般会出现在蓝、白光LED上面；B、LED本身有漏电现象。3738谢谢！
