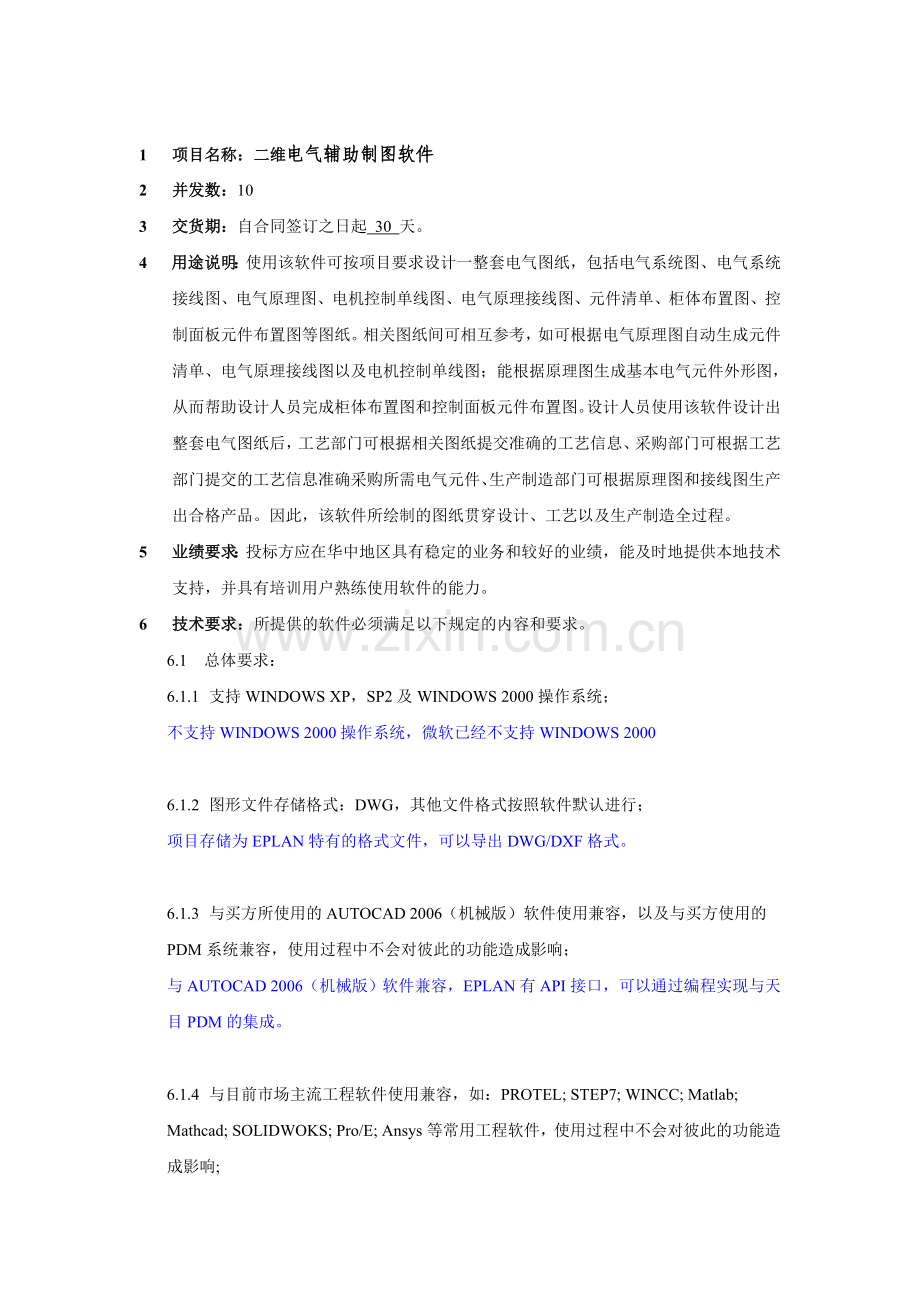

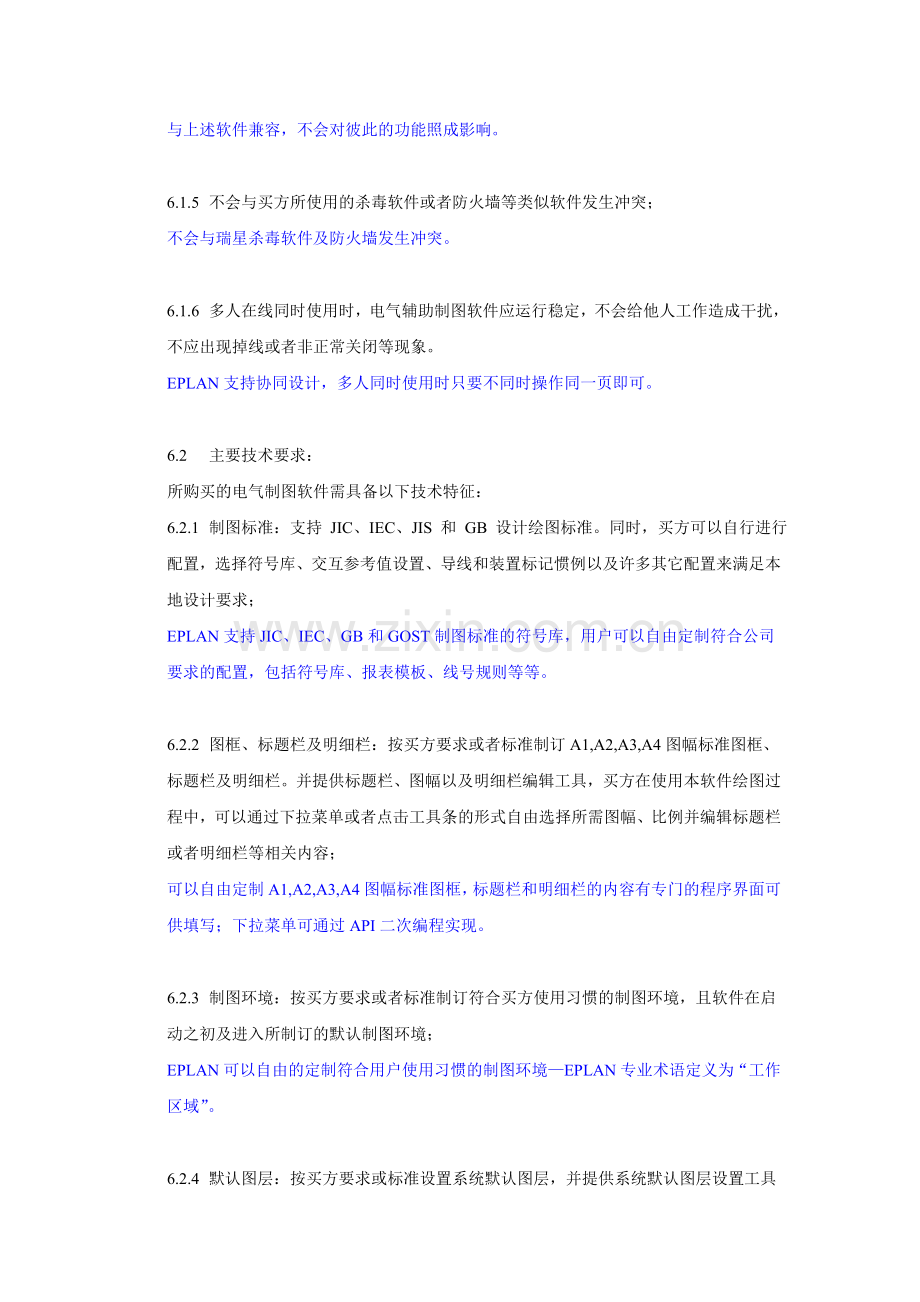

1 项目名称：二维电气辅助制图软件2 并发数：103 交货期：自合同签订之日起 30 天。4 用途说明：使用该软件可按项目要求设计一整套电气图纸，包括电气系统图、电气系统接线图、电气原理图、电机控制单线图、电气原理接线图、元件清单、柜体布置图、控制面板元件布置图等图纸。相关图纸间可相互参考，如可根据电气原理图自动生成元件清单、电气原理接线图以及电机控制单线图；能根据原理图生成基本电气元件外形图，从而帮助设计人员完成柜体布置图和控制面板元件布置图。设计人员使用该软件设计出整套电气图纸后，工艺部门可根据相关图纸提交准确的工艺信息、采购部门可根据工艺部门提交的工艺信息准确采购所需电气元件、生产制造部门可根据原理图和接线图生产出合格产品。因此，该软件所绘制的图纸贯穿设计、工艺以及生产制造全过程。5 业绩要求：投标方应在华中地区具有稳定的业务和较好的业绩，能及时地提供本地技术支持，并具有培训用户熟练使用软件的能力。6 技术要求：所提供的软件必须满足以下规定的内容和要求。6.1 总体要求：6.1.1 支持WINDOWS XP，SP2及WINDOWS 2000操作系统；不支持WINDOWS 2000操作系统，微软已经不支持WINDOWS 20006.1.2 图形文件存储格式：DWG，其他文件格式按照软件默认进行；项目存储为EPLAN特有的格式文件，可以导出DWG/DXF格式。6.1.3 与买方所使用的AUTOCAD 2006（机械版）软件使用兼容，以及与买方使用的PDM系统兼容，使用过程中不会对彼此的功能造成影响； 与AUTOCAD 2006（机械版）软件兼容，EPLAN有API接口，可以通过编程实现与天目PDM的集成。6.1.4 与目前市场主流工程软件使用兼容，如：PROTEL; STEP7; WINCC; Matlab; Mathcad; SOLIDWOKS; Pro/E; Ansys等常用工程软件，使用过程中不会对彼此的功能造成影响;与上述软件兼容，不会对彼此的功能照成影响。6.1.5 不会与买方所使用的杀毒软件或者防火墙等类似软件发生冲突；不会与瑞星杀毒软件及防火墙发生冲突。 6.1.6 多人在线同时使用时，电气辅助制图软件应运行稳定，不会给他人工作造成干扰，不应出现掉线或者非正常关闭等现象。EPLAN支持协同设计，多人同时使用时只要不同时操作同一页即可。6.2 主要技术要求：所购买的电气制图软件需具备以下技术特征：6.2.1 制图标准：支持 JIC、IEC、JIS 和 GB 设计绘图标准。同时，买方可以自行进行配置，选择符号库、交互参考值设置、导线和装置标记惯例以及许多其它配置来满足本地设计要求；EPLAN支持JIC、IEC、GB和GOST制图标准的符号库，用户可以自由定制符合公司要求的配置，包括符号库、报表模板、线号规则等等。6.2.2 图框、标题栏及明细栏：按买方要求或者标准制订A1,A2,A3,A4图幅标准图框、标题栏及明细栏。并提供标题栏、图幅以及明细栏编辑工具，买方在使用本软件绘图过程中，可以通过下拉菜单或者点击工具条的形式自由选择所需图幅、比例并编辑标题栏或者明细栏等相关内容；可以自由定制A1,A2,A3,A4图幅标准图框，标题栏和明细栏的内容有专门的程序界面可供填写；下拉菜单可通过API二次编程实现。6.2.3 制图环境：按买方要求或者标准制订符合买方使用习惯的制图环境，且软件在启动之初及进入所制订的默认制图环境；EPLAN可以自由的定制符合用户使用习惯的制图环境EPLAN专业术语定义为“工作区域”。6.2.4 默认图层：按买方要求或标准设置系统默认图层，并提供系统默认图层设置工具条EPLAN对所有属性文本，图形，符号等都定义了相应的层，用户可根据需要设置系统默认层。6.2.5 电气元件库：提供国家标准和IEC标准的电气元件模块，并在目前主流电气制图软件电气元件库的基础上增加如下表所示的元件库，并提供以上所述产品的外形尺寸图库模块。序号名 称规 格厂 家其 他1断路器（含负荷开关）全系列ABB、施耐德、欧姆龙、三菱、富士、西门子低压产品系列2接触器3继电器4热继电器5熔断器全系列BUSSMAN、铭熔6电源直流线性开关电源系列菲尼克斯、西门子、朝阳、铭纬7接线端子/接线端子排全系列魏德米勒、菲尼克斯、瑞联8变频器全系列西门子、ABB、AB、施耐德、安川9软启动器全系列西门子、ABB、AB、施耐德EPLAN公司与世界著名的元器件生产商如：Simens、AB、ABB、OMRON、Schneider、Moller建立战略合作伙伴关系，各厂商负责按其产品类别，制作符合EPLAN ELECTRIC P8的标准格式的元器件库。另外EPLAN还在程序界面上直接提供一个连接到产品库的按钮EPLAN DATA PORTAL，客户通过此按钮可以浏览相关厂商的产品，直接访问下载相应的产品数据(不仅包含相应的产品信息，而且含有产品的符号宏) 。EPLAN ELECTRIC P8的元器件库是mdb格式的数据库，这就意味着客户可以使用多种方法制作符合需求的元件库。成批的导入、导出产品数据信息，方便和供应商之间的交流。6.2.6 接线图模块：能根据原理图自动生成接线图，该接线图能够满足买方使用习惯。接线图格式：dwg以及xls。EPLAN的设备连接图完全符合客户的要求。6.2.7 元件布置图：买方在设计柜体元件布置图时，可根据原理图直接从元件库内调用所选元件外形图。完全符合要求。6.2.8 元件清单：能根据原理图自动生成项目元器件清单，元器件清单应包括元件名称、型号规格、制造厂家、数量、元件代号等信息。完全符合要求。6.2.9 项目电气原理图报告：可生成原理图报告，且生成的报表格式为可调，能用WORD或EXCEL打印或保存；EPLAN中的报表都可导出成EXCEL的格式。6.2.10 电路编译器：电路编译器能够根据买方对电路的需求（例如组件、配线、额定功率和目录数据等），自动生成标准的电气线路模块； EPLAN的“宏值”完全符合要求。6.2.11 按照电气规范要求设置导线尺寸：根据电气规范要求进行与保险丝、断电器、断路开关和超载相关的计算，定义电机的描述文本、安装信息、位置信息及其它文本信息描述，在现有电路中插入一个新的电路和参考将原有数值转移到新的电路中；EPLAN的“宏值”能存储电路中各元器件的容量及相关技术参数。6.2.12 电机控制单线电路：支持单线电路图和单线符号库。可利用新的单线符号库创建智能的电机控制单线电路图，这些单线电路图与项目工程图集内其它类型的工程图类型相互关联；通过图标菜单可以访问单线符号库，利用符合特定电气规范的组件属性值和导线尺寸创建单线控制电路；单线组件符号可以与原理图和面板布置图中的父/子组件符号相关联；可以在单线组件符号和所有相关的组件之间进行切换；在对一个组件进行修改时，所有相关的组件将自动更新。EPLAN中有单线图，多线图和面板布置图，这三种类型图纸中同一个元器件是互相关联自动更新的。6.2.13 错误检查和预防：电气制图软件具有自动检错功能，可以帮助设计人员实时进行错误诊断；EPLAN有项目检查模块。6.2.14 自动化的导线编号和组件标记功能：电气制图软件可以根据所选配置，自动在所有导线和组件放置连续编号或基于参考的编号。EPLAN允许客户定制导线编号规则，整个项目一起按照规则统一编号。6.2.15 电气核查报告功能：可核查导线编号丢失或不正确，相关父子元件间测交互参考等错误功能；完全符合要求。6.2.16 符号编译器：指导并管理符号创建过程，符号编制器能够帮助买方创建符合本电气制图软件构架的电气符号和黑匣子；完全符合要求。6.2.17 面板布置工具：可快捷地创建面板布置图完全符合要求。6.2.18 可编程逻辑控制器（PLC）工具：需包含一系列专门用于PLC I/O工程图设计的工具完全符合要求。6.2.19 端子管理工具：该工具应能提高端子设计的精确度并降低相关的复杂性。完全符合要求。6.2.20 重用电路：可将创建好常用电路保存起来供日后重复使用。且在将保存的电路放置到新设计中时，电气制图软件应能自动对该电路中的导线和装置重新编号，以便与这些导线和装置所在的当前工程图或项目的配置相匹配。EPLAN把典型电路都保存成“宏”，以便以后的调用。6.2.21 具有图纸批量打印功能。完全符合要求。7 培训及要求7.1 培训内容：电气辅助制图软件各模块的具体功能及使用；7.2 培训方式：授课及指导操作；7.3 培训要求：参加培训的全勤人员至少须有80%以上掌握全部功能，以考勤记录为依据。7.4 培训的具体内容和培训课时在合同里约定。8 技术服务8.1 交付验收后，卖方为买方提供为期一年的升级服务，软件的升级按软件原生产厂家公司的标准；8.2 卖方应具有很强的本地技术支持能力，用户在使用过程中发现的问题，卖方必须在接到用户通报后24小时内给予买方明确答复，72小时内解决问题。8.3 卖方将协助买方对其产品应用进行指导。8.4 卖方将积极为买方提升产品应用提供解决方案和（有偿）功能开发。8.5 卖方将向买方提供长期的技术支持服务，包括：热线电话、现场服务及定期的客户走访。9 项目验收与质量保证： 9.1 软件验收按照以下程序和要求进行：9.1.1 甲乙双方按协议清单清点货物，要求包装完整、货物无破损，卖方所提供的货物与供货清单相符；由双方技术人员根据此报告进行现场验收；9.1.2 验收完毕，双方认可后将签署验收报告，作为软件验收完成的依据。9.2 质量保证9.2.1 卖方保证向买方提供的软件为原装、最新（或买方指定版本）、正版的软件，原厂家提供有软件注册卡和许可证书；9.2.2 软件许可证均为永久许可证，即不需要买方定期向卖方进行联系或更新；9.2.3 软件介质应无安装次数和安装计算机的台数限制，并且不需要买方在每次安装后与卖方联系。9.2.4 买方应在软件安装10个工作日内完成注册事宜.10 交货地点：买方公司
