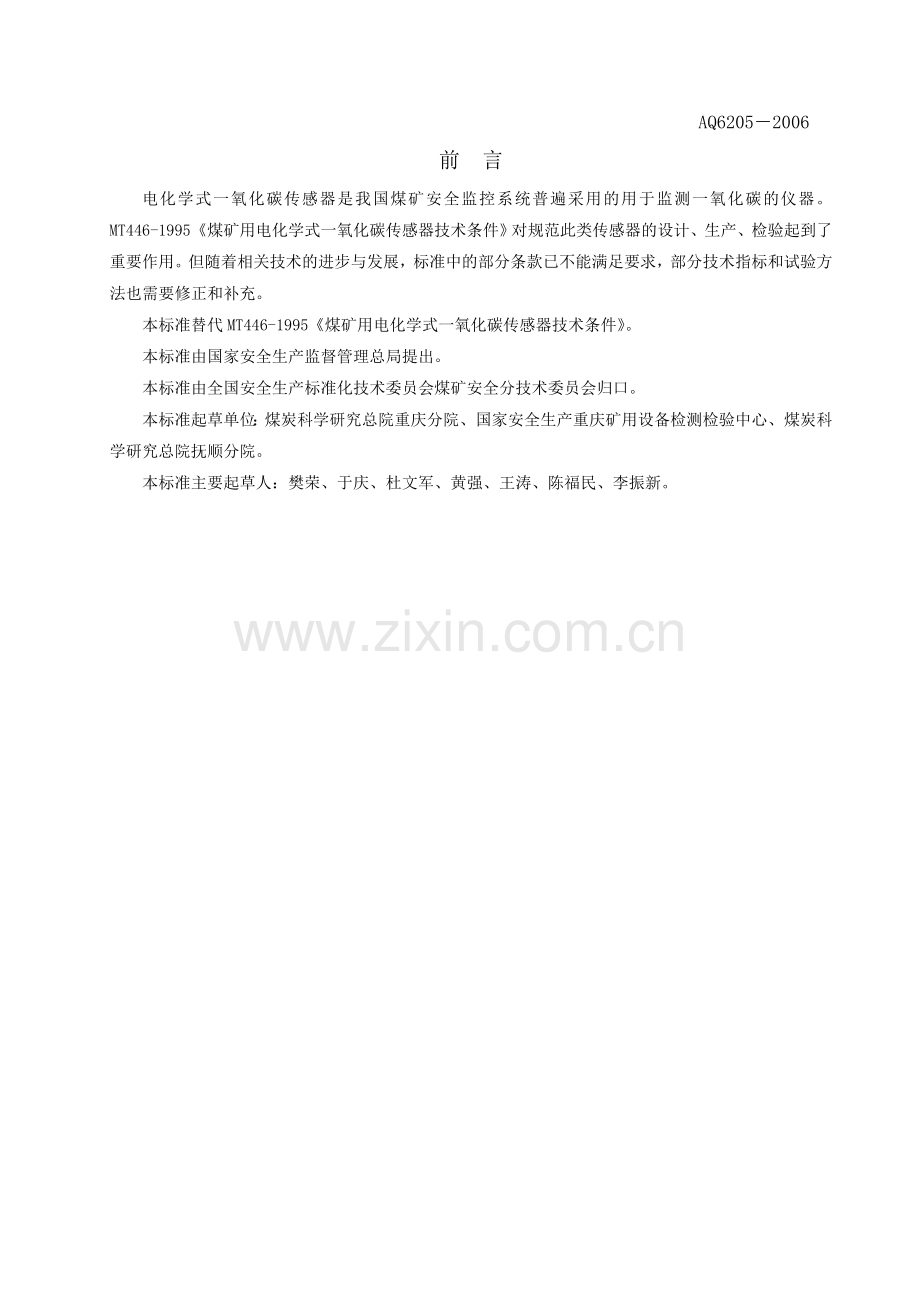

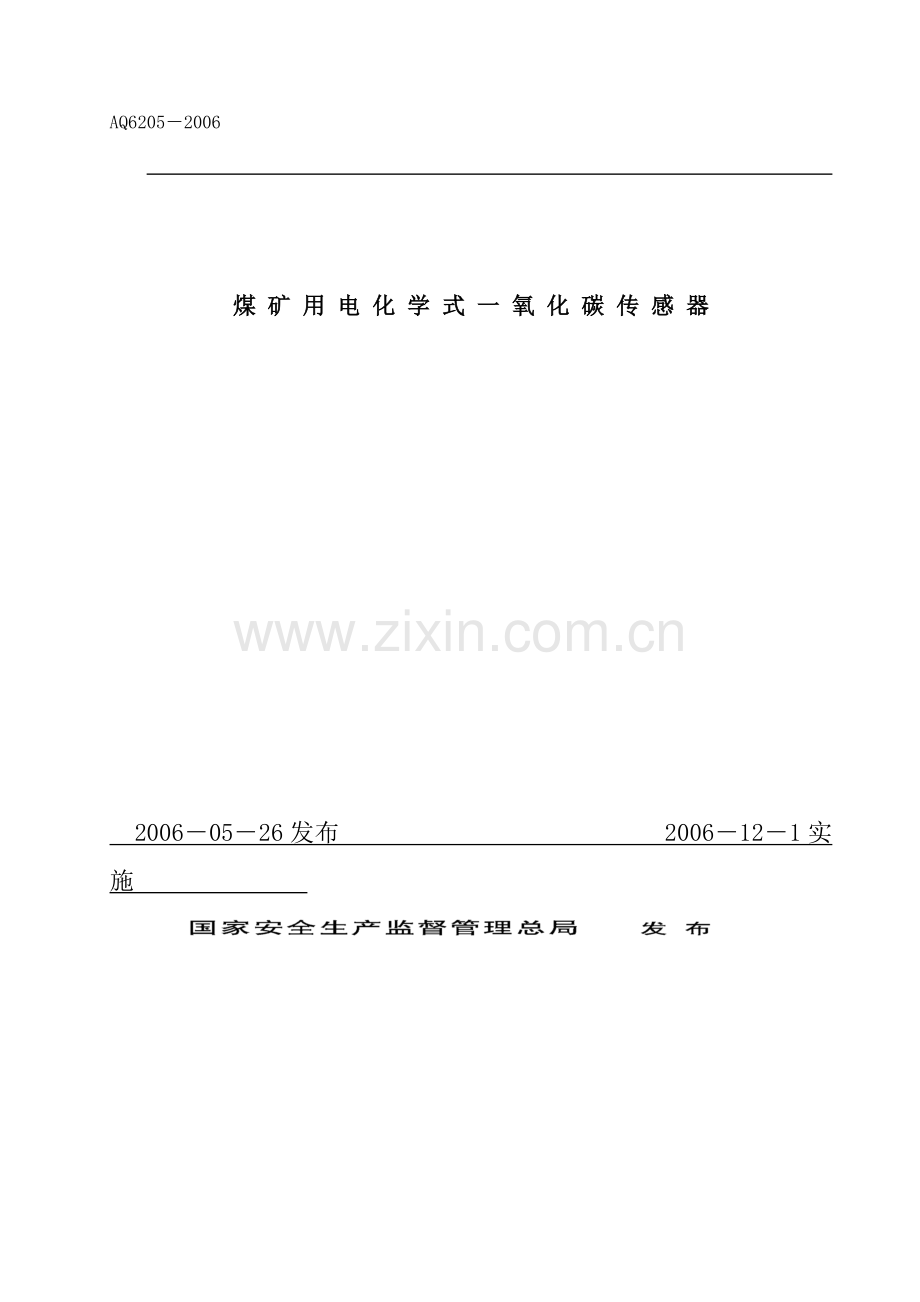

1、AQ62052006 煤 矿 用 电 化 学 式 一 氧 化 碳 传 感 器 20060526发布 2006121实施 AQ62052006 前 言电化学式一氧化碳传感器是我国煤矿安全监控系统普遍采用的用于监测一氧化碳的仪器。MT446-1995煤矿用电化学式一氧化碳传感器技术条件对规范此类传感器的设计、生产、检验起到了重要作用。但随着相关技术的进步与发展,标准中的部分条款已不能满足要求,部分技术指标和试验方法也需要修正和补充。本标准替代MT446-1995煤矿用电化学式一氧化碳传感器技术条件。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

2、本标准起草单位:煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。本标准主要起草人:樊荣、于庆、杜文军、黄强、王涛、陈福民、李振新。 1 范围本标准规定了煤矿用电化学式一氧化碳传感器的技术要求、试验方法、检验规则、标志、包装、说明书、运输和贮存等。本标准适用于煤矿井下环境监测中使用的电化学式一氧化碳传感器(以下简称传感器)。2 规范性引用文件下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期

3、的引用文件,其最新版本适用于本标准。GB 191-2000 包装储运图示标志GB/T 2423.1-2001 电工电子产品环境试验 第 2 部分:试验方法 试验A:低温GB/T 2423.2-2001 电工电子产品环境试验 第 2 部分:试验方法 试验B:高温GB/T 2423.4-93 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验Ea和导则:冲击GB/T 2423.8-1995 电工电子产品环境试验 第2部分:试验方法 试验Ed:自由跌落GB/T 2423.10-1995 电工电子产品环境试验 第 2

4、 部分:试验方法 试验 Fc 和导则:振动(正弦)GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求GB 3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型 “i”GB 4208-93 外壳防护等级(IP代码)GB 9969.1-1998 工业产品使用说明书 总则GB 10111-88 利用随机数骰子进行随机抽样的方法MT 210-90 煤矿通信、检测、控制用电工电子产品基本试验方法MT/T 772-1998 煤矿监控系统主要性能测试方法3 术语和定义3.1 显示值 displayed value传感器显示的测量数值。3.2 零点 zero poin

5、t传感器在清洁空气中正常工作时的显示值。3.3 标定点 calibration point传感器为满足测量准确度所选择的校准气样值。3.4 报警点 alarm point传感器依据使用要求所预先设置的报警启动值。3.5 基本误差 basic error在正常试验条件下确定的传感器测量误差值。3.6 稳定性 stability在规定的工作条件和时间内,传感器的零点、标定点和报警点保持在允许变化范围内的性能。3.7 响应时间(T90) T90 response time 一氧化碳浓度发生阶跃变化时,传感器输出达到稳定值的90%的时间。4 技术要求4.1一般要求4.1.1 传感器应符合本标准的要求,

6、并按经规定的程序和国家授权的检验机构审批的图样和技术文件制造。4.1.2 传感器与关联设备配套,应经国家有关部门授权的防爆检验机构联检合格。与传感器配套的关联设备应具有有效期内的矿用产品安全标志证书。4.1.3 传感器防爆型式采用矿用本质安全型,防爆标志为“ExibI”。4.2 工作条件温度:(040);相对湿度: 98 %;大气压力:(80116) kPa;风速:不大于8m/s。4.3 贮存温度为(-4060)。4.4 输出信号制式宜选用如下信号制式:a) 电流型:DC (15)mA,(420)mA;b) 频率型:(515)Hz,(2001000)Hz (脉冲宽度大于0.3 ms);c) 数

7、字信号型:传输速率为1200 bps,2400 bps,4800 bps,9600 bps,电平不小于3 V。4.5 传感器外观及结构要求4.5.1 传感器的显示窗应透光良好,数码、符号均应清晰完好。4.5.2 传感器表面、镀层或涂层不应有气泡、裂痕、明显剥落和斑点。4.5.3 传感器应结构合理、坚固耐用;应有适于井下安装的悬挂或支撑结构。4.5.4 传感器外壳、接插件和零件应采取防腐措施,涂、镀层应均匀、牢固、颜色一致;印制电路板应至少涂覆两次三防(防腐、防霉、防潮)漆。4.6 传感器取样头上应有防粉尘和防风速影响的保护罩。4.7 传感器应以10-6单位表示测量值,采用数字显示,分辨率应不低

8、于110-6。4.8 传感器应具有避免因断电而影响电化学原理敏感元件工作稳定的措施。4.9 传感器宜具有遥控调校功能。4.10 传感器的量程范围宜采用: (0100)10-6 、(0500)10-6、(0500以上)10-6。4.11 基本误差4.11.1 显示值稳定性量程为(0100)10-6的传感器,一氧化碳浓度恒定时,传感器显示值或输出信号值(换算为一氧化碳浓度值)变化量不超过210-6。量程为(0500)10-6及以上 的传感器,一氧化碳浓度恒定时,传感器显示值或输出信号值(换算为一氧化碳浓度值)变化量不超过410-6。4.11.2 传感器的基本误差应符合下列规定。量程为(0100)1

9、0-6的传感器测量误差应符合表1的规定:表1 量程为(0100)10-6的基本误差 单位为110-6测量范围 基本误差绝对误差相对误差0202 2O1004 量程为(0500)10-6的传感器测量误差应符合表2的规定:表2 量程为(0500)10-6的基本误差 单位为110-6测量范围 基本误差绝对误差相对误差01004 100500测量值的5 % 量程上限50010-6的传感器测量误差应符合表3的规定。表3 量程上限50010-6的基本误差 单位为110-6 测量范围 基本误差绝对误差相对误差01004100500测量值的5 %500测量值的6 %4.12 传感器一般应能在输入电压9 V24

10、 V范围内正常工作,其基本误差应不超过4.11.2的规定。4.13 传感器使用电缆的单芯截面积为1.5 mm2时,传感器与关联设备的传输距离应不小于2 km,关联设备的显示值或输出信号值(换算为一氧化碳浓度值)应不超过4.11.2的规定。4.14 工作稳定性传感器连续工作15 d的基本误差应不超过4.11.2的规定。4.15 响应时间()传感器的响应时间应不大于35 s。4.16 报警功能4.16.1 具有报警功能的传感器应能在测量范围内任意设置报警点,报警显示值与设定值的差值应不超过210-6。4.16.2 报警声级强度在距其1 m远处的声响信号的声压级应不小于80 dB(A);光信号应能在

11、20 m远处清晰可见。4.17 传感器本安端子与外壳之间,常态下其绝缘电阻应不小于50 M;交变湿热试验后,应不小于1.5 M。4.18 传感器本安端子与外壳之间应能承受500 V、50 Hz、历时1 min的绝缘介电强度试验而无击穿和闪络现象且漏电流不大于mA。4.19 传感器在8 m/s风速条件下试验时,其指示值的漂移量应不超过210-6。4.20 传感器在工作温度试验时,应符合4.11.2的规定。4.21 传感器经贮存温度试验后,应符合4.11.2的规定。4.22 传感器经交变湿热试验后,应符合4.11.2的规定。4.23 传感器经振动试验后,接插件和零部件应无松动和脱落;并符合4.11

12、.2的规定。4.24 传感器经冲击试验后,应无损坏痕迹,接插件和零部件无松动脱落;并符合4.11.2的规定。4.25 传感器经跌落试验后,接插件、零部件应无松动脱落;并符合4.11.2的规定。4.26 防爆要求4.26.1 传感器应采用矿用本质安全型的防爆结构且满足GB 3836.1-2000、GB3836.4-2000的规定。 4.26.2 传感器中任何与本质安全性能有关的元件,应符合GB 3836.4-2000中7的规定,在正常工作和故障状态下,不得在超过元件安装条件和温度范围规定的最大电流、电压和功率额定值的三分之二的情况下工作。4.26.3 传感器外壳防护性能应符合GB 4208-93

13、中防护等级 IP54 的规定。4.26.4 传感器采用塑料外壳时,外壳表面绝缘电阻应不超过1 G。4.26.5 传感器采用塑料外壳时,外壳阻燃性能应符合GB 3836.1-2000中7.4的规定。4.26.6 传感器应能通过GB 3836.4-2000第10.110.4规定的火花点燃试验。传感器与关联设备通过不低于2 km电缆(单芯截面积为1.5 mm2)连接后,应能通过GB 3836.4-2000第10.110.4规定的火花点燃试验。4.26.7 传感器在正常和故障状态下其最高表面温度应150 。4.26.8 传感器外壳结构、电气间隙、爬电距离符合GB 3836.4-2000中6的规定。5

14、试验方法5.1 环境条件除环境试验或有关标准中另有规定外试验应在下列环境条件中进行:a) 温 度:(1535) ;b) 相对湿度:45 %75 %;c) 大气压力:(80116)kPa。5.2 试验用气样和试验用主要仪器5.2.1 试验用气样空气中一氧化碳标准气样(以下简称标准气样)应采用经国家计量部门考核认证的单位提供的气样,其不确定度不大于3 %。各项试验所用气样应符合表4要求。表4试验气样表 试验项目气 样/(110-6 CO)基本误差试验20、量程的35%、量程的50%、量程的75%响应时间试验量程的50%报警误差试验27 注:标准气样值与标准气样标称值的偏离不超过10%5.2.2 试

15、验用主要仪器5.2.2.1 气体流量计测量范围:(30300)ml/min;准确度:2.5级。5.2.2.2 秒表分度值为0.01 s。5.2.2.3 电压表及电流表采用四位半的数字万用表,其准确度应不小于0.5级。5.2.2.4 频率计(01000)kHz;稳定度:110-6。5.2.2.5 直流稳压电源输出电压:(030)V;输出电流:2 A。5.3 外观及结构检查用目测方法检查传感器外观及结构。5.4 断电保护措施测试 在清洁空气中调整好传感器的零点,然后断开传感器的工作电源,60min后重新送电,观察传感器的零点,在1min内显示值应在410-6以内。5.5 显示值稳定性和基本误差5.

16、5.1 在以下所有需对传感器调校的试验中,应使用与传感器配套的遥控器来完成,遥控器使用方法按产品说明书规定。在以下需通气的试验中,除报警误差试验外,其余的试验通气流量应保持为产品企业标准规定的传感器校准时流量(以下简称规定流量)。5.5.2 传感器接上稳压电源,将稳压电源的输出分别调至产品企业标准规定的最高与最低工作电压,按5.5.3、5.5.4规定的方法对传感器进行显示值稳定性及基本误差测定。5.5.3 待传感器零点在清洁空气中稳定后,按规定流量,通入量程50 %的标准气样,3 min后将传感器显示值调至与标准气样值一致,继续通气,再观察1 min,记录1 min内传感器显示值的最大值与最小

17、值的差值,重复测定3次,取最大值。5.5.4 按规定流量,用清洁空气和量程50 %的标准气样校准3次传感器(以下简称校准传感器),在以后的测定中不得再次校准。待传感器零点在清洁空气中稳定后,按规定流量分别向传感器依次通入表 3中标准气样各3 min,记录传感器的显示值或输出信号值(换算为一氧化碳浓度值)。重复测定4次,取其后3次的算术平均值与标准气样的差值,即为基本误差。5.6 传输距离将传感器与关联设备通过不低于2 km的模拟电缆(或单芯截面积为1.5 mm2的电缆;但应在该传感器的关联设备明细中,注明该种电缆的生产厂家及型号)连接,由关联设备提供传感器所需电源。通气测试方法按5.5.4的规

18、定,记录关联设备的显示值或输出信号值(换算为一氧化碳浓度值)。重复测定4次,取其后3次的算术平均值与标准气样的差值。模拟电缆按MT/T 772-1998附录A仿真,电缆模拟参数按R=12.8/km单芯、L=0.8mH/km、C=0.06F/km计算。5.7 工作稳定性测定将调整好的传感器在空气中连续运行15 d,每隔12 h记录零点并按规定流量通入量程50 %左右的标准气样3 min,记录显示值和输出信号值。试验期间不得调整传感器。5.8 响应时间测定将制造厂提供的扩散取样注气装置与传感器进气部位相接,按规定流量通入清洁空气,待传感器零点稳定后,以相同的流量通入量程50 %的标准气样3 min

19、,记录显示值。然后通入清洁空气,待传感器零点稳定后,把以相同的流量通入量程50 %的标准气样的注气装置迅速换到取样头上,并开始记录传感器的指示值达到原显示测量值90%所需要的时间,测量3次,取其算术平均值。5.9 报警功能试验5.9.1 报警值与设定值差值的测定将传感器警报点设置在2410-6,待传感器零点稳定后,缓慢通入表4所规定一氧化碳浓度值的气样,记录出现声、光信号瞬间传感器的显示值并计算设定警报点一氧化碳浓度值与显示值的差值。5.9.2 报警声级强度测量报警声响强度用声级计测量,环境噪音应小于50dB(A)。将声级计置于传感器的报警声响器轴心正前方1m处,测量3次,取其平均值。5.9.

20、3 报警光信号试验在黑暗环境中距传感器20 m处观察。5.10 绝缘电阻检测按MT 210-90中7规定的方法进行。5.11 介电强度试验按 GB 3836.4-2000中10.6规定的方法进行。5.12 风速影响试验 将传感器放入通风试验装置中,在风流为零时调整好传感器的基准点,记录显示值,启动风机,调整风速为8+0.5 0m/s,人为使传感器绕悬挂轴线方向转动,寻找其受风速影响的位置。固定此位置,每30s记录1次指示值,共记录3次,取其算术平均值和基准点的差值作为漂移量。5.13 工作温度试验试验中向传感器通入标准气样的温度应与试验要求温度一致。5.13.1 低温工作试验按GB/T 242

21、3.12001 中试验Ab规定的方法进行,在温度为(03)条件下,将传感器通电,稳定2 h后,测定基本误差,以后每小时测定1次基本误差,测量3次,取其算术平均值作为测定值。5.13.2 高温工作试验按GB/T 2423.22001 中试验Bb规定的方法进行,在温度为(402)条件下,将传感器通电,稳定2 h后,测定基本误差,以后每小时测定1次基本误差,测量3次,取其算术平均值作为测定值。5.14 贮存温度试验5.14.1 低温贮存试验按GB 2423.12001中试验Ab规定的方法进行,在温度为(02)条件下,持续时间为16 h。传感器非包装,不通电,不进行中间检测。试验后,在试验箱中恢复到4

22、.2规定的条件下保持2 h,再测定基本误差。5.14.2 高温贮存试验按GB/T 2423.22001中试验Bb规定的方法进行,在温度为(602)条件下,持续时间为16 h,传感器非包装,不通电,不进行中间检测,试验后,在试验箱中恢复到4.2规定的条件下保持2 h,再测定基本误差。5.15 交变湿热试验按GB/T 2423.493中的试验Db规定的方法进行,在温度为(402) ,相对湿度为(933)%条件下,持续时间为12 d,传感器非包装,不通电,不进行中间检测,试验后,在4.2规定的条件下保持2 h,进行绝缘电阻与工频耐压试验,再测定基本误差, 并检查其外观。5.16 振动试验按GB/T

23、2423.101995中的试验Fc规定的方法进行,严酷等级:扫频频率范围(10150)Hz,加速度幅值为50 m/s2, 扫频循环次数为5次,传感器不包装,固定使用的传感器不通电,不进行中间检测,机载移动使用的传感器通电,进行中间检测,试验后,进行外观检查和测定基本误差。5.17 冲击试验按GB/T 2423.51995中试验Ea规定的方法进行,严酷等级:峰值加速度为500 m/s2,脉冲持续时间为(111) ms,3个轴线每个方向连续冲击3次(共18次),传感器不包装,固定使用的传感器不通电,不进行中间检测;机载移动使用的传感器通电,进行中间检测,试验后,进行外观检查和测定基本误差。5.18

24、 跌落试验按GB/T 2423.81995中试验Ed规定的方法进行,严酷等级:跌落高度为0.5 m,以正常使用方向自由落向平滑、坚硬的混凝土面上共两次,传感器不包装,不进行中间检测;试验后,进行外观检查,再测定基本误差。5.19 防爆试验5.19.1 传感器的防爆性能试验方法按GB3836.1-2000、GB3836.4-2000中规定的方法进行,由国家授权的防爆检验机构进行。5.19.2 与本质安全性能有关的元件检查按GB 3836.4-2000中7规定的方法进行。5.19.3 外壳防护性能试验按GB 4208-93中规定的方法进行。5.19.4 塑料外壳表面绝缘电阻试验按GB 3836.1

25、-2000中23.4.7.8规定的方法进行。5.19.5 塑料外壳的阻燃性能试验按 GB 3836.1-2000附录E规定的方法进行。5.19.6 传感器火花点燃试验按GB 3836.4-2000中10.1-10.4规定的方法进行;传感器与关联设备通过不低于2km的模拟电缆(或单芯截面积为1.5 mm2的电缆;但应在该传感器的关联设备明细中,注明该种电缆的生产厂家及型号)连接, 联机火花点燃试验按GB 3836.4-2000中第10.1-10.4规定的方法进行。模拟电缆按MT/T 772-1998附录A仿真,电缆模拟参数按R=12.8/km单芯、L=0.8mH/km、C=0.06F/km计算。

26、5.19.7 最高表面温度按GB 3836.4-2000中10.5条规定的方法进行。5.19.8 电气间隙和爬电距离的测量用游标卡尺进行测量。6 检验规则 检验分出厂检验和型式检验,检验项目见表5。6.1 出厂检验应由制造厂质量检验部门逐台进行,检验合格并发给合格证后方可出厂。6.2 型式检验6.2.1 有下列情况之一时,应进行型式检验:表5 型式检验项目序号检 验 项 目试 验 要 求试验项目条款出厂检验型式检验1外观及结构检查4.55.32断电保护措施测试4.85.43遥控调校功能测试4.95.5.14显示值稳定性测定4.11.15.5.35基本误差测定4.11.2 5.5.46工作电压范

27、围测试4.125.5.27传输距离试验4.135.6 8工作稳定性测定4.145.79响应时间测定4.155.810报警功能试验4.165.911绝缘电阻检测4.175.1012介电强度试验4.185.11*13风速影响试验4.195.1214工作温度试验4.205.1315贮存温度试验4.215.1416交变湿热试验4.225.1517振动试验4.235.1618冲击试验4.245.1719跌落试验4.255.1820元件本质安全性能检查4.26.25.19.221外壳防护性能4.26.35.19.322表面绝缘电阻测试4.26.45.19.423外壳阻燃性能试验4.26.55.19.524

28、火花点燃试验4.26.65.19.625最高表面温度测试4.26.75.19.726电气间隙与爬电距离测试4.26.85.19.8注:表中“”为检验项目,“”为不检验项目,“”绝缘电阻检测出厂检验只作常态,“*”为抽检项目a) 新产品试制定型鉴定或老产品转厂生产时;b) 正式生产后如结构、材料、工艺有较大改变,可能影响产品性能时;c) 正常生产的传感器每3年1次;d) 停产2年以上再次恢复生产时;e) 出厂检验结果与上次型式检验有较大差异时;f) 国家有关机构提出要求时。6.2.2 型式检验应由国家授权的检测检验机构负责进行。6.2.3 抽样从出厂检验合格的传感器中按 GB/T 10111规定

29、的方法进行,抽样基数不少于10台。抽样数量不少于3台。6.2.4 判定规则受检传感器为3台。在检验中,如4.8、4.9、4.11.1、4.11.2、4.12、4.13、4.14、4.15、4.16、4.26.3、4.26.6、4.26.7中有一台项不合格,或其他项目中有2台项不合格,则判该批产品为不合格。如不包括4.8、4.9、4.11.1、4.11.2、4.12、4.13、4.14、4.15、4.16、4.26.3、4.26.6、4.26.7的其他项目中有一台项不合格则对全项目加倍复检,如仍有不合格,则判该批传感器为不合格。7 标志、包装、使用说明书、运输和贮存7.1 标志7.1.1传感器的

30、外壳明显处应设有“Ex”、“MA”标志和计量器具标志“CMC”。7.1.2传感器的铭牌上应有下列内容:a) 产品型号和名称;b) 右上角有“Ex”标志;c) 防爆标志;d) 防爆合格证编号;e) 煤矿安全标志编号;f) 制造计量器具许可证编号;g) 关联设备型号;h) 主要技术参数;i) 防护等级;j) 制造厂名称;k) 出厂编号和日期。7.1.3 包装标志:a) 发货标志应符合有关运输规定;b) 作业标志应符合GB191的规定。7.2 包装7.2.1 包装应采用复合防护包装类型,具有防雨、防潮、防尘、防振能力。7.2.2 包装箱内应有下列文件:a) 产品合格证;b) 产品使用说明书;c) 装箱单。7.3 使用说明书 按GB 9969.1-1998的规定编写。7.4 运输包装好的产品应适合公路、铁路、水路、航空运输。7.5 贮存应存放在通风良好无腐蚀性气体的库房内。(范文素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
