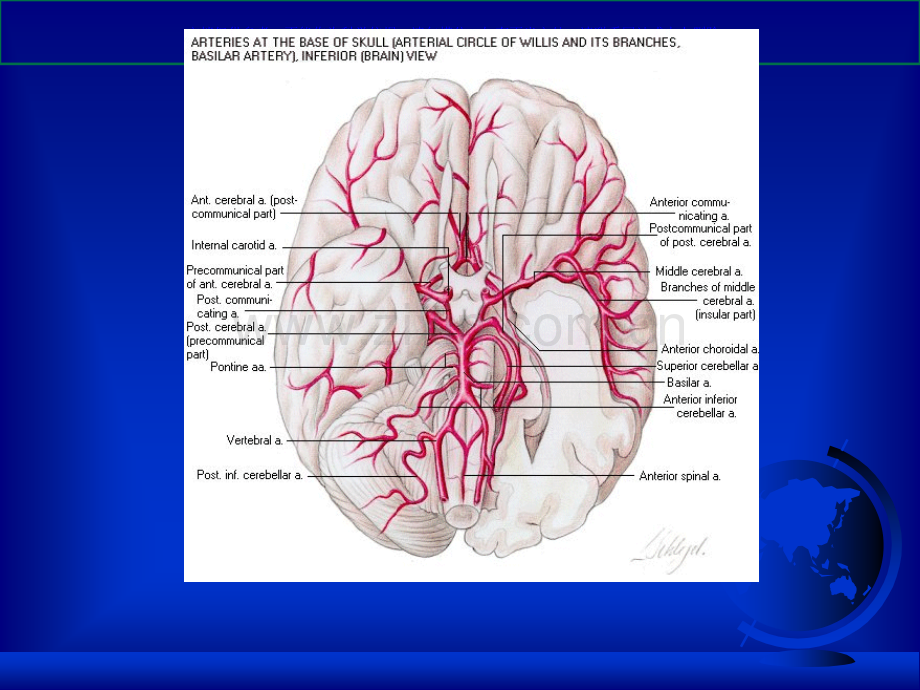

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑动脉的解剖结构文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD检测技术F探头：CW（连续波的超声探头）4MHz、5MHzF部位：颅外血管F 颅内血管文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅外血管检测方法F颈总动脉：在甲状软骨搏动点放上5MHzCW探头即可测得颈总动脉图像。F颈内动脉：甲状软骨上、胸锁乳突肌外方寻找其搏动点进行检测。F颈外动脉：甲状软骨上偏内侧寻找其搏动点进行检测。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颈总动脉文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颈内动脉文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颈外动脉文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内血管检测方法F颅内血管的检测窗：检测窗：指超声束进入颅内的途径。F颞窗：指超声束经颞骨进入颅内的途径。前窗（AW）颧骨前突的后面，靠颧骨顶部。中窗（MW）前窗与后窗的中间。后窗（PW）耳翼前面。F 通过颞窗可探得MCA,ACA,LCA和后交通动脉。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内血管检测方法F眼窗：通过视神经孔使超声束进入颅内。可测：颈内动脉虹吸段 颈内动脉床突段 大脑后动脉和后交通动脉 眼动脉F注意：进眼眶检查，过强的超声功率可引起晶状体混浊，产生白内障。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内血管检测方法F枕窗：经枕骨大孔途径使超声束达到基底动脉和椎动脉颅内段。F可测 基底动脉及椎动脉文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD辅助试验F静态压迫试验：持续3-5s，F压迫颈动脉试验：F动态压迫试验：快速短时压迫，立即放开，反复数次，血流并不中断。F光刺激实验：文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内血管的判别F80年代初，确立了TCD颅内血管的判别原则，主要3个方面：u所得信号与颅骨的空间关系。主要是超声束从颅骨入颅的部位、深度与角度。u所得血流信号的方向。u所得信号对压迫颈动脉、对光刺激等辅助试验的反应。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。大脑中动脉(MCA)文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。大脑前动脉(PCA)文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。大脑后动脉(ACA)文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD检测结果分析F频谱图像F参数F血流方向F血流速度文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD正常频谱图像分析F频谱为一近似直角三角形，S1峰 S2峰。S2峰后有切迹，切迹之后为一明显D峰。F眼动脉（OA）高阻波形即有一个舒张期流 速 及 舒 张 末 期 流 速 值 均 较 低。PI,RI,S/D均较高（外周血管）。F颅内血管均低阻波形。即有一个较高舒张期流速及舒张末期流速值。PI,RI,S/D均较低。F频宽基本相同，频窗明显。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。正常TCD频谱图像文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。异常TCD频谱图像F高 阻 波 形（外 周 血 管 频 谱 图 像）：低 舒 张 末期流速0。PI、RI、S/D 意义：脑动脉硬化。F弥散型波形：频窗消失，包络线紊乱不规则，整个频谱弥散状。意义：轻-中度血管狭窄及动静脉畸形。F涡流：正常频谱的反向出现高强度的信号，一般均在收缩期出现。意义：明显的血管狭窄。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。高阻波型文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。涡流文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD频谱参数分析F一、血流速度u收缩峰血流速度（Vp）u平均血流速度（Vm）文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD频谱参数分析F二、搏动指数（pulastility Index，PI）u 计算方法：u PI=（收缩峰速度-舒张末速度）/平均速度=（Vp-Vp）/VmF正常值：PI=0.61.05F 意义：反映血管顺应性和血管弹性指标。uPI 舒张末期血流速度降低所至，见于脑动脉硬化。uPI 收缩期血流速度增加所至，见于脑血管畸形（A-V）、动脉瘤。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD频谱参数分析F三、阻力指数(resistance Index RI)u计算方法：uRI=（收缩峰速度-舒张末速度）/收缩峰速度 =（Vp-Vp）/VpF正常值：RI=0.500.80F意义：反映血管的舒缩状况、阻力状况的指数。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD频谱参数分析F四、收缩峰速度与舒张末速度的比值（S/D）u 计算方法：u S/D=收缩峰速度/舒张末速度F正常值：S/D3F意义：评价血管顺应性和弹性的一个指标。S/D 见于脑动脉硬化文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD异常结果的临床意义F 一、血流方向异常uMCA：表明颈内动脉或大脑中动脉梗塞的可能。uACV：大脑前动脉梗塞或颈内动脉的严重狭窄或梗塞。uVA：可能有锁骨下动脉盗血。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD异常结果的临床意义F二、血流速度异常u收缩期血流速度（Vp）值增高u意义：血管的痉挛或狭窄。蛛网膜下腔出血，血管痉挛，血流速度增加。脑血管A-V畸形供血血管血流速度增加，伴PI、RI值下降。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。痉挛与狭窄的鉴别F血管痉挛血管痉挛 血管狭窄血管狭窄F多根血管 单根、少数血管F整根血管 节段性F动态检查可解除 不易转为正常F不会涡流 会涡流F不会出现动脉硬化频谱特征 出现动脉硬化频谱特征文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。痉挛文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD异常结果的临床意义F血流速度降低意义：收缩期血流速度降低（Vp）u脑供血不足：心源性：由于心输量出不足所致。脑动脉硬化的患者可出现轻度或中度甚至对称性血流速度明显降低。u脑血管扩张：见于血管性头痛。u远端血管梗阻：表现单侧血流速度降低，两侧血流速度不对称。u脑血管动脉瘤：表现血管扩张，血流速度降低，伴PI、RI值降低。舒张期血流速度降低（Vp）u常见于中-重度脑动脉硬化。导致PI、RI值增高。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。高血压病的TCD表现F脑血管痉挛：早期，青年病人多见，颅内多支血管多见，双侧痉挛多见。MCA，PCA发生率最高。F脑供血不足：年龄大，发病率高。多支血管多见，PCA、MCA、VA多见，双侧血管供血不足多见。F脑动脉硬化：高阻波形。舒张末期血流速度为0。S/D、RI、PI。年龄大，发生率高，可同时伴有脑供血不足。发生率MCAPCAACA。BA及VA较少见。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑动脉硬化症TCD诊断标准（四者同时具备）F频谱图像改变S1和S2融合成一园钝峰，S2峰S1峰。F高阻波形：F参数改变：S/D、PI、RI。F参考因素：有收缩峰低流速（脑供血管不足），弥散波形，涡流（脑动脉狭窄）。F特点：颅内各血管几乎均呈脑动脉硬化频谱图像，MCA，PVA，ACA为主，BA，VA次之，双侧性。脑供血不足，多支血管伴发。脑动脉狭窄。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。园顿波形文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。动脉硬化文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。硬化伴涡流文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑动脉狭窄TCD表现F血流速度改变。F出现涡流，湍流信号，弥散波形。F有脑动脉硬化TCD表现。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑动脉狭窄TCD检测临床意义F脑动脉硬化症治疗前后疗效观察的一个重要指标。F直接对脑动脉进行检测对脑动脉硬化、脑供血不足、脑动脉狭窄及其程度进行判断。F监测脑动脉硬化后引起的血流动力学、血管病理生理变化。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。非偏头痛型血管性头痛TCD表现F脑血管痉挛：单支或多支血管高流速表现，其他参数、图谱均正常。MCA、PCA为主年龄轻，发病率高。年龄大，发病率低。F脑供血不足：单支或多支血管收缩期血流速度降低，其他参数、图谱均正常。多发生在高年龄组，发生率较低。原因：处于血管性头痛发作期，颅外血管扩张，颅内血管收缩，或颅内、颅外血管均扩张。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。偏头痛型血管性头痛TCD表现F同上。头痛同侧单支血管痉挛，但两侧收缩期血流速度一般相差不到20%或不超过20cm/s。F如果超过了，诊断为两侧血流速度不对称。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。急性脑血管疾病F缺血性中风FTIAF脑出血F蛛网膜下腔出血F颅内动脉瘤F颅内动静脉畸形文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。缺血性中风TCD表现F急性期：被阻塞血管TCD频谱图像缺如。F发作期及恢复期：监测到有侧枝循环的频谱图像。反向Dopple 表现。收缩期血流速度下降。F不对称指数（asymmetry index AI）uAI=（V1-V2）/（V1+V2）/2*100%V 为平均血流速度uZancette 提示 AI 参考值 大脑中动脉 21%大脑前动脉 27%大脑后动脉 28%文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。缺血性中风TCD诊断F受累血管的Dopple信号缺如并无侧枝血流信号。一般如具备下列条件，缺血性中风诊断才能成立：u受累血管的多普勒信号缺如，但对侧各血管Dopple信号存在。u受累血管的多普勒信号缺如，同一检测窗其他动脉血管Dopple信号良好。表明检测窗完整可测。u在恢复期能检测到侧枝血流的信号，如测不到，对缺血性中风诊断应持慎重态度。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。缺血性中风TCD诊断F受累血管出现明显收缩期低流速的频谱图像而健侧同各血管的Dopple信号正常，不对称指数增大。F受累血管本身的Dopple信号缺如而能检测到侧枝血流的信号，这对缺血性中风最有诊断价值。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD诊断缺血性中风临床意义F优点：无创伤性易被病员接受。诊断不受发病时间限制。一般发病数小时，恢复期甚至数年之后，即使功能损害有所恢复仍能检测到侧枝血流信号。急性期可与出血性中风鉴别。经报道Dopple与脑血管造影结果之间有良好的相关性。Dopple 与CT相互印证。F缺点：对穿支小血管梗塞、腔梗不能做出明确诊断。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TIA的TCD表现F患者血管出现收缩期高流速表现血管痉挛，其余血管动脉硬化表现。F患侧单枝或多支动脉Dopple狭窄表现。F患侧血管出现较低或极低收缩期流速频谱，而健侧收缩期流速较高，两侧血流出现不对称。显示患者血管分支或末端有梗塞。FTIA均有动脉硬化Dopple频谱。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TIA的TCD诊断F结合临床症状体症，符合以下特点：u患侧血管有收缩期高流速的Dopple频谱。u患侧血管有脑血管狭窄的Dopple频谱。u患侧血管有收缩期低流速Dopple频谱，两侧血流速度不对称。u可动态观察，在疾病的缓解期高流速的Dopple频谱可消失。（即血管痉挛可解除）文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD检测TIA的临床意义F有利于TIA、缺血性中风、脑出血的鉴别诊断。F高流速（收缩期）伴涡流信号时TIA可能性大。F低流速（收缩期）伴涡流信号时TIA可能性小。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑出血的TCD表现F出血血管出现收缩期高流速信号，平均流速增高。出血24-72h内最为明显。测到单支血管收缩期高流速的Dopple频谱应考虑出血。F伴有健侧血管出现动脉硬化、脑供血不足的Dopple频谱图像。F脑出血恢复期，4周以后，收缩期血流速度下降可至正常（有时）。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑出血的TCD诊断F颅内各血管良好Dopple频谱图像。F检测到单支血管收缩期高流速Dopple频谱。F病史、体征与检测到异常收缩期高流速的血管分布区相符。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。TCD诊断脑出血的临床意义F可与脑梗塞鉴别。F可对出血血管定位。（收缩期高流速血管即为出血血管）文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。蛛网膜下腔出血的TCD表现F收缩期高流速(脑血管痉挛)。S/D，PI，RI正常。F动脉瘤，A-V畸形Dopple表现。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。临床意义F动态观察了解脑血管痉挛情况。了解脑血管痉挛发生发展的全过程。F定位诊断。F了解蛛网膜下腔出血的出血量。uSeiler：平均流速200cm/s,CT出血量较大。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内动静脉瘤的TCD表现F收缩期低流速，舒张期高流速。PI降低。F脑动脉硬化性颅内动脉瘤会出现脑动脉硬化的Dopple表现。FA-V瘤破裂，出血动脉可见收缩期高流速的脑血管痉挛Dopple表现。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。颅内动静脉瘤的TCD诊断F收缩期低流速，低搏动指数（PI）。特征：必须沿动脉逐段检测才能发现，否则极易漏诊。F在蛛网膜下腔出血时测到收缩期高流速的脑血管痉挛的Dopple表现，必须对患侧血管以1mm深度增减，逐段检测，如在某一深度范围出现血流速度减慢，PI下降，应考虑此范围存在动脉瘤。蛛血原因可能为动脉瘤破裂。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。临床意义F可作为无创伤性动脉瘤筛选诊断。必要时进一步行脑CT及脑血管造影加以证实。F颅内动脉瘤破裂出血后早期发现脑血管痉挛。2-3天即可检测到。早于临床及脑血管造影。F有利于手术时间的选择F监护文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。脑动静脉畸形TCD表现F收缩期与舒张期血流速度均增高。S/D、PI、RI指数降低。F“盗血”现象。对侧大脑ACA或PCA出现反向血流，其他同侧血管血流速度低。F舒张期血流速度上升。远端流速低。FDopple附加试验文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。临床意义F脑动静脉畸形的筛选试验。无创伤性、检查方便。F用于对治疗效果的评价。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。椎基动脉缺血性疾病F椎基动脉供血不足F锁骨下动脉盗血综合症文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。椎基底动脉供血不足TCD表现F椎基动脉出现收缩期血流速度下降。一侧、双侧VA或BA。动脉硬化引起则出现动脉硬化特点。收缩峰圆钝，S1S2、S/D、PI、RI指数增高。动脉狭窄引起则狭窄血管出现收缩期高流速，严重时可有明显涡流或湍流。脑血管痉挛则出现收缩期血流高流速。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。椎动脉文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。椎基底动脉供血不足TCD诊断标准F两侧椎动脉及基底动脉中一支或多支出现收缩期低流速。F伴脑动脉硬化的频谱表现。有某支血管出现收缩期高流速或出现湍流或涡流信号，应考虑椎基动脉硬化伴狭窄的诊断。F某侧椎动脉血流信号缺如，对侧椎动脉信号良好，可有逆转信号，应考虑诊断椎动脉梗塞可能。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。临床意义F无创伤性、简单准确并能了解单支血管的血流情况。F对眩晕、突发性晕厥病因做出诊断。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。锁骨下动脉盗血综合症F由于锁骨下动脉或无名动脉的起始部分发生部分或完全性阻塞时，通过这些动脉的血流速度明显加快，由于虹吸作用引起患侧椎动脉血流减少或产生反向流动进入患侧锁骨下动脉的远端部，产生椎基的动脉供血不足及患侧上肢缺血，称为锁骨下动脉盗血。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。锁骨下动脉盗血综合症F典型锁骨下动脉盗血综合症F右锁骨下动脉盗血综合症（30%）F左锁骨下动脉和右无名动脉同时阻塞或狭窄文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。锁骨下动脉盗血综合症Dopple表现F患侧椎动脉血流速度明显降低或患侧椎动脉血流信号方向发生逆转，健侧正常。部分患侧血流速度有代偿性增高。F颈内动脉颅外段或锁骨上窝探测锁骨下动脉有较高的血流速度，显示颈内动脉颅外段或锁骨下动脉存在狭窄。F锁骨下动脉阻塞，锁骨下动脉完全探不到信号。
