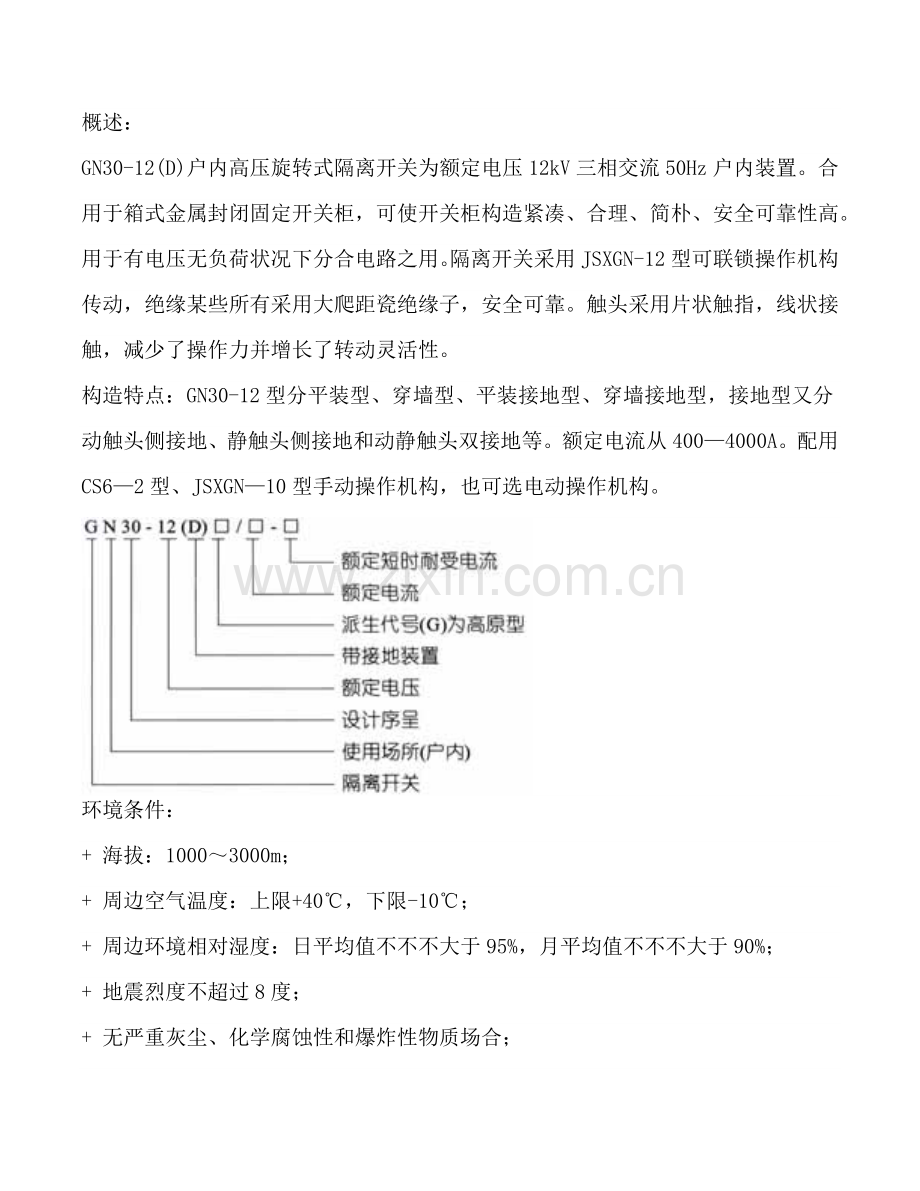

概述：
GN30-12(D)户内高压旋转式隔离开关为额定电压12kV三相交流50Hz户内装置。合用于箱式金属封闭固定开关柜，可使开关柜构造紧凑、合理、简朴、安全可靠性高。用于有电压无负荷状况下分合电路之用。隔离开关采用JSXGN-12型可联锁操作机构传动，绝缘某些所有采用大爬距瓷绝缘子，安全可靠。触头采用片状触指，线状接触，减少了操作力并增长了转动灵活性。
构造特点：GN30-12型分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400—4000A。配用CS6—2型、JSXGN—10型手动操作机构，也可选电动操作机构。

环境条件：
+ 海拔：1000～3000m；
+ 周边空气温度：上限+40℃，下限-10℃；
+ 周边环境相对湿度：日平均值不不不大于95%，月平均值不不不大于90%；
+ 地震烈度不超过8度；
+ 无严重灰尘、化学腐蚀性和爆炸性物质场合；
+ 无经常性激烈振动场合。

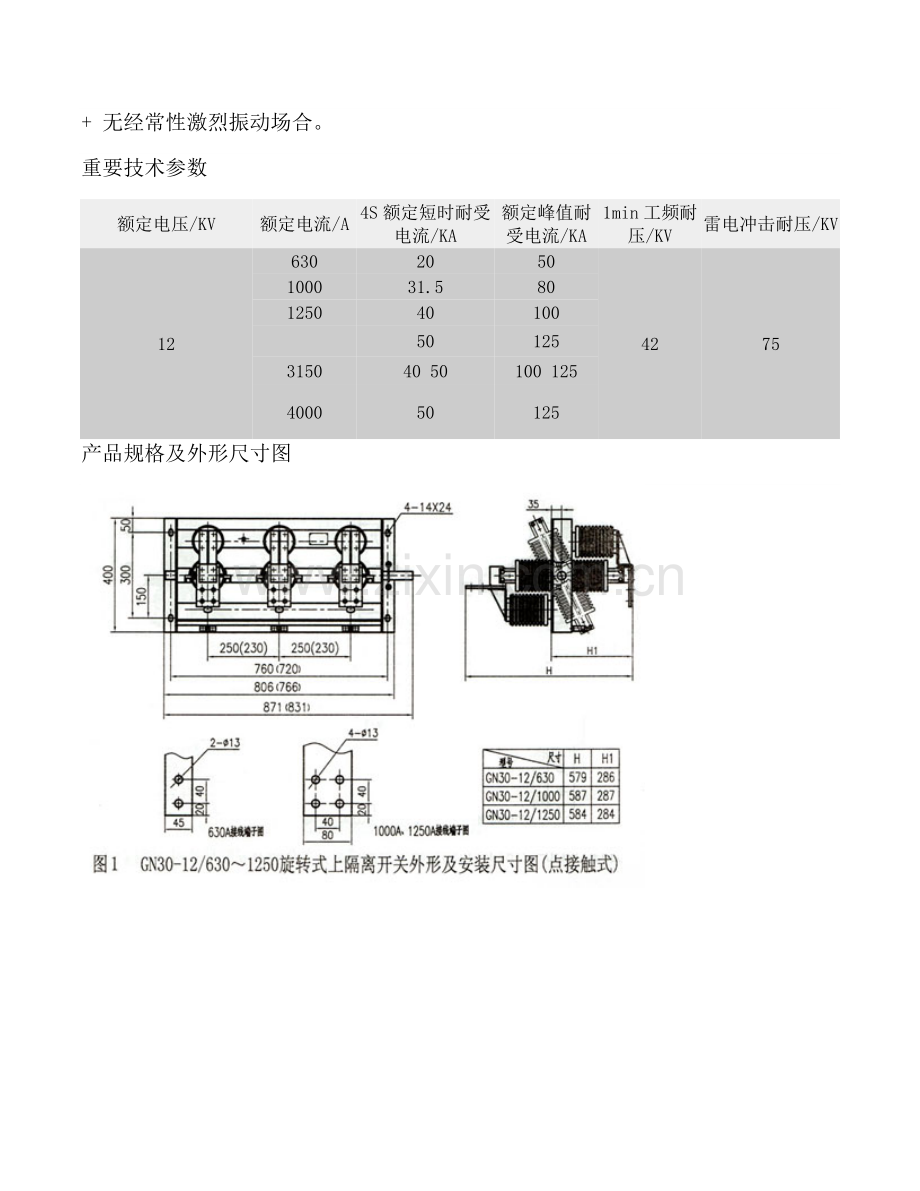

重要技术参数
额定电压/KV
额定电流/A
4S额定短时耐受电流/KA
额定峰值耐受电流/KA
1min工频耐压/KV
雷电冲击耐压/KV
12
630
20
50
42
75
1000
31.5
80
1250
40
100

50
125
3150
40 50
100 125
4000
50
125
产品规格及外形尺寸图

GN30配电动机构（分体图）

制 造:上海昌开电器有限公司
