有线电视系统专用分支分配器产品说明书
1. 产品介绍
分配器是用来分配高频信号部件。它能将一路输入信号均等地分成几路输出，它含有一个输入端和多个输出端。分配器通常全部按输出路数多少来分类，这么就有二分配器、三分配器、四分配器、六分配器等等。从组成份配器电路原理来看，最基础是二分配器和三分配器，也就是说四分配器是由三个二分配器组成，而六分配器是由一个二分配器和两个三分配器组成。
分支器是从干线或支线上取出一部分信号并馈送给电视机所用部件，所以分支器现有干线输入端、干线输出端，又有一个或多个分支输出端。假如把分支器接入干线，从干线输入端输入信号，那么大部分信号经过干线输出端传输给干线系统，另一部分信号则经过分支输出端进入支线。分支器通常见在有线电视系统末端。假如在分支输出端上接电视机，则在干线或支线上就不应产生由电视机辐射来反射波和本振信号等无用信号；假如从分支输出加入信号，对于干线输出端应无影响，这就是分支器单向传输特征。正因为分支器含有这一特征，才使得各个电视用户电视机之间互不影响。通常依据分支输出端多少可分为一分支器、二分支器、四分支器等。

2. 性能指标
（1）防水电流经过型分配器性能参数
序号
项目
频率（MHz）
二分配
三分配
四分配
1
分配损耗值（dB）
5—65
≦4.1
≦6.0
≦7.5
65—550
≦4.1
≦6.1
≦7.8
550—750
≦4.4
≦6.5
≦8.1
750—1000
≦4.8
≦7.2
≦8.9
2
相互隔离（dB）
5—1000
≧23
3
反射损耗（dB）
5—1000
≧16
4
电磁屏蔽（dB）
5—1000
≧100
5
哼声调制（dB）
5—1000（60V/10A）
≧66
6
过流能力（A）

≧10
7
接口连接器

公制F型

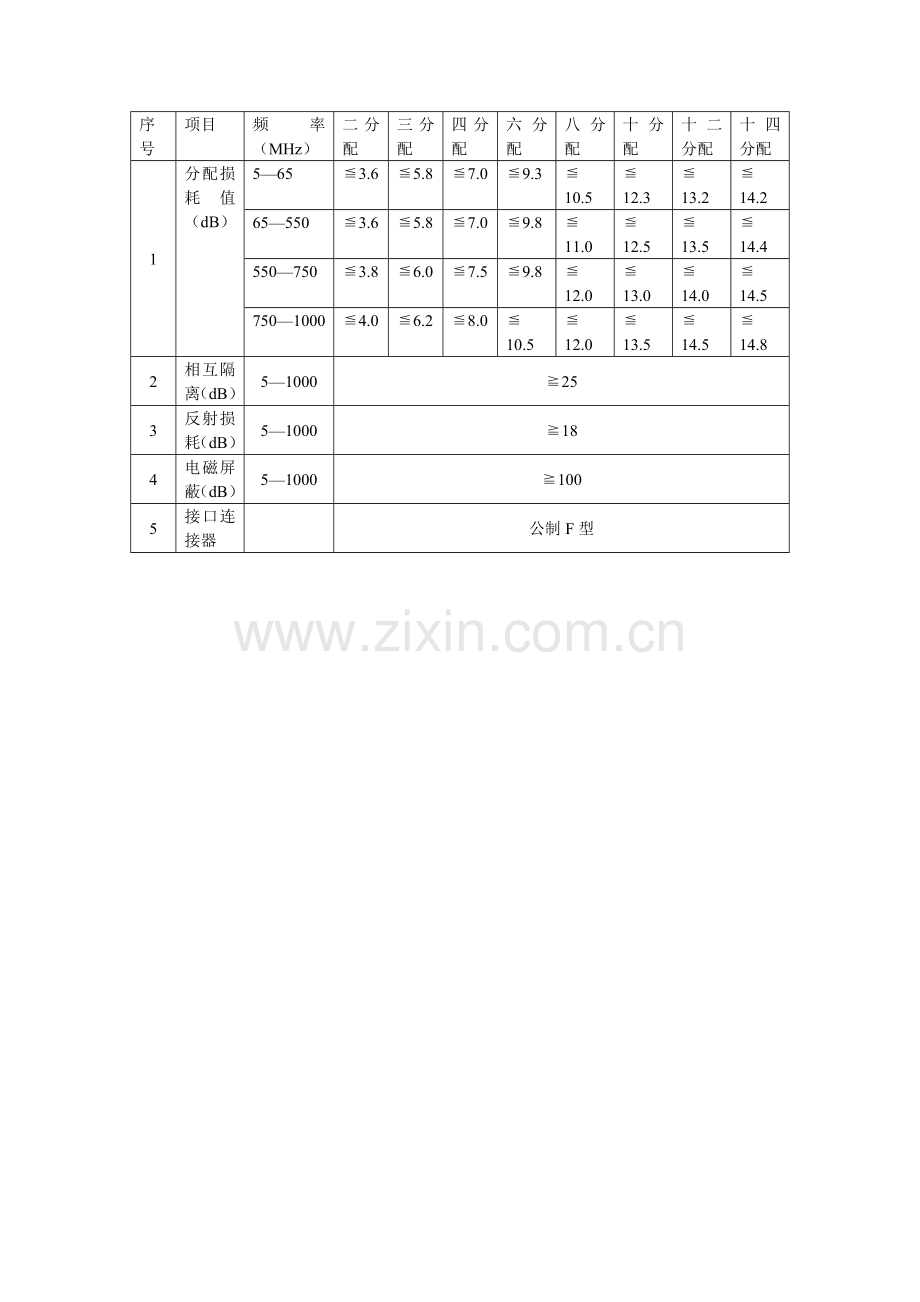

（2）通用型分配器性能参数
序号
项目
频率（MHz）
二分配
三分配
四分配
六分配
八分配
十分配
十二分配
十四分配
1
分配损耗值（dB）
5—65
≦3.6
≦5.8
≦7.0
≦9.3
≦10.5
≦12.3
≦13.2
≦14.2
65—550
≦3.6
≦5.8
≦7.0
≦9.8
≦11.0
≦12.5
≦13.5
≦14.4
550—750
≦3.8
≦6.0
≦7.5
≦9.8
≦12.0
≦13.0
≦14.0
≦14.5
750—1000
≦4.0
≦6.2
≦8.0
≦10.5
≦12.0
≦13.5
≦14.5
≦14.8
2
相互隔离（dB）
5—1000
≧25
3
反射损耗（dB）
5—1000
≧18
4
电磁屏蔽（dB）
5—1000
≧100
5
接口连接器

公制F型

（3）防水电流经过型一分支器性能参数
序号
项目
频率（MHz）
单位
TD108
TD110
TD112
TD114
TD116
TD118
TD120
1
分支损耗（dB）
标称（误差±1.2 dB）
dB
8
10
12
14
16
18
20
2
插入
损耗值
5—65
≦2.3
≦1.8
≦1.7
≦1.7
≦1.7
≦1.5
≦1.3
65—550
≦2.4
≦2.0
≦2.0
≦1.8
≦1.7
≦1.5
≦1.5
550—750
≦2.5
≦2.2
≦2.0
≦2.0
≦1.8
≦1.7
≦1.7
750—1000
≦2.9
≦2.6
≦2.2
≦2.1
≦2.0
≦1.9
≦1.9
3
相互
隔离
5—1000
≧23
≧25
4
反射
损耗
5—1000
≧16
5
屏蔽衰减
5—1000
≧100
6
哼声调制
5—1000（60V/10A）
≧66
7
过流能力（A）
≧10
8
接口连接器
公制F型

（4）防水电流经过型二分支器性能参数
序号
项目
频率（MHz）
单位
性能参数
1
分支损耗（dB）
标称（误差±1.5 dB）
dB
8
10
12
14
16
18
20
22
2
插入
损耗值
5—65
≦3.5
≦2.5
≦2.3
≦2.0
≦1.8
≦1.8
≦1.5
≦1.5
65—550
≦4.0
≦2.5
≦2.5
≦2.0
≦2.0
≦1.8
≦1.3
≦1.3
550—750
≦4.5
≦3.5
≦2.8
≦2.3
≦2.2
≦2.0
≦1.8
≦1.8
750—1000
≦4.5
≦3.7
≦2.9
≦2.7
≦2.5
≦2.3
≦2.0
≦2.0
3
相互
隔离
5—65
≧22
65—550
≧30
550—750
≧25
750—1000
≧22
4
反向
隔离
5—65
>22
>23
>23
>26
>26
>30
>30
>30
65—550
>24
>24
>23
>26
>26
>30
>30
>30
550—750
>22
>22
>22
>23
>26
>28
>30
>30
750—1000
>21
>21
>21
>21
>24
>25
>25
>26
5
反射
损耗
5—65
≧14
65—550
≧16
550—750
≧14
750—1000
≧14
6
屏蔽衰减
5—1000
≧100

(5) 通用型一分支器性能参数
序号
项目
频率（MHz）
TA106
TA108
TA110
TA112
TA114
TA116
TA118
TA120
1
分支损耗（dB）
标称（误差±0.8 dB
6
8
10
12
14
16
18
20
2
插入损耗值（dB）
5—65
≦2.6
≦2.0
≦1.8
≦1.5
≦1.5
≦1.3
≦1.3
≦1.0
65—550
≦2.6
≦2.0
≦1.8
≦1.5
≦1.3
≦1.0
≦1.0
≦0.7
550—750
≦2.6
≦2.0
≦2.0
≦1.5
≦1.6
≦1.3
≦1.3
≦1.3
750—1000
≦2.9
≦2.5
≦2.2
≦1.8
≦1.8
≦1.3
≦1.3
≦1.5
3
相互隔离（dB）
5—1000
≧25
4
反射损耗（dB）
5—1000
≧18
5
电磁屏蔽（dB）
5—1000
≧100
6
接口连接器
公制F型

（6）通用型二分支器性能参数
序号
项目
频率（MHz）
TA208
TA210
TA212
TA214
TA216
TA218
TA220
1
分支损耗（dB）
标称（误差±0.8 dB
8
10
12
14
16
18
20
2
插入损耗值（dB）
5—65
≦3.4
≦2.2
≦1.7
≦1.3
≦0.9
≦0.8
≦0.8
65—550
≦3.6
≦2.5
≦1.8
≦1.6
≦1.0
≦0.9
≦0.8
550—750
≦3.6
≦2.5
≦1.8
≦1.6
≦1.2
≦1.1
≦0.9
750—1000
≦3.7
≦2.9
≦2.0
≦1.8
≦1.5
≦1.4
≦1.0
3
相互隔离（dB）
5—1000
≧25
4
反向隔离（dB）
5—1000
≧25
5
反射损耗（dB）
5—1000
≧18
6
电磁屏蔽（dB）
5—1000
≧100
7
接口连接器

公制F型

(7) 通用型四分支器性能参数
序号
项目
频率（MHz）
TA410
TA412
TA414
TA416
TA418
TA420
1
分支损耗（dB）
标称（误差±0.8 dB
8
10
12
14
16
18
2
插入损耗值（dB）
5—65
≦3.7
≦3.2
≦2.4
≦1.8
≦1.4
≦0.9
65—550
≦3.9
≦3.4
≦2.4
≦1.8
≦1.6
≦0.9
550—750
≦3.9
≦3.4
≦2.6
≦2.0
≦1.6
≦1.0
750—1000
≦4.2
≦3.8
≦2.8
≦2.4
≦1.8
≦1.4
3
相互隔离（dB）
5—1000
≧25
4
反向隔离（dB）
5—1000
≧25
5
反射损耗（dB）
5—1000
≧18
6
电磁屏蔽（dB）
5—1000
≧100
7
接口连接器

公制F型

（8）内置高通滤波器分配器

序号
项目
单位
二分配
三分配
四分配

带外抑制
5—65MHz
dB
≧45
≧45
≧45

插入损耗（IN-DP）
5—65MHz
≦3.7
≦5.5
≦7.5

65—550MHz
≦3.7
≦5.8
≦7.5

550—750MHz
≦3.9
≦6.0
≦8.0

750—1000MHz
≦4.0
≦6.3
≦8.0

插入损耗（IN-TV
87—550MHz
≦4.5
≦6.6
≦8.3

550-750MHz
≦4.7
≦6.8
≦8.8

750—1000MHz
≦4.8
≦7.1
≦8.8

相互隔离
5—1000MHz
≧25
≧25
≧25

反射损耗
5—1000MHz
≧16
≧16
≧16

接口连接器
公制F型

结构
一个端口置高通滤波器，其它直通，并在外壳标明

3. 工作原理示意图
二分配工作原理图

四分配工作原理图

二分支工作原理图

四分支工作原理图

4. 外观照片
普遍要求：
分支分配器外观应整齐，表面不应有显著凹痕、划伤、裂纹、毛刺、变形等现象；表面镀层不应起泡、龟裂和脱落；金属不应有锈蚀和机械磨损；灌注物不应外溢出。
整机机械结构及部件应紧固无松动。说明功效文字符号和图形符合标志应完整、正确、清楚、牢靠，图形符号应符合GB5465.2要求。
一般分支分配器腔体尺寸应≧56×30×15mm（长×宽×高），每个端口输入输出必需带隔离电容。后盖采取锡封形式，满足屏蔽要求。

二分配外观照片 四分配外观照片

通用二分支外观照片 通用四分支外观照片
