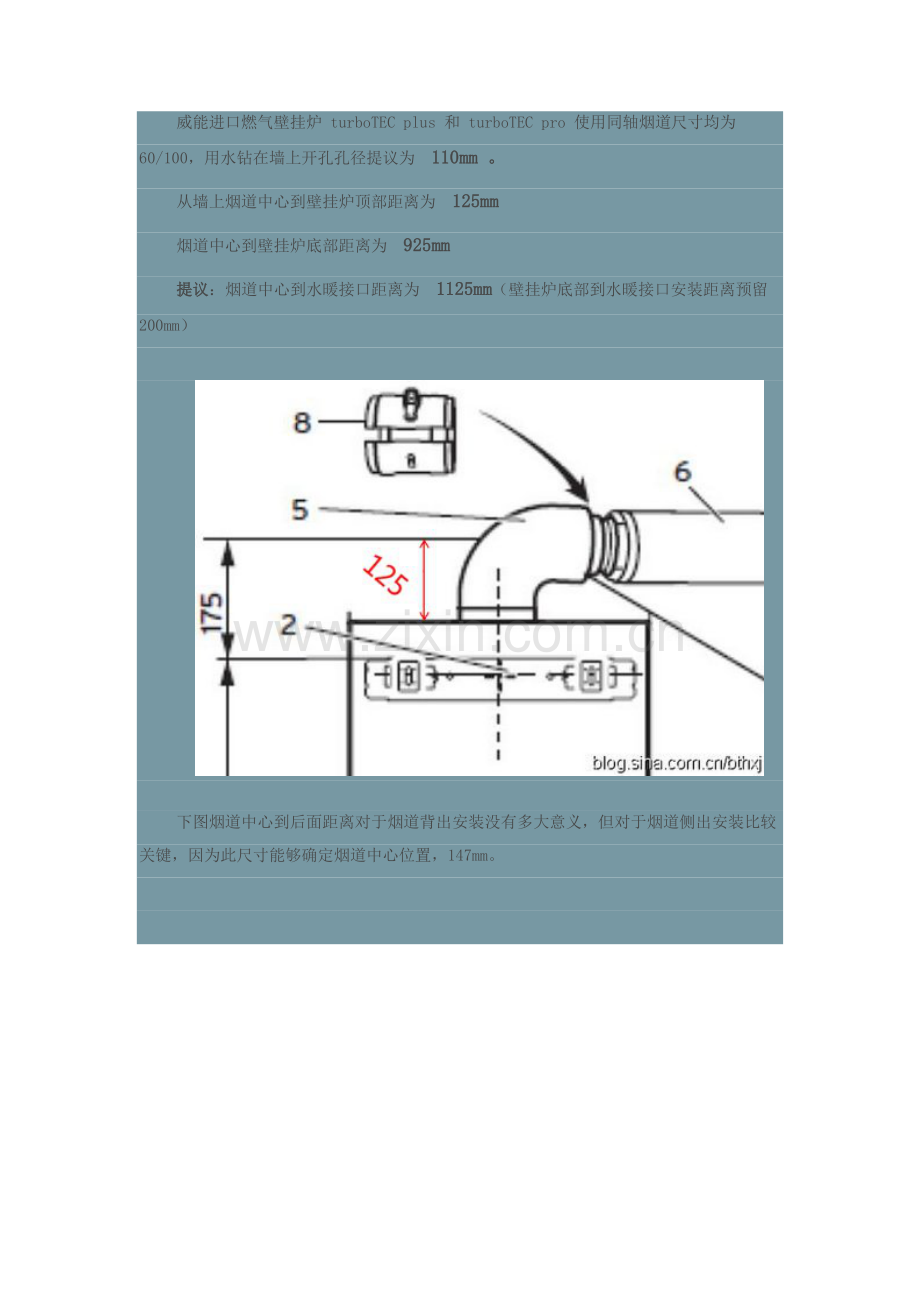

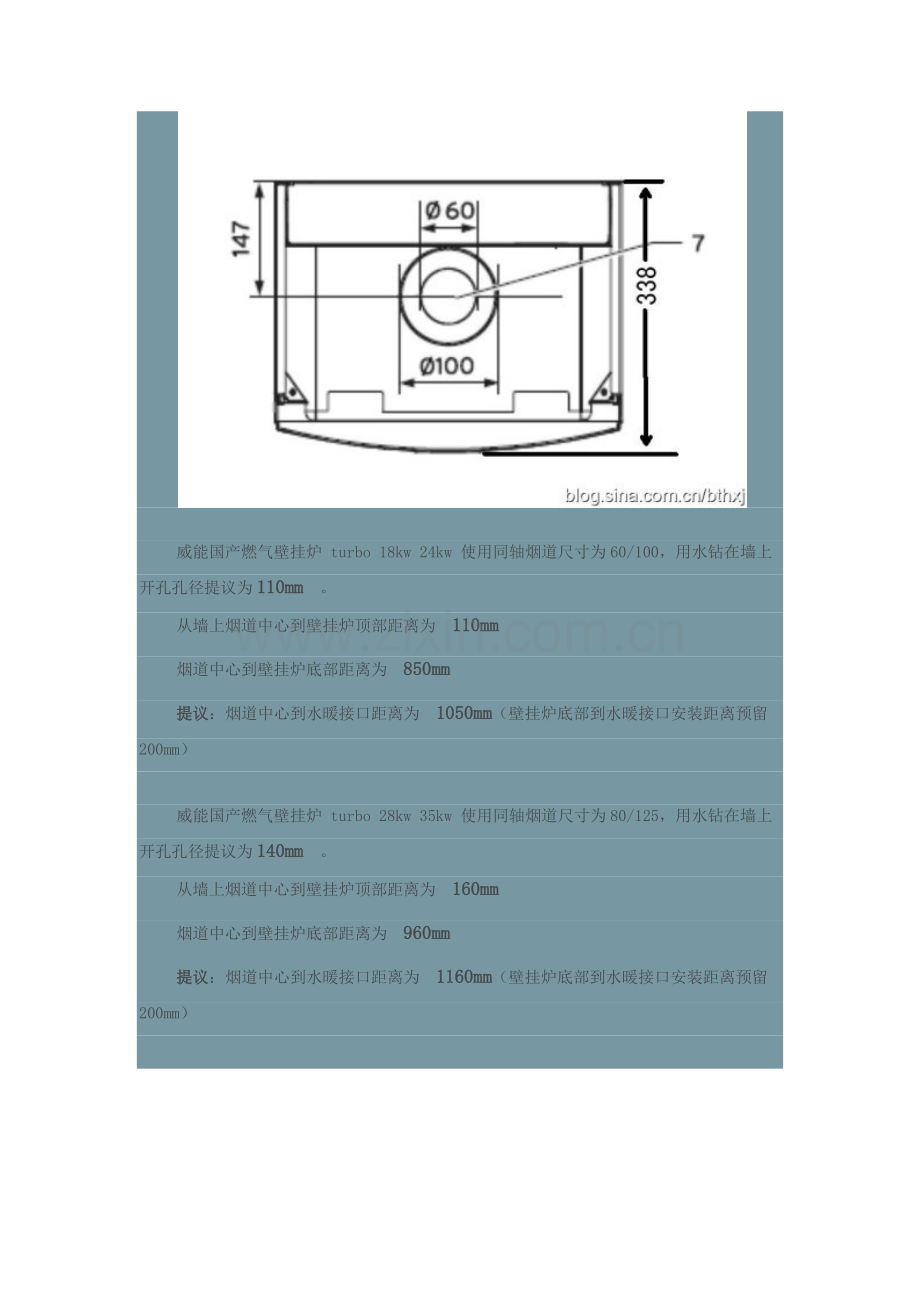

威能进口燃气壁挂炉 turboTEC plus 和 turboTEC pro 使用同轴烟道尺寸均为60/100,用水钻在墙上开孔孔径提议为 110mm 。 从墙上烟道中心到壁挂炉顶部距离为 125mm 烟道中心到壁挂炉底部距离为 925mm   提议:烟道中心到水暖接口距离为 1125mm(壁挂炉底部到水暖接口安装距离预留 200mm)   下图烟道中心到后面距离对于烟道背出安装没有多大意义,但对于烟道侧出安装比较关键,因为此尺寸能够确定烟道中心位置,147mm。     威能国产燃气壁挂炉 turbo 18kw 24kw 使用同轴烟道尺寸为60/100,用水钻在墙上开孔孔径提议为110mm 。 从墙上烟道中心到壁挂炉顶部距离为 110mm 烟道中心到壁挂炉底部距离为 850mm   提议:烟道中心到水暖接口距离为 1050mm(壁挂炉底部到水暖接口安装距离预留 200mm)   威能国产燃气壁挂炉 turbo 28kw 35kw 使用同轴烟道尺寸为80/125,用水钻在墙上开孔孔径提议为140mm 。 从墙上烟道中心到壁挂炉顶部距离为 160mm 烟道中心到壁挂炉底部距离为 960mm   提议:烟道中心到水暖接口距离为 1160mm(壁挂炉底部到水暖接口安装距离预留 200mm)    下图烟道中心到后面距离对于烟道背出安装没有多大意义,但对于烟道侧出安装比较关键,因为此尺寸能够确定烟道中心位置。   威能燃气壁挂炉烟道安装 1. 依据上面给出烟道中心到挂板尺寸,把威能燃气壁挂炉拷到墙上。 2. 将烟道连同密封墙垫一起经过墙孔伸出墙外,然后向内拉,直到密封墙垫紧贴在外墙上。 3. 将90°弯头插入水平烟道排烟管中 4. 将90°弯头另一端压入壁挂炉排烟/进气口内。 5. 确保出墙烟道端口距墙110mm。 6. 烟道出墙处应向下倾斜2-3°,以使冷凝水不会倒流入燃气采暖热水炉。 7. 将烟道密封连接。 8. 将全部连接处用烟道固定圈密封固定。烟道应在墙洞中心位置。 9. 当烟道出口在灯光下时,死去飞虫会弄脏烟道出口,请定时清理。 10.当烟道在人行通道并低于2m时,需加装保护罩。   根据上面说明能够很轻易确定屋内威能燃气壁挂炉安装位置,不过屋外威能壁挂炉烟道出口是否符合安装要求呢?这也是很关键问题!这是关乎生命和财产安全事项,必需根据安装要求来做,马虎不得。
