安防监控使用新版说明书.docx

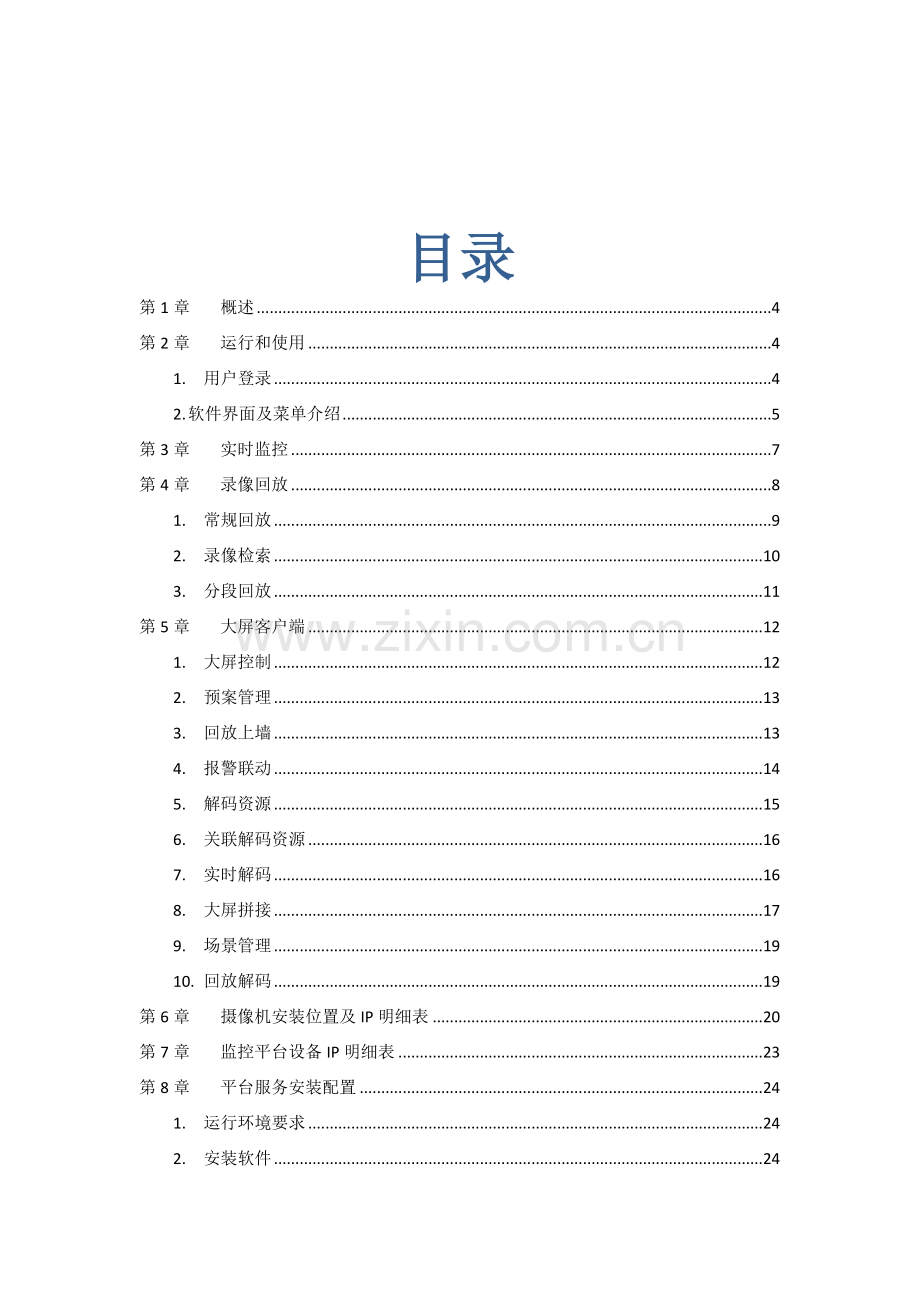

目录
第1章 概述 4
第2章 运行和使用 4
1. 用户登录 4
2. 软件界面及菜单介绍 5
第3章 实时监控 7
第4章 录像回放 8
1. 常规回放 9
2. 录像检索 10
3. 分段回放 11
第5章 大屏客户端 12
1. 大屏控制 12
2. 预案管理 13
3. 回放上墙 13
4. 报警联动 14
5. 解码资源 15
6. 关联解码资源 16
7. 实时解码 16
8. 大屏拼接 17
9. 场景管理 19
10. 回放解码 19
第6章 摄像机安装位置及IP明细表 20
第7章 监控平台设备IP明细表 23
第8章 平台服务安装配置 24
1. 运行环境要求 24
2. 安装软件 24
3. 验证CMS 30
4. 验证服务软件 31
5. 验证客户端 31
第9章 配置服务 32
1. 登录平台 32
2. 配置流程 34

第1章 概述
集中监控管理系统主要应用于监控中心、值班室等场合，具备实时视频监控、摄像机云台控制、录像检索回放、录像备份下载等基础功能，其中客户端还具备接收和处理报警、辅屏预览、控制解码器上电视墙等应用。
第2章 运行和使用
1. 用户登录
第一步：双击桌面客户端图标，显示如下登录框。

第二步：输入用户名、密码、中心服务器IP地址与端口等相关信息。默认情况下：用户名： 密码 端口为 .
第三步：点击《确定》。勾选《记住密码》，保存本次输入的用户名和密码。
2. 软件界面及菜单介绍
软件主界面分7个部分，以下图所表示：

l 系统功效键：键入监控视图、录像回放
l 监控组织树：组织资源机构管理。显示整个系统组织，区域和通道，经过搜索框能够进行通道摄像机搜索。
l 控制面板：提供视频播放时图像控制，包含云台控制，预置点设置和调用，巡航设置和调用、轨迹统计和调用，视频参数调整等。
l 报警信息菜单：显示用户端接收到报警信息，对报警信息确定处理等操作。
l 系统信息：显示CPU占用率，内存占用率信息。
播放面板：

第3章 实时监控
l 点击标签栏《监控视图》，进入监控软件播放界面。首次开启时，播放面板以2*2播放窗口显示，也经过画面分割按键进行窗口分割选择。

l 云台控制：在播放界面，可对正处于播放状态通道进行云台控制操作。经过方向键控制云台 8 个方向转动，经过乌龟显示图标可控制云台转动速度。

l 软件还提供了另外一个云台控制方法——屏幕云台控制。用户能够经过在播放窗口中点击图像上点击鼠标右键选择云台控制选项进行云台控制。云台界面显示以下图：

第4章 录像回放
l 软件支持常规回放、分段回放和事件回放。
l 常规回放：监控软件依据录像存放位置查找回放录像文件。每个窗口回放一个通道。
l 分段回放：将同一通道录像资料按窗口数分割成相等时间段，每个窗口各回放一段，能够快速查看所选通道录像。
l 事件回放：针对设备中监控点报警和 IO 报警录像进行关键查询、回放。

1. 常规回放
选择《常规回放》进入常规回放界面

2. 录像检索
软件支持最多16路回放。回放操作步骤以下：

第一步：选中一个回放窗口，双击期望在该窗口回放监控点，即可回放当日录像。
第二步：设定搜索条件。设置所搜起止时间和录像类型，点击时间框日历菜单，能够经过点击选择日期。也能够手动输入起始时间。
第三步：双击需要回放监控点，开始回放。假如存在符合条件录像文件，将以录像类型对应颜色显示在时间轴上。点击能够对时间轴放大缩小，方便录像文件时间定位。
第四步：录像文件剪辑。在录像条上，按住 Ctrl 键，用鼠标拉出需要下载录像片段。然后在所选录像片段上单击右键，选择“下载此片段”。

3. 分段回放
在标签栏点击选择“分段回放”进入分段回放界面。分段回放将同一通道录像资料按窗口数分割成相等时间段，每个窗口各回放其中一段，能够快速查看所选通道录像。

第一步：在列表中选择需要回放通道，并选择需要回放分段数，可选 4/9/16 段。
第二步：选择搜索文件时间。

第三步：点击搜索录像进行录像文件检索，若有符合搜索条件录像文件，则在时间轴面板显示。不一样时间段路录像会分布在不一样录像分段中。

第5章 大屏用户端
1. 大屏控制
“大屏控制”用于预览上墙和预览场景管理。预览上墙是指将预览画面显示到电视墙上。预览场景管理包含设置场景、修改场景、删除场景。选择“工具 >大屏用户端”，进入“大屏用户端”界面。界面关键参数以下图所表示：

2. 预案管理
“预案管理”关键用于设置、修改、查看轮巡信息。其中，包含单场景轮巡和多场景轮巡两种方
式。界面关键参数以下图所表示：

3. 回放上墙
回放上墙是指将录像画面显示到电视墙。您能够设置监控点、时间、录像类型，自定义回放录像信息。界面关键参数以下图所表示：

4. 报警联动
报警联动是指在监控区域发生报警事件时，能够产生联动事件。大屏用户端联动事件是将报警画面显示到电视墙上。界面关键参数以下图所表示：

5. 解码资源
您能够在“解码器资源”界面，将解码资源布局到电视墙，用于实现视频信息解码过程。界面关键参数以下图所表示：

6. 关联解码资源
关联解码资源是实时解码、大屏接接等功效必需条件。在使用时，请依据实际资源，关联解码资源。
第一步：选择“解码资源”页签。
第二步：依据实际物理连接，将左侧解码资源拖动到右侧对应电视墙上。

第三步：右键单击已关联解码资源电视墙，能够设置分辨率。关键有 1080P，720P，D1，CIF。
7. 实时解码
第一步：选择“大屏控制”页签。
第二步：右键单击右侧电视墙。选择上墙显示器。

第三步：将左侧监控点拖动到右侧电视墙，进行解码，能够分屏解码上墙。电视墙上显示以下图，表示预览解码成功。右键单击正在解码通道，选择“停止解码”，则停止解码。

第四步：双击监控点，打开预览窗口。右键点击预览图像，能够关闭预览和云台控制

8. 大屏拼接
第一步：选择“大屏控制”页签。
第二步：按住鼠标左键，框选需要拼接电视墙。拼接电视墙为2*2为基础。输出1-8为同台解码器能够拼接显示，9-13为第二台解码器拼接不可用。

第三步：选择“拼接”。

第四步：将左侧监控点拖动到右侧电视墙，进行解码。以下图则解码成功上墙。

第五步：单击拼接，点击能够关闭拼接窗口。

9. 场景管理
您能够将电视墙分割模式、拼接模式、监控点保留为场景。经过场景方法，能够实现多资源利用，多样化画面预览。
第一步：依据实际完成“实时解码”“ 大屏拼接”等布局。

第二步：单击，出现“场景名称”对话框。

第三步：输入名称，单击“确定”，保留场景。单击保留已存在场景修改。

10. 回放解码
第一步：选择“回放上墙”页签。
第二步：双击“录像资源”监控点。时间轴上将显示监控点名称。
双击

第三步：设置搜索条件。单击“搜索录像”。

第四步：将时间轴上监控点名称拖动到右侧电视墙，进行录像回放。电视墙上显示表示回放成功。

第6章 摄像机安装位置及IP明细表
伊泰集团新装监控点位表
序号
安装位置
设备IP地址
录像存放地址
1
办公楼南侧路段（西路口）
10.2.1.30
205
2
办公楼南侧路段（东路口）
10.2.1.31
205
3
广场南侧草坪（东北角）
10.2.1.32
205
4
广场南侧草坪（西北角）
10.2.1.33
205
5
广场南侧草坪（西南角）
10.2.1.34
205
6
广场东侧停车场（南出口）
10.2.1.35
205
7
隶属楼北侧路段（东入口右
10.2.1.36
205
8
隶属楼北侧路段（东入口左
10.2.1.37
205
9
广场东侧车场北入口
10.2.1.38
205
10
广场北侧 草坪（东南角）
10.2.1.39
205
11
广场北侧草坪 （西南角）
10.2.1.40
205
12
广场北侧草坪（ 西北角）
10.2.1.41
205
13
广场北入口
10.2.1.42
205
14
主楼后门南侧
10.2.1.43
205
15
主楼后门北侧
10.2.1.44
205
16
办公楼正门前云台
10.2.1.45
205
17
会议中心门前云台
10.2.1.46
205
18
地下停车场1入口
10.2.1.10
205
19
地下停车场2车位1
10.2.1.11
205
20
地下停车场3车位2
10.2.1.12
205
21
地下停车场4车位3
10.2.1.13
205
22
下停车场5内部通道
10.2.1.14
205
23
小车队车场1
10.2.1.72
205
24
小车队车场2
10.2.1.73
205
25
办公楼楼顶南面球机1
10.2.1.74
205
26
办公楼楼顶北面球机2
10.2.1.75
205
27
隶属楼一楼门口
10.2.17.10
205
28
隶属楼一楼走廊
10.2.17.11
205
29
隶属楼二楼走廊
10.2.17.12
205
30
隶属楼三楼走廊
10.2.17.13
205
31
A区2#楼西侧车库
10.2.1.50
206
32
A区3#楼东侧车库
10.2.1.51
206
33
A区3#楼西侧车库
10.2.1.52
206
34
A区2#、3#楼前云台
10.2.1.53
206
35
A区3#楼西侧路段拐弯处球机
10.2.1.54
206
36
A区4#楼单元门口
10.2.1.55
206
37
A区4#楼东侧车库
10.2.1.56
206
38
A区4#楼西侧车库
10.2.1.57
206
39
A区5#楼东侧车库
10.2.1.58
206
40
A区6#楼东侧车库
10.2.1.59
206
41
A区6#楼东侧路段
10.2.1.60
206
42
A区7#楼东侧车库
10.2.1.61
206
43
A区7#楼西侧车库
10.2.1.62
206
44
A区8#楼东侧车库
10.2.1.63
206
45
A区8#楼西侧车库
10.2.1.64
206
46
A区9#楼东侧车库
10.2.1.65
206
47
A区9#楼西侧路段拐弯处云台
10.2.1.66
206
48
A区北入口
10.2.1.67
206
49
五号楼西侧车库门口云台
10.2.1.68
206
50
A区电网1
10.2.1.69
206
51
A区电网2
10.2.1.70
206
52
A区电网3
10.2.1.71
206
53
办公楼一楼电梯厅
10.2.1.29
206
54
办公楼调度中心门口
10.2.1.76
206
55
会议中心大厅正门
10.2.18.10
206
56
会议中心大厅
10.2.18.11
206
57
办公楼大厅吧台
10.2.1.15
207
58
办公楼大厅正门
10.2.1.16
207
59
办公楼大厅走廊
10.2.1.17
207
60
财务大厅1
10.2.1.18
207
61
财务大厅2
10.2.1.19
207
62
财务大厅3
10.2.1.20
207
63
财务办公室1
10.2.1.21
207
64
财务办公室2
10.2.1.22
207
65
二层弧形楼梯口
10.2.1.23
207
66
二层走廊
10.2.1.24
207
67
四层走廊
10.2.4.10
207
68
五层走廊
10.2.4.11
207
69
六层走廊
10.2.7.10
207
70
七层走廊
10.2.7.11
207
71
九层走廊
10.2.7.12
207
72
十层走廊
10.2.7.13
207
73
十一层走廊
10.2.13.10
207
74
十二层走廊
10.2.13.11
207
75
十三层走廊
10.2.13.12
207
76
十六层走廊南
10.2.13.13
207
77
电梯机房入口
10.2.13.14
207
78
十六楼梯口
10.2.13.15
207
79
办公楼电梯厅东1
10.2.13.20
207
80
办公楼电梯厅东2
10.2.13.21
207
81
办公楼电梯厅东3
10.2.13.22
207
82
办公楼电梯厅西
10.2.13.23
207
83
主楼二楼会议中心通道1
10.2.1.25
207
84
主楼二楼会议中心通道2
10.2.1.26
207
85
主楼二楼通天台通道
10.2.1.27
207
86
主楼二楼电视台通道
10.2.1.28
207
第7章 监控平台设备IP明细表
伊泰集团监控平台IP明细表
序号
设备名称
设备IP地址
用户名
密码
1
智能分析服务器
10.2.1.200
admin
hik12345+
2
平台软件服务器
10.2.1.201
admin
hik12345+
3
平台数据配置IP地址
10.2.1.201
admin
12345
4
流媒体服务器
10.2.1.202
admin
hik12345+
5
高清解码器1
10.2.1.203
admin
12345
6
高清解码器2
10.2.1.204
admin
12345
7
64路NVR1
10.2.1.205
admin
12345
8
64路NVR2
10.2.1.206
admin
12345
9
64路NVR3
10.2.1.207
admin
12345
10
控制键盘
10.2.1.208
admin
12345
11
控制电脑
10.2.1.209
无
无
12
16路NVR1
10.2.1.210
admin
12345
13
16路NVR2
10.2.1.211
admin
12345
14
16路NVR3
10.2.1.212
admin
12345
15
16路NVR4
10.2.1.213
admin
12345
16
16路NVR5
10.2.1.214
admin
12345
17
16路NVR6
10.2.1.215
admin
12345
18
16路NVR7
10.2.1.216
admin
12345
19
16路NVR8
10.2.1.217
admin
12345
第8章 平台服务安装配置
1. 运行环境要求
CMS 和服务器：
CPU：Intel(R) Xeon(R) CPU 3440 或更高
内存：DDR3 4GB
硬盘：320GB
操作系统：Windows Server® Server
浏览器：IE7/IE8
显示：1024*768 分辨率或更高，硬件支持 DirectX9.0c 或更高版本
用户端：

用户端：
CPU：Intel(R) Xeon(R) CPU 3440 或更高
内存：DDR3 4GB
硬盘：320GB
操作系统：Windows Server® Server/ Server/Window s 7/ Windows XP
浏览器：IE7/IE8
显示：1024*768 分辨率或更高，硬件支持 DirectX9.0c 或更高版本

2. 安装软件
l 安装 CMS

按以下步骤进行安装：

步骤1 在安装包目录下，打开“CMS”文件夹

步骤2 双击 CMS 可实施文件，开启安装程序。出现准备安装对话框，大约连续 2s，自动进入欢迎对话框。

步骤3 单击“下一步”。出现“安装类型”对话框。

步骤4 选择“定制”，可自定义安装功效模块，单击“下一步”。出现“选择目标地位置”对话框。

步骤5 选择 CMS 安装路径，单击“下一步”。出现“选择功效”对话框。

步骤6 假如是第一次安装，需要选择全部功效。单击“下一步”。出现“能够安装该程序了”对话框

步骤7 单击“安装”。在“安装状态”对话框中显示安装进度，大约连续 2 分钟。 在“InstallShield Wizard 完成”对话框中单击“完成”

l 安装服务器
按以下步骤进行安装：
步骤1 在安装包目录下，打开“服务器”文件夹。
步骤2 双击服务器可实施文件，开启安装程序。出现准备安装对话框，大约连续 2s，自动进入出现欢迎使用对话框。

步骤3 单击“下一步”。出现“安装类型”对话框。

步骤4 选择“定制”，可自定义安装功效模块。单击“下一步”。出现“选择目标地位置”对话框
。
步骤5 选择服务器安装路径，单击“下一步”。出现“选择功效”对话框。

步骤6 依据实际选择服务器（如单配流媒体服务器，则流媒体不安装在本台机器上，按上述措施安装流媒体服务于流媒体服务器）。单击“下一步”。出现“能够安装该程序了”对话框。

步骤7 单击“安装”。在“安装状态”对话框中显示安装进度，大约连续 2 分钟。在“InstallShield Wizard 完成”对话框中单击“完成”。

l 安装用户端

按以下步骤进行安装：

步骤1 在安装包目录下，打开“用户端”文件夹。

步骤2 双击用户端可实施文件，开启安装程序。出现准备安装对话框，大约连续 2s。

步骤3 单击“下一步”。出现“选择安装程序路径”对话框。

步骤4 选择安装路径，单击“下一步”。出现“能够安装该程序了”对话框。

步骤5 单击“安装”。在“安装状态”对话框显示安装进度，大约连续 2 分钟。在“InstallShield Wizard 完成”对话框中单击“完成”。

3. 验证CMS
当您是第一次安装 CMS 时，按以下步骤进行验证：

步骤1 打开 IE 浏览器，在地址栏中输入安装 CMS 计算机 IP 地址，按回车键，进入登录界面。，输入.

步骤2 输入用户名和密码， “登录” 进入主界面。单击，默认用户名为 admin，密码为 12345。则说明安装成功。

4. 验证服务软件
步骤1 双击桌面 ，出现“Watchdog”对话框。检验各服务器是否运行正常。（核实是否安装选择服务已安装）

5. 验证用户端
第一步：双击桌面用户端图标，显示以下登录框。

第二步：输入用户名、密码、中心服务器IP地址和端口等相关信息。默认情况下：用户名：admin 密码12345 端口为80.
第9章 配置服务
1. 登录平台
步骤 1 打开 IE 浏览器，在地址栏中输入 CMS IP 地址，按回车键。10.2.1.201

步骤 2 输入用户名和密码，默认用户名为 admin，密码为 12345，单击“登录”。

登录模式分为以下三种：
管理平台：能够管理公告和授权信息，查看报警信息和网元异常信息，下载插件，操作配置用户端和控制用户端各项功效。
控制用户端：只显示控制用户端界面，以下图：

配置用户端：只显示配置用户端界面，以下图：

三种模式切换方法以下：

l 在“管理平台”模式下，单击“配置用户端”下任意图标，即可进入配置用户端界面。

l 在“管理平台”模式下，单击“控制用户端”下任意图标，，即可进入控制用户端界面。

l
l
l 在“配置用户端”模式或“控制用户端”模式下，单击右上角“返回管理平台”，即返回“管理平台”。

2. 配置步骤
第一步：点击主页面《组织资源》进入，以下图：

第二步：点击服务器子页面，增加相关服务，以下图：

第三步：在服务器子页面，增加相关服务，（流媒体IP为10.2.1.202，其它服务IP为10.2.1.201）以下图：

第4步：添加解码器，用户名：admin 密码：12345 ，点击远程获取，点击保留完成。

第5步：添加NVR设备及硬盘录像机，（NVR选海康**64系列NVR设备，硬盘录像机选海康8000系列网络硬盘录像机）。

第6步：添加组织机构及摄像机，添加完成保留。用户端可正常浏览操控大屏用户端。
添加监控区域

点击添加监控点
