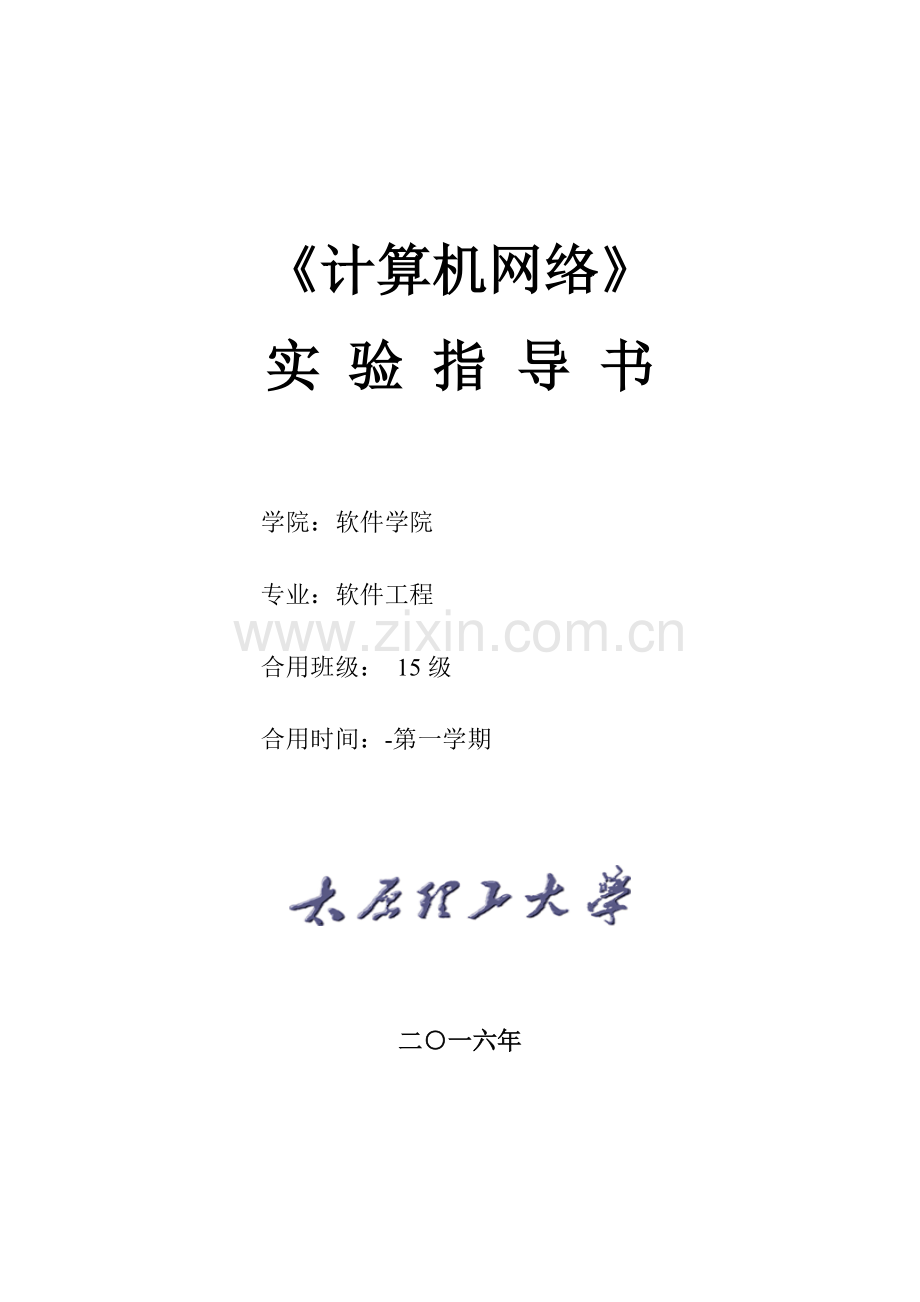

《计算机网络》
实 验 指 导 书

学院：软件学院
专业：软件工程
合用班级： 15级
合用时间：-第一学期

二○一六年

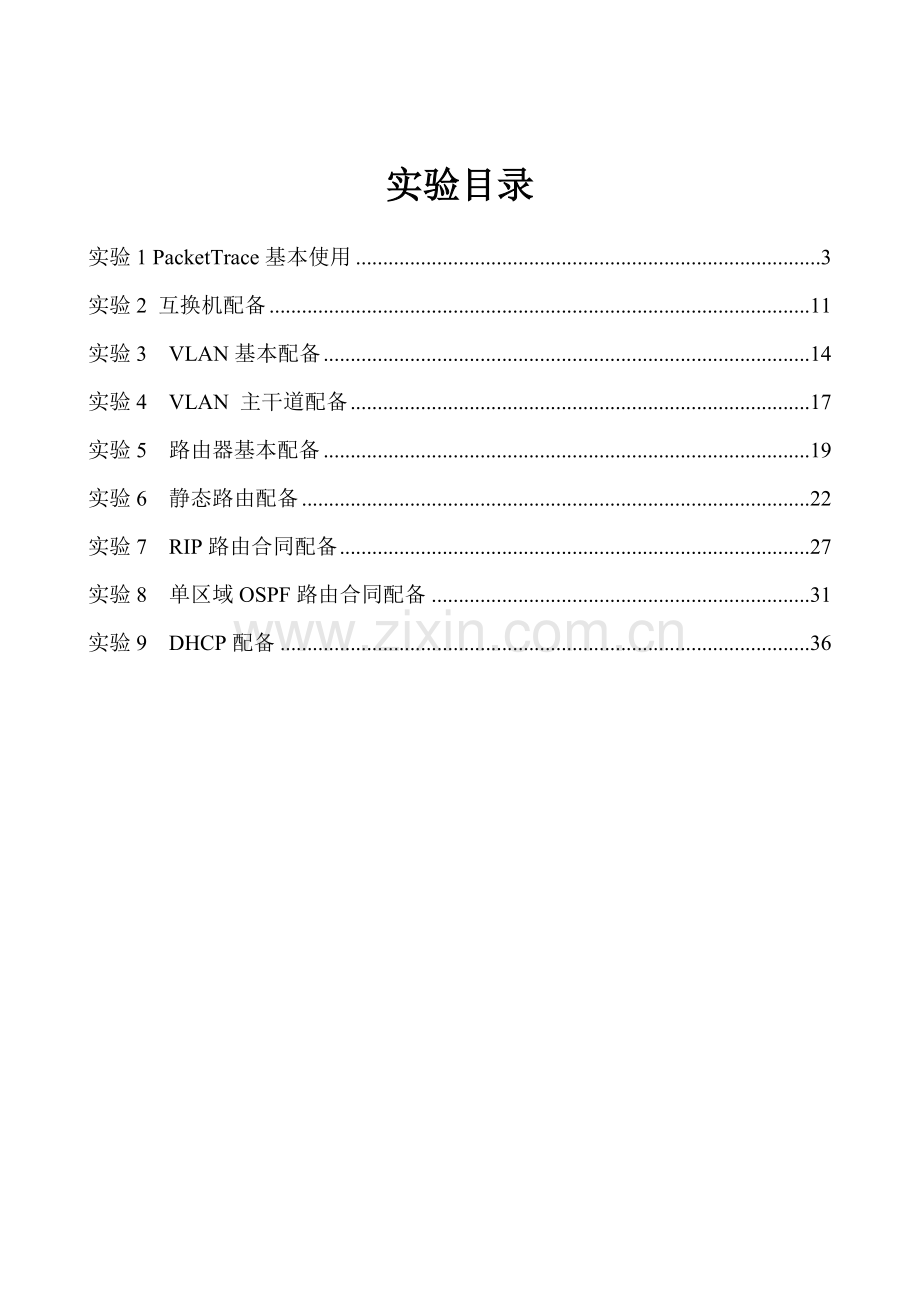

实验目录
实验1 PacketTrace基本使用 3
实验2 互换机配备 11
实验3 VLAN基本配备 14
实验4 VLAN 主干道配备 17
实验5 路由器基本配备 19
实验6 静态路由配备 22
实验7 RIP路由合同配备 27
实验8 单区域OSPF路由合同配备 31
实验9 DHCP配备 36

实验1 PacketTrace基本使用
一、实验目
掌握Cisco Packet Tracer软件用法。
二、实验任务
在Cisco Packet Tracer中用HUB组建局域网，运用PING命令检测机器互通性。
三、实验设备
集线器（HUB）一台，工作站PC三台，直连电缆三条。
四、实验环境
实验环境如图1-1所示。

图1-1 实验环境
五、实验环节
（一）安装模仿器
1、运营“PacketTracer53_setup”文献，并按如下图所示完毕安装；

图1-2 安装界面
点“NEXT”

图1-3 安装界面
选取“I accept the agreement”后，点“next”

图1-4 安装界面
不用更改安装目录，直接点 “next”

图1-5 安装界面
点 “next”

图1-6 安装界面
点 “next”

图1-7 安装界面
点 “install”

图1-8 安装界面
正在安装

图1-9 安装界面
点“Finish”，安装完毕

图1-10 PT界面

（二）使用模仿器
1、运营Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。

图1-11 简朴以太网
2、分别点击各工作站PC，进入其配备窗口，选取桌面（Desktop）项，选取运营IP地址配备（IP Configuration），设立IP地址和子网掩码分别为PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。
3、点击Cisco Packet Tracer软件右下方仿真模式（Simulation Mode）按钮，如图1-12所示。将Cisco Packet Tracer工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。

图1-12 按Simulation Mode按钮
4、点击PC0进入配备窗口，选取桌面（Desktop）项，选取运营命令提示符（Command Prompt），如图1-13所示。

图1-13 进入PC配备窗口
5、在上述DOS命令行窗口中，输入Ping 1.1.1.2命令，回车运营。然后在仿真面板(Simulation Panel)中点击自动捕获/播放（Auto Capture/Play）按钮，如图1-14所示。

图1-14 点击自动抓取/运营按钮
6、观测数据包发送演示过程，相应地在仿真面板事件列表（Event List）中观测数据包类型。如图1-15和图1-16所示。

图1-15 数据包发送过程演示 图1-16 事件列表中显示数据包类型

实验2 互换机配备
一、实验目
1、掌握互换机基本配备环节和办法。
2、掌握查看和测试互换机基本配备环节和办法。
二、实验任务
配备互换机基本参数，检查互换机基本参数配备。
三、实验设备
互换机Catalyst WS 2950-24一台，工作站PC一台，控制台电缆一条。
四、实验环境
实验环境如图2-1所示，阐明：只需要运用控制台电缆将两台设备连接（蓝色线），不用管黑色线。

图2-1 互换机基本配备实验环境
五、实验环节
1、运营Cisco Packet Tracer软件，在逻辑工作区放入一台互换机和一台工作站PC，用控制台电缆（Console）连接互换机和工作站PC，互换机端接Console口，PC端接RS232口。
2、点击工作站PC，进入其配备窗口，选取桌面（Desktop）项，选取运营超级终端（Terminal），弹出超级终端设立（Terminal Configuration）对话框，点击OK按钮拟定。
3、弹出超级终端运营界面，显示互换机启动信息，浮现“Press RETURN to get started!”提示，按“回车”键直到浮现顾客模式提示符Switch>
4、按表2-1内容对互换机进行基本配备。
表2-1 互换机配备
命令
解释
Switch>enable
从顾客模式进入特权模式
Switch#configure terminal
Enter configuration commands，one per line. End with CNTL/Z.
从特权模式进入全局配备模式
Switch(config)#hostname SwitchA
设立互换机名称为SwitchA
SwitchA(config)#exit
退到上层操作模式
Switch#configure terminal
从特权模式进入全局配备模式
SwitchA(config)#no ip domain-lookup
禁止名称解析服务，这个是防止DNS解析命令诸多时候，如果你敲错命令了，cisco会把它当成一种地址来找。并且找过程非常慢，停止也停不了。
SwitchA(config)#end
%SYS-5-CONFIG_I：Configured from console by console
SwitchA#
退到上一级操作模式
Switch#configure terminal
Enter configuration commands，one per line. End with CNTL/Z.
从特权模式进入全局配备模式
SwitchA(config)#interface vlan 1
配备管理IP
SwitchA(config-if)#ip address 192.168.0.1 255.255.255.0
SwitchA(config-if)#no shutdown
%LINK-5-CHANGED：Interface Vlan1，changed state to up
%LINEPROTO-5-UPDOWN：Line protocol on Interface Vlan1，changed state to up
SwitchA(config-if)#exit
SwitchA(config)#ip default-gateway 192.168.0.254
设立默认网关地址
SwitchA(config)#end
%SYS-5-CONFIG_I：Configured from console by console
SwitchA#

SwitchA#conf t
Enter configuration commands，one per line. End with CNTL/Z.
从特权模式进入全局配备模式
SwitchA(config)#int f0/1
进入端口1配备模式
SwitchA(config-if)#speed ?
10 Force 10 Mbps operation
100 Force 100 Mbps operation
auto Enable AUTO speed configuration
配备端口速度
SwitchA(config-if)#speed auto

SwitchA(config-if)#duplex ?
auto Enable AUTO duplex configuration
full Force full duplex operation
half Force half-duplex operation
端口工作模式配备
？作用：查看该命令参数
SwitchA(config-if)#duplex auto

SwitchA(config-if)# end
%SYS-5-CONFIG_I：Configured from console by console
SwitchA#

SwitchA#show running-config
Building configuration...
Current configuration ：1039 bytes!
version 12.1
no service password-encryption
……
--More--
显示运营时配备文献内容
SwitchA#show startup-config
Startup-config is not present
显示启动配备文献内容
SwitchA#show interfaces vlan 1

显示VLAN信息
SwitchA#show interfaces

显示端口信息
5、练习互换机上下文协助用法
（1） 命令缩写
（2） Tab键补全命令
（3） ？号使用
（4） 错误输入提示
（5） 历史命令

实验3 VLAN基本配备
一、实验目
掌握互换机上创立VLAN、分派静态VLAN成员办法。
二、实验任务
1、配备两个VLAN：VLAN 2和VLAN 3并为其分派静态成员。
2、测试VLAN分派成果。
三、实验设备
Cisco互换机一台，工作站PC四台，直连网线四条，控制台电缆一条。
四、实验环境
实验环境如图3-1所示。

图3-1 “VLAN配备”实验环境
五、实验环节
1、运营Cisco Packet Tracer软件，在逻辑工作区放入一台互换机和四台工作站PC，用直通线（CopperStraight-Through）连接互换机和工作站PC。
2、分别点击工作站PC0~PC3，进入其配备窗口，选取桌面（Desktop）项，选取运营IP设立（IP Configuration），如图3-2所示，设立IP地址和子网掩码分别为

图3-2 PC机地址设立

图3-2 选取运营IP设立 图3-3 设立IP地址和子网掩码
3、划分VLAN之前测试工作站PC间连通性：
从PC0到PC1测试，点击工作站PC0，进入其配备窗口，选取桌面（Desktop）项，选取运营DOS命令行（Command Prompt），打开DOS命令行窗口，在DOS提示符下输入：ping 192.168.1.2后，回车确认,测试成果表达连通。
同理，从PC0到PC2测试成果也为连通。
而从PC0到PC3测试成果不连通，由于不在同一网段。
4、创立VLAN 2 和VLAN 3
点击互换机进入其配备界面，选取命令行（CLI）项，如图3-4所示。

图3-4 互换机命令行界面
输入如下命令，创立VLAN 2 和VLAN 3。

图3-5 创立VLAN
5、输入如图3-6所示命令，静态分派VLAN成员，将互换机上端口2、3、4分派成VLAN 2成员，端口5、6、7分派成VLAN 3成员。

图3-6 分派VLAN成员
6、测试划分VLAN后工作站PC间连通性
从PC0到PC1测试，点击工作站PC0，进入其配备窗口，选取桌面（Desktop）项，选取运营DOS命令行（Command Prompt），打开DOS命令行窗口，在DOS提示符下输入：ping 192.168.1.2后，回车确认，如图3-7所示。
PC>ping 192.168.1.2（通）。PC0和PC1在同一种VLAN中，且在同一种网段内。

图3-7 PC0和PC1通
从PC0到PC2测试：
PC>ping 192.168.1.3（不通），如图3-8所示。PC0和PC2虽然IP地址属同一网段，但分处在不同VLAN中，因此不能互相通信。

图3-8 PC0和PC2不通
从PC2到PC3测试：
PC>ping 192.168.2.1（不通）。PC2和PC3在同一VLAN中，但IP地址不在同一网段内。

实验4 路由器基本配备
一、实验目
1、掌握运用超级终端配备路由器时连接和参数设立。
2、掌握用配备向导配备路由器环节和办法。
3、掌握检查路由器配备和状态路由器命令。
4、掌握手工对路由器进行初始配备环节和办法。
二、实验任务
1、通过控制台电缆，运用超级终端软件和路由器配备向导对路由器进行初始配备。
2、通过控制台电缆，运用超级终端软件对路由器进行手工初始配备。
3、通过控制台电缆，练习惯用路由器高档配备命令用法。
三、实验设备
路由器一台，工作站PC一台，控制台电缆一条，交叉双绞线一条。
四、实验环境
实验环境如图4-1所示。

图4-1 “路由器配备”实验环境
五、实验环节
（一）超级终端登录路由器
1、运营Cisco Packet Tracer软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console口，PC端接RS232口。
2、启动超级终端。
3、在系统设立对话框中，浮现“Continue with configuration dialog?[yes/no]:”提示时，键入“n”，浮现“Press RETURN to get started!”提示，按“回车”键直到浮现顾客EXEC模式提示符Router>。
4、按表4-1，练习路由器四种工作模式互相转换。
表4-1 路由器工作模式转换
命令
解释
Router>enable
顾客EXEC模式，输入enable命令转换至特权模式。
Router#configure terminal
Enter configuration commands，one per line. End with CNTL/Z.
特权模式，输入configure terminal命令转换至全局配备模式。
Router(config)#interface fastEthernet0/0
全局配备模式，输入interface XXX命令进入接口配备模式。
Router(config-if)#exit
接口配备模式，输入exit命令转换到全局配备模式，如果输入end命令将直接转换到特权模式。
Router(config)#exit
%SYS-5-CONFIG_I：Configured from console by console
全局配备模式，输入exit命令转换到特权模式。如果输入end命令将直接转换到特权模式。
Router#disable
特权模式，输入disable命令转换到顾客EXEC模式。
Router>
顾客EXEC模式。
（二）通过以太网口Telnet登录路由器
1、运营Cisco Packet Tracer软件，在逻辑工作区放入一台路由器和一台工作站PC，用控制台电缆（Console）连接路由器和工作站PC，路由器端接Console口，PC端接RS232口。
2、再使用交叉双绞线（Copper Cross-Over）连接路由器Fastethernet 0/0接口和PC工作站网卡接口。
3、启动超级终端。
4、在超级终端中对“Continue with configuration dialog?[yes/no]:”提示选取“n”，浮现“Press RETURN to get started!”提示，按“回车”键直到浮现顾客EXEC模式提示符Router>。
5、按表4-2，对路由器作如下配备：
表4-2 路由器配备
命令
解释
Router>en

Router#conf t
Enter configuration commands，one per line. End with CNTL/Z.

Router(config)#int f0/0
配备Fastethernet0/0口
Router(config-if)#ip address 192.168.0.1 255.255.255.0
设立IP地址
Router(config-if)#no shut
%LINK-5-CHANGED：Interface FastEthernet0/0，changed state to up
%LINEPROTO-5-UPDOWN：Line protocol on Interface FastEthernet0/0，changed state to up
打开端口，查看工作区中，交叉线两端批示点已由红色变为绿色。
Router(config-if)#exit

Router(config)#enable password 123456
%SYS-5-CONFIG_I：Configured from console by console
设立由顾客模式到特权模式口令为123456
Router(config)#line vty 0 4
设立虚拟终端线路，容许5个（0-4）Telnet会话连接。
Router(config-line)#password cisco
设立登录终端口令为cisco，口令可自己定义。
Router(config-line)#login
设立登录终端时检查口令。
Router(config-line)#end
%SYS-5-CONFIG_I：Configured from console by console

6、点击工作站PC0，进入其配备窗口，选取桌面（Desktop）项，选取运营IP设立（IP Configuration），设立IP地址和子网掩码为PC0：192.168.0.2/24。
7、再选取运营DOS命令行（Command Prompt），如图2-4所示，打开DOS命令行窗口，在DOS提示符下输入：telnet 192.168.0.1后，回车确认。已能登录路由器，如图4-2所示。

图4-2 打开DOS命令行窗口

图4-3 telnet登录路由器

实验5 VLAN 主干道配备
一、实验目
掌握互换机上创立互换机间主干道，实现对多VLAN 运送。
二、实验任务
1、配备两个互换机上分别创立两个VLAN：VLAN2和 VLAN3 并为其分派静态成员。
2、创立两个互换机上主干道，测试主干道工作状况。
三、实验设备
Cisco 互换机两台，工作站PC 四台，控制台电缆一条。
四、实验环境
实验环境如图5-1所示。

五、实验环节
1、运营Cisco Packet Tracer软件，在逻辑工作区放入两台互换机和六台工作站PC，按图5-1用直
连线（CopperStraight-Through）连接互换机和工作站PC，用交叉双绞线（Copper Cross-Over）连接两
台互换机FastEthernet0/1 口。
2、创立VLAN 2 和VLAN 3，按实验4 中创立VLAN 环节，分别在两台互换机上创立VLAN 2
和 VLAN 3。
3、静态分派 VLAN 成员，将两台互换机端口 2、3、4 分派成 VLAN 2 成员，端口 5、6、7
分派成VLAN 3成员。
4、分别点击工作站 PC0~PC5，进入其配备窗口，选取桌面（Desktop）项，选取运营 IP 设立（IP
Configuration），设立IP 地址和子网掩码分别为
PC0：192.168.1.1/24（表达 IP：192.168.1.1 子网掩码：255.255.255.0） ，
PC1：192.168.1.2/24，
PC2：192.168.1.3/24，
PC3： 192.168.2.1/24，
PC4：192.168.1.4/24，
PC5：192.168.2.2/24。
5、测试工作站PC间连通性。
从PC0到PC1：PC>ping 192.168.1.2 （通，相似VLAN，相似网段）
从PC0到PC2：PC>ping 192.168.1.3 （不通，网段相似，处在不同VLAN）
从PC0到PC4：PC>ping 192.168.1.4 （不通，相似VLAN，相似网段，但分处在两台互换机，需要配

置主干道）
请同窗们再继续测试从PC0 到PC3、从 PC2 到PC3、从PC2 到 PC5、从 PC3 到 PC5 连通性，并分
析成果。
6、分别在两台互换机中输入命令，配备主干道，如图 5-2所示。

7、测试工作站PC间连通性。
从PC0到PC4：PC>ping 192.168.1.4 （通，相似VLAN，相似网段，分处在两台互换机，通过主干道相连），如图 5-3所示。

请同窗继续测试各工作站PC间互相连通性，并加以分析。

实验6 静态路由配备
一、 实验目
掌握静态路由配备办法。
二、 实验任务
置3台路由器上静态路由，实现模仿远程网络互联。
三、 实验设备
Cisco路由器3台，工作站PC两台，交叉线、V35线各两根。
四、 实验环境
实验环境如图6－1所示。

图6－1 静态路由配备实验环境
五、 实验环节
（一）环境设立
1、 运营Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配备窗口，关闭电源，分别加入一种2口同异步串口网络模块（WIC-2T），重新打开电源，如图6－2所示。然后，用交叉线（Copper Cross-Over）按图6-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。

图6－2 路由器加载2口同异步串口网络模块
2、 分别点击工作站PC1、PC3，进入其配备窗口，选取桌面（Desktop）项，选取运营IP设立（IP Configuration），设立IP地址、子网掩码和网关分别为
PC1：192.168.1.100/24 gw：192.168.1.1，
PC3：192.168.3.100/24 gw：192.168.3.3

6-3 PC1地址设立 6-4 PC3地址设立

（二）静态路由实验
1、点击路由器R1，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：

图6-5路由器R1接口配备
点击路由器R2，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：

图6-6路由器R1接口配备
同理对R3进行相应配备：

图6-7 路由器接口配备
2、测试工作站PC间连通性。
从PC1到PC3：PC>ping 192.168.3.100 （不通），如图6-8所示。

图6-8 PC0到PC1不通
不通因素是PC1和PC3间无路由可达，下面需要在路由器R1、R2和R3中设立静态路由，使网络192.168.1.0/24和192.168.3.0/24能互相通信。
3、 设立静态路由
接前述实验，继续对路由器R1配备如下：

图6-9 对路由器R1设立静态路由
也可采用：ip route 192.168.23.0 255.255.255.0 S0/0 格式。
对路由器R2配备如下：

图6-10对路由器R2设立静态路由
对路由器R3配备如下：

图6-11对路由器R3设立静态路由
4、测试工作站PC间连通性。
从PC1到PC3：PC>ping 192.168.3.100 （通），如图6-12所示。

图6-12 PC1到PC3Ping操作
5、在路由器R1输入show ip route 命令观测路由信息，如图6-13所示。

图6-13 显示路由信息
实验7 RIP路由合同配备
一、实验目
掌握RIP动态路由合同配备、诊断办法。
二、实验任务
1、配备RIP动态路由合同，使得3台Cisco路由器模仿远程网络互联。
2、对运营中RIP动态路由合同进行诊断。
三、实验设备
Cisco路由器3台，带有网卡工作站PC2台，控制台电缆一条，交叉线、V35线若干。
四、实验环境
实验环境如图7-1所示。

图7-1 RIP路由合同配备实验环境
五、实验环节
1、 运营Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配备窗口，关闭电源，分别加入一种2口同异步串口网络模块（WIC-2T），重新打开电源。然后，用交叉线（Copper Cross-Over）按图6-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。
2、 分别点击工作站PC1、PC3，进入其配备窗口，选取桌面（Desktop）项，选取运营IP设立（IP Configuration），设立IP地址、子网掩码和网关分别为
PC1：192.168.1.100/24 gw：192.168.1.1，
PC3：192.168.3.100/24 gw：192.168.3.3
3、 点击路由器R1，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：

图7-2 路由器R1接口配备
点击路由器R2，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：

图7-3 路由器R2接口配备
同理对R3进行相应配备：

图7-4 路由器R3接口配备
4、测试工作站PC间连通性。
从PC1到PC3：PC>ping 192.168.3.100 （不通），如图7-5所示。

图7-5 PC1到PC3不通
不通因素是PC1和PC3间无路由可达，下面需要在各路由器上设立RIP动态路由，使网络上各网段间能互相通信。
5、设立RIP动态路由
接前述实验，继续对路由器R1配备如下：

图7-6 在R1上配备RIP合同过程和命令
同理，在路由器R2、R3上做相应配备如图6-7所示。

图7-7 在R2、R3上配备RIP合同过程和命令
6、 在路由器R1上输入show ip route 命令观测路由信息，可以看到增长RIP路由信息。如图6-8所示。

图7-8 显示路由信息
同理，在路由器R2、R3上输入show ip route 命令观测路由信息。
7、测试工作站PC间连通性。
从PC1到PC3：PC>ping 192.168.3.100 （通），如图7-9所示。

图7-9 PC0到PC1通

实验8 单区域OSPF路由合同配备
一、实验目
掌握OSPF动态路由合同配备、诊断办法。
二、实验任务
1、配备OSPF动态路由合同，使得3台Cisco路由器模仿远程网络互联。
2、对运营中OSPF动态路由合同进行诊断。
三、实验设备
Cisco路由器3台，带有网卡工作站PC两台，交叉双绞线若干。
四、实验环境
实验环境如图8-1所示。

图8-1 OSPF路由合同配备实验环境
五、实验环节
4、 运营Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配备窗口，关闭电源，分别加入一种2口同异步串口网络模块（WIC-2T），重新打开电源。然后，用交叉线（Copper Cross-Over）按图8-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。
5、 分别点击工作站PC1、PC3，进入其配备窗口，选取桌面（Desktop）项，选取运营IP设立（IP Configuration），设立IP地址、子网掩码和网关分别为
PC1：192.168.1.100/24 gw：192.168.1.1，
PC3：192.168.3.100/24 gw：192.168.3.3
6、 点击路由器R1，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：
Router>en
Router#conf t
Enter configuration commands，one per line. End with CNTL/Z.
Router(config)#hostname R1
R1(config)#int fa0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#int s0/0
R1(config-if)#clock rate 64000
R1(config-if)#ip address 192.168.12.1 255.255.255.0
R1(config-if)#no shutdown

%LINK-5-CHANGED：Interface Serial0/0，changed state to down
R1(config-if)#
点击路由器R2，进入其配备窗口，点击命令行窗口（CLI）项，输入命令对路由器配备如下：

图8-2 R2接口配备
同理对R3进行相应配备：

图8-3 R2接口配备
4、测试工作站PC间连通性。
从PC1到PC3：PC>ping 192.168.3.100 （不通），如图8-4所示。

图8-4 PC1到PC3不通
不通因素是PC1和PC3间无路由可达，下面需要在各路由器上设立OSPF动态路由，使网络上各网段间能互相通信。
5、设立OSPF动态路由
接前述实验，继续对路由器Router0配备如下：
在路由器R1上作配备如图8-5所示。

图8-5 在R1上配备OSPF合同过程和命令
在R2、R3上类似配备：

图8-6 在R2上配备OSPF合同过程和命令

图8-7 在R3上配备OSPF合同过程和命令
7、 在路由器Router0上输入show ip route 命令观测路由信息，可以看到增长RIP路由信息。如图8-8所示。

图8-8 显示路由信息
同理，在路由器R2、R3上输入show ip route 命令观测路由信息。
7、测试工作站PC间连通性。
从PC0到PC1：PC>ping 2.1.1.1 （通），如图8-9所示。

图8-9 PC0到PC1通

实验9 DHCP配备
一、 实验目
⒈掌握IP地址构造、分类及当前遇到问题。
⒉理解DHCP服务概念、深刻体会DHCP在灵活运用IP过程中作用。
⒊学会在思科路由器上配备DHCP服务。
二、实验任务
1、配备DHCP服务，使得客户端PC可以动态得到地址，使用ipconfig命令测试地址获取状况。
2、对路由器上DHCP服务进行诊断。
三、实验设备
Cisco路由器1台，带有网卡工作站PC 4台，交叉双绞线若干。
四、实验环境
实验环境如图8-1所示。

图8-1 实验拓扑图
五、实验环节
1.、设立服务器Server ，启动HTTP服务，如图8-2所示：

图8-2 设立HTTP服务
2. 设立Web服务器地址，如图8-3所示：

图8-3 配备Web 服务器地址
3、配备路由器Router上以太口Fa0/0：

图8-4 路由接口配备
4、 配备路由器Router DHCP服务，有关命令如图8-5所示：

图8-5 路由器上配备DHCP服务
5、设立PC0-PC4地址为动态获取：

图8-6 配备PC机地址获取为DHCP
6、在客户机PC上 运营ipconfig/all测试地址获取状况：

图 8-7 PC机上查看地址获取状况
7、测试客户机之间连通性以及客户机和Web服务器之间连通性。

图8-8 PC 机通过浏览器访问Web服务器

8、 DNS配备
（1） DNS资源记录
SOA资源记录：起始授权记录（Start of Authority Record）,简称SOA记录。SOA定义了域全局参数，进行整个域管理设立。一种区域文献只容许存在唯一SOA记录。
区域名（当前） 记录类型 SOA 主域名服务器（FQDN） 管理员邮件地址 （序列号 刷新间隔 重试间隔 过期间隔 TTL）
NS资源记录：名称服务器（NS）资源登记表达该区授权服务器，它们表达SOA资源记录中指定该区主和辅助服务器，也表达了任何授权区服务器。每个区在区根处至少包括一种NS记录。FQDN全名Fully Qualified Domain Name是一种域全名。
区-域名 IN NS 完整主机名（FQDN）
A资源记录：地址（A）资源记录把FQDN映射到IP地址，因而解析器能查询FQDN相应IP地址。
完整主机名（FQDN） IN A IP地址
PTR资源记录：相对于A资源记录，指针（PTR）记录把IP地址映射到FQDN。
IP地址 IN PTR 主机名（FQDN）
CNAME资源记录：规范名字（CNAME）资源记录创立特定FQDN别名。
别名 IN CNAME 主机名
MX资源记录：邮件互换（MX）资源记录为DNS域名指定邮件互换服务器。
区域名 IN MX 优先级（数字） 邮件服务器名称（FQDN）
（2） 配备（A-Record）
