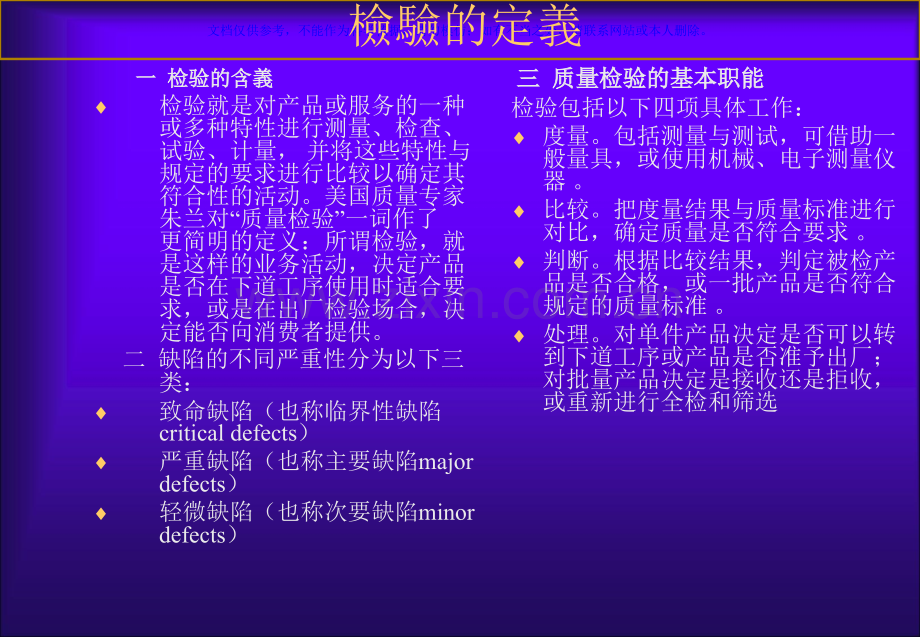

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。檢驗的定義一一 检验的检验的含義含義检验就是对产品或服务的一种或多种特性进行测量、检查、试验、计量，并将这些特性与规定的要求进行比较以确定其符合性的活动。美国质量专家朱兰对“质量检验”一词作了更简明的定义：所谓检验，就是这样的业务活动，决定产品是否在下道工序使用时适合要求，或是在出厂检验场合，决定能否向消费者提供。二缺陷的不同严重性分为以下三类：致命缺陷（也称临界性缺陷criticaldefects）严重缺陷（也称主要缺陷majordefects）轻微缺陷（也称次要缺陷minordefects）三三 质量检验的基本职能质量检验的基本职能检验包括以下四项具体工作：度量。包括测量与测试，可借助一般量具，或使用机械、电子测量仪器。比较。把度量结果与质量标准进行对比，确定质量是否符合要求。判断。根据比较结果，判定被检产品是否合格，或一批产品是否符合规定的质量标准。处理。对单件产品决定是否可以转到下道工序或产品是否准予出厂；对批量产品决定是接收还是拒收，或重新进行全检和筛选文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。AQL抽樣水准AQL接收质量限接收质量限 acceptance quality limit 一、一、AQL 是抽样体系的核心是抽样体系的核心AQL是调整型抽样方案设计体系的主要依据。实际上，AQL是抽样验收时允许判为合格的过程平均不合格品率的上限。在设计调整型抽样方案时，当生产者提供优于AQL的交验批时，应当以高概率接收；但当生产者交验的产品质量低于AQL时，基于AQL接收的准则，一般不能为消费者提供满意的质量保护，而是采取转为加严检查的措施，以保护消费者的利益。所以，调整型抽样方案的设计原则是：刚开始时，采用正常检查；当连续5批来料不良，或少于5批中有2批不良时，采用加严检查；二、二、样本量大于或等于批量的规定样本量大于或等于批量的规定 当所用抽样方案的样本量大于或等于批量时，则整批进行百分之百检验。这只是把批量当作样本量，用以判断批合格或不合格的判定数组仍保持不变。应指出，这虽是百分之百检验，但不是百分之百筛选。在未检验完整批时，若查出的不合格品数大于或等于拒收数时，就可以整批拒收 抽样方案的转移规则抽样方案的转移规则一、一、正常检查转为加严检查正常检查转为加严检查当进行正常检验时，若在不多于连续批当进行正常检验时，若在不多于连续批中有批经初次检验（不包括再次提交检中有批经初次检验（不包括再次提交检验批）不通过，则从下一批检验转到加严验批）不通过，则从下一批检验转到加严检验。检验。我们以我们以代表抽样检验通过批，代表抽样检验通过批，代表抽样代表抽样检验不通过批。如有下列情况则转为加严检验不通过批。如有下列情况则转为加严检验：检验：加严检验加严检验 加严检验加严检验 加严检验加严检验二、二、加严检查转为正常检查加严检查转为正常检查当进行加严检验时，若连续批经初次检验（不包括再次提交检验批）通过，则从下一批检验转到正常检验。如下列情况：转回正常检验转回正常检验文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。来来料檢查料檢查常识常识我司抽样计划序号类别抽样方案合格质量限性能外观性能外观1PCB一般检查水平II级0.150.152电子元器件0.150.653塑胶件0.651.54五金件0.651.55包材0.651.5文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。来来料檢查料檢查常识常识来料来料准备检准备检查用具查用具整体检查整体检查外包装是否完好，外包装是否完好，LABEL是否清楚正确是否清楚正确内包装是否完好，内包装是否完好，LABEL是否清楚正确是否清楚正确有否多数少数有否多数少数装箱有否错乱装箱有否错乱抽样抽样单品检查单品检查外观、尺寸等检测外观、尺寸等检测功能检测功能检测可靠性检测（必要时）可靠性检测（必要时）判定判定OKNG恢复包装恢复包装盖盖PASS章章贴时效标签贴时效标签(需要需要)恢复包装恢复包装盖盖REJECT章章过货过货出报告出报告第一节、来料检查一般步骤文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。IQC来料检查常见不良点综述IQC在来料检查时，经常会遇到各种各样的不良，检查时要从来料整体和抽取样品两方面来进行检查，就整体来说，可分为如下几类：一、来料错。来料错不良主要有来料的规格要求不符，即来料的一些相关参数与要求不符，如电阻、电容等的误差值，三极管的放大倍数等；另外有要求来此料，而实际来成彼料，如本要求来电阻，而实际来成电容等；也有没有PO的料即多余物料。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、数量错。此不良主要是指来料时数量不符，包括多料（如超ITV数等）、少料（如总数比GRN数少、包装实数比标示数少等）、无料等。三、标示错。此不良是指来料本身没有不良，而只是在内外包装，LABEL等的标示时出现错误，如标示时P/N写错，多字符或少字符等。四、包装乱。此不良包括一次来料的多个物料混装、标示不对应、包装破损以及一个物料的包装松散、摆放不整齐等。此不良易造成IQC检查物料时找料难、整理麻烦、降低工作效率等，另也容易造成物料变形、划伤、破损等其它不良。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。IQC来料检查，除整体检查外，更重要，花时间更多，不良内容更复杂多变的是抽样样品的检查，抽样样品的不良主要分为两大类，即外观不良和功能不良。现试总结叙述于下：一、外观不良。外观不良项目较多，从不同的方面有不同的不良内容，不同的原材料其外观不良也有各自的特点。从检查的内容分，不良情形有：文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。（1）包装不良：有外包装破损、未按要求包装（如要求真空包装而没有真空包装一步要求卷带而来成托盘装、单个包装的数量有要求而没按要求等）、料盘料带不良（如料盘变形、破裂；料带薄膜粘性过强机器难卷起、易撕裂、撕断、粘性弱松开致元件掉出等；）、摆放凌乱等。（2）标示不良：有无标示、漏标示、标示错（多字符、少字符、错字符等）、标示不规范（未统一位置、统一标示方式）、不对应（标示有实物无或有实物无标示，即多箱物料乱装）等。（3）尺寸不良：即相关尺寸或大或小超出要求公差，包括相关长、宽、高、孔径、曲度、厚度、角度、间隔等。（4）装配不良：有装配紧、装配松、离缝、不匹配等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。（5）表面处理不良：A、本体不良：、本体不良：有破裂、残缺、刮花、划伤、针孔、洞穿、剥离、压伤，印痕、凹凸、变形、批锋、断折等。B、清洁不良：、清洁不良：有脏污、黑点、白点、异物、水纹、指印、花点、霉点等。C、颜色不良：、颜色不良：有错误、不均、差异等。D、丝印不良：、丝印不良：有错、漏、缺、淡、模糊、重影、偏位、反印、附着不牢等。E、电镀不良：、电镀不良：有薄、漏、不均、粗糙、颗粒、氧化、脱落等。F、油漆不良：、油漆不良：有多漆、堆漆、漆粒、附着不牢、印痕、杂质、不均、缺漏、补油、补漆等。G、其它不良。、其它不良。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表附表来料外观通用检查项目来料外观通用检查项目文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、功能不良：功能不良因不同的原材料而显示其各自的特性。主要有标称值、误差值、耐压值、温湿度特性、高温特性、各原材料其它相关特性参数及功能等。功能不良及按原材料分类的外观不良将在介绍各原材料的相关内容时再细述。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。一、层次抽样法来货若为分层摆放或次序排列的，则可采用层次抽样法进行抽样。见下图示。如电阻、电容等贴片料多卷摆放在一起，卡通箱等分层叠放等，则适用之。二、对角抽样法对于来货摆放横竖分明、整齐一致的，则可采用对角抽样法进行抽样。见下图示。如使用托盘等盛装或平铺放置的来料，则适用此法第三节、第三节、IQCIQC来料检查常用抽样手法来料检查常用抽样手法文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。四、S形抽样法来货若摆放在同一平面时，也可采用S形抽样法抽样。见下图示。三、三角抽样法来货若摆放在同一平面时，则可采用三角抽样法抽样。见下图示。二中所述情况也适用此法。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电子元器件常识第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。它用“R”或“r”表示。电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。一、电阻器的种类。电阻器可分为固定电阻器和可变电阻器两大类。（1）固定电阻器：根据制作的材料不同，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。（2）可变电阻器：可分为半可调电阻器和电位器两类。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、电阻器的作用电阻器在各种电路中阻碍电流的通过，起到降压、分压、稳定和调节电流的作用，与电容组合还可起滤波的作用。三、电阻器的符号电阻器在电路中一般有以下表示符号：t固定电阻器热敏电阻器电位器VRRRRRR半可调电阻器直滑式电位器光敏电阻器压敏电阻器文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。四、电阻器的特性（1）电阻器与电压、电流的关系。欧姆定律：R=U/I。串联电路中总电阻等于各分电阻之和：R总=R1+R2+并联电路中总电阻的倒数等于各分电阻倒数之和：1/R总=1/R1+1/R2+R1R22、并联电路R1R21、串联电路（2）电阻与材料之间的关系：R=L/S文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。五、电阻器的主要参数（1）电阻器的标称阻值。符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。电阻的基本单位为欧姆，用字母“”表示，其它单位还有“K”，“M”等。（2）电阻器的额定功率。是指电阻器在规定的气压和温度下，长期在交、直流电路中工作时所允许消耗的最大功率。（3）电阻器的温度特性。温度每升高（降低）1，所引起电阻值的相对变化称为电阻的瘟度系数。（4）电阻器的精度等级。是指电阻器的实际阻值与标称阻值之间所允许的最大误差。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。六、电阻器的示值方法（1）直接标示法。是指将电阻器的主要参数和技术性直接印注在电阻器表面。（2）色环标示法。主要是插件电阻在其本体上用不同颜色的在其本体上用不同颜色的色码环采用规定的方式来表示电阻器的阻值大小和误差范围大小和误差范围。颜色名称棕 红 橙黄 绿 蓝紫 灰白 黑 金银表示数值1234567890-10的次方数1234567890-1-2表示误差(%)12-0.50.250.1+20-50-510文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。(3)文字符号标识法直接将数字和字母印制在电阻器表面，以表示电阻器的主要参数和技术性能。各相关数字和字母都有其相关含义。附表一、附表一、电阻器阻值允许误差与字母对照表电阻器阻值允许误差与字母对照表文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表三、附表三、E24E24系列系列 规格值规格值附：附：电阻器示值读法：电阻器示值读法：1 1、E-96E-96系列示值（单位为欧姆系列示值（单位为欧姆）：）：a)a)、用数值表示：、用数值表示：第一第三位为有效数字，第四位为10的幂指数,即10的多少次方。如：电阻示值为1211，则表示电阻的阻值为：121*101=1210=1.21K。b)b)、用代码表示：、用代码表示：第一、第二位为数值代码,第三位为10的幂指数代码.如：电阻示值为03C,查附表二知：03代表105,C表示102,则电阻的阻值为：105*102=10500=10.5K。2 2、E-24E-24系列示值（单位为欧姆系列示值（单位为欧姆）：）：第一、第二位为有效数字,第三位为10的幂指数。如：电阻示值为472，则表示电阻的阻值为：47*102=4700=4.7K.注：当数字注：当数字8或或9表示表示10的幂指数时的幂指数时,不是表示不是表示108或或109,而是分别表示：而是分别表示：10-2或或10-1。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电阻器示值举例40k20%4.7kRJ7100K1%标称阻值40K允许误差20%标称阻值4.7K允许误差10%标称阻值100K允许误差1%允许误差乘数第二位数第一位数允许误差乘数第三位数第二位数第一位数4725622四色环电阻&三位数标识贴片电阻示值图五色环电阻&四位数标示贴片电阻示值图注：字符表示时“R”表示小数点。如：R27表0.27，2R7表2.7等。2R736C2.7230k文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附件一：貼片電阻08050603040202011206文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。1、电阻来料共有不良项：包装破损、包装不符、标示、电阻来料共有不良项：包装破损、包装不符、标示错误、少数多数、装放错乱、来料错误、误差不符、尺寸不错误、少数多数、装放错乱、来料错误、误差不符、尺寸不符、本体破损等。符、本体破损等。2、色环电阻常见不良项：引脚氧化、卷曲、断落；色、色环电阻常见不良项：引脚氧化、卷曲、断落；色环脱落、模糊不清；本体汽孔、开裂；包装盒变形、破烂等环脱落、模糊不清；本体汽孔、开裂；包装盒变形、破烂等 3、贴片电阻常见不良项：贴片料盘变形、编带破裂、贴片电阻常见不良项：贴片料盘变形、编带破裂、反卷、孔位尺寸不符；丝印不清、脱落；焊头氧化、裂、脱反卷、孔位尺寸不符；丝印不清、脱落；焊头氧化、裂、脱落；本体开裂等。落；本体开裂等。（二）电阻器来料常见不良七、电阻器的检验（一）电阻器的检查项目 电阻器的检查内容一般包括：标称阻值、允许误差、电阻器的检查内容一般包括：标称阻值、允许误差、额定功率、电阻外观、包装、丝印、可焊性等。额定功率、电阻外观、包装、丝印、可焊性等。IQC来料来料必须检查的项目有标称阻值、允许误差、电阻外观、包装必须检查的项目有标称阻值、允许误差、电阻外观、包装、丝印等，可焊性在必要时才检验（检验方法参考后面电、丝印等，可焊性在必要时才检验（检验方法参考后面电容可焊性的检验）、额定功率有说明时则核对是否符合。容可焊性的检验）、额定功率有说明时则核对是否符合。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表附表电阻器检查项目电阻器检查项目文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。第二节、电容器电容器简称电容，是一种贮能元件，是组成电子电路的基本元件之一。用字母“C”表示。一、电容器的种类及电路中的符号1、固定电容器按不同介质又可分为：纸介电容器和金属化纸介电容器、云母电容器、陶瓷电容器、电解电容器等。2、可变电容器按定片与动片之间所用的介质不同，可分为空气可变电容器和聚苯乙烯薄膜可变电容器等。3、微调电容器也称半可调电容器。按介质不同又可分为：瓷介微调电容、云母微调电容器、有机薄膜介质微调电容器等，另还有拉线微调电容器等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、电容器的作用电容器的作用主要有：耦合、滤波、隔直流、调谐以及与电感元件组成振荡电路等。在电力系统中，它可以用以改善系统的功率参数，提高电能的利用率；在机械加工艺中可用以进行电火花加工等。三、电容器的特性电容器在电路中具有隔断直流电、通过交流电的作用，常称其具有“隔直”和“通交”功能。电容器的串、并联特性串联电路中总电容的倒数等于各电容倒数之和：1/C总=1/C1+1/C2+并联电路中总电容等于各电容之和：C总=C1+C2+C1C2C1C21、串联电路2、并联电路文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。四、电容器的主要参数1、标称容值和允许误差标注在电容器外壳上的电容量数值称电容器的标称容值。电容器的单位为法拉，用字母“F”表示，其它常用单位还有“pF、nF、mF.F等。其关系为：1012pF=109nF=106F=1000mF=1F.电容器的允许误差有用百分数的，也有用误差等级的。对应关系：1%-00级；2%-0级；5%-级；10%-级；20%-级。2、额定工作电压额定工作电压是指电容器在电路中长期可靠地工作允许的最高直流电压。电容器工作在交流电路中时，交流电压的峰值（最大值）不得超过额定工作电压。3、绝缘电阻及其损耗电容器的绝缘电阻是指电容器两极之间的电阻，也称漏电阻。使用时应选绝缘电阻大的电容器。大容量电容器，绝缘电阻较小，漏电流较大，选用时应考虑文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。对于电子设备来说，要求RS愈小愈好，也就是说要求损耗功率小，其与电容的功率的夹角要小。这个关系为：tg=RS/XC=2*3.14*f*C*RS。因此，在应用当中应注意选择这个参数，避免自身发热过大而影响寿命。4、损耗角正切（tg）电容器的其它参数还有温度系数和漏电流等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。五、电容器的示值方法（1）直接标示法。是指将电容器的主要参数和技术性能直接印注在电容器表面。（2）色环、色点标示法。是指电容在其本体上用不同颜色的在其本体上用不同颜色的色码环采用规定的方式来表示电容器的电容量值。单位为皮法（pF）。图一、图二色环表示：a-温度系数；b、c-第一、二位数字；d-倍率；e-允许误差。图三顺着电容器的引线方向，第一、第二道色环表示电容量值的有效数字，第三道色环表示零的个数。其色环或色点的表示值同电阻表示。（3）文字符号标示法是指将主要参数和技术性能用字母和数字有规律地组合起来标注在电容体上。如：1p5表示1.5皮法；6n8表示6800pF或6.8nF等。a b c d ea b c d e图一图二图三文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表常见电容器的字母符号字母电容器介质材料字母电容器介质材料A钽电解L聚脂等极性有机薄膜B聚笨乙烯等非极性有机薄膜N铌电解C高频陶瓷O玻璃膜D铝电解Q漆膜E其他材料电解T低频陶瓷G合金电解V云母纸H纸膜复合Y云母I玻璃釉Z纸J金属化纸常用固定电容的直流电压系列 注：有*的数值，只限电解电容用。1.646.310162532*405063100125*160250300*400450*5006301000文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。六、电容器的检验（一）电容器的检查项目。电容器的检查内容一般包括：标称容值、允许误差、额电容器的检查内容一般包括：标称容值、允许误差、额定电压、工作温度范围、产品材质、包装、丝印、可焊性、耐定电压、工作温度范围、产品材质、包装、丝印、可焊性、耐焊性、漏电流（漏电阻）、损耗角正切等。焊性、漏电流（漏电阻）、损耗角正切等。（二）电容器来料常见不良。1、电容器来料共有不良项、电容器来料共有不良项：包装破损、包装不符、标示包装破损、包装不符、标示错误、少数多数、装放错乱、来料错误、误差不符、尺寸不错误、少数多数、装放错乱、来料错误、误差不符、尺寸不符、本体破损、额定电压不符等。符、本体破损、额定电压不符等。2、插件电容器常见不良项：、插件电容器常见不良项：引脚氧化、变形、脚距过宽引脚氧化、变形、脚距过宽（成型过的）；套管丝印模糊、高温缩皮、破皮、转动、开裂（成型过的）；套管丝印模糊、高温缩皮、破皮、转动、开裂；漏电流偏大、正负极反向；料盒变形、破损、标示不清等。；漏电流偏大、正负极反向；料盒变形、破损、标示不清等。3、贴片电容器常见不良项：、贴片电容器常见不良项：料盘变形、编带破裂、反卷料盘变形、编带破裂、反卷、粘性过强（难卷起）；焊头氧化、裂脱；本体破损、开裂；、粘性过强（难卷起）；焊头氧化、裂脱；本体破损、开裂；温度特性不符、尺寸规格不符、端头材料不符、电容系列不符温度特性不符、尺寸规格不符、端头材料不符、电容系列不符等。等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。（三）电容器特别检验电容器的异常有失效、短路、断路、漏电等。电容器的异常有失效、短路、断路、漏电等。1 1、漏电流检测：漏电流检测：充电充电6090S，用漏电流测试仪测出漏电，用漏电流测试仪测出漏电流不大于流不大于0.1(或或0.2或或0.3）*UC（具体视要求而定（具体视要求而定)。2 2、电解电容器正负极的判别：电解电容器正负极的判别：（1）外观判别：外观判别：跟据引线长短跟据引线长短-长引线为正极，短引线为负极。长引线为正极，短引线为负极。（2）用万用表判别：用万用表判别：电解电容器具有正向漏电电阻大于反向漏电解电容器具有正向漏电电阻大于反向漏电电阻的特点。方法：万用表调至电电阻的特点。方法：万用表调至R*1K划划R*10K档，交换红、档，交换红、黑表笔测量电容器两次，以漏电电阻大的一次为准，黑表笔所黑表笔测量电容器两次，以漏电电阻大的一次为准，黑表笔所接的就是电解电容器正极，红表笔所接的为负极。接的就是电解电容器正极，红表笔所接的为负极。3 3、贴片电容的材质（温度特性）：贴片电容的材质（温度特性）：贴片电容的材质有贴片电容的材质有NPO（COG）、）、X7R、Y5V、Z5U等，不同材质受温度等外界影响有等，不同材质受温度等外界影响有明显区别。明显区别。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。4 4、可焊性检验（必要时）可焊性检验（必要时）4.1检验设备焊锡槽,放大镜(50倍)4.2检验方法将电容器的引脚以纵轴方向浸渍到2355的焊槽中,保持20.5sec取出.4.3要求电容器的引脚经过浸渍过,表面必须覆盖有一层光滑明亮的焊锡,引脚表面只充许有少量分散的针孔或未上锡的缺陷,且这些缺陷不得集中在同一区域.4.4缺陷分类严重缺陷4.5表面贴装其可焊性表面贴装其可焊性.具体检验方法参见国标具体检验方法参见国标文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表电容器检查项目文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电阻、电容的编码一、电阻器的编码（以Rohm公司的电阻编码为例）MHR01MZPDPartNo.允许误差。各字母所代表的误差值参见前面介绍的相关内容。标称阻值。用三位或四位数表示，见前面介绍的电阻器示值方法包装方式代码注：(1).贴片电阻尺寸规格：1.mm表示：如1005表示尺寸为1.0mm*0.5mm.1608表示尺寸为1.6mm*0.8mm等.2.inch表示：如0402表示尺寸为0.04inch*0.02inch.0603表示尺寸为0.06inch*0.03inch等.其中:1inch=25.4mm.(2).包装方式代码请查看Rohm公司电阻规格书.文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。以RALEC(旺诠)电阻编码例RTT03100JTP型别晶片电阻器T:纯锡制程尺寸02(0402)03(0603)05(0805)06(1206)12(1210)20(2010)25(2512)电阻值3字码E24系列EX.10=10047=4704字码E96系列EX.10.2=10R210K=1002JUMPER000B=0.1%D=0.5%F=1%G=2%J=5%容差包装形式TH:2mmPitch纸带(卷装)10000pcsTP:4mmPitch纸带(卷装)5000pcsP2:4mmPitch纸带(卷装)10000pcsP3:4mmPitch纸带(卷装)15000pcsP4:4mmPitch纸带(卷装)20000pcsTE:4mmPitch胶带(卷装)4000pcsBA:散装(盒装)注:1.E24系列及E96系列见前述内容.2.容差即为电阻的允许公差,也可参考前述内容.3.尺寸也可用mm方式表示,见前述内容.文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、电容器的编码M C H 2 1 2 F N 1 0 5 Z KPartNo.额定电压 温度特性标称容值：用3位或4位数字表示，参见前面介绍的内容。允许误差包装方式（1）以Rohm公司的电容编码为例：注：1.额定电压：86.3V;410V;316V;225V;550V等.2.温度特性:CK(0250)A(AN)CJ(0120)(-55to+125)CH(060)CG/C0G(030)B(10%,-25+85)CNR/X7R(15%,-55+125)X5R(15%,-55+85)F(+30%,-80%;-25+85)Y5V(+22%,-85%;-30+85)3.允许误差参见前述内容,可参考电阻器的误码率差代码表示.FN文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。(2)以Kyocera公司的电容编码为例CM21X7R104K50AT系列号尺寸规格温度特性标称容值允许误差额定电压端头材料包装方式其它选项A=镀镍端头;B=银钯端头;C=纯银端头B=散装;C=散盒装;T/L/H/N:各规格卷带装04=4V;06=6.3V;10=10V;16=16V;以下照此推,即数值为电压值A=0.05pF;B=0.1pF;C=0.25pF;D=0.5pF;F=1pF;G=2%;J=5%;K=10%;M=20%;Z=-20to+80%.用pF表示时,用2位有效数字加“0”的个数表示.容值小于10pF时,字母“R”表示小数点.CG=C0G(NPO);X5R=X5R;X7R=X7R;X7S=X7S;X6S=X6S(Option);Y5V=Y5V.03=0201(0603);05=0402(1005);105=0603(1608);21=0805(2012)等有CM、CF、CT、DN/DR、CA、CU等系列CT系列厚度最大值说明:EX:1251.25mmmax;0950.95mmax文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。第三节、电感器电感器简称电感，有时也叫线圈或电感线圈，电感器在电路中有阻止交流电通过，让直流电流通的作用。其字母符号为“L”。是家用电器中重要的组成元件之一。电感器常见的可分为两类：一是具有自感作用的线圈，另一类是具有互感作用的线圈。1、自感线圈类：又可分为：a)、固定电感器，包括小型固定电感器（色码电感）、空心线圈、扼流圈（有高频和低频两种，其作用是阻止高频信号通过，而让低频信号畅通无阻）等。自感线圈在电路中的符号为：一、电感器的种类及其在电路中的符号LL小型固定电容器及空心线圈符号L铁心扼流圈符号磁心扼流圈符号文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。2、互感线圈类：又可分为：a)、电源变压器，有“口”字型、“日”字型、“C”字型等几种外型，一般体积大的变压器传递的功率大；b)、中频变压器，中频变压器主要在收音机作选频、级间耦合用；c)、音频输入变压器，其作用是音频信号经变压器传送到下一级功放电路中去，进行功率放大；d)、输出变压器，其作用有阻抗匹配、在推挽功率放大电路中合成波形等。变压器的符号为：b)、可变电感线圈，包括可调电感线圈（磁心线圈）和微调电感线圈两种。其电路中的符号分别为：LL可变线圈的符号微调线圈的符号123412346变压器符号中周符号文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、电感器的主要参数1、电感量及其误差：电感量是电感线圈的一个重要参数，其单位是亨利（H），简称亨。常用的单位还有毫亨(mH)和微亨(uH),其关系为：1亨亨=103毫亨毫亨=106微亨微亨2、品质因数：品质因数是表法电感器质量的因数，常简称Q值。是指电感器在某一频率下的交流电压工作时，电感器的感抗和本身直流电阻的比值，用分式表示为：Q=L/R=2fL/R3、额定电流：是指电感器正常工作时，允许通过的最大电流。4、固有电容：电感器线圈的匝与匝之间通过空气、导线的绝缘层、骨架等，在着寄生电容；绕组与地之间、与屏蔽罩之间也存在着电容，这些电容是电感器固有的，为电感器的固有电容。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。三、变压器的主要参数1、额定功率：是指在规定的频率和电压下，变压器能长期工作而不超过规定温升的输出功率。其单位为伏安（VA).2、匝数比：变压器初级线圈的匝数N1与次级线圈的匝数N2之比称为匝数比，即n=N1/N2.一般情况下，它就是输入电压U1与输出电压U2之比，所以又称为变压比，即n=U1/U2.3、效率：是指变压器输入功率与输出功率之比值的百分数，即效率效率=输出功率输出功率/输入功率输入功率*100%。4、绝缘电阻：各绕组线圈之间或各线圈与铁心之间，是施加的试验电压与产生的漏电流之比：绝缘电阻绝缘电阻=施加电压施加电压/漏电流漏电流其它参数还有频带宽度、温升、漏磁通等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。四、电感器的示值（小型固定电感器）1 1、直标法：直标法：直标法是指在小型固定电容器的外壳上直接用文字标注出电感器的主要参数，如电感量、误差值、最大直流工作电流等。2 2、色标法：色标法：色标法是指在电感器的外壳涂上各种不同颜色的环，用来标注其主要参数。与色环电阻标示类似，第一、第二环表示电感量的第一、第二位有效数字，第三环表示十进倍数（即10n）。数字与颜色的对应关系和色环电阻标示法相同。如图示：允许误差乘数第二位数第一位数文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。五、电感器的检查（一）、电感器的常见故障：（一）、电感器的常见故障：电感器常见故障有以下四种：1、线圈断路（由线圈脱焊、霉断或扭断引起）；2、线圈发霉（会导致线圈Q值下降）；3、线圈短路（由线圈受潮使导线间绝缘降低而造成漏电引起）；4、线圈断股（多股导线绕制成的线圈易发生断股）。（二）、电感器的检查项目：（二）、电感器的检查项目：1、外观检查项目：外形是否完好;磁性材料有无缺损、裂缝；金属屏蔽罩有无腐蚀氧化；线圈绕组是否清洁干燥；导线绝缘漆有无刻痕划伤；接线有无断裂；铁心有无氧化；引脚有无扭曲氧化；丝印是否完整清晰；外包装是否完好；标示是否清晰明确；来料有无错乱现象；有否多数少数等。2、功能检查项目：a)、电感器：电感量及其误差；额定电流；直流阻值；品质因数（Q值）；b)、变压器：额定功率；绝缘电阻；各级电感量；耐高压等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附表电感器检查项目文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。第四节、晶体二极管二极管是由半导体材料硅或锗等的晶体做成的，故称之为晶体二极管或半导体二极管。二极管是结构最简单的有源电子器件。PN结是构成半导体器材的基础，即最简单的普通二极管。二极管用字母“D”表示。一、二极管的种类及电路中的符号1、按材料和结构分（1）按材料分，有锗二极管、硅二极管、砷化镓二极管等。（2）按结构分，有点接触型、面结合型等。2、按用途分可分为检波二极管、整流二极管、稳压二极管、开关二极管、变容二极管、发光二极管（LED）、光电二极管等。普通管稳压管变容管发光管双基极二极管文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、二极管的特性二极管具有正向导通，反向截止的单向导电性单向导电性，即电流只能由正极流向负极，而不能由负极流向正极（理想状态）,实际电路中，二极管反接时，会有反向漏电流存在，即还是有部分电流通过，但其电压稳定在反向击穿电压上，稳压二极管即是利用此原理制成。三、二极管的作用与二极管分类中提到的一致，二极管的作用有：检波、整流、稳压、电光转换、开关、变容等。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。2、稳压二极管的参数（1）稳定电压UZ，是指稳压管在正常驻机构作条件下，管子两端的电压。（2）稳定电流IZ和最大稳定电流IZ(max),稳压管工作在稳定电压UZ时的工作电流称稳定电流IZ，管子稳定工作时，不得超过的电流称最大稳定电流IZ(max)。（3）电压温度系数，是指稳压管受温度变化影响的系数。稳压值高于6伏的稳压管具有正温度系数，即稳压值随温度升高略有上升；稳压值低于6伏的稳压管具有负温度系数，即稳压值随温度升高略有下降；而稳压值为6伏左右的稳压管的温度系数基本为零。1、普通二极管的主要参数：（1）最大整流电流ICM，二极管长时间使用时，允许通过PN结的最大正向电流。（2）最高反向工作电压URM，二极管正常工作时所能承受的最高反向电压值。（3）最大反向电流IRM，是指在最高反向工作电压下所允许流过的反向电流。（4）最高工作频率，是指保证二极管正常工作的最高频率。四、二极管的主要参数文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。五、二极管的检测1、二极管的检查项目：二极管的检查项目主要有：包装、标示、数量、尺寸、丝印、部件本体等外观检查项，功能检查有：二极管的极性（即二极管的单向导通性）、正向导通电压、反向击穿电压（稳压管稳压值）、特性曲线等（后三项在条件允许或要求的时候才检测）。2、二极管检查中的常见不良项：二极管来料检查中的常见不良项主要有：包装变形、破损；标示不清或无标示、错漏；多数、少数；尺寸与规格不符；二极管本体破损；引脚松、断、氧化；极性标示不明确、极性反；击穿短路、内部开路；发光管不发光、暗；稳压管稳压值偏高、偏低；文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。附附表表二二极极管管检检查查项项目目文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。第五节、晶体三极管晶体三极管是构成电子电路的核心元件，它可以组成放大、振荡及其它各种功能的电子线路。晶体三极管简称晶体管或三极管，在电路中用字母“Q”或“T”表示。一、三极管的结构是在晶体二极管一个PN结的基上再加一个PN结，并引出三个电极封装后构成。其三个电极分别为发射极、集电极和基极，分别用字母“E”、“C”和“B”表示。三极管有NPN型和PNP型两种，其在电路中和符号分别为：PNP型三极管符号NPN型三极管符号BCEBCE文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、三极管的种类1、按结构分：有点接触型、面接触型；2、按生产工艺分：有合金型、扩散型、台面型及平面型；3、按封装形式分：有金属封装型、塑料封装型；4、按频率特性及工作特性分：有高频管（fa3MHz)、低频管（fa3MHz)、开关管、场效应管和可控硅五大类；5、按功率分：有小功率管（PCM500mW)、中功率管（PCM=500mW3W)、大功率管（PCM3W）；6、按半导体材料分：有锗管和硅管等。附：特殊功能的三极管1、场效应管（FET）。是电压控制器件，它的输出电流决定于输入信号电压的大小.其三个电极分别叫做源极（S
