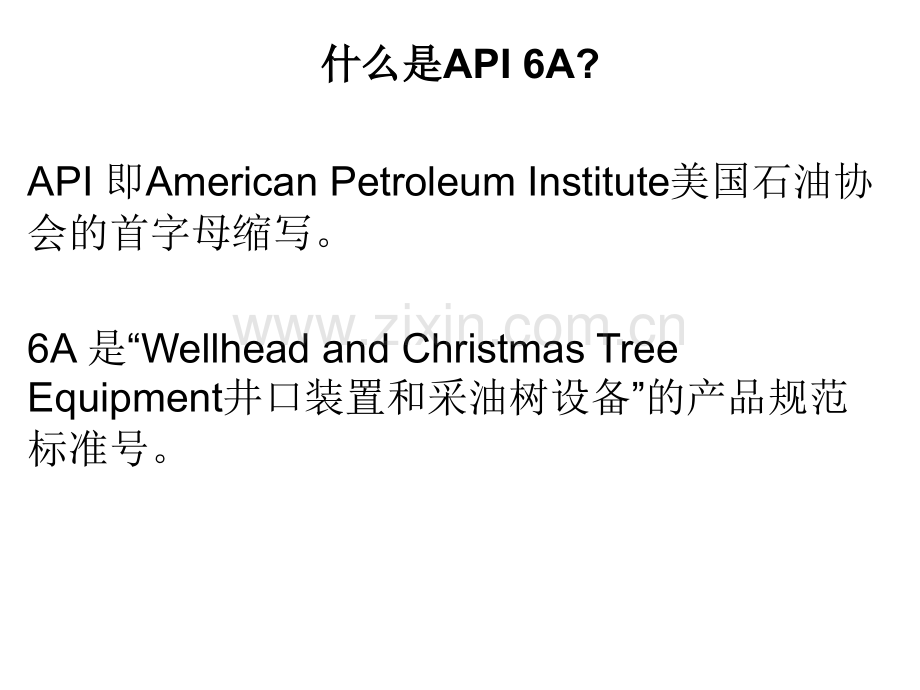

什么是什么是API 6A?API 即American Petroleum Institute美国石油协会的首字母缩写。6A 是“Wellhead and Christmas Tree Equipment井口装置和采油树设备”的产品规范标准号。API 6A 产品主要使用在油（气）田的钻探和开采过程中。海洋油（气）田陆地油（气）田什么是井口装置？什么是井口装置？井口装置主要由：1-套管头，2-套管四通，3-油管头，4-套管挂，5-油管挂,6-闸阀等部件组成。1 套管头（4安装在内腔中）2 套管四通（4安装在内腔中）3 油管头（5安装在内腔中）6 闸阀零件名称：套管头本体CASING HEAD BODY材料选用：SMS-120/SMS-121检验重点：所有内孔尺寸，密封槽，螺纹，旁侧口中心高。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A零件名称：套管四通本体CASING SPOOL BODY材料选用：SMS-120/SMS-121检验重点：所有内孔尺寸，密封槽，螺纹，旁侧口中心高。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A零件名称：油管头本体TUBING HEAD BODY材料选用：SMS-120/SMS-121检验重点：所有内孔尺寸，密封槽，螺纹，旁侧口中心高。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A零件名称：卡瓦本体SLIP BOWL材料选用：SMS-112检验重点：所有内孔尺寸，螺纹。报告特殊要求：N/A表面处理：N/A套管挂零件套管挂零件零件名称：底板BOTTOM PLATE材料选用：SMS-101检验重点：N/A报告特殊要求：N/A表面处理：N/A套管挂零件套管挂零件零件名称：油管挂本体TUBING HANGER BODY材料选用：SMS-121/SMS-118检验重点：所有内孔尺寸，密封槽，螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-18（整体）或SCS-20（螺纹）油管挂零件油管挂零件闸阀组件闸阀组件手动闸阀手液动闸阀阀门五大件阀门五大件阀体阀盖阀板阀杆阀座零件名称：阀体 VALVE BODY材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：所有内孔尺寸，螺纹，中心高，座腔尺寸和粗糙度。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A零件名称：阀盖 BONNET材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：所有内孔尺寸，螺纹，盘根仓尺寸和粗糙度。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-18（整体）或SCS-20（螺纹）。零件名称：阀板 GATE材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：所有尺寸，螺纹，密封面粗糙度，平面度，对称度。报告特殊要求：按PSL级别要求，提供MT，UT，PT，不需要低温冲击。表面处理：HTS-8(整体)或 HVOF（密封面）。零件名称：阀座 SEAT材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：所有尺寸，密封面粗糙度，平面度。报告特殊要求：按PSL级别要求，提供MT，UT，PT，不需要低温冲击。表面处理：HTS-8(整体)或 HVOF（密封面）。零件名称：阀杆 STEM材料选用：SMS-126/SMS-127/SMS-118/SMS-035检验重点：螺纹和修牙，密封段尺寸和粗糙度。报告特殊要求：按PSL级别要求，提供MT，UT，PT，低温冲击。表面处理：HTS-8(整体)。零件名称：通径规 DRIFT BAR材料选用：6061-T6检验重点：所有尺寸报告特殊要求：N/A表面处理：N/A阀门检验工具阀门检验工具组件名称：闸阀组件GATE VALVE ASSY检验重点：按STP-2和PSL级别要求试压，以及通径规检验。报告特殊要求：按PSL级别要求提供装配记录，试压曲线。表面处理：SEABOARD GRAY 油漆表面什么是采油树？什么是采油树？采油树主要由：1-油管头异径法兰，2-闸阀，3-三通或四通，4-采油树帽，5-节流阀等部件组成。1 油管头异径法兰2 闸阀3-三通或四通4 采油树帽5 节流阀零件名称：油管头异径法兰本体TUBING HEAD ADAPTER BODY材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：所有内孔尺寸，密封槽，螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A零件名称：三通/四通本体 TEE/CROSS BODY材料选用：SMS-120/SMS-121/SMS-126/SMS-127检验重点：密封槽，螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A翼形螺母堵头本体采油树帽组件采油树帽组件零件名称：翼形螺母CAP NUT材料选用：SMS-120/SMS-121检验重点：螺纹和修牙报告特殊要求：N/A表面处理：N/A零件名称：堵头BLANKING PLUG材料选用：SMS-120/SMS-121检验重点：螺纹，密封槽报告特殊要求：N/A表面处理：N/A零件名称：本体TREE CAP BODY材料选用：SMS-120/SMS-121检验重点：所有内孔尺寸，密封槽，螺纹和修牙。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A组件名称：采油树帽组件 TREE CAP ASSY检验重点：按STP-1和PSL级别要求试压。报告特殊要求：按PSL级别要求提供装配记录，试压曲线。表面处理：SEABOARD GRAY 表面油漆节流阀节流阀 CHOKE (暂未在国内采购暂未在国内采购)固定式节流阀可调式节流阀法兰类法兰类零件名称：螺纹法兰COMPANION FLANGE材料选用：SMS-120/SMS-121检验重点：密封槽，螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-20（螺纹）。零件名称：盲法兰BLIND FLANGE材料选用：SMS-120/SMS-121检验重点：密封槽报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A法兰类法兰类法兰类法兰类零件名称：连接法兰ADAPTER,FF材料选用：SMS-120/SMS-121检验重点：密封槽报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A。法兰类法兰类零件名称：双面栽丝法兰ADAPTER BODY,DS材料选用：SMS-120/SMS-121检验重点：密封槽，螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：N/A。工具类工具类零件名称：试验塞/回收工具本体TEST PLUG/RETRIEVING TOOL BODY材料选用：SMS-120/SMS-121检验重点：螺纹，密封槽。报告特殊要求：N/A表面处理：SCS-18（整体）工具类工具类零件名称：防磨衬套 WEAR BUSHING材料选用：SMS-120/SMS-121检验重点：内孔尺寸。报告特殊要求：N/A表面处理：SCS-18（整体）或SCS-9(整体)。顶丝零件顶丝零件零件名称：锁紧顶丝本体LOCK SCREW BODY材料选用：SMS-123/SMS-118检验重点：螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-18(整体)或HTS-8(整体)。顶丝零件顶丝零件零件名称：定位顶丝 LOCATION PIN材料选用：SMS-123/SMS-118检验重点：螺纹。报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-18(整体)或HTS-8(整体)。顶丝零件顶丝零件零件名称：顶丝压盖GLAND材料选用：SMS-120检验重点：螺纹报告特殊要求：按温度级别和PSL级别要求，提供MT，UT，低温冲击。表面处理：SCS-18(整体)。金属钢圈类金属钢圈类零件名称：密封钢圈 SEAL RING材料选用：SMS-118/SMS-035/316SS/1020检验重点：硬度，粗糙度，角度。报告特殊要求：N/A表面处理：镀锌金属钢圈类金属钢圈类零件名称：垫环 RING GASKET材料选用：316SS/1020检验重点：硬度，粗糙度，角度。报告特殊要求：N/A表面处理：镀锌堵头类堵头类零件名称：VR堵 VR PLUG材料选用：SMS-121。检验重点：螺纹。报告特殊要求：N/A表面处理：SCS-18(整体)。堵头类堵头类零件名称：堵塞 BULL PLUG材料选用：SMS-121。检验重点：螺纹。报告特殊要求：N/A表面处理：SCS-18(整体)。1，SCS-表面处理标准表面处理标准SCS-18磷化处理，SCS-20镀铜处理，SCS表面XYLAN处理2，SES-工程标准工程标准SES-7阀门零件的标记，SES-9井口零件的标记3，HTS-表面硬化标准表面硬化标准HTS-8盐浴氮化QPQ处理4，SMS-材料标准材料标准SMS-120材料4130-60K，SMS-121材料4130-75K，SMS-123材料4140-75K，SMS-126材料410-60K，SMS-127材料410-75K，SMS-118材料17-4PH 105K，SMS-035材料718 120K，SMS-112材料1040-60K,SMS-101材料A36-36K5，SNDE-无损检测标准无损检测标准SNDE-3磁粉检测，SNDE-4着色检测，SNDE-5硬度检测，SNDE-6超声波检测6，SQP-质量程序质量程序SQP-1产品的可追溯性7，STP-试压标准试压标准STP-1井口装置的试压，STP-2阀门的试压8，SWS-焊接标准焊接标准暂未在国内应用
