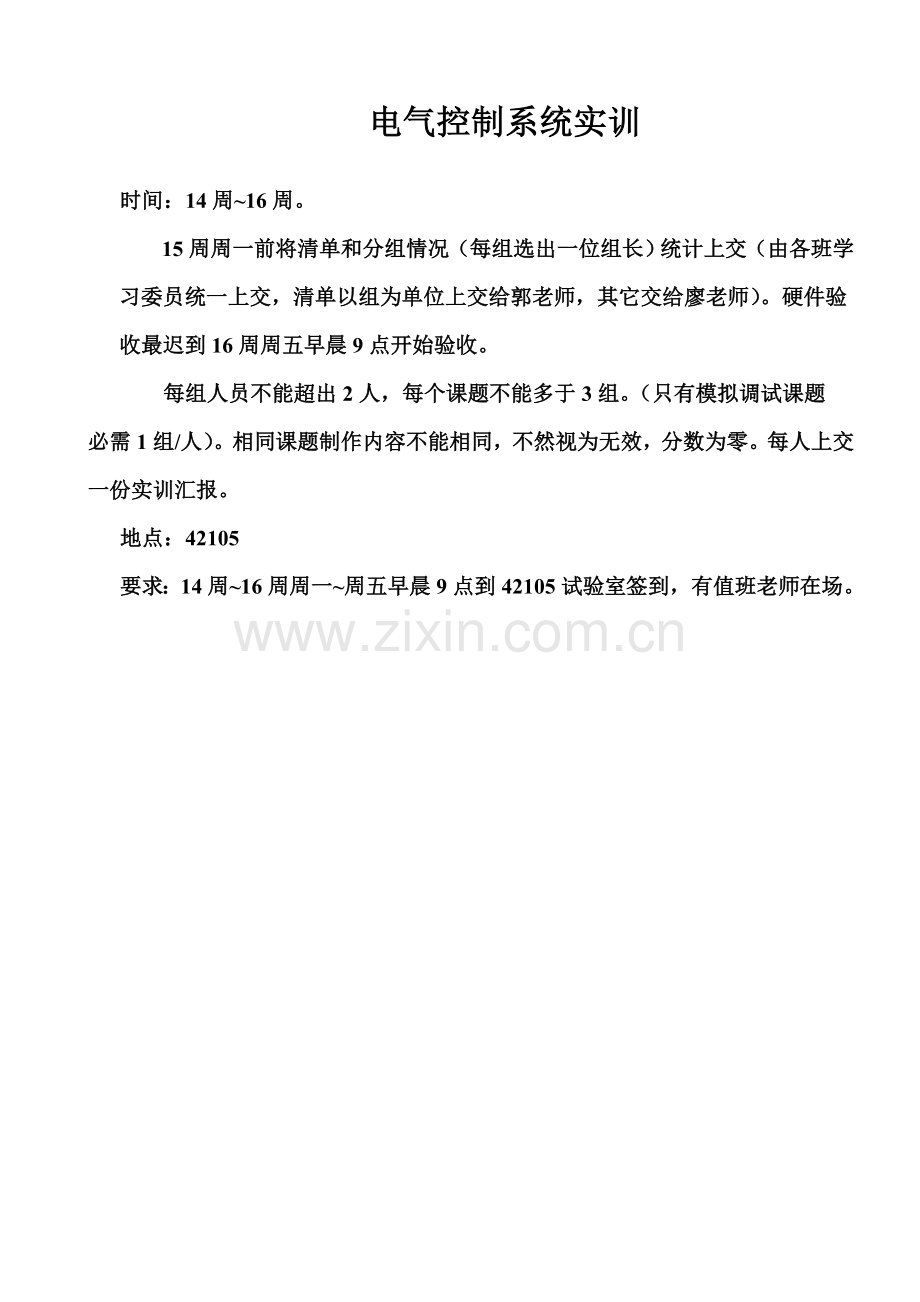

电气控制系统实训

时间：14周~16周。
15周周一前将清单和分组情况（每组选出一位组长）统计上交（由各班学习委员统一上交，清单以组为单位上交给郭老师，其它交给廖老师）。硬件验收最迟到16周周五早晨9点开始验收。
每组人员不能超出2人，每个课题不能多于3组。（只有模拟调试课题
必需1组/人）。相同课题制作内容不能相同，不然视为无效，分数为零。每人上交一份实训汇报。
地点：42105
要求：14周~16周周一~周五早晨9点到42105试验室签到，有值班老师在场。

实训一 砖头生产线PLC控制（优） 1人/组
一、实训目标
1．掌握按钮、行程开关和接触器等和PLC各模块正确接线；
2．掌握PLC编程设计、调试方法和技巧；
3. 掌握GX-Developer软件和GT-Designer软件使用方法。
二、实训设备
1.FX2N 系列PLC一套；
2.PLC、计算机通讯用连接电缆；
3.计算机（已安装GX-Developer和GT-Designer软件）。
三、实训内容
自己从网上下载砖头生产线视频，依据视频，结合砖头生产线工作原理和控制要
求，设计出一套砖头生产线PLC控制系统图，并作出系统控制模拟实物，实现模拟调试。或自己上网找相关生产线设备动作视频进行图纸设计，并做出系统控制模拟实物及调试。
四、实训步骤
1.设计出电气原理图（I/O接线图）；
2.编写梯形图及相关触摸屏画面；
3.除在电脑中进行模拟调试外，还须进行实物调试。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。

实训二 交通信号灯控制（优）
一、实训目标
1．学习数码管和PLC正确接线；
2．掌握数码管PLC程序编写；
3. 掌握GX-Developer软件和GT-Designer软件使用。
二、实训设备
1.FX2N 系列PLC一套；
2.PLC、计算机通讯用连接电缆；
3.计算机（已安装GX-Developer和GT-Designer软件）。
三、实训内容
依据十字路口红黄绿交通灯具体要求，设计出一套交通信号灯控制系统，满足日常生活需要。要求实现十组不一样数据交通信号灯控制：绿灯要求有闪动作；数据设定画面必需有密码方可进入，且密码可进行修改；时间设定/显示单位为秒，主画面中须有总剩下时间和每种类型交通灯运行剩下时间显示，总时间进度条显示等等。（触摸屏一上电看到画面必需是主画面）
四、实训步骤
1.设计电气原理图（I/O接线图）
2.编写梯形图及相关触摸屏画面
3.除了在电脑中进行模拟调试外，还需做出实物并调试。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。

实训三 自动洗衣机系统设计（良）
一、实训目标
1．掌握怎样用触摸屏、PLC对洗衣机控制程序编写；
2. 掌握GX-Developer软件和GT-Designer软件使用。
二、实训设备
1.FX2N 系列PLC一套；
2.PLC、计算机、通讯用连接电缆；
3.计算机（已安装GX-Developer和GT-Designer软件）。
三、实训内容
控制要求：
1.按下开启键，进水阀门打开，冼衣桶开始进水；
2.水位抵达上限，上限开关按下，则进水阀灯灭，表示水已经注满；冼衣波轮开始旋转，左转方向5秒，停5秒，右转方向5秒，再停5秒，周而复始循环运行1分钟，波轮停止转动，排水阀灯亮，开始排水；
3.水位抵达下限，下限开关按下，则排水阀门关闭，灯灭；甩干桶指示灯亮，甩干桶开始工作30秒；
4.30秒后，蜂鸣器响，表示整个冼衣过程完成；
5.按下停止键，冼衣机停止工作；
按下手动排水键，冼衣桶开始排水
四、实训步骤
1.用Autocad软件设计出电气原理图（I/O接线图）和操作盘面图，并进行元件正确选型（低压电器采取上海第二机床厂）；
2.编写梯形图及相关触摸屏画面；
3.在电脑中做出模拟调试，画面必需美观。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。

实训四 组合机床PLC控制(优)
一、实训目标
1．学习PLC程序设计方法；
2. 掌握GX-Developer软件使用。
二、实训设备
1.FX2N 系列PLC一套；
2.计算机（已安装GX-Developer软件）。
三、实训内容
网上查找三面组合机床动作视频，依据视频，结合PLC相关知识，设计出该系统PLC电气控制图纸，并进行元件选型，同时制作出控制系统实物模型，实现模拟调试。
四、实训步骤
1. 用Autocad软件设计出电气原理图（I/O接线图）和操作盘面图，并进行元件正确选型（低压电器采取上海第二机床厂）；
2.编写梯形图及相关触摸屏画面
3.在电脑中进行模拟调试，画面必需美观。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。

实训五 六路抢答器PLC控制（优）
一、实训目标
1．学习PLC程序设计方法；
2. 掌握GX-Developer软件和GT-Designer软件使用。
二、实训设备
1.FX2N 系列PLC一套；
2.计算机（已安装GX-Developer和GT-Designer软件）。
三、实训内容
控制要求：
（1）6个队可同时参与抢答。
（2）裁判台设有裁判灯和报警灯，而且设有裁判台开始按钮SB0和裁判台复位按钮SB7；参赛台设有参赛台抢答按钮和参赛台灯。1-6号参赛台分别对应按钮SB1-SB6及参赛台灯EL1-EL6。
（3）知识竞赛抢答器能适合以下比赛规则：出题后，各队抢答必需在裁判说出“开始”并按下裁判台开始按钮SB0后20S内抢答，并由数码管显示时间。如提前抢答，抢答器发出“违规”信号。20S时间到，如无队抢答，则抢答器给出时间已到信号，该题作废。在有队抢答情况下，则抢答器发出“抢答”信号，数码管开始计时，并由数码管显示出抢到题参考队号，抢到题队必需在30S内答完题，如30S内未答完，则作超时处理。
（4）在某题结束后，裁判员按下台上复位按钮SB5，抢答器恢复原来状态，为下一轮抢答作好准备。
四、实训步骤
1.用Autocad软件设计出电气原理图（I/O接线图），并做出硬件；
2.编写梯形图及相关触摸屏画面；
3.除了在电脑进行模拟调试外，还必需做出实物并调试。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。

实训六 蛋盘模压机PLC控制（良）
一、实训目标
1．学习PLC程序设计方法；
2. 掌握GX-Developer软件和GT-Designer软件使用。
二、实训设备
1.FX2N 系列PLC一套；
2.计算机（已安装GX-Developer和GT-Designer软件）。
三、实训内容
控制要求：该机用以生产装鸡蛋纸盘。生产过程是：装有模具工作台进入纸浆槽中，抽气吸纸浆，停留1~2秒，工作台上升（仍抽吸），直到和上模相压，停留0.5~1秒，工作台向下，到中间位置时停，抽气系统反吹取出蛋盘后继续向下。工作台又进入纸浆槽中，······反复上述过程。上述为自动工作过程。另外，还应能手动，可单独使工作台上、下，抽气系统抽气、反吹。自动和手动可有对应开关进行切换。
四、实训步骤
1.用Autocad软件设计出电气原理图（I/O接线图），并做出硬件；
2.编写梯形图及相关触摸屏画面；
3.除了在电脑进行模拟调试外，还必需做出实物并调试。
五、实训汇报
要求按院里要求毕业生论文说明书要求编写。
