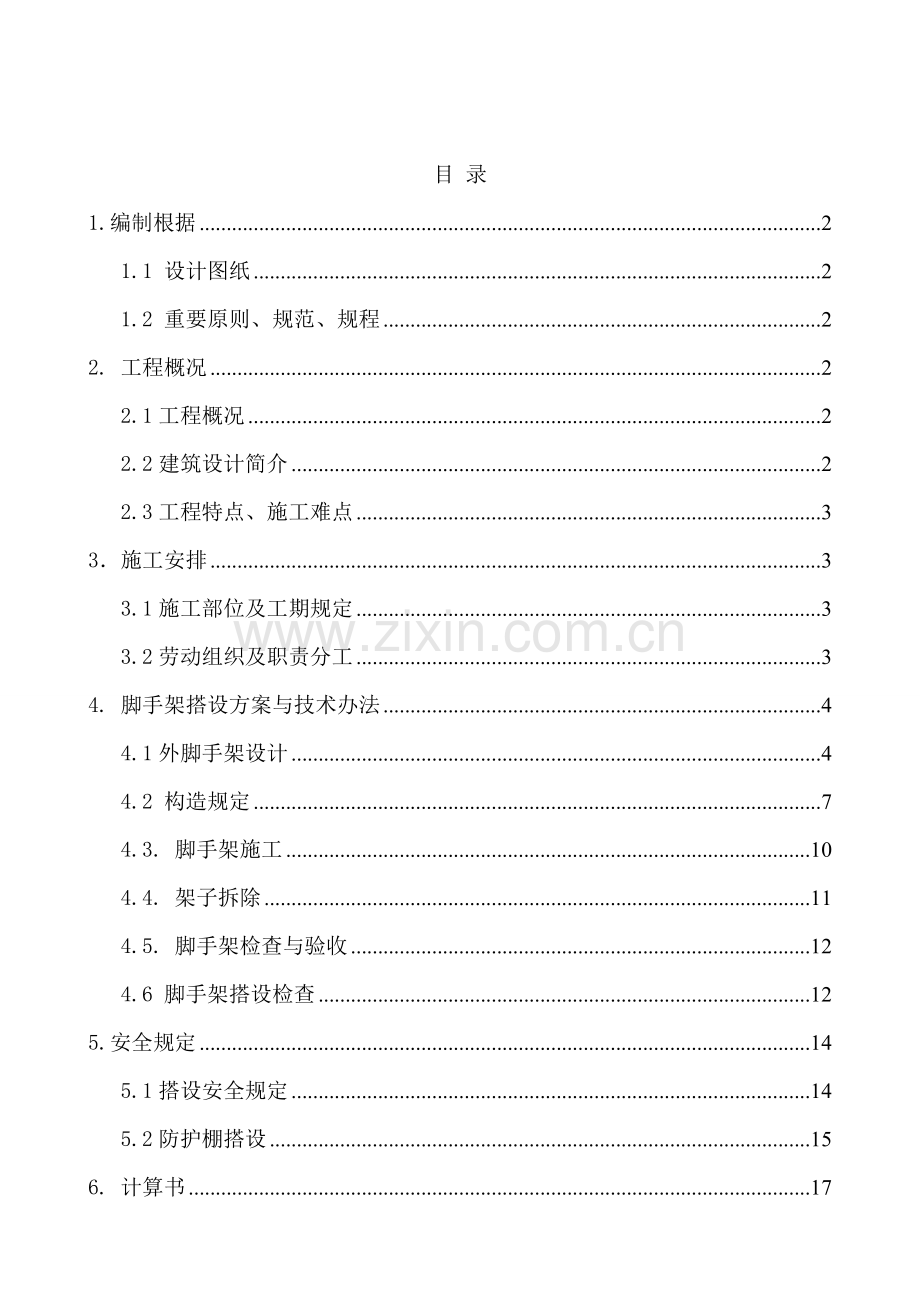

脚手架搭设专项方案.doc_第1页
第1页 / 共22页

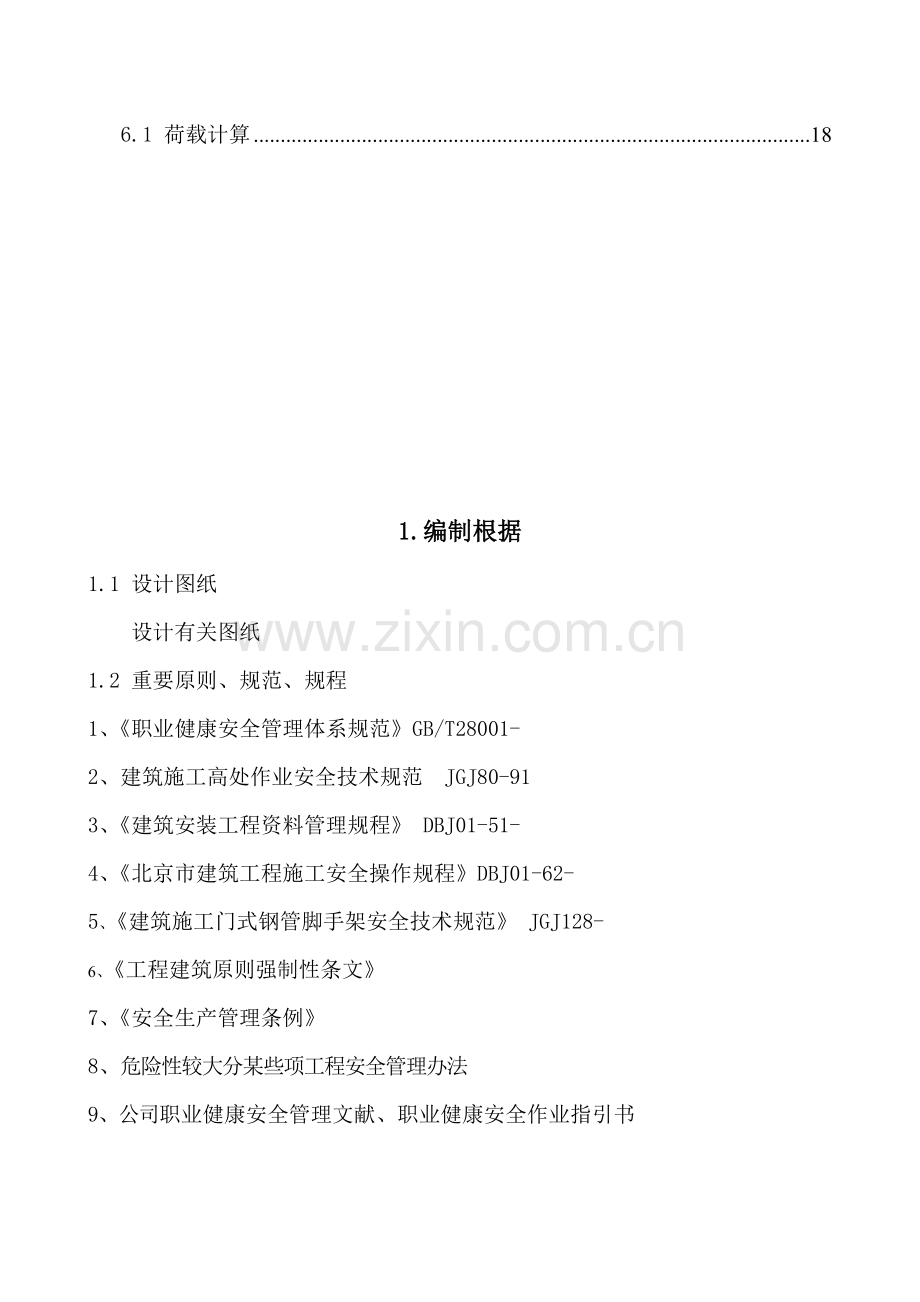

脚手架搭设专项方案.doc_第2页
第2页 / 共22页


点击查看更多>>
资源描述
目 录 1.编制根据 2 1.1 设计图纸 2 1.2 重要原则、规范、规程 2 2. 工程概况 2 2.1工程概况 2 2.2建筑设计简介 2 2.3工程特点、施工难点 3 3.施工安排 3 3.1施工部位及工期规定 3 3.2劳动组织及职责分工 3 4. 脚手架搭设方案与技术办法 4 4.1外脚手架设计 4 4.2 构造规定 7 4.3. 脚手架施工 10 4.4. 架子拆除 11 4.5. 脚手架检查与验收 12 4.6 脚手架搭设检查 12 5.安全规定 14 5.1搭设安全规定 14 5.2防护棚搭设 15 6. 计算书 17 6.1 荷载计算 18 1.编制根据 1.1 设计图纸 设计有关图纸 1.2 重要原则、规范、规程 1、《职业健康安全管理体系规范》GB/T28001- 2、建筑施工高处作业安全技术规范 JGJ80-91 3、《建筑安装工程资料管理规程》 DBJ01-51- 4、《北京市建筑工程施工安全操作规程》DBJ01-62- 5、《建筑施工门式钢管脚手架安全技术规范》 JGJ128- 6、《工程建筑原则强制性条文》 7、《安全生产管理条例》 8、危险性较大分某些项工程安全管理办法 9、公司职业健康安全管理文献、职业健康安全作业指引书 2. 工程概况 2.1工程概况 工程名称 既有建筑加固工程 建筑规模 2700㎡ 工程建设地点 永居东里社区 工程性质 民用住宅楼 总工期 216日历天 工程质量规定 合格 2.2建筑设计简介 项目 内容 建筑功能 住宅楼 建筑面积 2700 m2 建筑层数 地上5层 建筑层高 3.0m 建筑高度(m) 室内外高差 0.450 建筑总高:15.600 外墙加固形式 70厚喷射混凝土,外墙保温施工 屋面工程 保温层采用50mm厚复合硬泡聚氨酯,防水层采用3+3厚SBS改性沥青防水卷材 门窗工程 外窗采用5+9A+5厚单框双玻中空塑钢门窗,外平开,外窗启动处均设纱窗。 2.3工程特点、施工难点 2.3.1工程特点: 本工程位于永居东里社区内,建筑物外围长宽分别为48.3m×10.8m,并且所有施工项目均在带户作业条件下完毕,安全防护尤为重要,在本项目所有建筑物外围搭设脚手架外需要设立护头棚和安全通道。施工现场及其狭窄给施工带来很大困难。 本工程为老旧社区节能综合改造,依照我公司服务理念,为了给百姓一种满意成果,在施工期间保证安全、维护环保,由于本楼在永居社区内施工,这就规定咱们同步组织好场地内外交通,保证施工期间社区内道路上行人安全,杜绝一切不安全隐患。为社区居民创造一种和谐施工环境。因此,对咱们施工单位管理水平规定很高,咱们将组织精干施工团队,制定切实可行施工方案,合理安排施工,充分发挥管理团队人员潜能,为本工程施工提供主线保证。 2.3.2施工范畴:建筑外墙板墙混凝土、外立面保温、屋面防水保温、建筑外窗、单元门更换、空调移机、雨落管更换、屋面防雷接地、首层入户门无障碍改造等项目。 3.施工安排 3.1施工部位及工期规定 工期规定:216日历天; 筹划开工时间:3月15日,筹划竣工时间:10月20日。 3.2劳动组织及职责分工 3.2.1成立安全防护领导小组 安全生产、文明施工是公司生存与发展前提条件,是达到“无重大工伤事故,杜绝死亡事故,轻伤率在1‰以内”安全生产目的必然保障。为此项目经理部成立以现场经理为组长安全防护领导小组。 3.2.2劳动组织 (1)所有搭设架工必要具备《北京市特种作业操作证》,必要定期进行体检,合格者方可持证上岗,凡患有高血压、心脏病、癫痫病、晕高或视力不够等不得从事脚手架搭设。 (2) 架工进场必要进行三级安全教诲和相应考核,每周一参加经理部组织教诲,必要建立班前安全会,并要有会议纪录。项目安所有要做好每周安全教诲交底记录,参加人员在签到表上签字齐全,保证人人受到教诲,并每周检查、督促班前教诲状况。 (3)组织足够架体搭设人员,保证不影响装修施工。 劳动力筹划表 序 号 工 种 人 数 备 注 1 架 子 工 10人 上 岗 证 2 杂 工 5人 4. 脚手架搭设方案与技术办法 4.1外脚手架设计 4.1.1本工程落地式脚手架从室外地坪开始搭设。搭设时架子底部铺设300×50mm脚手板作为脚手架底垫。自角部起依次向两边竖立底立杆,底端与纵向扫地杆扣接固定后,装设横向扫地杆,并与立杆固定,每边竖起3~4根立杆后,随后装设第一步纵向水平杆(与立杆扣件固定)和横向水平杆(小横杆、接近立杆并与纵向水平杆扣接固定),开始搭设立杆时,每隔6跨设立一根抛撑,以保持脚手架稳定性。校正立杆垂直和水平杆水平,使其符合规定后,按45~55Nm力矩拧紧扣件螺栓,形成脚手架起始段,按上述规定依次向前延伸搭设,直至第一步架交圈完毕。交圈后,再检查一遍构造质量,严格保证设计规定和构造质量,设立连墙件,按第一步架作业程序和规定搭设第二步、第三步。随着搭设过程及时装设连墙件和剪力撑,装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板及架体外挂密目网,底部设平网,使整个脚手架全封闭。 本工程落地式脚手架总高度不大于24米,依照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-中规定构造搭设,可以不进行强度验算。 4.1.2本项目所含改建工程为砖混构造,高度于15m~18m之间。我单位在外墙改造施工时采用落地扣件式双排钢管脚手架作施工平台。架体外侧满挂密目网,架体隔层挂大眼水平安全网,在单位入口处搭设安全通道,外脚手架各项参数设计如下: 立杆横距(m) 立杆纵距(m) 步距(m) 连墙件 (两步三跨m) 内立杆距墙(m) 1.2 1.5 1.8 横距 纵距 距外墙完毕面1.5m(保证喷射混凝土规定) 4.5 3.6 4.1.2 本工程为改造工程,室内不属于改造范畴,因而连墙件不能借助窗口设立,故采用在楼梯间外窗处进行拉结点设立。 4.1.3 外脚手架撘设在建筑物周圈距外墙完毕面0.2m处,上人马道位置依照现场实际状况搭设,其典型外脚手架平面布置图及立面图如下所示: 外脚手架平面布置示意图 4.1.4 入户安全通道设计 入户安全通道尺寸为高(4m)×宽(4m)×长(6m),顶部采用双层防护盖板,盖板为5cm厚脚手板,架体采用48×3.5钢管,两侧密目安全网封闭,下部设扫地杆,防护棚立杆间距1.5m,横杆步距1.8,上下层盖板相距400,满铺5cm厚脚手板,并覆盖一层密目安全网。立杆下端基本必要夯实,上铺脚手板作为垫层。详细搭设形式见下图 安全通道侧面图 安全通道正立面图 4.2 构造规定 4.2.1 立杆纵距1.5m,立杆横距为1.2m,里皮立杆离外墙装修完毕面距离为不少于1.5mm;大横杆步距为1.8m,在主节点和两立杆中间都需设立小横杆。在作业层,满铺5cm厚木脚手板及档脚板,每根立杆底部都设立5cm厚脚手板,脚手架必要设立纵横向扫地杆,扫地杆距地0.2m。架子顶端高度必要超过檐口上皮1.5m。 4.2.2连墙件布置 连墙件取两步三跨间距,竖向间距不得不不大于4.20m,水平间距不得不不大于4.5m。本工程连墙件安装方式如下: 在楼梯间公共区域内窗口处增设连墙件,连墙件使用钢管施工安装,如下图: 楼 梯 间 4.2.3 剪刀撑规定 在脚手架外立面整个长度和高度上持续设立剪刀撑,并由底至顶持续杆设立。每组两根,宽度为4跨(与地面夹角为45°~60°),剪刀撑跨度不得不不大于6.0m,剪刀撑斜杆接长采用搭接,搭接长度为1m,用三个旋转扣件连接。剪刀撑应随立杆、纵向和横向水平杆等同步搭设,各底层斜杆下端均必要支撑在垫板上。剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上,旋转扣件中心线至主节点距离不适当不不大于150mm。 4.2.4 马道搭设 为以便人员上下,在首层1-2轴之间搭设“之”字形马道,马道与外脚手架分别独立搭设。马道坡度1:3~6,周边设栏杆,密目网封闭,并设180mm高挡脚板,马道上铺5cm厚脚手板,并在每块板上设两根φ12螺纹钢筋与钢管用12#铁丝连接。如下图所示: 1)马道位置均设立在脚手架外侧,详细位置依照现场实际状况决定,每楼设立一架,马道水平长3.6m,宽1.5m,铺50mm厚脚手板找坡,采用之字型马道。 2) 马道起步于现场自然地面,每跑高度为1.8m,底部设扫地杆,马道下面小横杆间距0.6m。 3) 马道两端拐弯处休息平台宽1.5m,满铺50厚脚手板。 4) 马道每层设两个连墙点,通过与植入墙体膨胀锚栓点焊连接。马道三面设剪刀撑,上下持续设立。 5) 为保证施工人员进出马道及在马道上安全,由马道入口处搭设护头棚。护头棚宽为4m,长为4m,高3.6m。马道四周加密目网封闭围护,顶部满铺双脚手板。 6) 马道脚手板接头处加双小横杆,间距400mm。挡脚板齐全,高度200mm。斜坡处脚手板上钉20mm厚防滑条,间距300mm。 7) 沿马道两侧和平台外围设护身栏两道,高度分别为200mm、1200mm。 8) 马道搭设顺序:摆放扫地大横杆→竖立杆→扫地小横杆→第一步大横杆→第一步小横杆→第二步大横杆→第二步小横杆→连墙杆→…… 4.2.5安全网 脚手架外侧满布密目网,水平安全网共设立三道,分别设立第一层、建筑物中间层及正在施工下一层。 4.2.6 护栏及挡脚板 操作层上必要满铺脚手板,并在上面设护栏及挡脚板。栏杆高1.2m,挡脚板用胶合制作安装。 4.3. 脚手架施工 4.3.1 脚手架施工顺序 弹线、立杆定位→铺垫板→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设暂时斜撑杆、上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装与外柱拉杆→接立杆→加设剪力撑→铺设脚手板→绑扎防护及档脚板、立挂安全网。 4.3.2 脚手架施工技术规定 1) 本工程钢管选用外径48mm,壁厚3.5mm焊接钢管。立杆、大横杆和斜杆最大长度为6.0m,小横杆长度1.5m。每批材料进场时, 应有材质检查合格证。每750根取一组300mm长作复试。扣件每1万个取一组作复试,详细数量参照实验规范规定取。 2) 扣件与钢管贴合面必要严实,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处最小距离应不不大于5mm。扣件活动部位应能灵活转动,旋转扣件两旋转面间隙应不大于1mm,扣件表面应进行防锈解决。 3) 脚手板选用厚50mm木脚手板,外观不得有开裂、腐朽,脚手板两端应采用直径为4mm镀锌铁丝各设两道箍。 4) 钢管及扣件报废原则:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣应报废和禁止使用。 5) 密目网要四证齐全,要有阻燃性能,其续燃、阴燃时间均不得不不大于4 秒。每10cm×10cm=100cm2 面积上,有 个以上网目。 6) 大眼安全网有出厂合格证及检查报告。 7) 脚手架各杆件相交伸出端头,均应不不大于10cm以防止杆件滑脱。 8) 每根立杆均应设垫板,由底座下皮向上200mm处须设纵横向扫地杆。 9) 立杆接长除顶层顶步可采用搭接外,别的各层各步接头必要采用对接构件连接。 10) 立杆上对接扣件应交错布置:两相邻立杆接头不应设立在同步内,同步内隔一根立杆两个相隔接头在高度方向错开距离不适当不大于500mm;各接头中心至主节点距离不适当不不大于步距1/3。 11) 剪刀撑搭接长度不应不大于1m,应采用不不大于3个旋转扣件固定,端部扣件盖板边沿至杆端距离不应不大于100mm。 12) 立杆顶端高出女儿墙1.0m。 13) 立杆垂直偏差不不不大于架高1/200。 14) 纵向水平杆及纵向水平杆构造应符合下列规定: a.纵向水平杆接长宜采用对接扣件连接,也可采用搭接。 b.当使用木脚手板时,纵向水平杆应作为横向水平杆支座,用直角扣件固定在立杆上 c.架子地基应平整,不得在未经解决起伏不平和软硬不一地面上直接搭设脚手架; d.严格按照规定构造尺寸进行搭设,控制好立杆垂直偏差和横杆水平偏差; e.脚手板要铺满、铺平和铺稳,不得有探头板; f.搭设工程中要及时设立固定杆、斜撑杆、剪刀撑以及必要缆绳,避免脚手架搭设工程中发生偏斜和倾倒, 搭设完毕后应进行检查验收,检查合格才干使用。 g.开始搭设立杆时,应每隔7跨设一根抛撑,直至连墙件安装稳定后方可视状况拆除。 4.4. 架子拆除 4.4.1 拆除顺序 架子拆除由上而下按步按层拆除,先拆护身栏,脚手板和排木,再依次拆十字盖上部绑扣和接杆,拆除所有十字盖此前和架子拆究竟部时必要绑好暂时支撑,防止架子倾斜,禁止采用推倒或拉倒办法拆除。 4.4.2 拆除技术办法 1) 拆除时,拆下杆部件应逐渐如下传递,等下方人员接到后在放手,禁止向下抛物。 2) 拆除架子时,作业区周边和进出口处必要设专人了望,禁止非作业人员进入危险区域,并加设暂时围栏,作业区内电线及其她设备有妨碍时,应事先与关于单位联系拆除、转移或加以保护。 3) 操作人员必要佩带安全带及安全帽,拆除全过程由架子工长担任指挥,并负责拆除、撒料和看护所有操作人员安全作业,拆除过程中应注意避免踩在滑动杆件上和缺扣、绷扣及拆不合格地方。 4) 已拆下钢管和扣件应及时清理,运至指定地点码放。 4.5. 脚手架检查与验收 4.5.1 构配件容许偏差及检查办法 1) 脚手架管 进场脚手架管应有产品质量合格证和质量检查报告。钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深划道。钢管外径、壁厚、端面等偏差,应分别符合下表规定 构配件 检查项目 容许偏差(mm) 检查办法 Ф48、t=3.5mm焊接钢管 外径 -0.5 游标卡尺 壁厚 -0.5 外表面腐蚀深度 ≤0.50 端部切斜偏差 1.70 塞尺、拐角尺 钢管弯曲 各种杆件端部弯曲L≤1.5m ≤5 钢板尺 立杆弯曲 3m≤L≤4m ≤12 4m≤L≤6.5m ≤20 水平杆、斜杆弯曲L≤6.5m ≤30 2) 扣件 进场扣件应有生产允许证,法定检测单位测试报告和产品质量合格证。扣件使用前应进行质量检查,有裂缝、变形禁止使用、浮现滑丝螺栓必要更换。扣件必要进行防锈解决。 3) 木脚手板 木脚手板宽度不适当不大于200mm,厚度不应不大于50mm。两端应各设直径为4mm 镀锌钢丝箍两道。 4.6 脚手架搭设检查 4.6.1检查容许偏差项目: 序号 项目 技术规定 容许偏差(mm) 检查办法 1 地基基本 表面 坚实平整 - 观测 排水 不积水 垫板 不晃动 底座 不滑移 不沉降 -10 2 立杆垂直度 - ±100 经纬仪或吊线 3 间距 步距 - ±20 钢板尺 纵距 ±50 横距 ±20 4 纵向水平杆高差 一根杆两端 - ±20 水平仪或水平尺 同跨内两根纵向水平杆高差 ±10 5 扣件安装 主节点处各扣件中心点互相距离 ≤150mm - 钢板尺 同步立杆上两个相隔对接扣件高差 ≥500mm 钢卷尺 立杆上对接扣件至主节点距离 ≤h/3 钢卷尺 纵向水平杆上对接扣件至主节点距离 ≤La/3 钢卷尺 扣件螺栓拧紧扭力矩 40~65N.m 扭力扳手 6 剪刀撑斜杆与地面倾角 45°~60° - 角尺 7 脚手板外伸长度 对接 a=130~150mm l≤300mm - 钢卷尺 搭接 a≥100mm L≥200mm 4.6.2脚手架验收 1)脚手架验收程序:每搭设一层完毕后→班组自检→质检员专检→安全员专检→报监理验收 2)脚手架验收阶段:以每层为一验收批,验收合格后方可使用。 3)脚手架验收项目 a.脚手架管应有产品质量合格证和质量检查报告,还应有进场复试报告; b.扣件应有生产允许证,法定检测单位测试报告和产品质量合格证,还应有进场复试报告; c.密目网、大眼网合格证; d.脚手架搭设检查登记表: 按照脚手架搭设容许偏差及检查办法规定逐项检查。 e.安全防护办法必要符合方案规定。 4.7 防雷接地 在脚手架底部立杆钢管连接避雷导线,引入地下并深埋。防雷接地材料所有采用镀锌材料,所有连接均采用焊接,搭接长度,圆钢搭接长度为圆钢直径6倍,两面施焊,扁钢搭接长度为扁钢宽度两倍,三面施焊,焊口均做防腐解决(混凝土中除外),接地电阻不超过4Ω。 5.安全规定 5.1搭设安全规定 5.1.1 凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合伙高处作业人员,均不得从事架子作业。凡从事架子作业工种必要每年进行体检,持有效健康证。 5.1.2 操作人员必要纯熟掌握架子知识及技能,持证上岗。 5.1.3 操作人员在架子上操作时必要集中精力,禁止打闹和玩笑,禁止酒后作业。 5.1.4 遇有恶劣天气(风力五级以上、雨、雪天气)应停止施工。 5.1.5 操作人员必要戴好安全帽,对的使用安全带即高挂低用,穿好防滑鞋才干上岗。 5.1.6 护头棚通过大风、大雨后,要进行检查,如发现倾斜下沉,松扣和崩扣要及时修理。 5.1.7 护头棚只起防护作用,必要严格控制施工荷载,每平方米不得超过100kg。 5.1.8 护头棚不准堆放物料,安全员要指引架子工及时巡逻、维护、及时清理,清理时告知吊篮上施工人员暂停施工,清理完毕后再告知吊篮人员施工,清理出杂物禁止向楼下丢弃,要清理到楼内用袋子装好运到楼下。 5.1.9 防护棚施工安和使用规范、安全,现场安全员要及时指引和监督,做好有关安全技术交底。 5.1.10安全网应釆用锦纶、维纶、涤纶、或其她耐候性不低于上述品种(耐候性)材料制成。 5.1.11在施工程20m以上建筑每隔3层(10m)应固定一道3m宽水平安全网。 5.1.12扣件式钢管外脚手架,必要立挂密目安全网,沿外架子内侧进行封闭,安全网之间必要连接牢固,并与架体固定。 5.1.13施工现场使用安全网、密目式安全网必要符合国标。公司安所有门对安全防护用品进行严格管理。 5.1.14在脚手架外沿及出入护头棚处张挂相应安全标牌提示安全,同步设立施工风险源公示牌,明确防范办法及负责人。 5.2防护棚搭设 出入口护头棚 5.2.1防护规定 (1) 施工现场周边道路将搭设护头棚以便社会人员及社区居民安全出入。 (2) 因该工程老旧社区内树木较多,棚架搭设时对施工作业有影响树木枝丫提迈进行勘察理解,并通过建设单位及时与园林局等有关部门沟通协商解决,保证顺利施工。 (3) 护头棚为扣件式钢管脚手架,搭设前清除场地障碍物,并定位。护头棚高4m,宽5m,立杆间距1m,步距1.5m,每榀架子两侧立杆2.3m处设立斜杆。棚顶满铺两层脚手板,顶部两层脚手板层间、接近既有建筑物侧均设立密目安全网,出入口及接近既有建筑物侧设立醒目危险标志。 护头棚施工完毕后,应经安所有门验收合格后,方可使用;禁止使用未经验收合格脚手架。 (4) 在护头棚有效期间,禁止对棚架上杆件进行随意拆改,如果因实际需要,需进行拆改,需报技术质量部,经技术负责人批准后,方能进行拆改。 (5) 棚架搭设完毕,逐段通过验收合格后,才干使用;注意保护好安全网,未经批准,任何人不得擅自拆解安全网,不得擅自拆改脚手架。 (6) 搭拆脚手架时,地面设围栏和警戒标志,并派专人看守,禁止非操作人员入内。 (7) 为保证居民、师生、车辆财产及人身安全,受影响车位均需搭设防护棚,详细办法见道路护头棚做法。 通行道路护头棚搭设剖面图 通行道路护头棚搭设侧立面图 6. 计算书 承载力与稳定性验算 6.1 荷载计算 6.1.1 恒载计算(每跨间距1500mm) G=q1+q2+q3+q4 (钢管自重)q1=26.4×38.4N/m=1013.76N (扣件自重)q2=20×13N/个=260N (脚手板自重)q3=3.27 m2×350N/m2=1144.5N (密目网及彩条布自重)q4=121N G=1013.76N+260N+1144.5N+121N=2539.26N 6.1.2 活荷载计算:因护头棚不承重,荷载取1000 N/m2 q活=3.27m2×1000 N/m2=3270N 6.1.3 均布荷载计算: q=(G+q活)÷2.0=(2539+3270)÷2.0=2904.63N/m 6.2受力简图 6.3 受力分析 AD杆受拉弯作用,CB杆受压力。 6.4 AD杆抗弯强度验算 见受力简图:L>m λ=m/L=500÷1500=0.333 Mmax=ql(1-λ2)2/8=2904.63×1.52×(1-0.333)2÷8=363.4N/mm2 ∵б= Mmax/W=363.4×103÷5×103=72.69N/mm2<205 N/mm2 ∴安全 6.5 BC杆稳定性验算 Rb=[qL(1+λ)2(L2+h2)-2]/2h =[2904.63×1.5×103×(1+0.333)2×(15002+40502)-2]÷2÷4050 =5304.56N 查表φ=0.171 ∵б=N/(φA)=5034.56÷(0.171×487)=63.7 N/mm2<205 N/mm2 ∴安全 6.6 扣件抗滑移承载力验算 ∵Rah= [ql(1+λ)2]/2h =[2.9×1500×(1+0.333)2]÷2÷4050 =1.0KN<8.0KN ∴安全
