承插式钢筋混凝土管道现场安装关键技术.doc

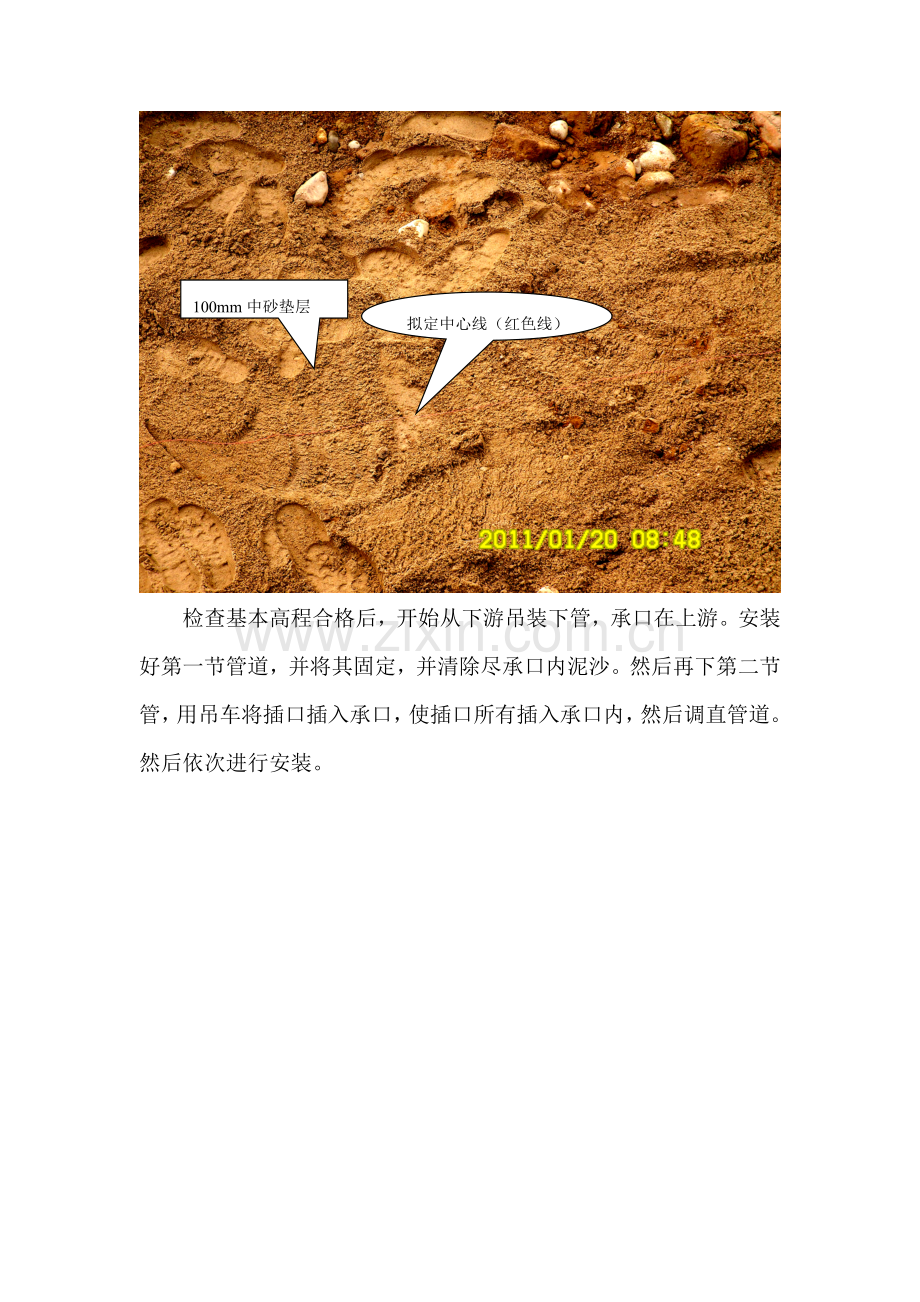

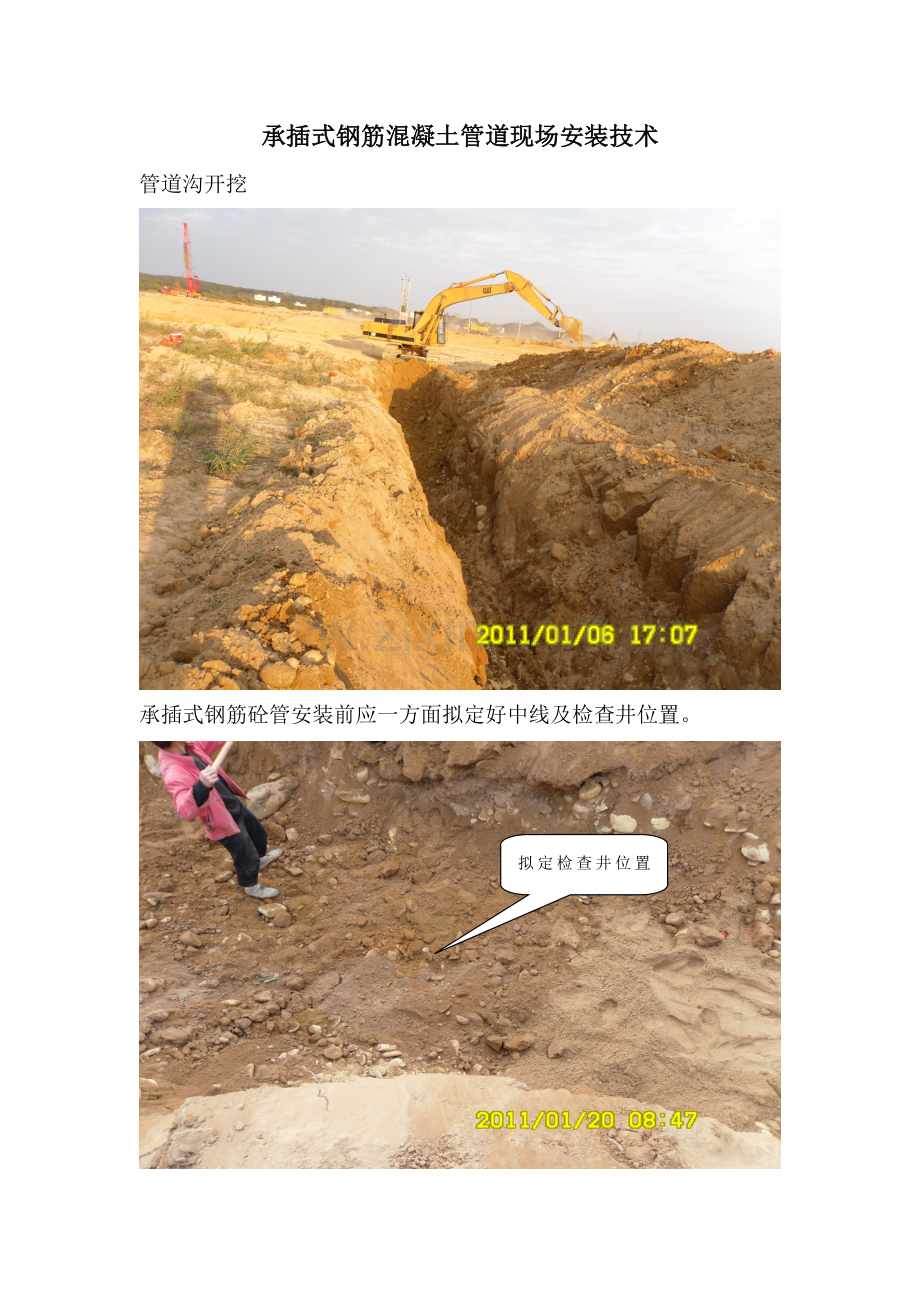

承插式钢筋混凝土管道现场安装技术管道沟开挖承插式钢筋砼管安装前应一方面拟定好中线及检查井位置。拟定检查井位置（管道中心线）拟定中心线（红色线）100mm中砂垫层检查基本高程合格后，开始从下游吊装下管，承口在上游。安装好第一节管道，并将其固定，并清除尽承口内泥沙。然后再下第二节管，用吊车将插口插入承口，使插口所有插入承口内，然后调直管道。然后依次进行安装。再吊装第二节；然后，依次安装管道吊装装好第一节管，将其固定。安装第一节管道后，在第一节管承口上抹上水泥砂浆；然后再安装第二节管道。以利于承插口抹带饱满。防止水流渗漏。箭头指向为水流方向下游承口上游管道安装方向。砌筑检查井水泥砂浆抹带水泥砂浆抹带水泥砂浆抹带成品（宽度2030mm）当管道砼强度达到5MPa以上时进行回填级配砂石，槽底至管顶平，不得具有有机物以及不不大于50mm砖石等硬块，在抹带接口处;应采用细粒级配砂石回填。回填级配砂石含水量，宜按级配砂石类和采用压实工具控制在最佳含水量附近。每层虚铺厚度不超过30cm。沟槽回填时应符合下列规定：宜按级配砂石类和采用压实工具控制在最佳含水量附近。每层虚铺厚度不超过30cm。沟槽回填时应符合下列规定：回填级配砂石或其她回填材料运入槽内时不得损伤管节及其接口，并应依照每层虚铺厚度用量将回填级配砂石运至槽内，不得在影响压实范畴内堆料，管道两侧和管顶以上50cm范畴内回填级配砂石，应由沟槽两侧对称运入槽内，不得直接扔在管道上，回填其她部位时，应均匀运入槽内，不得集中推入。回填级配砂石压实应符合下列规定：回填级配砂石压实应逐级进行，且不得损伤管道。管道两侧和管顶平，应采用轻夯压实，管道两侧压实面高度不得超过30cm。管道基本为级配砂石弧基本时，管道与基本之间三角区应填实。压实时，管道两侧应对称进行，且不得使管道位移或损伤。分段回填级配砂石压实时，相邻段接茬应呈阶梯形，且不得漏夯。采用木夯、蛙式夯等压实工具时，应夯夯相连（采用压路机时，碾压重叠宽度不得不大于20cm。采用压路机、振动压路机等压实机械时，其行驶速度不得超过2km/h。管道沟槽位于路基范畴内时，管顶以上25cm范畴内回填级配砂石表层压实度不应不大于87%,其她部位回填级配砂石压实度也应符合规定规定。）。管道两侧回填级配砂石压实度应符合下列规定规定：对钢筋混凝土圆形管道，其压力实度不应不大于90%。当管道覆土较浅，管道承载能力较低，压实工具荷载较大，或原级配砂石回填达不到规定压实度时，可与设计单位协商采用灰土、砂、砂砾等具备构造强度或可以达到规定其她材料回填。管道沟槽回填级配砂石，当原级配砂石含水量高且不具备减少含水量条件不能达到规定期，管道两侧及沟槽位于路基范畴内管道顶部以上，应回填石灰级配砂石、砂、砂砾或其她可以达到规定压实度材料。检查井、雨水井及其她井室周边回填，应符合下列规定：现场浇筑混凝土或砌体水泥浆强度应达到设计规定，路面范畴内井室周边，可采用石灰土、砂、砂砾等材料回填，其宽度不适当不大于40cm。井室周边回填，应与管道沟槽回填同步进行，当不便同步进行时，应留台阶形接茬，井室周边回填压实时应沿井室中心对称进行，且不得漏夯。回填材料压实后应与井壁紧贴，新建排水管道与其她管道交叉部位回填应符合规定压实度，井应使回填料与被支承管道紧贴。砖砌检查井井室砌筑用机制砖砌筑在整体水泥混凝土基本上，不应运用管道平基，再帮宽办法作为井基。应在挖槽时，计算好检查井精确位置，浇筑管道混凝土平基时，应将检查井井基宽度一次浇够。井室内流槽砌砖，应交错插入井墙，使井墙与流槽形成整体。不应先砌井墙，然后再推砌流槽，导致流槽与井墙分离。流槽应砌（砖）、抹（面）成 与上下游管径相似半圆弧形，不应无流槽，也不应砌成梯形或矩形。同步，流槽过水断面不应不大于上游和下游管径过水断面。井底坡度和高程应符合设计规定。圆井砌筑，应掌握井墙竖立度和圆顺度，砌筑砂浆应饱满（涉及竖缝），特别是污水管道检查井（涉及雨污合流检查井），更应使砌缝饱满，防止井壁渗水，保证带井闭水成功。水泥砂浆抹面要掌握厚度、均匀、平整、密实。抹完后要封闭井口，以保证并室湿润养护，不使抹面导致裂缝、空鼓。井室收口砌筑或井室盖板安装：砌并时随时掌握并内尺寸，三面收口时最大可收进5cm，并随时将挤出砂浆抹平并将墙表面残存砂浆及时清除干净。如果管道覆土较浅，检查井必要也浅，当井深尺寸不能满足收口高度，或满足了收口高度后来，井室缩小到难以使用时，可以采用四周收口，减少一半收口高度，来加大井室办法。至于浅到什么限度可采用四周收口，可依照工程实际状况掌握。砌收口时，每收一层，变化一种直径，为了保证每层直径精确，第一块砖收进尺寸要均匀，每层缩小后直径圆都要保持圆润，依照规范规定宜按每层收进40mm掌握。收口某些容易浮现竖向通缝或鱼鳞缝（错缝尺寸不大于1/4块丁砖），应打制六分砖块，以满足错缝规定，不使浮现通缝或鱼鳞缝。收口收进某些竖缝，为防止形成空缝，应在砌砖时，在砖接砌一侧面挑上灰浆，将竖缝推挤严密。勾缝时再进一步填严抹平，保证收口某些砖层能结合成整体受力。盖板预制加工或采购，要控制配筋量合理性（应符合设计规定），要控制钢筋网片垫块高度和密度，以保证各层厚度，不露筋。控制底模平整度，以保证板底光洁、平整、直顺、无安装板差，控制井室盖下入孔圆润、规矩，以保证井筒砌砖易接顺、圆润美观。
