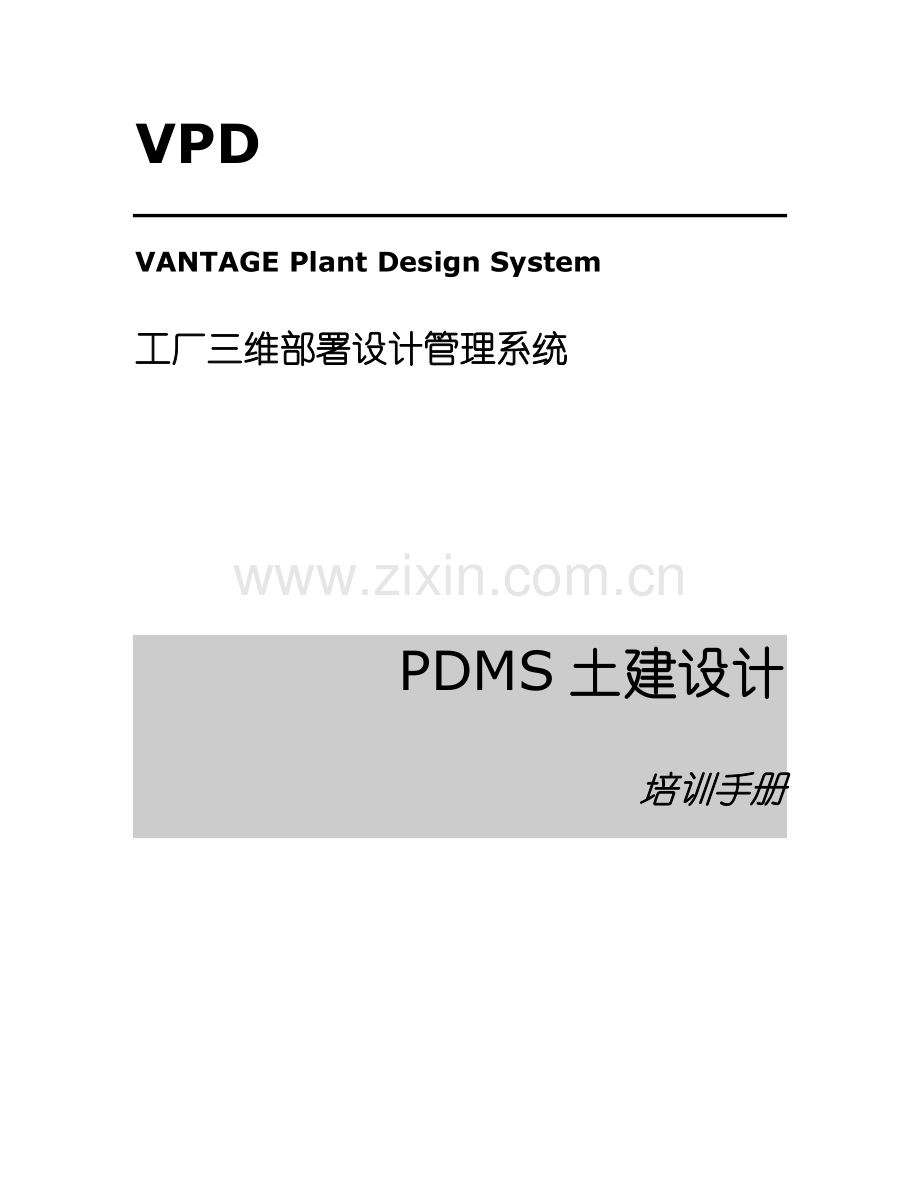

VPD
VANTAGE Plant Design System
工厂三维部署设计管理系统

PDMS土建设计
培训手册

土建设计
这里土建设计关键指墙、地板和刮板等模型。

数据库层次结构

土建设计数据库层次结构以下图所表示：

FLOOR
CFLOOR
STWALL
WALL
GWALL
CWALL
SCREED
CSCREE
FRMW
STRU
ZONE
SITE
WORLD

储存区域

练习一：创建土设计型前准备

１． 进入土建设计模块。开启PDMS，以MDB/STRUC，用户STRUC（密码STRUC）登陆SAM项目。
进入 DESIGN 模块，选择 Design> Design>Structures>Walls & Floors 菜单。

２． 创建各管理层次。以下图所表示：

1) 创建SITE。 Create>Site，命名为/BUILDING.SITE ；Purpose中选择CIV Industrial Buildings。

2) 创建ZONE。 Create>Zone，选择自动命名 ；Purpose中选择CIV Building。

3) Create>Structure，选择自动命名 ；Purpose中选择LEVL Building Level。

4) Create>Framework，选择自动命名 ；Purpose中选择FLOO Floors。自动生成名称为Building_01_LEVEL_01_FLOORS_01。

5) Create>Framework，选择自动命名 ；Purpose中选择WALL Walls。自动生成名称为Building_01_LEVEL_01_WALLS_01。

３． 在FRMW /Building_01_LEVEL_01_FLOORS_01下，选择Create>Compound>Floor。

４． 在FRMW /Building_01_LEVEL_01_WALLS_01下，选择Create>Compound>wall。

５． 在ZONE /Building_01下，创建另一STRU /Building_01_LEVEL_02。依据上面方法可创建第二层楼CFLOOR和CWALL。 层次以下图：
.

６． 设置储存区域。
1) 选择Settings>Storage Areas，出现储存区域对话框；指向ZONE层，选择Control>CE。选中LEVEL_02，Modify>Elevation，标高为4000。

2) 选择Create>Level，出现以下对话框，生成一个标高为8000STRU /Building_01_LEVEL_03。

再参考上面步骤，Create>Framework 和 Create>Compound>Floor/Wall。

3) 设置储存区域以下图所表示。

练习二：创建地板

１． 直墙属性（如PLine），以下图：

２． 指定目前工作层。在Settings>Storage Areas对话框中指定Level 1。
３． 设置缺省等级规格。墙和板分别按下图设置：

４． 创建辅助网格。选择Utilities>Working Plane，在对话框中选择Define>Linear Grid，按下图设置：

５． 创建地板。选择Create> Floor；选中Autoname，Thickness设为500；点击来定义顶点，按下图放置四个顶点：

提醒：在事件驱动图形模式框中，Pick Type设为Any ；Pick Method设为Snap。

６． 修改地板形状。选择Modify>Floor/Screed>Definition，出现以下对话框：

在顶点2后面，利用工具，添加一新顶点3，坐标为(X 5, Y 0)；依次按下图要求修改好地板：

提醒：在添加顶点3时，能够采取其它扑捉方法，如：Pick Type设为Graphics ；Pick Method设为Mid-Point。在编辑顶点4，5时，可按F8改变显示模式，便于扑捉。

练习三：创建直墙

１． 创建外墙。选择Create>Trace Boundary，对话框按下图设置，Apply。

完成后，Members层次结构应为：

２． 创建内墙。选择Create>Trace Boundary，对话框按下图设置，Apply。
1) 选择Utilities>Working Plane，关闭Active开关。
2) 以下图所表示创建两堵新墙：

选择Create>Wall>Straigh，起点选择顶点4,终点选择34和16交点。
3) 因为方向不一样，新内墙于外墙34错位。选择Modify>Wall>Justification，把OBOW改为IBOW即可。
4) 用一样方法创建另一新墙。

３． 检验连接性。选择Query>End Connections来检验。选择Connect>Wall to Wall来完成两个内墙和外墙连接。

练习四：放置门窗

１． 门窗全部可做成标准配件（Fitting），按下图要求来完成门窗放置。

２． 指向墙56，选择Create>Wall Fitting>Standard，对话框按下图设置，Apply。

３． 在内墙上放置门。按下图选择门规格：

４． 在另一内墙上放置门，同上步。

５． 在外墙上56放置窗，对话框按下图设置，Apply。

６． 在外墙上61放置窗，方法同上步。可改用其它方法扑捉。

７． 在外墙上43放置窗，方法同上步。

练习四：添加其它楼层

１． 在第二楼层添加墙和楼板。尺寸按下图要求。

２． 设置储存区域。选择Settings>Storage Areas，把墙和板储存区域设置到对应LEVEL2（标高4000）。

３． 改变地板等级规格。厚度选择200：

４． 创建楼板。指向地板，选择Create>Trace Boundary，此楼板比地板稍小，按下图设置对话框：

５． 把刚创建楼板SOLID值设为25%。
６． 创建二层外墙。选择Create>Trace Boundary，按下图设置对话框，Apply。

７． 创建二层内墙。提醒：高度只有3800。
８． 放置门窗。方法同前。
９． 依据上面步骤，能够去创建第三层楼墙板门窗等。

练习五：创建楼梯井。

１． 在下图所表示位置创建一个楼梯井。

２． 指向二层楼板，选择Create>Negative Extrusion，按下图完成开孔。

３． 指向三层楼板，参考上步完成开井孔。

４． 创建楼梯井周围直墙和门，以下图所表示：

练习六：创建弧墙。

１． 接着前面练习，按下图所表示创建弧墙。

２． 设置储存区域。设置为LEVEL1CWALL和CFLOOR。
３． 设置墙等级规格。Brickwork Walls, Wall,Single_leaf_wall；设置 Justification 为 OBOW； Thickness为100； Height为 4000。

４． 设置地板等级规格。设Floor Specification 为100。

５． 选择Create>Wall>Ring，创建弧墙。

６． 创建弧顶。选择Create>Floor。
提醒：用三点定弧；Justification设为Bottom；扑捉方法用Pline。

７． 修改地板。要求以下图：

提醒：选择Modify>Floor/Screed>Definition；添加B点带圆弧,可锁住A点Y轴。

８． 参考前面方法放置部分门窗，完成练习。
