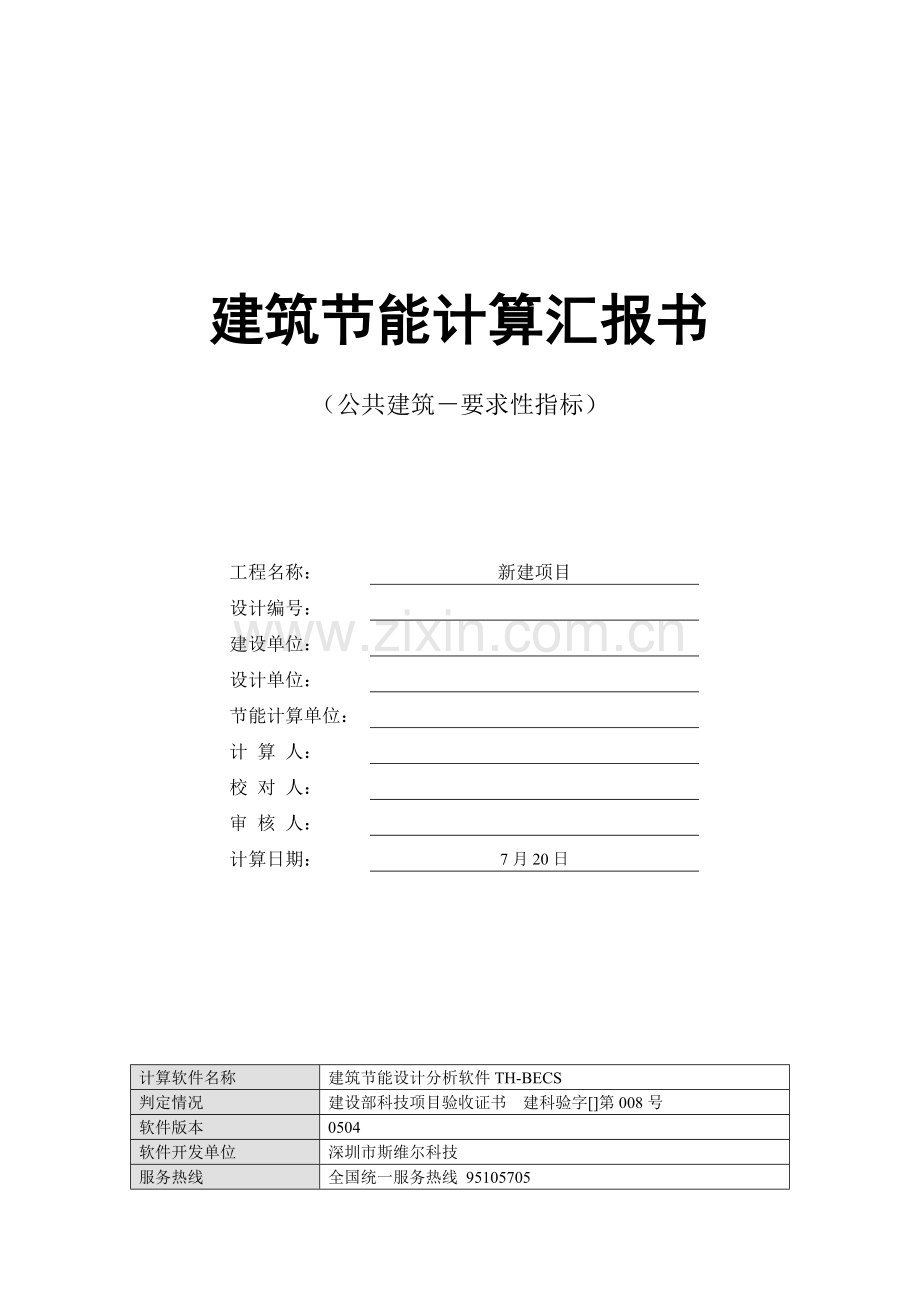

建筑节能计算汇报书
（公共建筑－要求性指标）

工程名称：
新建项目
设计编号：

建设单位：

设计单位：

节能计算单位：

计 算 人：

校 对 人：

审 核 人：

计算日期：
7月20日

计算软件名称
建筑节能设计分析软件TH-BECS
判定情况
建设部科技项目验收证书 建科验字[]第008号
软件版本
0504
软件开发单位
深圳市斯维尔科技
服务热线
全国统一服务热线 95105705
一、 建筑概况
地理位置
河北省-邯郸
工程名称
新建项目
建筑面积
地上1511㎡，地下0㎡
建筑高度
地上7.2 m，地下0.0 m
建筑层数
地上2层，地下0层
北向角度
90度
所属结构体系

外墙太阳辐射吸收系数
0.75
屋顶太阳辐射吸收系数
0.75
二、 计算依据
1. 标准1：《公共建筑节能设计标准》(DB13(J)81-)
2. 标准2：《民用建筑热工设计规范》(GB50176-93)
3. 标准3：《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-）
4. 标准4：《建筑幕墙》（GB/T 21086-）

三、 相关说明
1、

四、 工程材料
材料名称
编
号
导热系数λ
蓄热系数S
密度ρ
比热容Cp
蒸汽渗透系数u
备注
W/(m.K)
W/(㎡.K)
Kg/m3
J/(Kg.K)
g/(m.h.kPa)
水泥砂浆
1
0.930
11.370
1800.0
1050.0
0.0210
起源：《民用建筑热工设计规范（GB50176-93）》
石灰砂浆
18
0.810
10.070
1600.0
1050.0
0.0443
起源：《民用建筑热工设计规范（GB50176-93）》
钢筋混凝土
4
1.740
17.200
2500.0
920.0
0.0158
起源：《民用建筑热工设计规范（GB50176-93）》
挤塑聚苯板(ρ=25-32)
22
0.030
0.320
28.5
1647.0
0.0162

混凝土多孔砖(190六孔砖）
27
0.750
7.490
1450.0
709.4
0.0000

防水层(沥青油毡、油毡纸)(4)
28
0.170
3.302
600.0
1470.0
0.0000

聚合物砂浆（网格布）(4)
29
0.930
11.306
1800.0
1050.0
0.0000

水泥膨胀珍珠岩(ρ=800)(4)
30
0.260
4.207
800.0
1170.0
0.0000

钢筋混凝土(4)
31
1.740
17.060
2500.0
920.0
0.0000

挤塑聚苯乙烯泡沫板（XPS）(ρ=30)(4)
32
0.030
0.540
30.0
4455.3
0.0000

石灰砂浆
38
0.810
9.948
1600.0
1050.0
0.0000

页岩砖墙
39
0.870
11.116
1800.0
1085.0
0.0000
河北居住规范第35页
（冬季）垂直空气间层（δ=10）
40
0.071
0.079
1.2
1005.0
0.0000
选此材料时厚度设定为10mm
聚苯板(EPS板)
41
0.041
0.287
20.0
1380.0
0.0000

水泥砂浆
42
0.930
11.306
1800.0
1050.0
0.0000

五、 体形系数
外表面积
2920.54
建筑体积
5440.39
体形系数
0.54
建筑形状
条状
标准依据
《标准1》第4.1.5条
标准要求
甲、乙类建筑体形系数不应大于0.40
结论
不满足

六、 窗墙比
1、窗墙比
朝向
窗面积（㎡）
墙面积（㎡）
窗墙比
限值
结论
东向
31.18
303.48
0.10
0.70
满足
西向
51.30
303.48
0.17
0.70
满足
南向
49.14
462.24
0.11
0.70
满足
北向
121.68
462.23
0.26
0.70
满足
平均
253.30
1531.43
0.17
1.00
满足
《标准》依据
《标准1》第4.1.6条
标准要求
各朝向窗墙比不超出0.7
结论
满足

2、外窗表
朝向
编号
尺寸
楼层
数量
单个面积
累计面积
东向
31.18
MLC2227
1.20×1.80
1~2
12
2.16
25.92
MLC2527
1.46×1.80
1~2
2
2.63
5.26
西向
51.30
C1518
1.50×1.80
1
1
2.70
2.70
C1818
1.80×1.80
1~2
15
3.24
48.60
南向
49.14
C1418
1.40×1.80
2
2
2.52
5.04
C1518
1.50×1.80
1
1
2.70
2.70
C1818
1.80×1.80
1~2
12
3.24
38.88
MLC2427-1
1.40×1.80
2
1
2.52
2.52
北向
121.68
C1418
1.40×1.80
2
2
2.52
5.04
C1718
1.70×1.80
1~2
36
3.06
110.16
C1818
1.80×1.80
1~2
2
3.24
6.48

七、 可见光透射比
朝向
窗墙比
最不利窗编号
最不利透射比
透射比限值
东向
0.10
MLC2227
0.80
0.40
西向
0.17
C1818
0.80
0.40
南向
0.11
C1818
0.80
0.40
北向
0.26
C1718
0.80
0.40
标准依据
《标准1》第4.1.7条
标准要求
当窗墙面积比小于0.40时，玻璃可见光透射比不应该小于0.4
结论
满足

八、 天窗
（一）天窗屋顶比
无天窗

（二）天窗类型
标准依据：《标准1》第4.2.1条和第4.1.9条
标准要求：K满足表4.2.1要求, 窗墙比大于0.3时SC≤0.5(K≤2.70且Cm≤0.30或SC≤0.50)
结论：无

九、 屋顶结构
1.　挤塑聚苯板（XPS）60+钢筋混凝土100
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
防水层(沥青油毡、油毡纸)(4)
28
1
5
0.170
3.302
1.00
0.029
0.097
聚合物砂浆（网格布）(4)
29
2
20
0.930
11.306
1.00
0.022
0.243
水泥膨胀珍珠岩(ρ=800)(4)
30
3
20
0.260
4.207
1.00
0.077
0.324
钢筋混凝土(4)
31
4
100
1.740
17.060
1.00
0.057
0.980
挤塑聚苯乙烯泡沫板（XPS）(ρ=30)(4)
32
5
60
0.030
0.540
1.10
1.818
1.080
各层之和∑

－
205
－
－
－
2.003
2.724
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.15+∑R)
0.46
数据起源
河北居住规范第36页
标准依据
《标准1》第4.2.1条
标准要求
传热系数满足表4.2.1要求(K≤0.40)
结论
不满足

十、 外墙结构
（一）外墙相关结构
1.　外墙：聚苯板（EPS）70+370厚页岩多孔砖
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
石灰砂浆
38
1
20
0.810
9.948
1.00
0.025
0.246
页岩砖墙
39
2
370
0.870
11.116
1.00
0.425
4.727
（冬季）垂直空气间层（δ=10）
40
3
10
0.071
0.079
1.00
0.141
0.011
聚苯板(EPS板)
41
4
70
0.041
0.287
1.20
1.423
0.490
水泥砂浆
42
5
10
0.930
11.306
1.00
0.011
0.122
各层之和∑

－
480
－
－
－
2.024
5.596
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.15+∑R)
0.46
数据起源
河北居住规范第42页
2.　梁柱：挤塑聚苯板20＋钢筋砼240
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
挤塑聚苯板(ρ=25-32)
22
2
20
0.030
0.320
1.20
0.556
0.213
水泥砂浆
1
3
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
4
240
1.740
17.200
1.00
0.138
2.372
石灰砂浆
18
5
20
0.810
10.070
1.00
0.025
0.249
各层之和∑

－
320
－
－
－
0.761
3.323
外表面太阳辐射吸收系数
0.75[默认]
传热系数K=1/(0.15+∑R)
1.10

（二）外墙平均热工特征

1.　东向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
挤塑聚苯板20＋钢筋砼240
柱子
9.50
0.041
1.10
3.32
0.75
聚苯板（EPS）70+370厚页岩多孔砖
外墙
225.00
0.959
0.46
5.60
0.75
累计

234.50
1.000
0.49
5.50
0.75

2.　西向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
挤塑聚苯板20＋钢筋砼240
柱子
9.50
0.038
1.10
3.32
0.75
聚苯板（EPS）70+370厚页岩多孔砖
外墙
242.68
0.962
0.46
5.60
0.75
累计

252.18
1.000
0.48
5.51
0.75
3.　南向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
挤塑聚苯板20＋钢筋砼240
柱子
14.39
0.042
1.10
3.32
0.75
聚苯板（EPS）70+370厚页岩多孔砖
外墙
328.89
0.958
0.46
5.60
0.75
累计

343.28
1.000
0.49
5.50
0.75
4.　北向
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
挤塑聚苯板20＋钢筋砼240
柱子
14.39
0.042
1.10
3.32
0.75
聚苯板（EPS）70+370厚页岩多孔砖
外墙
326.27
0.958
0.46
5.60
0.75
累计

340.66
1.000
0.49
5.50
0.75
5.　总体
结构名称
构件类型
面积(m2)
面积所占百分比
传热系数K
W / (㎡K)
热惰性指标D
太阳辐射吸收系数
聚苯板（EPS）70+370厚页岩多孔砖
外墙
1122.83
0.959
0.46
5.60
0.75
挤塑聚苯板20＋钢筋砼240
柱子
47.79
0.041
1.10
3.32
0.75
累计

1170.62
1.000
0.49
5.50
0.75
标准依据
《标准1》第4.2.1条
标准要求
传热系数满足表4.2.1要求(K≤0.45)
结论
不满足

十一、 挑空楼板结构
1.　挤塑聚苯板20+钢筋砼120
材料名称
（由外到内）
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
2
120
1.740
17.200
1.00
0.069
1.186
水泥砂浆
1
3
20
0.930
11.370
1.00
0.022
0.245
挤塑聚苯板(ρ=25-32)
22
4
20
0.030
0.320
1.20
0.556
0.213
水泥砂浆
1
5
20
0.930
11.370
1.00
0.022
0.245
各层之和∑

－
200
－
－
－
0.689
2.133
传热系数K=1/(0.15+∑R)
1.19
标准依据
《标准1》第4.2.1条
标准要求
传热系数满足表4.2.1要求(K≤0.50)
结论
不满足

十二、 非采暖空调房间和采暖空调房间隔墙
本工程无此项内容

十三、 非采暖空调房间和采暖空调房间楼板
本工程无此项内容

十四、 采暖地下室外墙结构
本工程无此项内容

十五、 周围地面-控温结构
1.　混凝土120不保温地面
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
2
120
1.740
17.200
1.00
0.069
1.186
各层之和∑

－
140
－
－
－
0.090
1.431
保温层∑R
R为λ*α<1.16材料热阻
0.022
传热系数K=1/(1/0.52+∑R)
0.51
标准依据
《标准1》第4.2.1条
标准要求
传热系数满足表4.2.1要求(K≤0.52)
结论
满足

十六、 非周围地面-控温结构
1.　混凝土120不保温地面
材料名称
材料编号
序号
厚度δ
导热系数λ
蓄热系数S
修正系数
热阻R
热惰性指标
(mm)
W/(m.K)
W/(㎡.K)
α
(㎡K)/W
D=R*S
水泥砂浆
1
1
20
0.930
11.370
1.00
0.022
0.245
钢筋混凝土
4
2
120
1.740
17.200
1.00
0.069
1.186
各层之和∑

－
140
－
－
－
0.090
1.431
保温层∑R
R为λ*α<1.16材料热阻
0.022
传热系数K=1/(1/0.30+∑R)
0.30
标准依据
《标准1》第4.2.1条
标准要求
K≤0.30
结论
满足

十七、 外窗热工
（一）外窗结构
序号
结构名称
结构编号
传热系数
自遮阳系数
可见光透射比
备注
1
塑料型材框+中空玻璃（6mm透明+12mm空气+6mm透明）
18
2.80
0.86
0.800
《全国民用建筑工程设计技术方法节能篇》
（二）外遮阳类型
1. 平板遮阳
无平板遮阳

（三）平均遮阳系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
MLC2227
1~2
12
2.160
25.920
18
0.860

1.000
0.860
2
MLC2527
1~2
2
2.628
5.256
18
0.860

1.000
0.860
朝向总面积(m2)
31.176
朝向综合遮阳系数
1.000
0.860

2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1518
1
1
2.700
2.700
18
0.860

1.000
0.860
2
C1818
1~2
15
3.240
48.600
18
0.860

1.000
0.860
朝向总面积(m2)
51.300
朝向综合遮阳系数
1.000
0.860

3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1418
2
2
2.520
5.040
18
0.860

1.000
0.860
2
C1518
1
1
2.700
2.700
18
0.860

1.000
0.860
3
C1818
1~2
12
3.240
38.880
18
0.860

1.000
0.860
4
MLC2427-1
2
1
2.520
2.520
18
0.860

1.000
0.860
朝向总面积(m2)
49.140
朝向综合遮阳系数
1.000
0.860

4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
自遮阳系数
外遮阳编号
外遮阳系数
综合遮阳系数
1
C1418
2
2
2.520
5.040
18
0.860

1.000
0.860
2
C1718
1~2
36
3.060
110.160
18
0.860

1.000
0.860
3
C1818
1~2
2
3.240
6.480
18
0.860

1.000
0.860
朝向总面积(m2)
121.680
朝向综合遮阳系数
1.000
0.860

5. 平均遮阳系数：

=0.860

朝向
面积
权重系数b
遮阳系数
东向
31.176
1.00
0.860
西向
51.300
1.00
0.860
南向
49.140
1.00
0.860
北向
121.680
1.00
0.860
整个建筑平均遮阳系数
0.860
（四）平均传热系数
1. 东向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
传热系数
1
MLC2227
1~2
12
2.160
25.920
18
2.800
2
MLC2527
1~2
2
2.628
5.256
18
2.800
朝向总面积(m2)
31.176
朝向平均传热系数
2.800

2. 西向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
传热系数
1
C1518
1
1
2.700
2.700
18
2.800
2
C1818
1~2
15
3.240
48.600
18
2.800
朝向总面积(m2)
51.300
朝向平均传热系数
2.800

3. 南向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
传热系数
1
C1418
2
2
2.520
5.040
18
2.800
2
C1518
1
1
2.700
2.700
18
2.800
3
C1818
1~2
12
3.240
38.880
18
2.800
4
MLC2427-1
2
1
2.520
2.520
18
2.800
朝向总面积(m2)
49.140
朝向平均传热系数
2.800

4. 北向：
序号
门窗编号
楼层
数量
单个面积
总面积（m2）
结构编号
传热系数
1
C1418
2
2
2.520
5.040
18
2.800
2
C1718
1~2
36
3.060
110.160
18
2.800
3
C1818
1~2
2
3.240
6.480
18
2.800
朝向总面积(m2)
121.680
朝向平均传热系数
2.800

（五）总体热工性能
朝向
面积
传热系数
遮阳系数
窗墙比
标准要求
结论
东向
31.18
2.80
0.86
0.10
K≤2.50, SC≤1.00
不满足
西向
51.30
2.80
0.86
0.17
K≤2.50, SC≤1.00
不满足
南向
49.14
2.80
0.86
0.11
K≤2.50, SC≤1.00
不满足
北向
121.68
2.80
0.86
0.26
K≤2.50, SC≤1.00
不满足
综合平均
253.30
2.80
0.86
0.17

标准依据
《标准1》第4.1.9条和第4.2.1条
标准要求
各朝向外窗传热系数表4.2.1要求，遮阳系数满足表4.1.9要求
结论
不满足

十八、 可开启面积
楼层
房间编号
房间面积
门窗编号
门窗面积
开启百分比
门窗类型
透光面积/房间面积
开启面积/房间面积
外窗开启比
幕墙开启比
结论
1
1007(最不利房间)
17.63
C1818
3.24
0.30
外窗
0.18
0.06
0.30
－
适宜

标准依据
《标准1》第4.1.8条
标准要求
外窗开启比≥30%
结论
满足

十九、 外窗气密性
最不利气密性等级
6级 C1418
外窗气密性方法

标准依据
《标准1》第4.2.2条，分级和检测方法《标准3》
标准要求
外窗气密性不应低于《标准3》6级
是否符合标准要求
满足

二十、 幕墙气密性
最不利气密性等级
－
幕墙气密性方法

标准依据
《标准1》第4.2.2条，分级和检测方法《标准4》
标准要求
幕墙气密性不应低于《标准4》3级
是否符合标准要求
－

二十一、 结论
序号
检验项
结论
可否性能权衡
1
体形系数
不满足
可
2
窗墙比
满足

3
可见光透射比
满足

4
天窗类型
无

5
屋顶结构
不满足
可
6
外墙结构
不满足
可
7
挑空楼板结构
不满足
可
8
周围地面-控温结构
满足

9
非周围地面-控温结构
满足

10
外窗热工
不满足
可
11
可开启面积
满足

12
外窗气密性
满足

13
幕墙气密性
满足

结论
不满足
可
