CRD综合项目施工新工法专业资料.doc

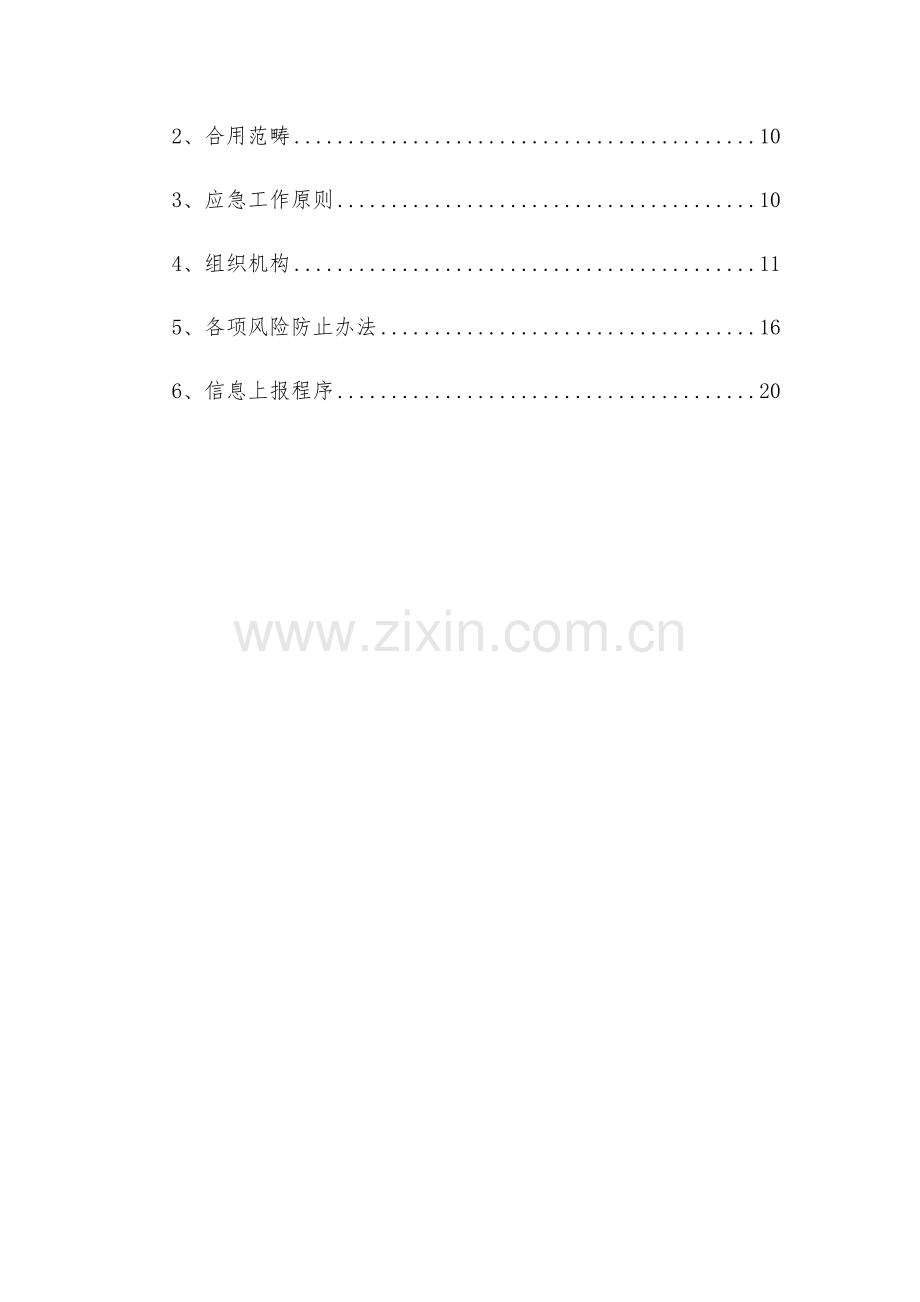

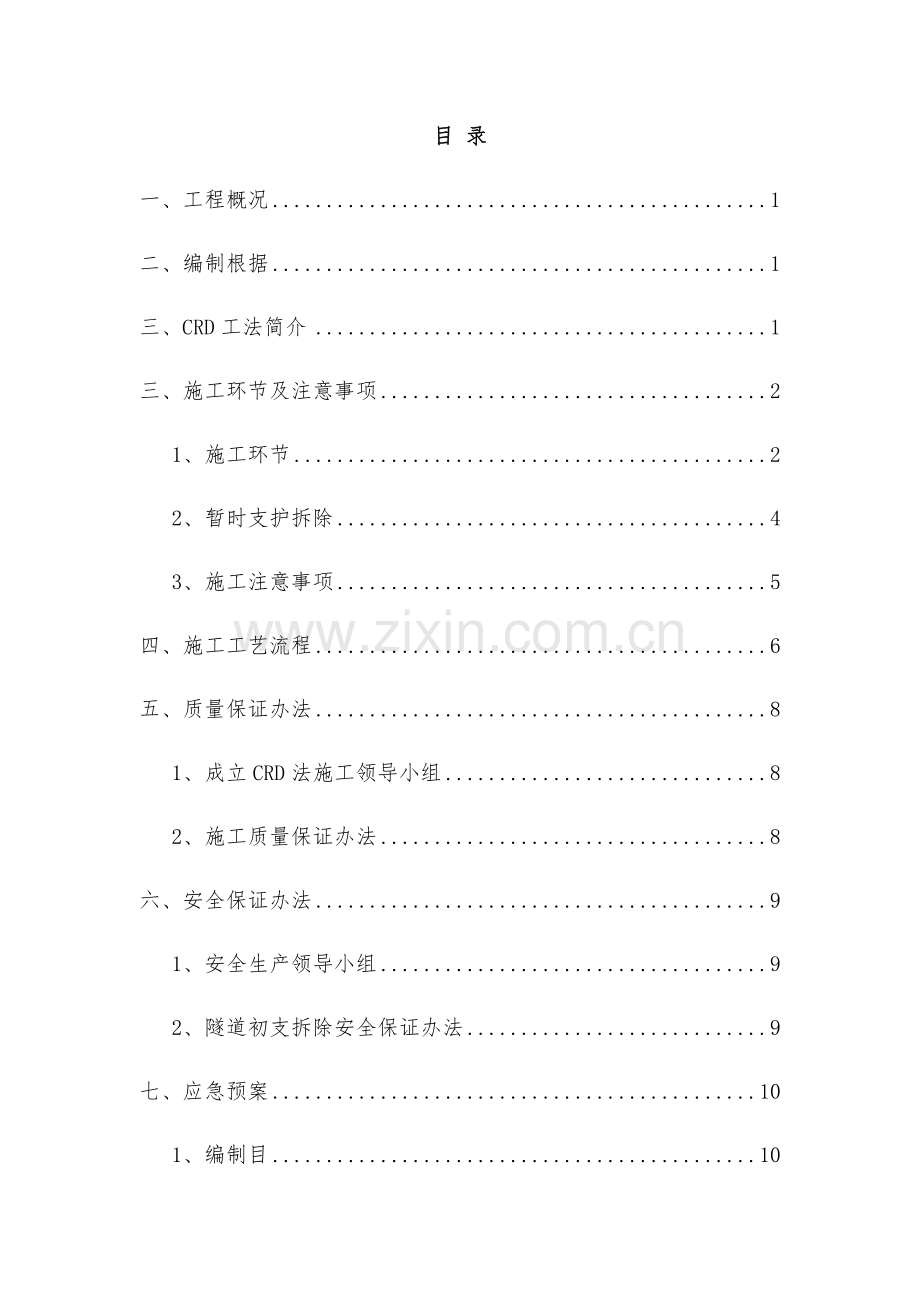

目 录一、工程概况1二、编制根据1三、CRD工法简介1三、施工环节及注意事项21、施工环节22、暂时支护拆除43、施工注意事项5四、施工工艺流程6五、质量保证办法81、成立CRD法施工领导小组82、施工质量保证办法8六、安全保证办法91、安全生产领导小组92、隧道初支拆除安全保证办法9七、应急预案101、编制目102、合用范畴103、应急工作原则104、组织机构115、各项风险防止办法166、信息上报程序20一、工程概况新建铁路丽江至香格里拉铁路位于云南省迪庆藏族自治州香格里拉县境内，起讫里程DK52+183D1K79+405，全长27.509Km（含一种断链长度），包括隧道3.5座共计27.182Km，3座桥梁共计0.327Km，最长隧道为圆宝山隧道，全长10606m；最长桥梁为海巴洛大桥，全长200.6m；控制性工程为长坪隧道，全长9523m。其中白岩子隧道出口车站段D1K65+319+683段、圆宝山隧道进、出口车站段D1K65+875/+D1K66+200段、D1K76+245+300段施工工法为CRD工法。二、编制根据1、丽香铁路LXZQ-4标段施工设计图纸；2、客货共线铁路隧道工程施工技术规程（Q/CR9213-）;3、铁路隧道钻爆法施工工序及作业指南（TZ231-） ；4、铁路隧道监控量测技术规程（Q/CR9218-）；5、铁路隧道工程施工质量验收原则(TB 10417-)。三、CRD工法简介CRD法施工是将大断面隧道分部、分块开挖，纵向每部拉开短步距，环向初期支护步步成环隧道开挖办法。同步在施工中加强监控量测。本标段内CRD工法分左右两侧、单侧分三台阶施工。先施工隧道左上部导坑开挖及支护（包括初期支护和暂时支护）并及时埋设监控量测点，加强监控量测，待左侧上台阶施工35m左右后开始施工左侧中台阶，下台阶滞后中台阶58m后开始开挖、支护，之后施工右侧上、中、下台阶，环节同左侧上、中、下台阶，隧底每3m施工一次初期支护，使初期支护封闭成环整体受力。最后，拆除某些中隔墙，施作仰拱及填充，拆除中隔壁和暂时仰拱施作二衬。CRD法每部开挖均形成封闭支护体系。三、施工环节及注意事项1、施工环节CRD工法横断面（图1）、纵断面（图2）如下：CRD施工工序横断面图CRD施工工序纵断面图运用上一循环架立钢架施作隧道超前支护，弱爆破开挖部，必要时喷砼封闭掌子面。施作部初期支护及暂时支护，即：初喷4cm砼、铺设钢筋网后架设钢架及I18暂时钢架（横撑与竖撑）并设立锁脚锚管，钻设中隔壁定位砂浆锚杆后复喷砼至设计厚度；在滞后部一段距离后（35m），弱爆破开挖部，施作导坑周边某些初期支护和暂时支护，亦即：初喷4cm砼、铺设钢筋网后架设钢架及I18暂时钢架（横撑与竖撑）并设立锁脚锚管，钻设中隔壁定位砂浆锚杆后复喷砼至设计厚度；在滞后部一段距离后（5m左右，可依照现场施工状况恰当调节），弱爆破开挖部，环节同工序、；部开挖15m左右时，弱爆部，并架设钢架，环节同工序；部施工一段距离后弱爆破部、部，环节同工序；仰拱初支每开挖不超过3m施工一次初期支护，使初支封闭成环，整体受力；依照监控量测成果，待初期支护变形稳定后，拆除侧壁中隔壁下半某些（即：仰拱初支面仰拱填充顶面某些）并施工仰拱及填充，使中隔壁钢架落在仰拱填充面上。如中隔壁下半某些不以便或无法拆除时，可将喷射混凝土清晰干净后，钢架浇筑在仰拱和仰拱填充混凝土里。依照监控量测成果，拟定二次施作时机，拆除暂时钢架及暂时仰拱，铺设防水板施作二次衬砌。2、暂时支护拆除通过监控量测拟定拆除时机，待初支基本稳定后方可拆除暂时支护。拆除迈进行监控量测，获得拆除前初始数据，在整个拆除过程，对隧道拱顶下沉及边墙收敛不间断观测，发现数据异常及时上报并采用相应办法，以保证隧道安全；在拆除过程中进行试拆。一方面采用隔3拆1办法（图3中带斜纹钢架），在中支撑钢架顶部切开12cm，观测隧道变形量和变形速率；隧道变形量和变形速率在正常范畴内时，采用隔1拆1办法（图3中带方格钢架），切开中支撑钢架顶部，观测隧道变形量和变形速率。禁止持续切开钢架，以防止中支撑突然失稳，崩塌伤人；在变形稳定后逐榀拆除暂时竖撑及暂时仰拱，架拆除顺序为：上部中隔壁钢架部暂时仰拱钢架部暂时仰拱钢架中部中隔壁钢架下部中隔壁钢架下一环钢架拆除（见下图4）。拆除暂时支护后及时施做仰拱，持续拆除长度不超过15m，拆除后及时施工二次衬砌。图3图43、施工注意事项隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”原则，施工中应注意中隔壁拆除应在初期支护成环和变形稳定后进行；采用机械开挖或弱爆破开挖，严格控制装药量；施作暂时支护时应视地质状况对导坑采用径向2m长22砂浆锚杆，工序变化处钢架设锁脚锚管，必要时暂时钢架也可设立锁脚锚管，以保证初支稳定；钢架之间纵向连接钢筋应及时施作并连接牢固，暂时钢架（横撑或竖撑）端头及钢架上设钢垫板（240mm*20mm*16mm），竖撑各分段脚处设纵向托梁（28a槽钢）；必要依照监控量测成果拟定二次衬砌施作时机；若边墙钢架发生明显内移，必要时可设立两道暂时仰拱，以保证施工安全；施工开挖时若遇到稳定性较差围岩时，可喷射8cm后混凝土封闭、掌子面。四、施工工艺流程CRD施工工艺流程见下图5。图5 CRD施工工艺流程依照监控量测数据拆除暂时支护并施工二次衬砌仰拱及仰拱填充施工风、水、电准备风、水、电准备风、水、电准备隧底开挖及支护型钢钢架、锚杆、钢筋网、喷砼及机具准备施作右侧上、中、下台阶，环节同左侧施作左下台阶初期支护及I18中隔墙型钢钢架、锚杆、钢筋网、喷砼及机具准备左下台阶开挖施作左中台阶初期支护及I18中隔墙左中台阶开挖型钢钢架、锚杆、钢筋网、喷砼及机具准备施作左上台阶初期支护及I18中隔墙与暂时仰拱左上台阶开挖材料、机具准备左上台阶超前支护超前地质预报五、质量保证办法1、成立CRD法施工领导小组组长由项目经理担任，其她成员如下：组长：胡伟副组长：朱小坚、李鸿恩、唐涛、张路波、张云小构成员：付海龙、林克、林青根、张秋华、甘建斌、宋德强、郧攀龙、王云鹏、刘德松2、施工质量保证办法喷混凝土采用湿喷工艺，外加剂掺量及喷混凝土抗渗级别符合设计规定。做钢架支护时，保证拱架间距符合设计及规范规定。钢架与岩面紧贴，钢架背后混凝土保护层不得不大于4cm，钢架外层混凝土保护层不得不大于3cm，才干有效保证钢筋与喷混凝土较好连接在一起。加工好钢架由质检工程师进行检测，合格钢架方可运进洞内进行使用，洞内钢架施工时做到间距、倾斜度和垂直度符合规定。钢架底脚不得悬空，且应设立落地槽钢，在悬空时必要用块石填实，且及时喷混凝土进行回填密实；钢架及时跟紧，尽早封闭成环。钢架连接时，接头板必要密贴，连接螺栓上齐且连接紧固。钢筋网片采用加工厂加工，洞内进行安装，安装时网片连接采用焊接连接，搭接长度为12个网格，网片必要平顺，且与系统锚杆也进行焊接连接。喷射混凝土运送时间不超过规定。喷射前清理岩面，用高压风将岩面灰尘吹干净。厚度较大时分层喷射。严格掌握风压和控制喷射距离，做到厚度符合设计和安全规定，表面平顺。锚杆间距和深度符合设计，施工系统锚杆时做到灌浆充填饱满。六、安全保证办法1、安全生产领导小组项目部成立以项目经理为组长安全领导小组，对CRD法施工安全进行全面管理。施工安全领导小组：组 长：胡伟副组长：朱小坚、李鸿恩、唐涛、张路波、张云组 员：付海龙、林克、林青根、张秋华、甘建斌、宋德强、郧攀龙、王云鹏、刘德松2、隧道初支拆除安全保证办法隧道开挖后必要及时进行支护。支护质量必要达到设计规定原则。施工期间，现场值班负责人员每天应同安全质检人员对开挖面地质以及各部支护状况进行一次检查。如遇不良地质地段，应每班检查一次，当发现支护变形或损坏时及时加固解决并作出详细记录。量测人员发现量测数据有突变或异变时，应于量测后及时向技术负责人或现场负责人报告，并及时采用应急办法或告知施工人员暂时撤离危险地段。钢拱架架立时不得置于虚碴或活动石上，软弱围岩地段基底夯实加设垫板或加设木楔楔紧。锚杆支护，孔深、间距、方位必要达到设计规定，注浆要饱满，钢筋网初喷混凝土必要达到设计厚度。洞内支护，坚持“随挖随支护”原则，支护紧跟开挖面，尽量缩小支护工作面。喷射支护前，清除危石及松动石块，喷射手配戴防护用品；机械各部完好正常，压力保持在0.4MPa左右，喷浆管喷嘴禁止对人放置。随着隧道各部开挖工作推动，及时进行衬砌或压浆。机械转动某些设立防护罩，电动机必要有接地装置，移动或修理机器及管线路时，先停电，并切断电源、风源。加强洞内通风、照明管理，保证达到符合国家有关原则工作环境。七、应急预案1、编制目为规范施工生产安全事故应急管理与应急响应程序，提高项目经理部应急处置能力，做到迅速、有序、高效地实行应急救援工作，最大限度地避免或减少人员伤亡和财产损失。2、合用范畴 合用于白岩子隧道及圆宝山隧道CRD法施工段落。3、应急工作原则以人为本，安全第一。把保障人民群众生命安全和身体健康、最大限度地防止和减少生产事故导致人员伤亡作为首要任务，切实加强应急救援人员安全防护，充分发挥人主观能动作用，充分发挥专业救援力量骨干作用和职工基本作用。统一领导，协调行动。突发安全事件处置工作要在项目部应急救援领导指挥部统一领导、统一指挥下进行，事发单位积极配合，其她关于部门分工协作。自救互救，安全急救。事故发生初期，应积极组织急救，并迅速组织遇险人员沿避灾线路撤离，防止事故扩大。在事故急救过程中，应采用办法，保证救护人员安全，严防急救过程中发生事故。依托科学，规范有序。采用先进技术，充分发挥专家作用，实行科学民主决策。防止为主、平战结合，贯彻贯彻“安全第一、防止为主、综合治理”方针。坚持事故应急与防止工作相结合，做好防止、预测、预报和预警工作，将寻常管理和应急救援工作结合起来，做好常态下风险评估、物资准备、队伍建设、完善装备、预案演习等工作。充分运用既有专业力量，努力实现一队多能，培养兼职应急力量，并发挥作用。4、组织机构成立实验段应急救援指挥机构（即应急救援领导小组），应急救援领导小组组长由项目经理担任，副组长由书记、总工、安全总监、副经理、担任，成员由项目各部门负责人及各工区重要管理人员担任。应急救援领导小组下设九个专业应急救援小组：技术支持组、抢险救援组、医疗救护组、现场警戒组、后勤保障组、善后解决组、事故调查组、信息发布组、调度联系组。应急救援组织机构及成员构成项目部建立应急救援领导小组：组 长：胡伟副组长：朱小坚、李鸿恩、唐涛、张路波、张云 小构成员：占丛林、李旭、付海龙、林克、林青根、张秋华、李德成、宋磊、左娜应急救援领导小组设应急救援办公室，设在项目部安质部。应急救援办公室电话：应急救援组织机构图组长：胡伟副组长：朱小坚、李鸿恩、唐涛、张路波、张云后勤保障组：李旭抢险组：张 云调度联系组：朱小坚事故调查组：张路波信息发布组：左 娜现场警戒组：唐 涛医疗救护组：付海龙善后解决组：占丛林技术组 ：李鸿恩应急救援组职责1)组长职责负责突发事件发生后批准本预案启动与终结；迅速、及时、精确评估事故规模，科学指挥各应急小组，负责人员、设备和物资调动。2)副组长职责协助应急救援领导小组组长完毕突发事件应急工作，负责分管应急救援小组寻常管理工作。3)成员职责完毕领导交办突发事件应急工作，承担各自应急救援职责。各专业应急救援小组职责1)技术组职责理解掌握判断事故发生因素，制定防止事故蔓延扩大技术办法。事故发生后，及时向抢险组提供有效技术方案和技术支持。依照各工区施工生产内容及特点，制定防止事故发生技术办法。总结技术组在应急处置工作中局限性，持续改进。2)抢险组职责寻找受害者并转移至安全地带。在事故有也许扩大进行抢险或救援时，高度注意避免意外伤害。参加编制应急处置方案，提出建议。严格执行应急处置方案，不可盲目抢险。抢险或救援结束后，报告联系调度组并对成果进行复查和评估。总结抢险组在应急处置工作中局限性，持续改进。3)后勤保障组职责保障应急救援物资装备调配、购买。保障车辆，以最迅速度将救出伤员护送到附近医院。负责所有救援人员衣食住行安排。负责提供必要办公用品、交通工具、通讯（信）工具、器材等。总结后勤保障组在应急处置工作中局限性，持续改进。4)调度联系组职责对整个过程进行跟踪拍照，建立影像、文字资料。及时传达应急救援进度给组长。负责传达应急响应级别给各应急小组。负责各应急小组之间联系和各应急小组之间与组长联系。负责应急抢险信息上传、下达。总结调度联系组在应急处置工作中局限性，持续改进。5)信息发布组职责重要负责收集、拟定信息发布材料，正面引导舆论。重要负责现场救援进展信息和和新闻报道素材及时收集，经组长及上级单位批准后发布有关信息；负责与救援工作关于本地政府部门（如：安监局、气象局、环保局、地震局等）联系，及时获取有关信息，如获取到对救援工作不利因素，第一时间要反馈至副组长或组长处。经批准后负责对外信息发布。总结信息发布组在应急处置工作中局限性，持续改进。6)现场警戒组职责负责各道防线警戒，控制进出人员和车辆，无关人员坚决不许进入；负责现场救援安全盯守及安全巡视；负责现场安全文明施工管理；负责现场交通工具指挥和管理。设立事故现场警戒线、岗，维持抢险救护正常运作。保持抢险救援通道畅通，引导抢险救援人员及车辆进入。发生事故时，做好现场疏散引导工作，维护现场救援秩序。急救救援结束后，封闭事故现场直至收到明确解除指令。7)医疗救护组职责负责联系、配合医疗机构工作，在外部医疗救援机构未到达前，对受害者进行必要急救(如人工呼吸、包扎止血、防止受伤部位受污染等)。负责伤员救治配合工作，负责定期向组长报告伤员救治状况。使重度受害者优先得到外部救援机构救护。协助外部医疗救援机构转送受害者至医疗机构，并指定人员护理受害者。救援期间，保障与项目部及医疗、交通管制、抢险救灾等社会救援部门联系畅通，必要时谋求协助。8)善后解决组职责负责做好险情、伤亡人员家属思想情绪稳定工作。负责事故解决合同订立及理（索）赔工作。负责其她需要善后解决事宜。9)事故调查组职责对现场关于实物资料进行取样封存。调查理解事故发生重要因素及有关人员责任。按“四不放过”原则对有关人员进行惩罚、教诲、总结及制定防止办法。5、各项风险防止办法1）物体打击防止办法认真贯彻文明施工管理规定，材料堆放整洁、平稳，作业场地及时清扫，每天做到工完场清。多层高处施工，在筹划安排上要尽量避免立体交叉作业，确需进行立体交叉作业时，应事先采用隔离防护办法。施工工程接近必要通行道路时，应在道路上方搭设结实、密封防护棚，防止落物伤害行人。为了防止坠物伤害头部，安全规程明确规定进入施工现场合有人员，必要戴好符合安全原则、具备检查合格安全帽，并系牢帽带，否则，不得进入施工现场。高处作业人员应配带工具袋，使用小型机具及小型材料、配件等，必要装入工具袋内，防止坠落伤人。清理杂物，应集中放入垃圾桶或斗车内，并及时吊运到地面。2）触电事故防止办法施工暂时用电,线路导线或电缆不能随处拖拉,以防意外事故发生。配电箱内电器绝缘外壳,不能因高温而变色、裂纹、缺损、且无带电体外露，必要设有专用工作和保护接零端子。箱内接线，必要排列整洁，不得有松动，各电源支路应有标志铭牌，以保证在紧急状况下，精确切断电源。非电工人员不得擅自乱接、乱拉灯头线路，在灯头损坏时，应告知电工及时更换。在地下室等危险场合施工，应使用安全电压照明。金属照明灯具外壳应作保护接零，室内灯具高度不低于2.5m,室外不低于3m。电工要熟悉所管辖范畴内用电设备及其配电设备电气性能,坚持巡回检查制度,发现隐患及时解决。进入设备电源线应穿管保护,管口密封,防止油污或水滴入管内；禁止任何带电线路通过设备，防止导线绝缘损坏时设备带电。当设备需带电进行试车或检修时,必要由持证电工担任,并严格执行带电作业安全制度,采用有效安全保护办法，移动设备,必要断电。设备保护接零(地)要连接牢固,引线截面要符合规定,不得采用2.5mm2 如下单蕊铝线,接线端头应用螺帽,配以弹簧垫圈,当设备安装漏电保护器时,保护接零(地)必要保存。设备保护接零由专用保护接零线提供,不得将设备工作零线代替保护零线,更不容许运用设备自身代替工作零线.施工现场暂时用电必要采用TN-S 系统,设立专用保护零线,规定使用5芯电缆线,配电系统采用“三级配电两级保护”。必要做到一机、一闸、一漏、一箱、箱内无杂物、不积灰。配电箱制作要统统一做到有色标、有编号、内外油漆有防雨办法，门锁齐全。电箱底标高1.3-1.5m。使用振动棒（板）操作人员戴绝缘手套，穿胶鞋，混手不得接触开关，电源线不得有破 漏电。2）突泥涌水事故防止办法技术人员一方面查阅设计图纸及有关地质资料，分析地质及地下水系发育状况。实行超前地质预报，如超前探孔，理解施工地段前方地质状况。如通过度析，也许有突泥、涌水可采用超前注浆封堵、或其她辅助办法等施工技术方案进行超前解决。隧道开挖过程中设安全防护人员，随时观测初期支护表面及掌子面渗水状况，如有险情则及时排除或撤离。派专（兼）职安全员进行观测防护，以保证发生突泥涌水时，人员及机械设备不受损害。对隧道通过软弱特殊地段，应长期及时布点，实行监控量测。对地面、建（构）筑物沉降、以及洞内变形进行观测，发生位移时进行回归分析，及时反馈。在保证施工人员生命安全状况下，公司应积极组织人力、物力、财力对也许发生突泥涌水进行解决，及时采用注浆办法，防止突泥涌水事故发生。若发既有突泥涌水先兆，且极其危险时，必要及时停止施工，现场值班领导、领工员、工班长或值班安全员，要及时组织人员迅速撤离危险区域，保证人员生命安全。同步做好安全防护，必要时在围岩掌子面喷浆，防止突泥涌水涌入隧道，对洞内机械设备导致损坏，保证人员生命安全及财产不受损失。3）隧道坍塌事故防止办法选取合理施工办法，运用合理开挖技术，这是防止隧道塌方前提。加强施工现场管理：施工现场管理，是完毕一切防止办法前提和基本，因而，必要加强对现场施工管理。（1）从提高施工人员技术水平和加强岗位责任制出发，进行素质教诲，制定行之有效规章制度，其中最重要是现场施工员，必要是通过培训和考核合格，具备强烈责任心、敬业精神，具备较丰富实践经验与组织能力人担任。（2）加强施工过程中“三观测”：1）观测掌子面地质状况及开挖成型状况，并特别注意台车钻进时异常状况，由于开挖钻进时所反映状况更直接可靠，对于浮现异常现象要及时进行分析、并调节爆破、支护参数。2）观测初期支护，随时对已支护地段进行观测、观测，掌握初期支护开裂、变形限度。3）观测围岩变化，对围岩变化除采用量测手段外，还应用目测，读局部掉快地段进行分析，及时补强支护，消除隐患，由于局部地段掉快，不是围岩应力及内部挤压，就是塌方发生前兆。（3）提高隧道通风及照明技术，强化现场文明施工及原则化工地建设，给隧道施工提供一种良好施工环境。6、信息上报程序事故发生后或有也许发生事故时，目击者有责任和义务及时报告现场专职安全员、现场负责人或直接上报项目应急救援领导小组组长，现场专职安全员或现场负责人接到险情后及时上报项目应急救援领导小组组长。项目应急救援领导小组组长调查掌握状况后，按照事故严重限度，对也许发生人员重伤安全事故，或直接损失10万元如下，及时启动本项目部应急预案实行自救；针对也许浮现死亡或1人重伤事故以上事故，或直接损失10万元以上，由项目经理逐级上报。
