监控综合项目施工关键技术专项方案.doc

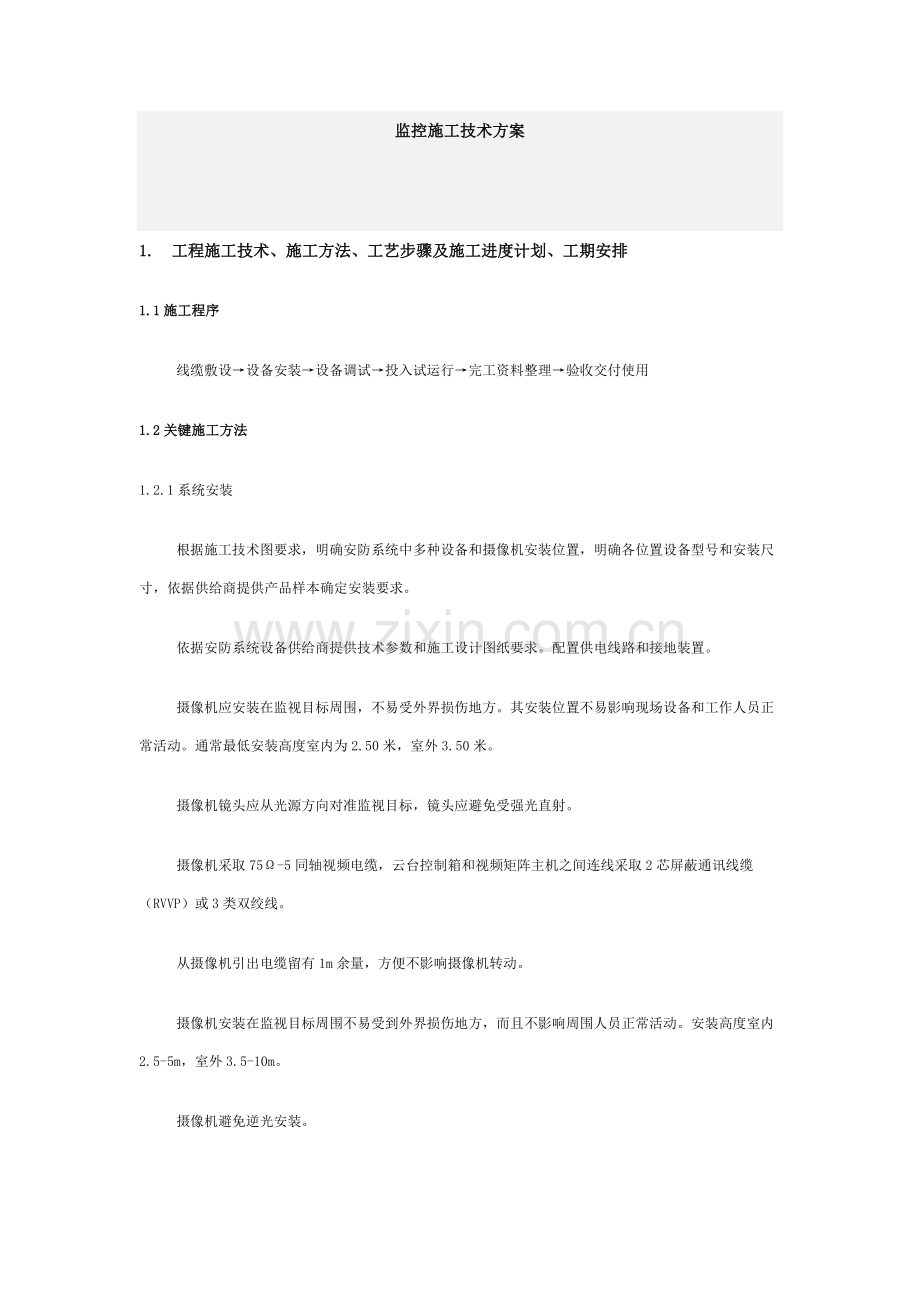

监控施工技术方案1.工程施工技术、施工方法、工艺步骤及施工进度计划、工期安排1.1施工程序线缆敷设设备安装设备调试投入试运行完工资料整理验收交付使用1.2关键施工方法1.2.1系统安装根据施工技术图要求，明确安防系统中多种设备和摄像机安装位置，明确各位置设备型号和安装尺寸，依据供给商提供产品样本确定安装要求。依据安防系统设备供给商提供技术参数和施工设计图纸要求。配置供电线路和接地装置。摄像机应安装在监视目标周围，不易受外界损伤地方。其安装位置不易影响现场设备和工作人员正常活动。通常最低安装高度室内为2.50米，室外3.50米。摄像机镜头应从光源方向对准监视目标，镜头应避免受强光直射。摄像机采取75-5同轴视频电缆，云台控制箱和视频矩阵主机之间连线采取2芯屏蔽通讯线缆（RVVP）或3类双绞线。从摄像机引出电缆留有1m余量，方便不影响摄像机转动。摄像机安装在监视目标周围不易受到外界损伤地方，而且不影响周围人员正常活动。安装高度室内2.5-5m，室外3.5-10m。摄像机避免逆光安装。安装球形摄像机、隐蔽式防护罩、半球形防护罩，因为占用天花板上方空间，所以必需确定该安装位置吊顶内无管道等阻档物。在监控室内终端设备，在人力许可情况下，可和摄像机安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完成后，将机柜及控制台运入安装。机架底座和地面固定，安装竖直平稳，垂直偏差不超出3；多个机柜并排在一起，面板应在同一平面上并和基准线平行，前后偏差小于3mm，两个机柜中间缝隙小于3mm。控制台正面和墙净距大于1.2m，侧面和墙或其它设备净距大于0.8m。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。全部电缆成捆绑扎，在电缆两端留合适余量。并标示显著永久性标识。1.2.2系统调试1）调试准备工作检验本系统接线、电源、设备就位、接地、测试表格等。用对线工具检验多种设备、器件之间线路连接正确性，并做好测试统计。2）单体调试检验摄像机开通、关断动作，云台操作和防护罩动作正确性，检验画面分割器切换动作正确性。能够进行独立单项调试设备、部件调试、测试在设备安装前进行。如：摄像机电气性能调试、配合镜头调整、终端解码器自检、云台转角限位测定和调试、放大器调试等。开启主机系统，运行系统软件，打印系统运行时多种信息，确定总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。3）系统调试按调试设备功效或作用和所在部位或区域划分。传输系统每条线路全部进行通、断、短路测试并做标识。碰到50Hz工频干扰，采取在传输线上输入“纵向扼流圈”来消除；当传输本身质量原因和传输线两端相连设备输入输出阻抗非75欧姆传输线特征阻抗不匹配时，会产生高频振荡而严重影响图像质量，需在摄像机输出端串联几十欧电阻，或在控制台或监视器上并联75欧姆电阻。4）系统联调首先检验供电电源正确性，然后检验信号线路连接正确性、极性正确性、对应关系正确性。系统进入工作状态后，把全部摄像机图像浏览一遍，再逐台对摄像正确上下左右角度、镜头聚焦和光圈仔细调整，若是带云台和变焦镜头摄像机，还要摇动操作杆，使云台对应地转动，再调整镜头。把摄像机图像显示在各监视器上，检验监视器工作状态。把全部摄像机分组显示在全部监视器上，观察图像切换情况。检验录像机时，自动倒带后对操作多画面处理器或控制台自动录像，放像后实现录像带重放。1.2.3系统试运行依据系统软件功效逐项进行功效和系统参数测定，以确定系统运行正确性和可靠性，并做好测试统计。1.3施工进度计划、工期安排项目部依据工程施工进度要求制订设备材料进场需求，计划以下表：.1安防系统项目组和相关方面配合项目部应对本工程弱电专业和其它专业工种承包方进行协调和配合，努力争取做好以下几方面工作：1）按协议要求提供所需相关设备和人员，以确保于分工交接点上能和其它承包方满意地配合，并确保负责工作按正确程序施工。在施工进行各个阶段中还将主动和其它相关承包方讨论、协调、落实各分工交接点。经过业主和总包向其它相关承包方得到全部相关图纸和技术资料，以使我方设计及施工工作更正确。2.2和业主方面配合安防系统指派专员和业主和相关联单位联络和监理单位对工程进行管理，并负责在要求时间内将系统按业主和设计单位要求设计标准交付业主使用。使业主立即掌握工程进展情况。具体产品技术资料和深化设计图纸。业主方应会同设计院具体介绍整个建筑物设计思想、功效等基础情况，并提供必需盘片、参数等资料，并协调和其它各专业关系，使整个建筑设计合理、实用。2.3和行业管理部门方面配合安防系统集成总承包单位帮助相关分包单位向对应行业管理部门办理报审、验收、检验、签合格使用证等及相关文件要求所必需处理工作。智能化系统集成总承包单位定时和相关弱电行业管理部门接触，介绍工程进度。3.确保工程质量技术方法说明3.1工程质量目标及方法3.1.1工程质量目标本工程要求达成施工安装质量等级：合格标准。3.1.2质量确保方法a)质量方针科学设计、精心施工、诚信服务、全员参与、连续改善。用我方全体工程技术人员工作质量来确保工程质量。b)质量目标全部智能化系统工程协议履约率100%，工程一次交验合格率100，用户满意率98%。c)质量确保体系我企业拥有完善质量确保体系，有能力对工程质量进行有效控制，对工程进度、施工安全、技术培训、工程验收和交接等全方面协调负责。在本工程中施工物资及材料设有专门材料员来进行管理，采取时时登记制度，动态掌握工地施工现场物资材料情况，方便能够预知什么时候要进货、要进什么，不至于造成施工现场窝工。4.质保体系、安保体系、文明施工方法及其它4.1质保体系我企业很重视工程项目及产品售后服务，将其视为企业生存和发展生命线，是企业团结老用户、争取新用户一大根本所在。对本监控系统工程项目，我企业确保提供立即、快速、优质服务，包含快速提供设备备件，立即提供设备和系统使用和维护技术方面信息，和提供立即可靠技术后援支持。郑重做出以下承诺：1)本企业确保全部提供技术提议和所提供软、硬件设备完整性、实用性，确保全部系统立即投入正常运行；2)在项目结束系统进入系统试运行期间, 本企业派专员监测监控系统运行,并提供现场技术指导服务。3)我企业确保所提供设备是原装正品，而且这些设备质量、规格和技术特征全部应和其所附清单相一致；4)对于我企业所提供设备，在保修期内因为材料和（或）工艺而造成零件或部件故障，我企业应无偿维修和更换；5)本监控系统在经过验收后，提供十二个月无偿维护。（保修期从项目验收以后开始计算）；6)在保修期内，由我企业提供设备出现故障，如现场工程师不能处理问题，我企业确保无偿维修或无偿用一样品牌、规格或更高部件更换到位；7)假如设备在质保期内发生软、硬件故障，我企业确保在14小时内给予响应；8)设备故障维护，应视为该设备在正常使用情况下发生故障。设备非正常使用情况举例以下：不经我企业工程师授权私自修理设备和更改设备；自然灾难；用户粗心大意；操作失误；不妥使用或滥用设备。由以上种种造成设备损坏，另外还包含湿度、温度或电力浮动、改变超出许可范围等原因。由这些原因造成故障维修时，只收取成本费用；9)系统售后服务满十二个月后，我企业继续为甲方提供技术支持和服务，具体服务内容和收费标准另行协商处理。4.2安保体系在本工程中我们安全施工目标是：无伤亡事故，达成优异企业评定标准。安全生产对工程来说是一个十分关键管理内容，只有确保安全生产，才能确保施工进度，提升质量。所以工程项目施工过程中安全管理网络是否完善，安全生产制度是否健全、安全确保技术方法是否得力，直接关系到施工安全和企业形象。从安全确保方法方面，我们采取以下几点：a)全部参与该工程施工人员必需坚持安全第一，预防为主方针，层层建立岗位责任制。b)建立健全安全管理制度，在施工现场统一建立安全生产管理制度，全部现场施工人员全部必需严格实施。这些制度包含： 安全生产责任制； 新工人上岗前安全教育制度（进场前对其进行安全技术交底）； 施工组织设计中安全技术方法技术责任人审批制度； 施工中分部、分项工程安全技术交底制度； 特种作业持证上岗要求； 定时安全检验制度； 悬挂安全标志牌和佩戴标识要求； 工伤安全和事故汇报及处理要求； 施工现场安全用电要求； 施工现场防火及安全保卫要求。 c)加强安全检验工作：安全检验是发觉不安全行为、消除事故隐患关键方法。要认真实施安全检验制度，采取定时、不定时、突击性、特殊性检验多个形式坚持作业前、作业中、作业后全过程检验。而且抓好检验后整改工作。使不安全原因立即排除。d)施工安全工作以严厉法规、落实责任、消亡违章、强化管理为中心， 努力提升企业安全技术管理水平，在确保质量、工期前提下，确保本工程安全。c)吊顶内施工时， 必需配置有效方法，确保照明及联络，保护整个大楼其它各项系统安全；同时预防人员高空坠落和物体坠落伤人事故。4.3文明施工管理及环境保护方法工程项目部对现场文明施工管理统一部署，统一安排，各个施工班组建立岗位责任制，争创文明施工单位。通常情况下，工地施工时间严格控制在早8点到晚18点，碰到特殊情况必需进行夜间施工时，首先必需在环境保护局立案后方可施工；其次还要对工人反复进行教育，要求她们在施工中尽可能降低撞击声、噪声、严重乱扔横板、拖铁器、大声喧哗等人力噪声。楼内垃圾严禁向楼内、外任意抛撒。运输车辆冲洗洁净后方可离场上路行驶。在施工过程中衣着整齐，说话文明，不在工地范围内吸烟、打闹、大声喧哗、随便走动。施工现场堆放设备、材料要整齐，废旧纸箱及线头随时清理，做到活完脚底清。在使用电动工具时候要注意噪音影响，严格根据国家要求时间内使用，不影响周围居民正常作息时间；每次施工完后要随时清理现场，将废品废料倒在指定地点。上道工序必需为下道工序主动发明优良条件。
