安全通道安全专项综合项目施工专项方案.doc

四川省广元监狱民警职工生活基地项目B区工程

安全通道搭建和围档安装
专项施工方案

建设单位：四川省广元监狱

施工单位：成都市龙西建筑工程有限公司

编制日期：4月5日

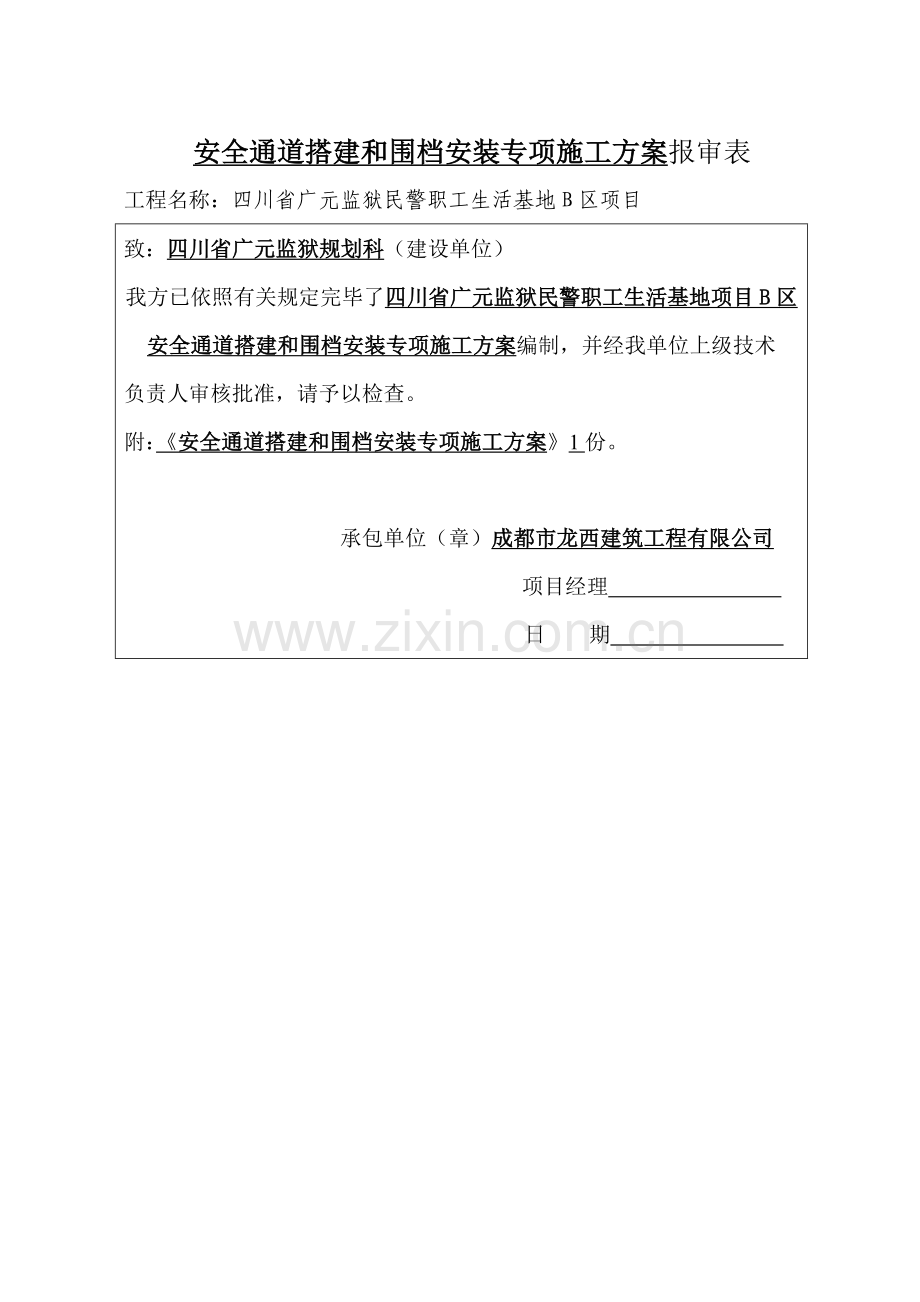

安全通道搭建和围档安装专项施工方案报审表
工程名称：四川省广元监狱民警职工生活基地B区项目
致：四川省广元监狱规划科（建设单位）
我方已依照有关规定完毕了四川省广元监狱民警职工生活基地项目B区安全通道搭建和围档安装专项施工方案编制，并经我单位上级技术
负责人审核批准，请予以检查。
附：《安全通道搭建和围档安装专项施工方案》1份。

承包单位（章）成都市龙西建筑工程有限公司
项目经理　　　　　　　　
日　　期　　　　　　　　
建设单位审核意见：

项目机构监狱规划科　　　　　　　　　
业主代表　　　　　　　　　
日　　期　　　　　　　　　

安全通道搭建和围档安装专项施工方案方案审批栏

工程名称
广元监狱民警职工生活基地项目（B区）
构造类型
剪力墙
建设单位
四川省广元监狱
面积（造价）

方案编制人
吴华超
技术负责人
吴华超
生产负责人
刘一顺
项目经理
王 建
施工单位审批意见：

盖公章：
批准人：
年 月 日
监理单位审批意见：

盖公章：
批准人：
年 月 日
建设单位审批意见：

盖公章：
批准人：
年 月 日

安全通道搭建和围档安装专项施工方案
一、工程概况
该项目四川省广元监狱民警生活基地B地块位于广元市利州区雪峰办事处九华村。工程由四川省广元监狱开发建设，华诚博远（北京）建筑规划设计有限公司设计，重要建筑为8栋高层（2栋29F、2栋24F、1栋27F、3栋21F、）、1栋多层（3F）共9栋建筑物构成，除多层外设地下室一层，基本埋深4.3~5.8m；规划土地运用面积39629.79m2。构造为剪力墙构造，抗震烈度7度，建筑构造类别为Ⅱ类，构造安全级别为二级，构造抗震级别框架三级，剪力墙三级。共计总建筑面积为151956.5m2。其中位于7号楼基本边村民通行道路硬化后，必通过我项目部施工区域通过,为保证过往行人(村民）及车辆安全，其中2号楼施工大门至7号楼边施工道路，按照《安全生产法》和《建筑施工安全检查原则》将搭设安全通道及施工围档。
二、 编制根据
《建筑施工安全检查原则》﹙JGJ59-﹚
《建筑施工扣件式钢管脚手架安全技术规范》
《建筑工程施工安全操作规程》
《四川省施工原则化管理指南》
成都龙西建筑工程有限公司关于安全生产各项规定。
三、 安全通道设计与搭建
依照现场平面布置图
（一）1、安全通道布设方案
经现场勘查与调研，7号楼边道路至8号楼,拟定采用钢管搭设净高4.2m，净宽4.0米，长XX米安全通道，定位图附后。
安全通道顶棚共分为上下两层，间距0.6m，每层均满铺脚手板及安全网，防止坠物威胁过往行人及车辆安全。
2、安全通道材料
为了保证本通道构造安全，所用材料必要具备出厂合格证明，并达到下列规定：
①钢管：3号普通钢管，外径48mm、壁厚3.5mm焊接钢管，钢管表面平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深划道，钢管外径、壁厚容许偏差不不不大于-0.5mm，两端面切斜应不不不大于1.7mm，外表面锈蚀深度应不大于0.5mm，超过规定不得使用。
②扣件：扣件采用可锻铸制作扣件，在螺栓扭矩达65N.m时，不得发生破坏，扣件活动部位应能灵活转动，夹紧钢管时，开口处最小距离应不大于5mm，表面有裂纹、变形、锈蚀严重扣件不得使用。
③脚手板：采用竹片材质，其抗压抗击打应符合现行国标，厚度不应不大于50mm，两端及中间部位应各设直径为4mm镀锌钢丝绑扎紧固。
④安全密目网：采用高空防护使用绿色安全密目网，通道两侧做好安全围挡。
3、安全通道构造
本安全通道采用纵向承重构造体系，立杆间距80cm。构造平面布置图如下：

第一道水平横杆距立柱下端20cm，第二道间距60cm，第三道间距170cm,第四道间距170cm，顶棚横杆间距60cm。
构造立面图如下所示：

纵向承重门架采用双排钢管做立柱，间距60cm，通道净宽4000cm，净高520cm，双层顶棚间距60cm。轴构造如下图所示：

4、安全通道构造规定
①立杆
在竖立杆时，用单支6m钢管，不得采用对接钢管，立杆纵距80cm。禁止使用弯曲钢管。
②大横杆
大横杆长度不适当不大于三跨，大横杆置于双排立柱内侧，与立杆必要用直角扣件扣紧。
大横杆连接采用搭接，搭接长度不不大于1000mm，并用不少于三个旋转扣件等间距扣牢固，端部扣件盖板边沿至杆端距离不应不大于100mm。
大横杆接头与相邻立柱距离不不不大于立杆纵距1/3。同一水平和竖向相邻两根大横杆接头均应互相错开，不得出当前同一跨间内，相邻水平间距不不大于500mm。
③剪刀撑
剪刀撑按横向、纵向图纸布设，杆件搭接长度不不大于1000mm，并用不少于三个旋转扣件等间距扣牢，端部扣件盖板边沿至杆端距离不不大于200mm。
④排架斜杆
排架内斜杆与立杆连接，搭设时将斜杆一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧。
⑤脚手板
脚手板横线铺设，连接处应尽量选在承重排架处。采用对接平铺时，对接处下侧设两根纵向杆，脚手板外伸长度为130-150mm,纵向杆间距不不不大于300mm。当搭接平铺时，搭接长度不不大于200mm，并且在中部设有支撑横杆，脚手板伸出横杆间距不不大于100mm。
5、搭设顺序
脚手架搭设流程：检查准备、材料配备→定位设立木垫板→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→连墙杆→剪刀撑→铺脚手板→防护栏→密目网→通道照明灯线安装。
6、搭设注意事项
①搭设过程中，施工区域道路两端要设立警戒线，设立专职警戒人员，指挥过往行人和车辆。
②搭建工人必要佩带安全帽，进行顶棚搭建时，必要佩带好安全带，挂好安全绳，不得单人进行较重杆件和易失衡、脱手、滑跌等不安全作业。
③搭设前要对进场材料及配件进行严格检查，禁止使用不合格产品。
④搭设前清扫场地，保证场地平整。
⑤通道搭设应按一字形从一端开始并向另一端延伸搭设，搭设过程中随时校正后予以固定。
⑥剪力撑、斜杆等整体连接杆件应随搭设架子及时设立。
⑦竹跳板应铺平、铺稳，并用铁丝绑扎固定，防止脚手板移位。
⑧搭设完毕，应及时做好现场清理，保证道路畅通，场地整洁。
⑨在搭设过程不得随意变化通道构造，偷工减料，配件间距设立要符合设计规定。
（二）围档板
经现场勘查与调研，其中2号楼施工大门处道路至8号楼,拟定施工区域一方采用围档搭设净高1.8m，净宽4.0米，长XX米安全通道，定位图附后。
1.  围挡板设计

2. 围挡板安装
施工测量
施工时应先测量出围挡线位地面高差，依照高差对围挡基本标高做分段划分，需整平整平，没有条件地段也应尽量保持较长水平线，使用台阶调节由于地面导致高差。立柱应保证垂直度及直线度，事先按图使用经纬仪放出基准线，排尺标出立柱中心点，施工时先每隔4根立柱或依照状况先施工几种控制柱，校核其高程及线位，无误后挂线施工中间柱。应待基本砼强度达到70％以上时再开始挂围挡板负重。
围挡形式
施工围挡采用蓝色轻质夹心彩钢板，彩钢厚度为0.3mm，高度2米，围挡顶部及底某些别设立10cm高钢槽压顶和钢槽托底，每隔2.9米设一种锚固于地面钢立柱，立柱下座为50cm×50cm×50cmC25砼基本，钢柱底板四角采用膨胀螺栓与混凝土基本连接固定，既可以减少占地，又可保证围挡稳固、整洁、美观。
3. 质量规定
1) 围挡施工完毕后，立柱、板块要在一条水平线上，先后误差不不不大于5cm，板块与立柱、立柱与地面不能浮现松动现象。
2) 围挡立柱及围挡板安牢固，不松动。围挡高度保护一致，焊接处焊渣清理干净并刷油覆盖。
3) 围挡板之间连接处缝隙不不不大于1-2cm。
四、通道安全办法
①通道两侧应采用密目安全网封闭，上顶面必要用竹跳板满铺。
②通道口应设立醒目安全标示标牌，限速15，限高4m，限宽3.8m，禁止超高、超宽车辆通过。
③设立专人定期做好安全巡逻与管理，保证安全隐患能及时得到排查与治理。
五、费用
该通道重要是为保证过往行人(村民）及车辆安全，搭设所涉及架管扣件相应材料租金、围档材料、排水管管材、照明设施材料和人工安装费（现场实际方量计算为准）应由业主支付，费用并入结算收取。

成都市龙西建筑工程有限公司
04月5日
